Hướng dẫn sửa lỗi L03 DWP0KA (DISC) Steering SOL trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 Và FE30-1

Lỗi L03 DWP0KA (DISC) Steering SOL là một mã lỗi thuộc hệ thống EPACS Steering Solenoid trên xe nâng điện Komatsu. Lỗi này xuất hiện khi bộ điều khiển phát hiện mạch hở (Open Circuit) của van điện từ EPACS thuộc hệ thống Pump Inverter.

Bài viết dưới đây hướng dẫn cách kiểm tra và xử lý chỉ dựa trên tài liệu kỹ thuật Komatsu dành cho các dòng:

• Xe nâng điện Komatsu FE25-1 (2.5 tấn)
• Xe nâng điện Komatsu FE25H-1 (2.5 tấn)
• Xe nâng điện Komatsu FE30-1 (3 tấn)

Thông tin mã lỗi L03 DWP0KA

Mã lỗi: L03 DWP0KA

Tên lỗi đầy đủ:

L03 DWP0KA (DISC) Steering SOL – Open Circuit of EPACS Solenoid (Pump Inverter System)

Mức cảnh báo: L03

Lỗi phát hiện

Hệ thống phát hiện dòng điện đầu ra của cuộn EPACS Solenoid ≤ 0,01 A liên tục trong 200 ms trong khi cuộn điện từ đang được kích hoạt.

Điều này cho thấy ECU nhận thấy mạch điều khiển van điện từ bị hở hoặc không có dòng điện chạy qua cuộn coil.

Phản ứng của bộ điều khiển

Khi xuất hiện lỗi:

• Bộ điều khiển dừng chức năng điều khiển EPACS.
• Điều kiện xóa lỗi:
  • Chuyển khóa điện về vị trí OFF.

Hiện tượng trên xe

Theo tài liệu Komatsu:

• Núm điều khiển (Knob) hoạt động bất thường hoặc lệch khỏi trạng thái bình thường.

Điều kiện xuất hiện lại lỗi

Sau khi xóa lỗi:

• Chỉ cần bật khóa điện sang vị trí ON thì hệ thống sẽ kiểm tra lại và nếu sự cố vẫn còn, mã L03 DWP0KA sẽ xuất hiện trở lại.

Nguyên nhân gây lỗi L03 DWP0KA

Theo tài liệu kỹ thuật, có 4 nguyên nhân chính:

1. Hở mạch dây điện (Wiring Harness Open Circuit)

Có thể do:

• Đứt dây điện
• Giắc cắm tiếp xúc kém
• Chân connector bị oxy hóa
• Connector lỏng

Đây là nguyên nhân được ưu tiên kiểm tra đầu tiên.

2. Chập mạch trong dây điện

Nếu dây điện bị chập sẽ khiến tín hiệu điều khiển EPACS hoạt động sai.

3. Hỏng cuộn điện từ EPACS (EPACS Solenoid)

Cuộn coil bên trong van điện từ bị đứt hoặc sai giá trị điện trở.

4. Hỏng Pump Inverter

Nếu toàn bộ các bước kiểm tra đều đạt tiêu chuẩn thì theo tài liệu Komatsu, nguyên nhân cuối cùng là:

Pump Inverter bị hỏng bên trong và không thể sửa chữa bằng phương pháp kiểm tra thông thường.

Quy trình kiểm tra và sửa lỗi L03 DWP0KA

Bước 1. Tắt nguồn xe

• Chuyển khóa điện về OFF.
• Đợi đèn hệ thống tắt hoàn toàn.
• Ngắt giắc pin (Battery Plug).
• Chờ tối thiểu 10 phút trước khi kiểm tra.

Bước 2. Kiểm tra dây dẫn có bị hở

Ngắt các connector:

• HC03
• V26

Lắp T-adapter vào đầu giắc cái.

Đo điện trở:

Đánh giá

Nếu điện trở lớn hơn 1 Ω:

• Dây bị đứt
• Tiếp xúc connector kém
• Hỏng chân giắc

Cần sửa chữa hoặc thay dây điện.

Bước 3. Kiểm tra chập mạch dây điện

Tiếp tục ngắt:

• HC03
• V26
• D02

Đo điện trở:

Đánh giá

Nếu nhỏ hơn 1 MΩ:

• Dây điện đang bị chập.
• Cần kiểm tra bó dây hoặc connector.

Bước 4. Kiểm tra cuộn điện từ EPACS

Ngắt connector V26.

Lắp T-adapter phía đầu giắc đực.

Đo điện trở:

Đánh giá

Nếu điện trở:

• Quá lớn → cuộn coil bị đứt.
• Quá nhỏ → cuộn coil bị chập.

Khi đó cần thay EPACS Solenoid.

Bước 5. Kiểm tra Pump Inverter

Nếu:

• Dây điện đạt chuẩn
• Không chập mạch
• Cuộn coil đạt 9 Ω

nhưng lỗi vẫn còn thì theo tài liệu Komatsu:

Pump Inverter bị lỗi bên trong và cần thay thế.

Tài liệu ghi rõ đây là lỗi nội bộ nên không thể tiếp tục kiểm tra chi tiết bằng quy trình thông thường.

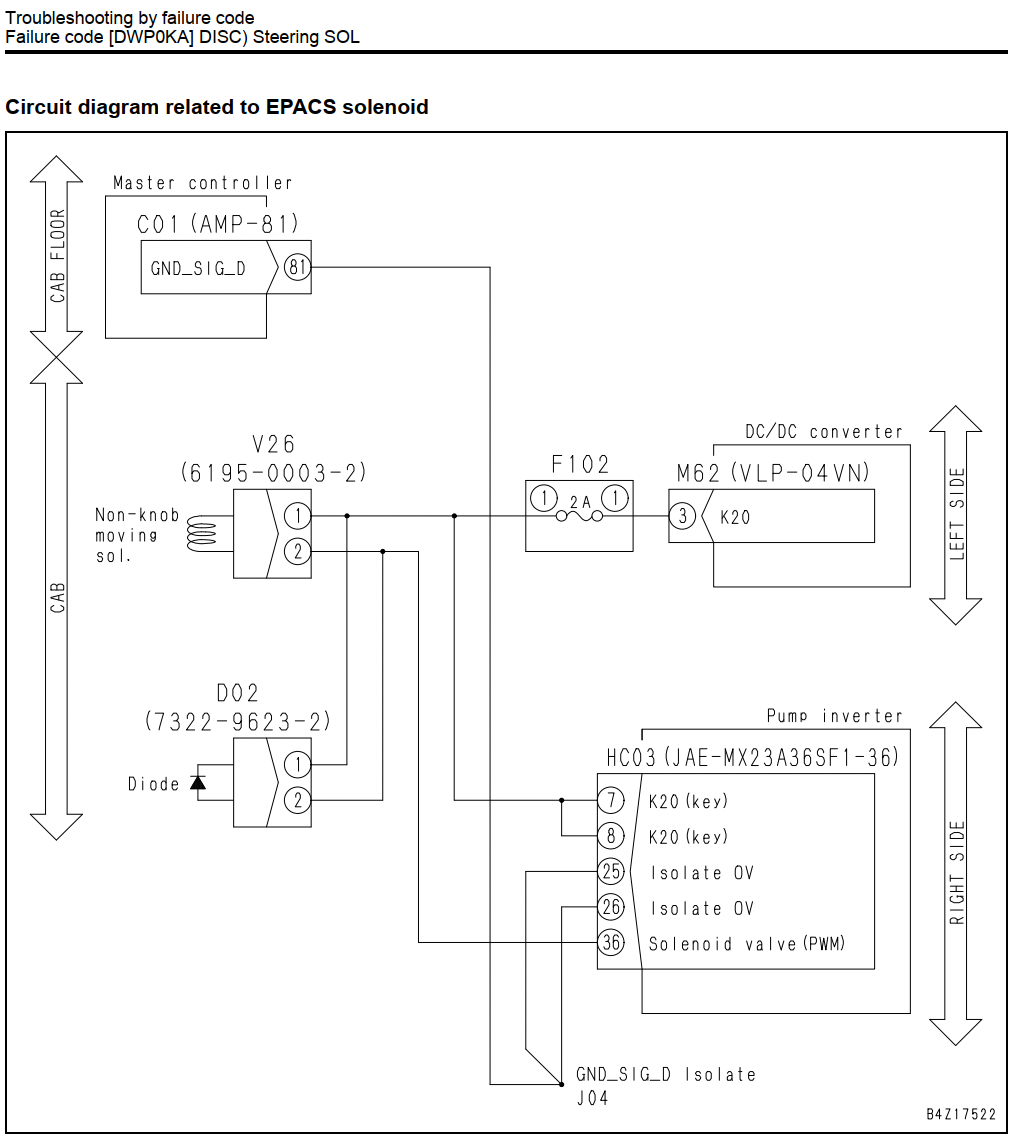

Sơ đồ mạch liên quan

Theo sơ đồ điện của Komatsu, hệ thống Steering SOL bao gồm:

• Master Controller
• Connector HC03
• Connector V26
• Diode D02
• Fuse F102 (2A)
• DC/DC Converter
• Pump Inverter
• EPACS Solenoid

Các điểm đo điện trở trong quy trình đều được thực hiện giữa các chân của HC03 và V26 theo đúng sơ đồ này.

Lưu ý khi sửa chữa

Để đảm bảo an toàn:

• Luôn tắt khóa điện trước khi tháo connector.
• Chờ ít nhất 10 phút sau khi ngắt pin.
• Không đo điện trở khi hệ thống còn cấp nguồn.
• Kiểm tra kỹ tình trạng oxy hóa của các chân connector.
• Sau khi sửa chữa, bật khóa điện ON để xác nhận mã lỗi đã được xóa.

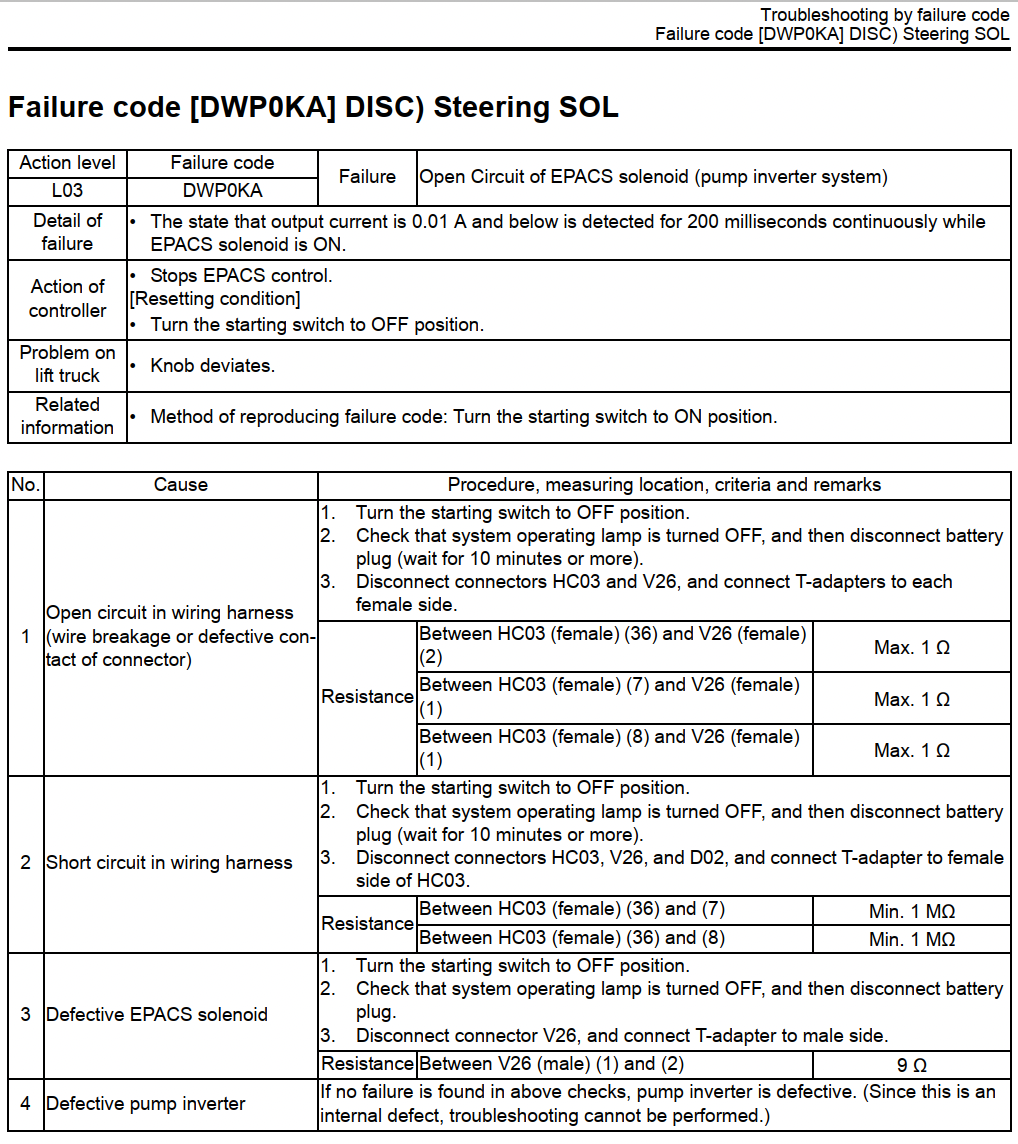

Tài liệu kỹ thuật hãng Komatsu hướng dẫn sửa lỗi L03 DWP0KA

Kết luận

Lỗi L03 DWP0KA (DISC) Steering SOL – Open Circuit of EPACS Solenoid (Pump Inverter System) trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 chủ yếu liên quan đến mạch điều khiển van điện từ EPACS. Theo đúng tài liệu kỹ thuật Komatsu, quy trình kiểm tra cần thực hiện theo thứ tự:

1. Kiểm tra dây điện bị hở.
2. Kiểm tra dây điện bị chập.
3. Kiểm tra điện trở cuộn EPACS Solenoid (tiêu chuẩn 9 Ω).
4. Nếu tất cả đều đạt nhưng lỗi vẫn tồn tại thì kết luận Pump Inverter bị hỏng và cần thay thế.

Thực hiện đúng quy trình trên sẽ giúp xác định chính xác nguyên nhân, hạn chế thay thế linh kiện không cần thiết và rút ngắn thời gian sửa chữa.
