Hướng Dẫn Sửa Lỗi L03 DWP0KB Trên Xe Nâng Điện Komatsu FE25-1, FE25H-1 Và FE30-1 – SHORT Steering SOL (EPACS Solenoid)

Hướng dẫn sửa lỗi L03 DWP0KB trên xe nâng điện Komatsu FE25-1, FE25H-1 Và FE30-1

Lỗi L03 DWP0KB là gì?

L03 DWP0KB (SHORT Steering SOL) là mã lỗi báo ngắn mạch (Short Circuit) của van điện từ EPACS (Electronic Power Assisted Steering) trong hệ thống biến tần bơm thủy lực (Pump Inverter System).

Lỗi này xuất hiện trên các dòng:

  • Xe nâng điện Komatsu FE25-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE25H-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE30-1 (3 tấn)

Theo tài liệu kỹ thuật Komatsu, bộ điều khiển phát hiện dòng điện đầu ra từ 0,8A trở lên liên tục trong 100 ms khi cuộn EPACS Solenoid đang ở trạng thái OFF, từ đó ghi nhận lỗi L03 DWP0KB.

Ý nghĩa lỗi L03 DWP0KB

Failure Code: DWP0KB

Action Level: L03

Tên lỗi đầy đủ:

SHORT Steering SOL – Short Circuit of EPACS Solenoid (Pump Inverter System)

Nói đơn giản, bộ điều khiển phát hiện mạch điều khiển van điện từ EPACS bị chập điện, khiến hệ thống lái trợ lực điện hoạt động bất thường.

Điều kiện phát sinh lỗi

Theo tài liệu kỹ thuật:

  • Dòng điện đầu ra đạt 0.8A hoặc lớn hơn
  • Duy trì liên tục trong 100 mili giây
  • Trong khi EPACS Solenoid đang OFF

Khi đủ điều kiện trên, bộ điều khiển sẽ ghi nhận lỗi L03 DWP0KB.

Hiện tượng khi xuất hiện lỗi

Khi lỗi xảy ra:

  • Hệ thống EPACS Control bị dừng hoạt động
  • Núm điều khiển (Knob) hoạt động bất thường (Knob deviates)
  • Màn hình hiển thị mã lỗi L03 DWP0KB

Bộ điều khiển xử lý như thế nào?

Khi phát hiện lỗi:

  • Dừng điều khiển EPACS
  • Muốn xóa lỗi cần:
    • Tắt khóa điện (Starting Switch OFF)
    • Khởi động lại xe

Nguyên nhân gây lỗi L03 DWP0KB

Theo tài liệu Komatsu chỉ có 02 nguyên nhân chính.

1. Chập mạch dây điện (Short Circuit in Wiring Harness)

Đây là nguyên nhân cần kiểm tra đầu tiên.

Có thể xảy ra:

  • Dây dẫn bị chập
  • Dây bị cọ sát vào khung xe
  • Giắc cắm bị hỏng
  • Dây tín hiệu EPACS bị chạm mass

2. Pump Inverter bị hỏng

Nếu toàn bộ hệ thống dây điện đạt tiêu chuẩn thì nguyên nhân còn lại là:

Pump Inverter bị hỏng bên trong.

Theo tài liệu Komatsu:

Đây là lỗi nội bộ của Pump Inverter nên không thể sửa chữa bằng quy trình kiểm tra thông thường, cần thay thế cụm Pump Inverter.

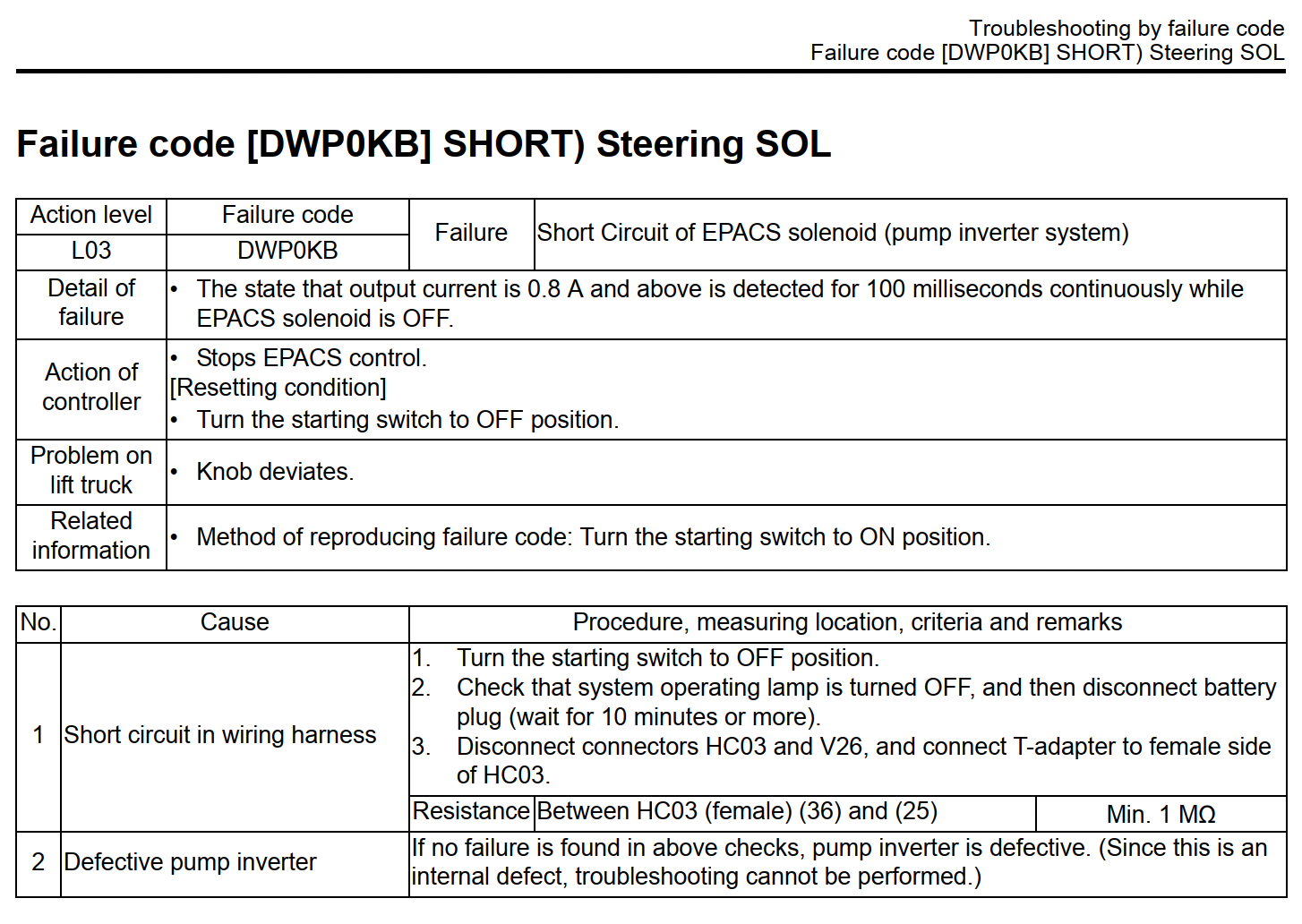

Quy trình kiểm tra và sửa chữa L03 DWP0KB

Thực hiện đúng theo tài liệu kỹ thuật Komatsu.

Bước 1. Tắt khóa điện

Đưa khóa điện về vị trí:

OFF

Bước 2. Ngắt nguồn pin

Kiểm tra đèn System Operating Lamp đã tắt hoàn toàn.

Sau đó:

  • Rút Battery Plug
  • Chờ ít nhất 10 phút

Bước 3. Ngắt các giắc kết nối

Tháo:

  • Connector HC03
  • Connector V26

Sau đó:

  • Gắn T-Adapter vào đầu cái (Female) của HC03.

Bước 4. Đo điện trở

Đo điện trở giữa:

HC03 (Female)

  • Chân 36
  • Chân 25

Tiêu chuẩn:

≥ 1 MΩ

Kết quả đánh giá

Nếu điện trở đạt từ 1 MΩ trở lên

→ Dây điện bình thường.

Nếu nhỏ hơn 1 MΩ

→ Hệ thống dây điện đang bị chập, cần sửa chữa hoặc thay thế.

Bước 5. Kiểm tra Pump Inverter

Nếu:

  • Dây điện bình thường
  • Điện trở đạt tiêu chuẩn
  • Không phát hiện chập mạch

=> Kết luận:

Pump Inverter bị lỗi bên trong.

Theo tài liệu Komatsu:

Đây là lỗi nội bộ, không có quy trình sửa chữa chi tiết, cần thay thế Pump Inverter.

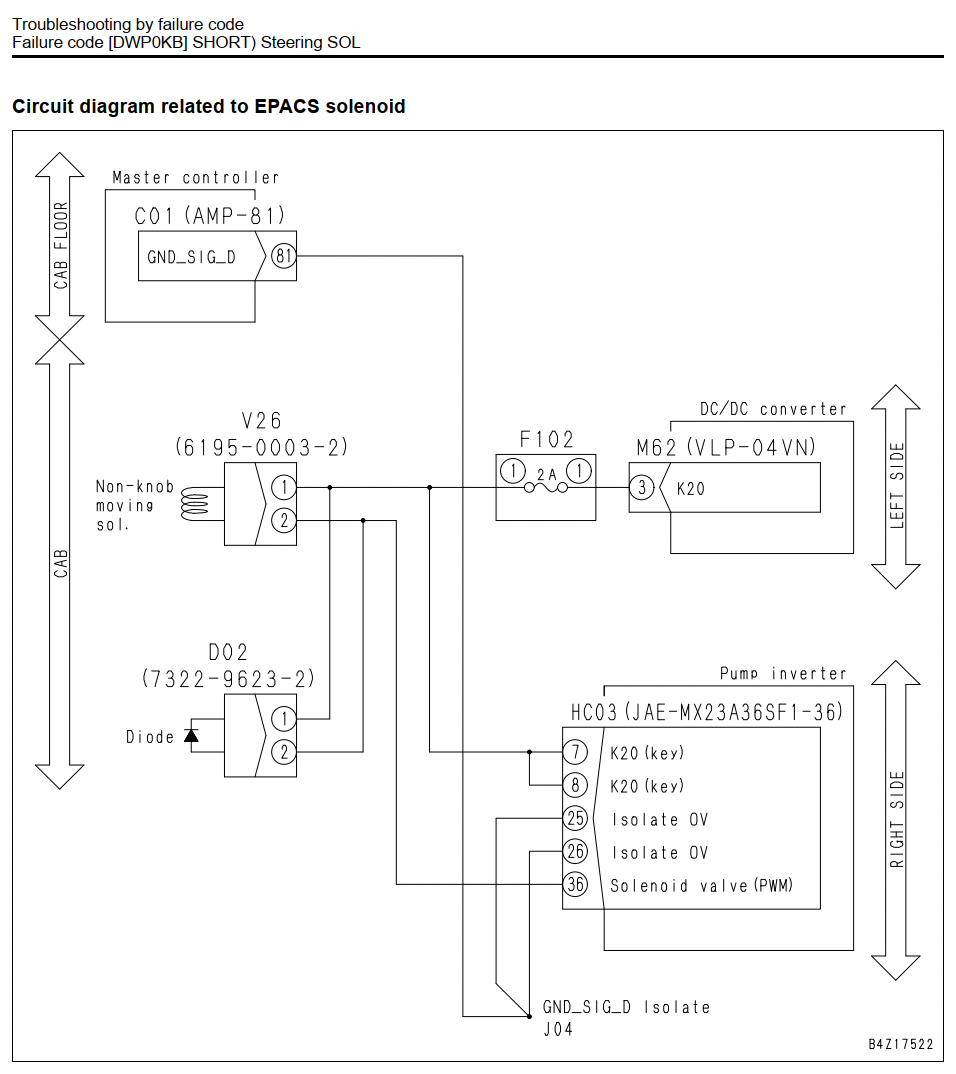

Sơ đồ mạch liên quan

Theo sơ đồ mạch của Komatsu, hệ thống EPACS Steering SOL gồm các thành phần chính:

  • Master Controller
  • EPACS Solenoid (V26)
  • Diode D02
  • Fuse F102 (2A)
  • DC/DC Converter M62
  • Pump Inverter HC03
  • Các chân tín hiệu:
    • Pin 25
    • Pin 26
    • Pin 36 (Solenoid Valve PWM)

Việc kiểm tra cần thực hiện đúng theo sơ đồ dây để tránh chẩn đoán sai.

Lưu ý khi sửa chữa

  • Luôn tắt khóa điện trước khi thao tác.
  • Phải ngắt Battery Plug và chờ tối thiểu 10 phút trước khi tháo giắc.
  • Không đo điện trở khi hệ thống còn cấp nguồn.
  • Chỉ kết luận hỏng Pump Inverter sau khi đã kiểm tra toàn bộ dây điện theo đúng quy trình.

Tài liệu kỹ thuật hướng dẫn sửa lỗi L03 DWP0KB



Kết luận

Lỗi L03 DWP0KB trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi SHORT Steering SOL, xuất phát từ hiện tượng ngắn mạch cuộn điện từ EPACS trong hệ thống Pump Inverter.

Theo đúng tài liệu kỹ thuật Komatsu, quy trình xử lý gồm:

  1. Tắt khóa điện.
  2. Ngắt nguồn pin và chờ tối thiểu 10 phút.
  3. Tháo giắc HC03 và V26.
  4. Đo điện trở giữa chân 36 và 25 của HC03, yêu cầu tối thiểu 1 MΩ.
  5. Nếu dây điện đạt tiêu chuẩn nhưng lỗi vẫn tồn tại thì kết luận Pump Inverter bị hỏng và cần thay thế.

Việc thực hiện đúng các bước trên sẽ giúp xác định chính xác nguyên nhân và tránh thay thế linh kiện không cần thiết.
