Hướng dẫn sửa lỗi L03 DWP1KA trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn  Komatsu FE25-1, FE25H-1 Và FE30-1

Lỗi L03 DWP1KA là gì?

L03 DWP1KA – DISC Lift Solenoid (UP) là mã lỗi báo hở mạch (Open circuit) của cuộn điện từ nâng (Lift-up Solenoid) thuộc hệ thống điều khiển Master Controller trên xe nâng điện Komatsu:

• Komatsu FE25-1 (2.5 tấn)
• Komatsu FE25H-1 (2.5 tấn)
• Komatsu FE30-1 (3 tấn)

Theo tài liệu kỹ thuật của Komatsu, lỗi này xuất hiện khi bộ điều khiển phát tín hiệu điều khiển van điện từ nâng nhưng dòng điện đo được thấp hơn giá trị quy định liên tục trong 500 ms, khiến hệ thống xác định mạch điều khiển bị hở.

Hiện tượng khi xuất hiện lỗi L03 DWP1KA

Khi xe phát sinh lỗi L03 DWP1KA, người vận hành sẽ gặp hiện tượng:

• Càng nâng không thể nâng lên.
• Màn hình hiển thị mã lỗi L03 DWP1KA.
• Xe vẫn có thể khởi động nhưng chức năng nâng bị vô hiệu hóa.

Điều kiện phát hiện lỗi

Master Controller sẽ ghi nhận lỗi khi:

• Đầu ra điều khiển Lift-up Solenoid đang ở trạng thái ON.
• Dòng điện qua cuộn coil nhỏ hơn giá trị tiêu chuẩn trong 500 mili giây liên tục.

Điều kiện xóa lỗi

Theo tài liệu của Komatsu, lỗi này chỉ mang tính thông báo.

Để xóa lỗi:

• Tắt khóa điện (Key Switch OFF), hoặc
• Chuyển xe sang chế độ sạc (Charging Mode).

Nguyên nhân gây lỗi L03 DWP1KA

Theo tài liệu kỹ thuật Komatsu, có 03 nguyên nhân chính:

1. Lift-up Solenoid bị hỏng.
2. Dây điện hoặc giắc kết nối bị hở mạch.
3. Master Controller bị lỗi.

Quy trình kiểm tra và sửa lỗi L03 DWP1KA

1. Kiểm tra Lift-up Solenoid

Thực hiện theo đúng trình tự:

Bước 1

Tắt khóa điện (OFF).

Bước 2

Đảm bảo đèn báo hệ thống đã tắt hoàn toàn, sau đó tháo giắc pin (Battery Plug).

Bước 3

Ngắt giắc V50.

Lắp T-adapter vào phía giắc đực (Male side).

Đo điện trở

Đo giữa:

• V50 chân (1)
• V50 chân (2)

Giá trị tiêu chuẩn:

17.5 ± 0.5 Ω

Kết luận

• Nếu điện trở đúng tiêu chuẩn → Solenoid bình thường.
• Nếu điện trở ngoài khoảng 17.5 ± 0.5 Ω → Thay Lift-up Solenoid.

2. Kiểm tra dây điện và giắc nối

Nếu Solenoid tốt, tiếp tục kiểm tra hệ thống dây.

Bước 1

Tắt khóa điện.

Bước 2

Xác nhận hệ thống đã mất nguồn.

Tháo Battery Plug.

Bước 3

Tháo hai giắc:

• V50
• C02

Lắp:

• Socket vào phía cái của C02.
• T-adapter vào phía cái của V50.

Kiểm tra thông mạch

Đo giữa:

• V50 (female) chân (1)
• C02 (female) chân (88)

Tiêu chuẩn:

≤ 1 Ω

Sau đó đo:

• V50 (female) chân (2)
• C02 (female) chân (115)

Tiêu chuẩn:

≤ 1 Ω

Kết luận

Nếu điện trở lớn hơn 1 Ω, cần:

• Kiểm tra dây dẫn.
• Kiểm tra giắc cắm.
• Kiểm tra tiếp xúc chân giắc.
• Sửa chữa hoặc thay thế dây điện bị hỏng.

3. Kiểm tra Master Controller

Nếu:

• Lift-up Solenoid đạt chuẩn.
• Dây điện đạt chuẩn.
• Giắc kết nối bình thường.

Nhưng lỗi L03 DWP1KA vẫn còn xuất hiện thì theo tài liệu Komatsu:

Master Controller bị hỏng bên trong.

Đây là lỗi nội bộ của bộ điều khiển và không thể sửa chữa bằng quy trình kiểm tra thông thường, cần thay thế Master Controller theo hướng dẫn của nhà sản xuất.

Sơ đồ mạch liên quan

Mạch điều khiển Lift-up Solenoid gồm:

• Master Controller
  • Chân 88: Lift up Solenoid
  • Chân 115: GND ACT
• Giắc C02
• Giắc V50
• Lift-up Solenoid

Điện trở tiêu chuẩn của cuộn Solenoid là:

17.5 Ω

Lưu ý khi sửa lỗi L03 DWP1KA

Trong quá trình kiểm tra cần:

• Luôn tắt khóa điện trước khi tháo giắc.
• Chỉ tháo Battery Plug khi đèn hệ thống đã tắt hoàn toàn.
• Đo đúng chân theo sơ đồ của Komatsu.
• Không kết luận hỏng Master Controller khi chưa hoàn tất kiểm tra Solenoid và dây dẫn.

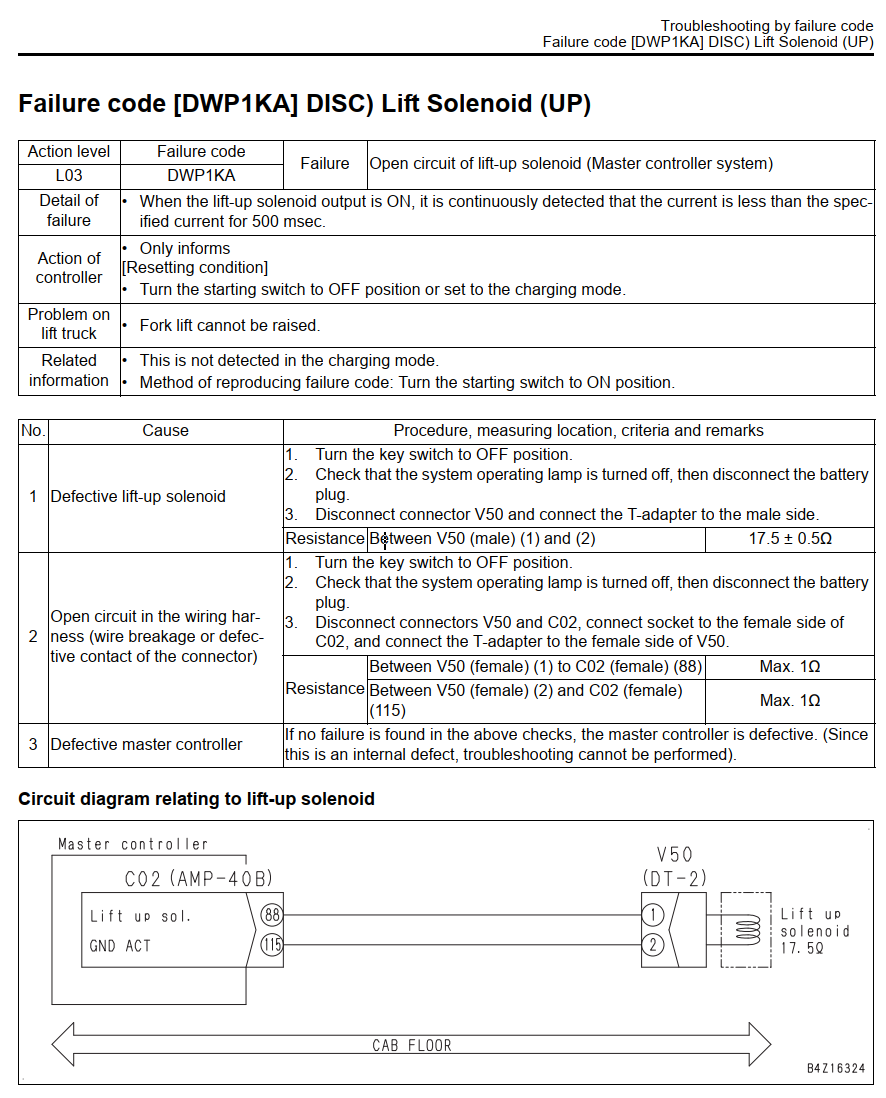

Tài liệu kỹ thuật hướng dẫn sửa lỗi L03 DWP1KA

Kết luận

Lỗi L03 DWP1KA – DISC Lift Solenoid (UP) trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi hở mạch của cuộn điện từ nâng. Theo tài liệu kỹ thuật Komatsu, quy trình xử lý gồm ba bước: kiểm tra điện trở của Lift-up Solenoid (17.5 ± 0.5 Ω), kiểm tra thông mạch dây dẫn và giắc kết nối (≤ 1 Ω), sau đó mới kết luận Master Controller bị lỗi nếu các hạng mục còn lại đều đạt tiêu chuẩn. Thực hiện đúng quy trình sẽ giúp xác định chính xác nguyên nhân và tránh thay thế linh kiện không cần thiết.
