Hướng Dẫn Sửa Lỗi L03 DWP1KB Xe Nâng Điện Komatsu FE25-1, FE25H-1, FE30-1 – SHORT Lift Solenoid (UP)

Hướng dẫn sửa lỗi L03 DWP1KB Xe Nâng Điện Komatsu FE25-1, FE25H-1 Và FE30-1

Lỗi L03 DWP1KB là một trong những mã lỗi thuộc hệ thống điều khiển thủy lực trên xe nâng điện 2.5 tấn FE25-1, FE25H-1 và xe nâng điện 3 tấn FE30-1. Mã lỗi này liên quan trực tiếp đến Lift Solenoid (UP) – van điện từ điều khiển chức năng nâng càng.

Bài viết dưới đây hướng dẫn cách kiểm tra và sửa chữa chỉ theo tài liệu kỹ thuật Komatsu.

Thông tin mã lỗi L03 DWP1KB

  • Mã lỗi: L03 DWP1KB
  • Tên đầy đủ: SHORT Lift Solenoid (UP)
  • Mức cảnh báo: L03
  • Hệ thống: Master Controller System
  • Ý nghĩa lỗi: Chập mạch (Short Ground) mạch điều khiển van điện từ nâng càng (Lift-Up Solenoid).

Điều kiện phát sinh lỗi L03 DWP1KB

Theo tài liệu kỹ thuật Komatsu, lỗi được ghi nhận khi:

  • Ngõ ra điều khiển Lift-Up Solenoid đang ở trạng thái ON.
  • Dòng điện đầu ra vượt quá giá trị quy định.
  • Hoặc chức năng bảo vệ quá dòng hoạt động liên tục trong 100 ms.

Hiện tượng khi xe báo lỗi

Khi xuất hiện lỗi L03 DWP1KB, xe nâng có biểu hiện:

  • Càng nâng không thể nâng lên.

Điều kiện xóa lỗi

Bộ điều khiển chỉ hiển thị thông báo lỗi.

Để reset lỗi:

  • Chuyển khóa điện về vị trí OFF.
  • Hoặc đưa xe sang chế độ sạc.

Thông tin liên quan

Theo tài liệu:

  • Lỗi không được phát hiện khi xe ở chế độ sạc.
  • Có thể tái hiện lỗi bằng cách bật khóa điện sang vị trí ON.

Nguyên nhân và cách kiểm tra lỗi L03 DWP1KB

Tài liệu Komatsu đưa ra 03 nguyên nhân chính.

1. Lift-Up Solenoid bị hỏng

Đây là nguyên nhân cần kiểm tra đầu tiên.

Các bước kiểm tra

Bước 1

Đưa khóa điện về vị trí OFF.

Bước 2

Đảm bảo đèn báo hệ thống đã tắt hoàn toàn rồi mới ngắt giắc pin (Battery Plug).

Bước 3

Rút giắc V50.

Lắp bộ T-Adapter vào phía giắc V50 (Male).

Giá trị tiêu chuẩn

Đo điện trở giữa:

  • Chân (1)
  • Chân (2)

Giá trị phải đạt:

17.5 ± 0.5 Ω

Kết luận

  • Nếu điện trở không đạt tiêu chuẩn, cần thay Lift-Up Solenoid.

2. Chập dây điện trong Wiring Harness

Nếu cuộn van điện từ bình thường, tiếp tục kiểm tra hệ thống dây điện.

Các bước kiểm tra

Bước 1

Đưa khóa điện về vị trí OFF.

Bước 2

Đảm bảo hệ thống đã tắt hoàn toàn rồi ngắt Battery Plug.

Bước 3

Rút hai giắc:

  • C02
  • V50

Sau đó lắp T-Adapter vào phía C02 (Female).

Kiểm tra thông mạch

Đo giữa:

  • C02 (Female) chân 88
  • Và tất cả các chân còn lại ngoài chân 88

Tiêu chuẩn

Không được thông mạch (No continuity).

Kết luận

Nếu phát hiện có thông mạch:

  • Dây điện bị chập.
  • Cần sửa chữa hoặc thay thế Wiring Harness.

3. Master Controller bị hỏng

Nếu:

  • Lift-Up Solenoid đạt tiêu chuẩn.
  • Dây điện hoàn toàn bình thường.

Thì theo tài liệu kỹ thuật Komatsu:

Master Controller bị lỗi bên trong.

Do đây là lỗi nội bộ của bộ điều khiển nên không thể thực hiện sửa chữa bằng các bước kiểm tra thông thường, cần thay thế bộ điều khiển.

Sơ đồ mạch liên quan

Theo sơ đồ trong tài liệu kỹ thuật:

  • Master Controller
  • Giắc C02
    • Chân 88
    • Chân 115
  • Giắc V50
    • Chân 1
    • Chân 2
  • Lift-Up Solenoid
  • Điện trở cuộn coil tiêu chuẩn:
    • 17.5 Ω

Tóm tắt quy trình xử lý lỗi L03 DWP1KB

Thực hiện theo đúng thứ tự sau:

  1. Tắt khóa điện và ngắt Battery Plug.
  2. Đo điện trở Lift-Up Solenoid tại giắc V50.
  3. Giá trị tiêu chuẩn phải đạt 17.5 ± 0.5 Ω.
  4. Nếu đạt tiêu chuẩn, kiểm tra Wiring Harness xem có chập mạch hay không.
  5. Nếu dây điện bình thường, kết luận Master Controller bị lỗi và cần thay thế.

Lưu ý khi sửa chữa

  • Luôn tắt khóa điện trước khi tháo giắc kết nối.
  • Chỉ ngắt Battery Plug khi đèn hệ thống đã tắt hoàn toàn.
  • Thực hiện đúng vị trí chân đo theo tài liệu kỹ thuật Komatsu.
  • Không kết luận hỏng Master Controller khi chưa hoàn tất kiểm tra Solenoid và Wiring Harness.

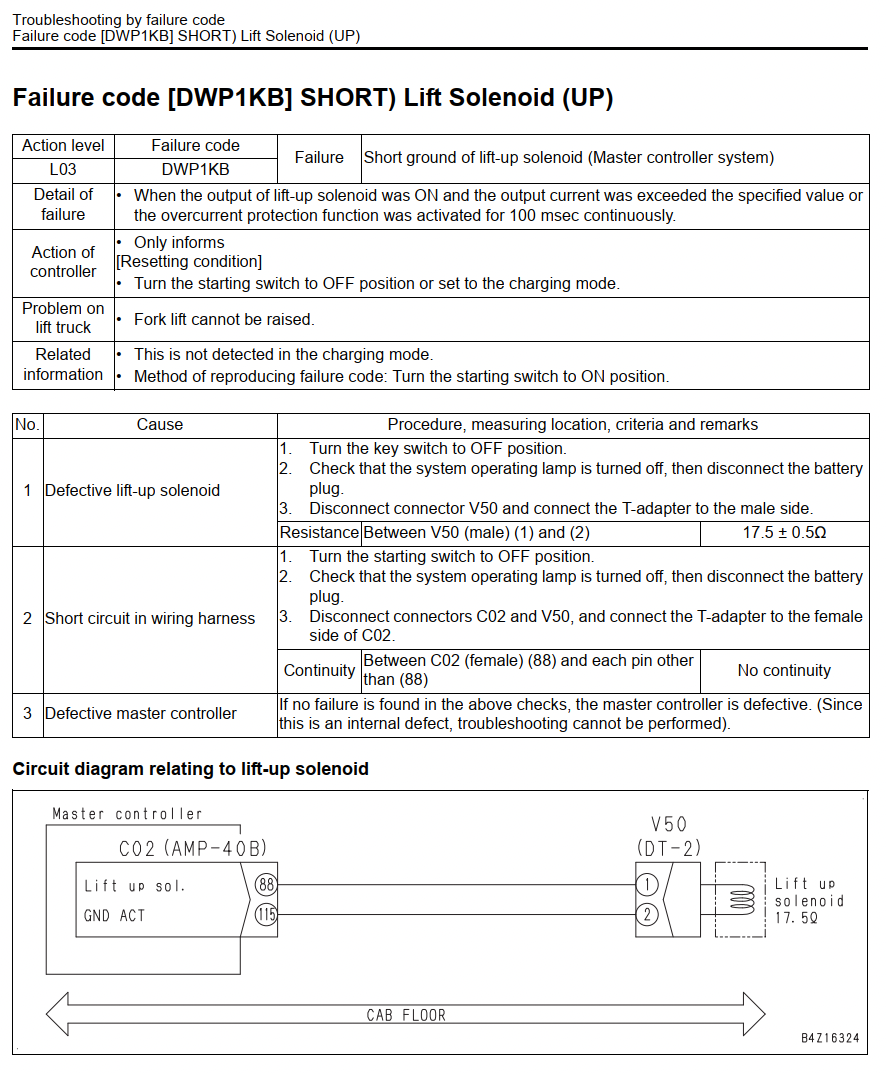

Tài liệu kỹ thuật hãng Komatsu hướng dẫn sửa lỗi L03 DWP1KB


Kết luận

Lỗi L03 DWP1KB – SHORT Lift Solenoid (UP) trên xe nâng điện Komatsu FE25-1, FE25H-1 (2.5 tấn) và Komatsu FE30-1 (3 tấn) là lỗi liên quan đến chập mạch van điện từ nâng càng trong hệ thống điều khiển của Master Controller. Theo quy trình kỹ thuật của Komatsu, cần kiểm tra lần lượt Lift-Up Solenoid, Wiring Harness, sau đó mới kết luận Master Controller bị hỏng. Việc thực hiện đúng quy trình sẽ giúp xác định chính xác nguyên nhân và tránh thay thế linh kiện không cần thiết.
