Hướng Dẫn Sửa Lỗi L03 DWP1KY (SHORT_P) Lift Solenoid (UP) Trên Xe Nâng Điện Komatsu FE25-1, FE25H-1 Và FE30-1

Lỗi L03 DWP1KY (SHORT_P) Lift Solenoid (UP) là một trong những mã lỗi thuộc hệ thống điều khiển thủy lực trên xe nâng điện 2.5 tấn FE25-1, FE25H-1 và xe nâng điện 3 tấn FE30-1. Khi xuất hiện mã lỗi này, bộ điều khiển trung tâm phát hiện hiện tượng ngắn mạch (Short Circuit) tại mạch điều khiển van điện từ nâng (Lift Up Solenoid).

Dưới đây là hướng dẫn kiểm tra và sửa chữa chỉ dựa trên tài liệu kỹ thuật Komatsu.

Thông tin mã lỗi

Mã lỗi: L03 DWP1KY
Tên lỗi đầy đủ: SHORT_P Lift Solenoid (UP)
Mức cảnh báo: L03
Hệ thống: Master Controller System
Mô tả lỗi:
Ngắn mạch đầu ra điều khiển van điện từ nâng (Lift-up Solenoid).

Điều kiện phát hiện lỗi

Bộ điều khiển trung tâm sẽ ghi nhận lỗi khi:

Đầu ra điều khiển van nâng đang ở trạng thái OFF.
Điện áp đầu ra ≥ 2,6 V.
Điều kiện này duy trì liên tục trong 100 ms.

Khi đủ điều kiện trên, hệ thống sẽ sinh mã lỗi L03 DWP1KY.

Hoạt động của bộ điều khiển khi xảy ra lỗi

Khi lỗi được phát hiện:

Bộ điều khiển tắt đầu ra điều khiển Lift-up Solenoid.

Điều kiện xóa lỗi:

Tắt khóa điện (Starting Switch OFF), hoặc
Ngắt nguồn AC200V bằng CB (Breaker Switch OFF).

Hiện tượng trên xe nâng

Theo tài liệu kỹ thuật Komatsu:

Khi bộ điều khiển trung tâm gửi lệnh đến bộ điều khiển nâng hạ (Cargo Handling Inverter), càng nâng vẫn có thể nâng lên.

Thông tin bổ sung:

Lỗi cũng được phát hiện trong chế độ sạc (Charge Mode).
Có thể tái hiện lỗi bằng cách bật khóa điện sang vị trí ON.

Nguyên nhân gây lỗi L03 DWP1KY

Theo tài liệu, chỉ có 02 nguyên nhân:

1. Chập mạch trên dây điện (Hot short circuit in wiring harness)

Đây là nguyên nhân được ưu tiên kiểm tra đầu tiên.

Có thể do:

Dây dẫn bị chạm nguồn.
Dây điện bị hỏng lớp cách điện.
Giắc cắm bị chập.

2. Hỏng bộ điều khiển trung tâm (Master Controller)

Nếu toàn bộ hệ thống dây điện đạt tiêu chuẩn nhưng lỗi vẫn còn, tài liệu xác định:

Master Controller bị lỗi bên trong.

Do đây là lỗi nội bộ nên không thể sửa chữa bằng quy trình kiểm tra thông thường.

Quy trình kiểm tra theo tài liệu Komatsu

Bước 1

Chuyển khóa điện về vị trí OFF.

Bước 2

Kiểm tra đèn báo hoạt động của hệ thống đã tắt hoàn toàn.

Sau đó:

Rút giắc bình điện (Battery Plug).

Bước 3

Ngắt giắc V50.

Lắp T-Adapter vào phía giắc cái (Female).

Bước 4

Cắm lại giắc bình điện.

Bật khóa điện sang vị trí ON.

Bước 5

Đo điện áp

Điểm đo:

Giắc V50 (Female)
Chân (1)
Chân (2)

Tiêu chuẩn:

Điện áp tối đa: 2,5 V

Đánh giá kết quả

Trường hợp 1

Nếu điện áp ≤ 2,5 V

→ Tiếp tục kiểm tra hệ thống dây điện và giắc nối.

Trường hợp 2

Nếu không phát hiện bất thường trong toàn bộ quá trình kiểm tra

Theo tài liệu Komatsu kết luận:

Master Controller bị hỏng và cần thay thế.

Do đây là lỗi nội bộ của bộ điều khiển nên không có quy trình sửa chữa chi tiết.

Sơ đồ mạch liên quan

Mạch điều khiển Lift Up Solenoid gồm:

Master Controller
Giắc C02
Giắc V50
Lift Up Solenoid

Thông số cuộn coil Lift Up Solenoid:

17.5 Ω

Lưu ý khi sửa chữa

Trong quá trình kiểm tra cần:

Tắt khóa điện trước khi tháo giắc.
Rút giắc bình điện trước khi đo.
Sử dụng đúng T-Adapter theo hướng dẫn của Komatsu.
Đo đúng vị trí chân (1) và (2) của giắc V50.
Chỉ kết luận hỏng Master Controller sau khi đã loại trừ hoàn toàn lỗi dây điện.

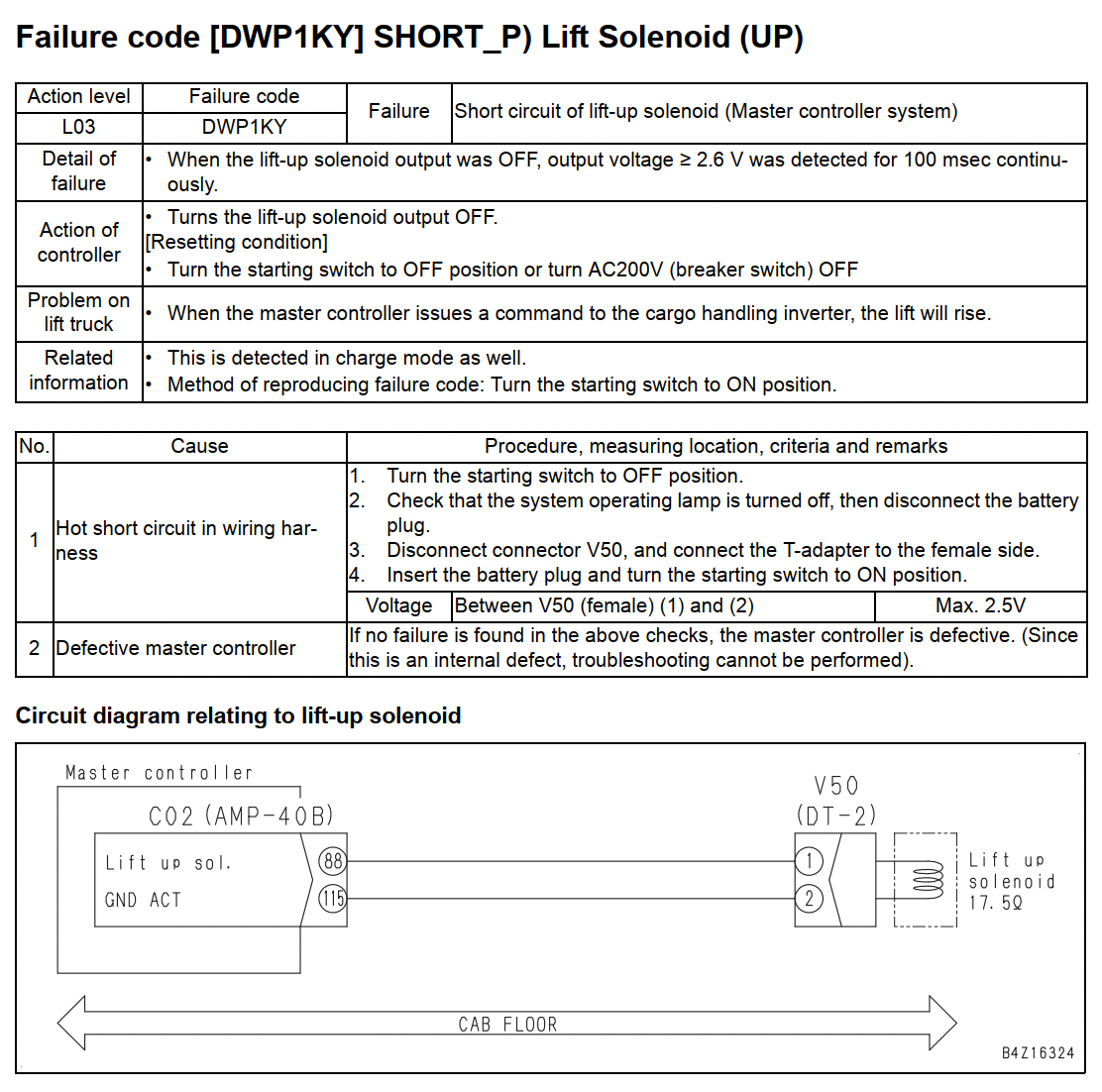

Tài liệu kỹ thuật hãng Komatsu hướng dẫn sửa lỗi L03 DWP1KY

Kết luận

Lỗi L03 DWP1KY (SHORT_P) Lift Solenoid (UP) trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi liên quan đến ngắn mạch mạch điều khiển van điện từ nâng trong hệ thống điều khiển trung tâm.

Theo tài liệu kỹ thuật Komatsu, quy trình xử lý gồm:

Kiểm tra hệ thống dây điện.
Đo điện áp giữa chân (1) và (2) của giắc V50, yêu cầu không vượt quá 2,5 V.
Nếu hệ thống dây điện đạt yêu cầu nhưng lỗi vẫn xuất hiện thì kết luận Master Controller bị hỏng và cần thay thế, do đây là lỗi nội bộ không thể sửa chữa bằng quy trình chẩn đoán thông thường.
