Hướng dẫn sửa lỗi L03 DWP2KA xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 Và FE30-1

Lỗi L03 DWP2KA là gì?

L03 DWP2KA (DISC) Lift Solenoid (DOWN) là lỗi báo hở mạch (Open Circuit) của cuộn van điện từ hạ càng nâng (Lift-down Solenoid) trong hệ thống điều khiển chính (Master Controller System).

Lỗi được ghi nhận khi Master Controller phát tín hiệu điều khiển van hạ nâng ON nhưng dòng điện qua cuộn coil thấp hơn giá trị quy định liên tục trong thời gian từ 500 ms trở lên.

Theo tài liệu kỹ thuật của Komatsu, lỗi này áp dụng trên:

• Xe nâng điện Komatsu FE25-1 (2.5 tấn)
• Xe nâng điện Komatsu FE25H-1 (2.5 tấn)
• Xe nâng điện Komatsu FE30-1 (3 tấn)

Hiện tượng khi xuất hiện lỗi L03 DWP2KA

Khi lỗi xuất hiện:

• Xe hiển thị mã L03 DWP2KA.
• Bộ điều khiển chỉ thông báo lỗi.
• Càng nâng không thể hạ xuống.

Điều kiện phát sinh lỗi

Lỗi được phát hiện khi:

• Van điện từ hạ càng đang được điều khiển ON.
• Dòng điện qua cuộn coil nhỏ hơn giá trị quy định trong 500 ms.

Điều kiện xóa lỗi

Theo tài liệu của Komatsu:

• Chuyển khóa điện về OFF.
• Hoặc đưa xe sang chế độ sạc (Charging Mode).

Các nguyên nhân gây lỗi L03 DWP2KA

Theo tài liệu kỹ thuật, có 03 nguyên nhân chính.

1. Cuộn van điện từ hạ càng (Lift-down Solenoid) bị hỏng

Đây là nguyên nhân thường gặp nhất.

Cách kiểm tra

Bước 1

Tắt khóa điện.

Bước 2

Đảm bảo đèn báo hệ thống đã tắt hoàn toàn.

Bước 3

Ngắt giắc pin.

Bước 4

Rút giắc V54.

Bước 5

Kết nối T-adapter vào phía giắc đực (Male).

Giá trị tiêu chuẩn

Đo điện trở giữa:

• V54 (Male) chân (1)
• V54 (Male) chân (2)

Giá trị tiêu chuẩn:

17.5 ± 0.5 Ω

Kết luận

Nếu điện trở không nằm trong khoảng trên thì cuộn van điện từ Lift-down Solenoid bị hỏng và cần thay thế.

2. Đứt dây điện hoặc tiếp xúc kém trong dây dẫn

Nếu cuộn coil vẫn tốt thì tiếp tục kiểm tra dây dẫn.

Cách kiểm tra

Bước 1

Tắt khóa điện.

Bước 2

Đảm bảo hệ thống đã ngắt hoàn toàn.

Bước 3

Ngắt giắc pin.

Bước 4

Rút giắc:

• V54
• C02

Kết nối:

• Socket vào phía giắc cái của C02.
• T-adapter vào phía giắc cái của V54.

Kiểm tra điện trở

Đo giữa

• V54 (Female) chân (1)
• C02 (Female) chân (96)

Điện trở tiêu chuẩn:

≤ 1 Ω

Đo giữa

• V54 (Female) chân (2)
• C02 (Female) chân (115)

Điện trở tiêu chuẩn:

≤ 1 Ω

Kết luận

Nếu điện trở lớn hơn 1 Ω, cần:

• Kiểm tra dây dẫn.
• Kiểm tra đầu nối.
• Sửa chữa hoặc thay dây bị đứt.
• Vệ sinh và xử lý chân giắc bị oxy hóa hoặc tiếp xúc kém.

3. Bộ điều khiển trung tâm (Master Controller) bị hỏng

Nếu:

• Cuộn van đạt tiêu chuẩn.
• Dây dẫn đạt tiêu chuẩn.

Thì theo tài liệu Komatsu:

Master Controller bị hỏng.

Đây là lỗi bên trong bộ điều khiển nên không thể sửa chữa bằng quy trình kiểm tra thông thường, cần thay thế bộ điều khiển.

Sơ đồ mạch liên quan

Theo sơ đồ điện của Komatsu:

• Master Controller
• Giắc C02
  • Chân 96
  • Chân 115
• Giắc V54
  • Chân 1
  • Chân 2
• Lift Down Solenoid
• Điện trở cuộn coil:
  17.5 Ω

Lưu ý khi sửa lỗi L03 DWP2KA

Để đảm bảo an toàn trong quá trình kiểm tra:

• Luôn tắt khóa điện trước khi tháo giắc.
• Chờ đèn hệ thống tắt hoàn toàn.
• Ngắt giắc pin trước khi đo điện trở.
• Không cấp nguồn trực tiếp vào cuộn coil khi chưa kiểm tra đầy đủ.
• Chỉ thay Master Controller sau khi đã loại trừ hoàn toàn lỗi cuộn coil và dây dẫn.

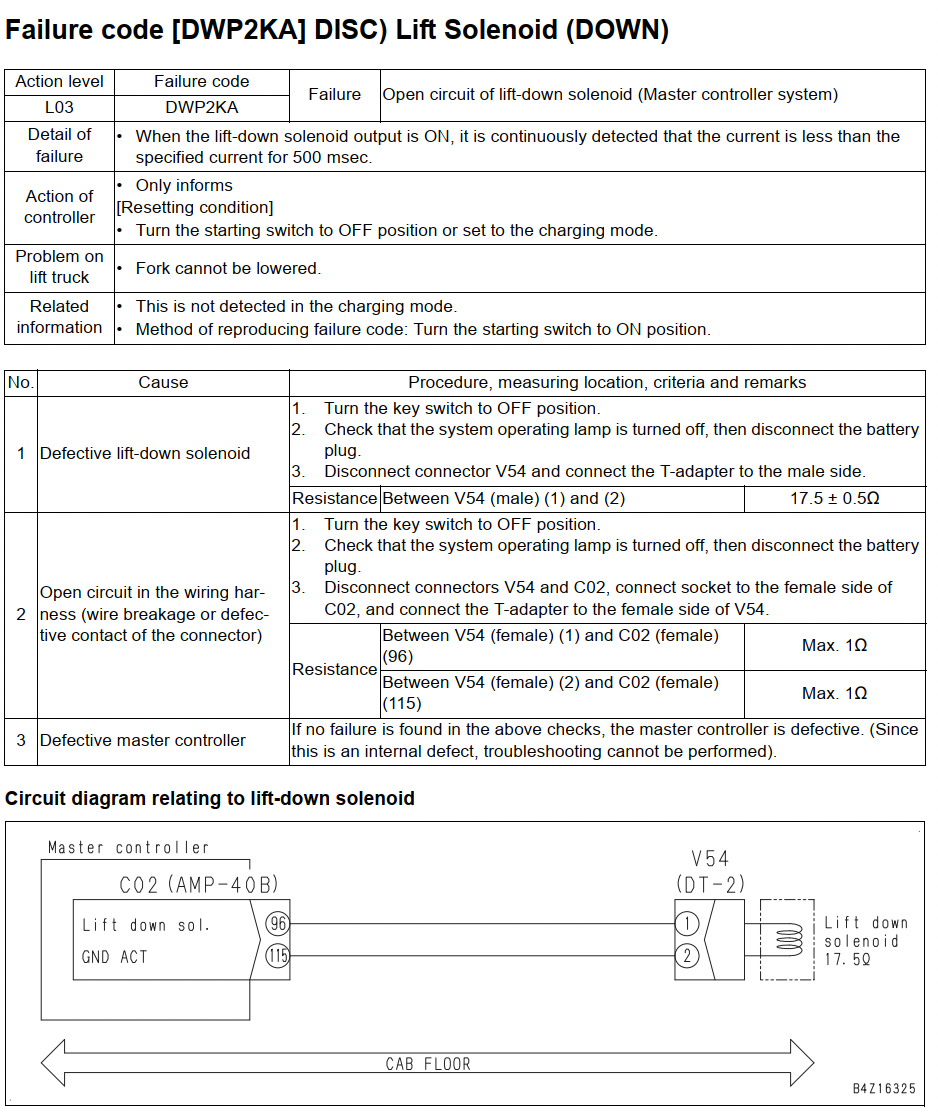

Tài liệu kỹ thuật hướng dẫn sửa lỗi L03 DWP2KA của hãng Komasu

Tổng kết

Lỗi L03 DWP2KA – DISC Lift Solenoid (DOWN) trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi hở mạch cuộn van điện từ hạ càng nâng trong hệ thống điều khiển chính.

Theo đúng tài liệu kỹ thuật của Komatsu, quy trình kiểm tra được thực hiện theo thứ tự:

1. Kiểm tra điện trở cuộn Lift-down Solenoid (17.5 ± 0.5 Ω).
2. Kiểm tra thông mạch giữa giắc V54 và C02 (≤ 1 Ω).
3. Nếu cả hai đều đạt tiêu chuẩn thì kết luận Master Controller bị hỏng và cần thay thế.

Thực hiện đúng quy trình sẽ giúp xác định chính xác nguyên nhân, giảm thời gian sửa chữa và tránh thay thế linh kiện không cần thiết.
