Hướng Dẫn Sửa Lỗi L03 DWP2KB Xe Nâng Điện Komatsu FE25-1, FE25H-1, FE30-1 – SHORT Lift Solenoid (DOWN)

Hướng Dẫn Sửa Lỗi L03 DWP2KB Xe Nâng Điện Komatsu FE25-1, FE25H-1 Và FE30-1

Lỗi L03 DWP2KB là gì?

L03 DWP2KB (SHORT Lift Solenoid (DOWN)) là mã lỗi xuất hiện trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1 (2.5 tấn), FE25H-1 (2.5 tấn) và FE30-1 (3 tấn) khi hệ thống điều khiển phát hiện chập mạch (Short Ground) tại van điện từ hạ càng (Lift Down Solenoid) thuộc hệ thống Master Controller.

Theo tài liệu kỹ thuật Komatsu, lỗi được ghi nhận khi:

  • Đầu ra điều khiển van điện từ hạ càng đang ở trạng thái ON.
  • Dòng điện đầu ra vượt quá giá trị quy định hoặc chức năng bảo vệ quá dòng hoạt động liên tục trong 100 ms.

Hiện tượng khi xuất hiện lỗi L03 DWP2KB

Khi lỗi L03 DWP2KB xuất hiện:

  • Xe chỉ hiển thị cảnh báo.
  • Càng nâng không thể hạ xuống.

Điều kiện xóa lỗi:

  • Tắt khóa điện (OFF), hoặc
  • Chuyển xe sang chế độ sạc.

Lưu ý:

  • Lỗi không được phát hiện khi xe ở chế độ sạc.
  • Muốn kiểm tra lại lỗi, chỉ cần bật khóa điện về vị trí ON.

Nguyên nhân gây lỗi L03 DWP2KB

Theo tài liệu kỹ thuật Komatsu, có 3 nguyên nhân chính:

1. Van điện từ hạ càng (Lift Down Solenoid) bị hỏng

Đây là nguyên nhân phổ biến nhất.

Cách kiểm tra

Bước 1

Tắt khóa điện.

Bước 2

Đảm bảo đèn hệ thống đã tắt hoàn toàn.

Bước 3

Ngắt giắc pin.

Bước 4

Rút giắc V54.

Bước 5

Lắp T-adapter vào đầu giắc đực.

Giá trị tiêu chuẩn

Đo điện trở giữa:

  • V54 chân (1)
  • V54 chân (2)

Giá trị chuẩn:

17.5 ± 0.5 Ω

Kết luận

Nếu điện trở nằm ngoài tiêu chuẩn thì van điện từ Lift Down Solenoid bị hỏng và cần thay thế.

2. Dây điện bị chập (Short Circuit in Wiring Harness)

Nếu cuộn coil đạt tiêu chuẩn thì tiếp tục kiểm tra dây dẫn.

Quy trình kiểm tra

Bước 1

Tắt khóa điện.

Bước 2

Đảm bảo hệ thống đã tắt hoàn toàn.

Bước 3

Ngắt giắc pin.

Bước 4

Tháo giắc:

  • C02
  • V54

Bước 5

Lắp T-adapter vào phía giắc cái của C02.

Kiểm tra thông mạch

Đo giữa:

  • C02 chân (96)

với

  • Tất cả các chân còn lại ngoại trừ chân (96).

Tiêu chuẩn

Không được thông mạch (No continuity).

Kết luận

Nếu có thông mạch:

  • Dây điện bị chập.
  • Tiến hành kiểm tra và sửa chữa hoặc thay thế bó dây điện.

3. Master Controller bị hỏng

Nếu:

  • Van điện từ hoạt động bình thường.
  • Hệ thống dây điện không bị chập.

Thì nguyên nhân còn lại là:

Master Controller bị lỗi bên trong.

Theo tài liệu Komatsu:

Đây là lỗi nội bộ của bộ điều khiển nên không thể sửa chữa, cần thay thế Master Controller.

Sơ đồ mạch liên quan

Mạch điều khiển Lift Down Solenoid gồm:

  • Master Controller
  • Giắc C02
  • Giắc V54
  • Lift Down Solenoid (17.5Ω)

Tín hiệu điều khiển từ Master Controller đi qua giắc V54 để điều khiển cuộn van điện từ hạ càng.

Quy trình xử lý lỗi L03 DWP2KB

Thực hiện lần lượt theo đúng trình tự:

  1. Tắt khóa điện.
  2. Ngắt nguồn pin.
  3. Kiểm tra điện trở cuộn Lift Down Solenoid.
  4. Giá trị phải đạt 17.5 ± 0.5 Ω.
  5. Nếu đạt chuẩn, kiểm tra dây điện từ C02 đến V54.
  6. Đảm bảo không có hiện tượng chập mạch.
  7. Nếu mọi kiểm tra đều đạt nhưng lỗi vẫn còn, thay Master Controller.

Lưu ý khi sửa chữa

  • Luôn ngắt nguồn pin trước khi tháo các giắc điện.
  • Không đo điện trở khi hệ thống còn cấp điện.
  • Thực hiện đúng trình tự kiểm tra để tránh thay thế linh kiện không cần thiết.
  • Chỉ thay Master Controller sau khi đã xác nhận van điện từ và dây dẫn đều đạt tiêu chuẩn.

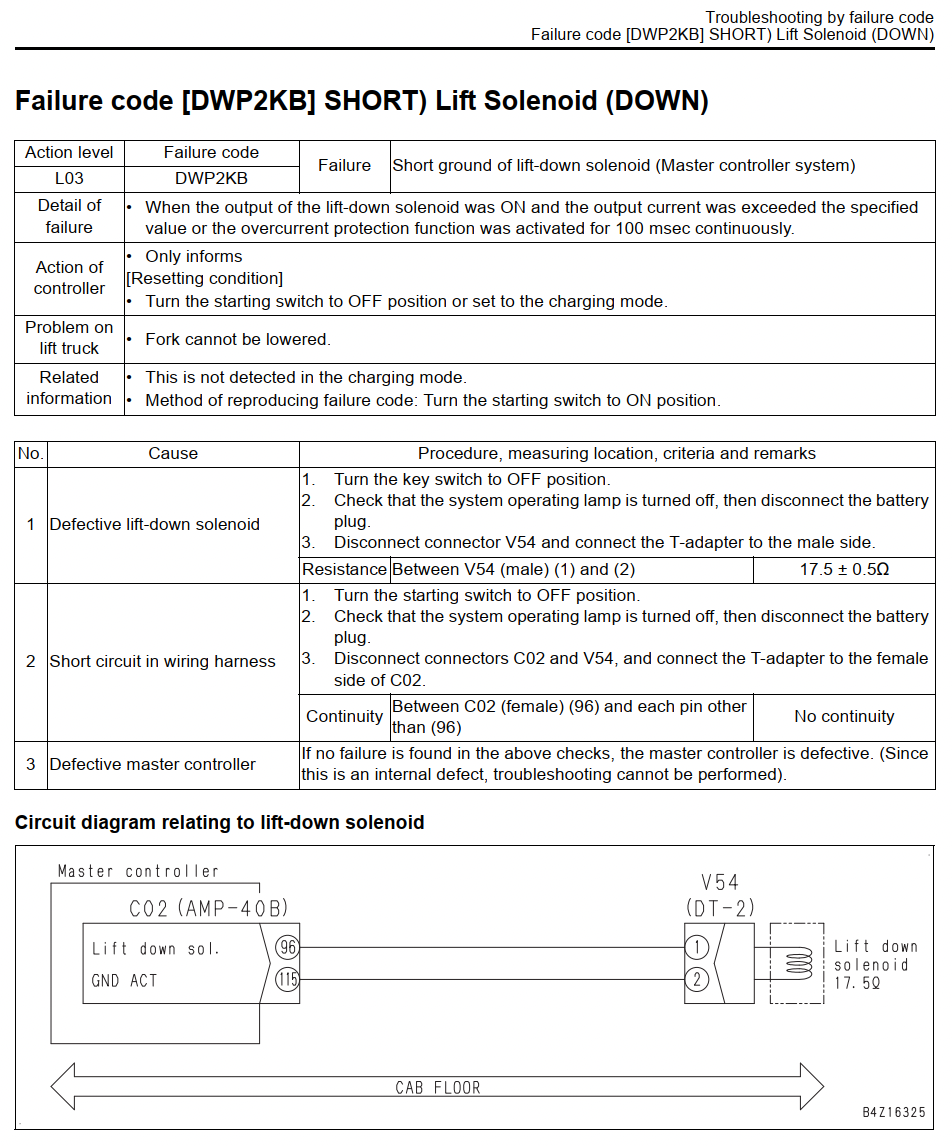

Tài liệu kỹ thuật hãng komatsu hướng dẫn sửa lỗi L03 DWP2KB


Kết luận

Lỗi L03 DWP2KB – SHORT Lift Solenoid (DOWN) trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi liên quan đến chập mạch của van điện từ hạ càng trong hệ thống điều khiển Master Controller. Theo tài liệu kỹ thuật Komatsu, việc xử lý cần thực hiện theo thứ tự: kiểm tra cuộn van điện từ → kiểm tra dây điện → xác định lỗi Master Controller. Thực hiện đúng quy trình sẽ giúp xác định chính xác nguyên nhân, giảm thời gian sửa chữa và tránh thay thế linh kiện không cần thiết.
