Hướng Dẫn Sửa Lỗi L03 DWP2KY Xe Nâng Điện Komatsu FE25-1, FE25H-1, FE30-1 – SHORT_P Lift Solenoid (DOWN)

Hướng Dẫn Sửa Lỗi L03 DWP2KY Xe Nâng Điện Komatsu FE25-1, FE25H-1 Và FE30-1

Lỗi L03 DWP2KY là gì?

L03 DWP2KY (SHORT_P Lift Solenoid (DOWN)) trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu là mã lỗi báo ngắn mạch (Short Circuit) của van điện từ hạ càng (Lift Down Solenoid) trong hệ thống điều khiển chính (Master Controller) trên các dòng:

  • Xe nâng điện Komatsu FE25-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE25H-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE30-1 (3 tấn)

Theo tài liệu kỹ thuật của Komatsu, lỗi xuất hiện khi:

Khi ngõ ra điều khiển van điện từ hạ càng đang ở trạng thái OFF nhưng hệ thống vẫn phát hiện điện áp đầu ra ≥ 2.6V liên tục trong 100 ms.

Điều này cho thấy mạch điều khiển van điện từ đang bị chập nguồn hoặc bộ điều khiển chính phát hiện tín hiệu bất thường.

Hiện tượng khi xe báo lỗi L03 DWP2KY

Khi lỗi xuất hiện, bộ điều khiển sẽ thực hiện các chức năng sau:

  • Tự động tắt ngõ ra điều khiển Lift Down Solenoid.
  • Muốn xóa lỗi cần:
    • Tắt khóa điện (OFF), hoặc
    • Ngắt nguồn AC200V (Breaker) rồi khởi động lại.
  • Khi bộ điều khiển chính gửi lệnh đến bộ biến tần thủy lực, càng nâng sẽ được hạ xuống.
  • Mã lỗi cũng có thể được phát hiện trong chế độ sạc (Charge Mode).

Nguyên nhân gây lỗi L03 DWP2KY

Theo tài liệu Komatsu, chỉ có 02 nguyên nhân:

1. Chập nguồn trên dây điện (Hot short circuit in wiring harness)

Đây là nguyên nhân thường gặp nhất.

Có thể do:

  • Dây điện cấp cho Lift Down Solenoid bị chạm nguồn.
  • Dây dẫn bị cọ sát vào khung xe.
  • Giắc cắm bị ẩm hoặc hỏng.

2. Hỏng Master Controller

Nếu toàn bộ dây dẫn và điện áp đều đạt tiêu chuẩn nhưng lỗi vẫn xuất hiện thì nguyên nhân được xác định là:

Master Controller bị lỗi bên trong.

Theo tài liệu Komatsu:

Đây là lỗi nội bộ của bộ điều khiển nên không thể sửa chữa bằng quy trình kiểm tra thông thường, cần thay thế bộ điều khiển.

Quy trình kiểm tra và sửa lỗi L03 DWP2KY

Thực hiện đúng theo tài liệu kỹ thuật Komatsu.

Bước 1: Tắt khóa điện

Chuyển khóa điện về vị trí OFF.

Bước 2: Ngắt nguồn bình điện

  • Đảm bảo đèn hoạt động của hệ thống đã tắt.
  • Rút giắc bình điện.

Bước 3: Ngắt giắc V54

  • Tháo giắc V54.
  • Kết nối đầu nối kiểm tra (T-Adapter) vào phía giắc cái (Female).

Bước 4: Khởi động để đo điện áp

  • Cắm lại bình điện.
  • Bật khóa điện sang vị trí ON.

Bước 5: Đo điện áp

Đo điện áp:

Giữa chân (1) và chân (2) của giắc V54 (Female).

Giá trị tiêu chuẩn

Điện áp tối đa: 2.5V

Kết quả đánh giá

  • ≤ 2.5V: Dây điện bình thường.
  • > 2.5V: Có hiện tượng chập nguồn trong dây dẫn.

Nếu điện áp đạt tiêu chuẩn nhưng vẫn báo lỗi

Nếu:

  • Dây điện đạt tiêu chuẩn.
  • Điện áp đo đúng giới hạn.
  • Không phát hiện chập nguồn.

Thì theo tài liệu Komatsu:

Master Controller bị hỏng và cần thay thế.

Do đây là lỗi nội bộ của bộ điều khiển nên không có quy trình sửa chữa chi tiết.

Sơ đồ mạch liên quan

Mạch Lift Down Solenoid gồm các thành phần chính:

  • Master Controller
  • Giắc C02
  • Giắc V54
  • Lift Down Solenoid

Theo sơ đồ:

  • Chân 96 điều khiển Lift Down Solenoid.
  • Chân 115 là GND ACT.
  • Van điện từ Lift Down Solenoid có điện trở khoảng 17.5 Ω.

Lưu ý khi sửa chữa

  • Luôn tắt khóa điện trước khi tháo giắc.
  • Ngắt bình điện trước khi đo kiểm.
  • Không cấp nguồn trực tiếp vào Master Controller.
  • Chỉ thay Master Controller sau khi đã xác nhận dây điện hoàn toàn bình thường.
  • Sau khi sửa chữa, khởi động lại xe và kiểm tra mã lỗi có còn xuất hiện hay không.

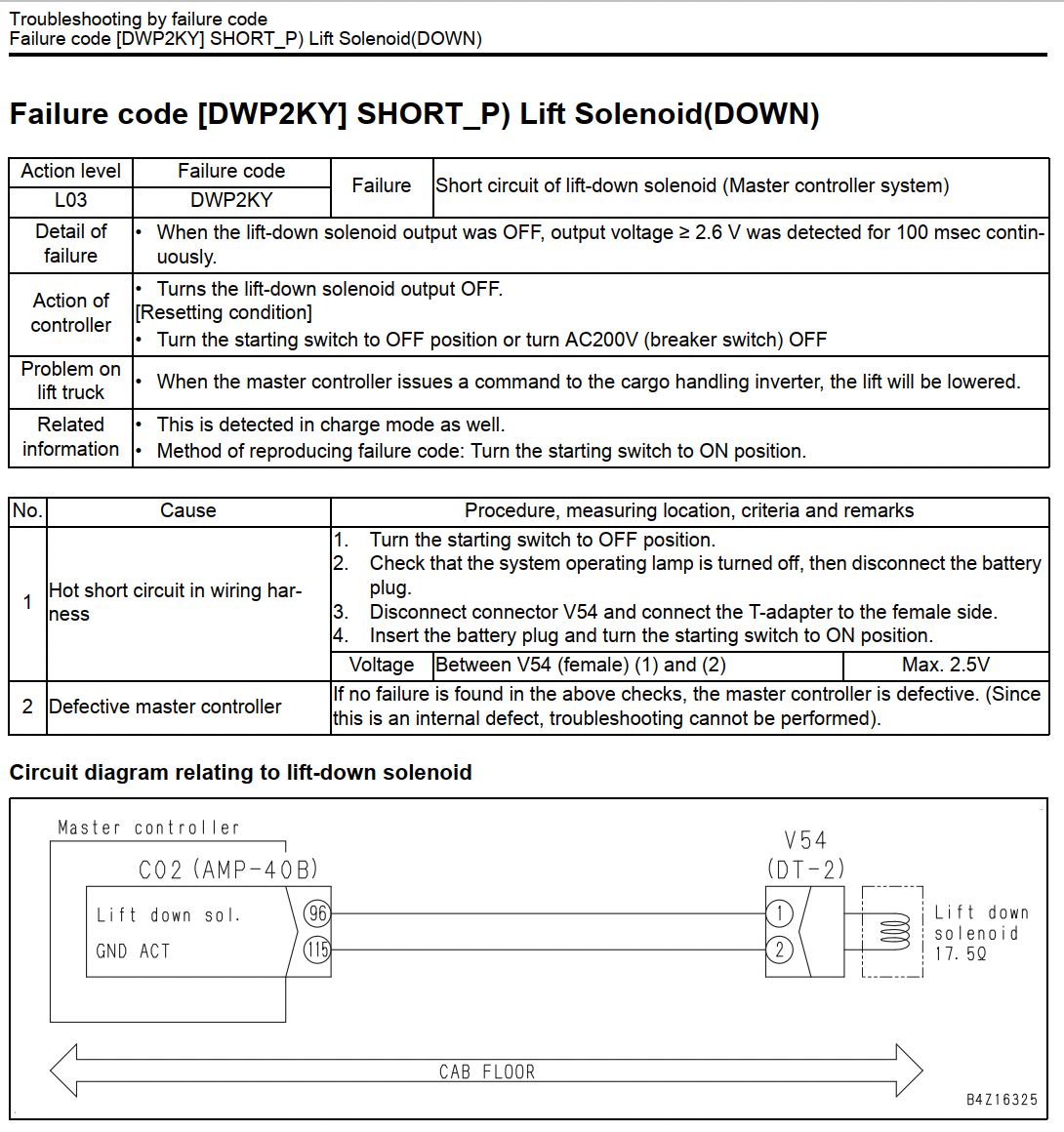

Tài liệu kỹ thuật hướng dẫn sửa lỗi L03 DWP2KY của hãng Komatsu


Tổng kết

Lỗi L03 DWP2KY (SHORT_P Lift Solenoid (DOWN)) trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi báo ngắn mạch mạch điều khiển van điện từ hạ càng.

Theo tài liệu kỹ thuật Komatsu, cần kiểm tra theo đúng trình tự:

  1. Tắt khóa điện và ngắt nguồn bình điện.
  2. Tháo giắc V54.
  3. Đo điện áp giữa chân (1) và (2).
  4. Giá trị tiêu chuẩn ≤ 2.5V.
  5. Nếu dây điện bình thường nhưng lỗi vẫn còn thì thay Master Controller.

Việc thực hiện đúng quy trình sẽ giúp xác định chính xác nguyên nhân và tránh thay thế linh kiện không cần thiết. Nội dung trên được biên soạn dựa trên đúng quy trình chẩn đoán trong tài liệu kỹ thuật dành cho xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1.
