Hướng Dẫn Sửa Lỗi L03 DWP3KA Xe Nâng Điện Komatsu FE25-1, FE25H-1 Và FE30-1

Lỗi L03 DWP3KA là gì?

L03 DWP3KA là mã lỗi xuất hiện trên xe nâng điện 2.5 tấ Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn FE30-1, báo hiệu:

Hở mạch van điện từ nghiêng về trước (Tilt Solenoid FWD) của hệ thống điều khiển chính (Master Controller System).

Lỗi được bộ điều khiển phát hiện khi van điện từ nghiêng về trước được kích hoạt nhưng dòng điện thực tế nhỏ hơn giá trị tiêu chuẩn liên tục trong 500 mili giây.

Điều kiện phát sinh lỗi L03 DWP3KA

Theo tài liệu kỹ thuật của Komatsu:

• Van điện từ nghiêng về trước đang được điều khiển ON.
• Dòng điện qua cuộn coil thấp hơn giá trị quy định trong thời gian liên tục 500 ms.
• Bộ điều khiển ghi nhận lỗi và hiển thị mã L03 DWP3KA.

Hiện tượng khi xuất hiện lỗi

Khi lỗi L03 DWP3KA xảy ra:

• Xe không thể nghiêng khung nâng về phía trước (Forward Tilt).
• Các chức năng thủy lực khác vẫn có thể hoạt động bình thường nếu không bị ảnh hưởng.
• Lỗi chỉ mang tính thông báo của bộ điều khiển.

Điều kiện xóa lỗi

Theo tài liệu Komatsu:

Có thể xóa lỗi bằng một trong hai cách:

• Chuyển khóa điện về vị trí OFF.
• Hoặc đưa xe vào chế độ sạc (Charging Mode).

Thông tin liên quan

Theo tài liệu kỹ thuật:

• Lỗi không được phát hiện trong chế độ sạc.
• Muốn tái hiện lỗi, bật khóa điện về vị trí ON.

Nguyên nhân gây lỗi L03 DWP3KA

Theo tài liệu Komatsu, có 03 nguyên nhân chính.

1. Van điện từ nghiêng về trước bị hỏng (Defective Tilt-Down Solenoid)

Đây là nguyên nhân đầu tiên cần kiểm tra.

Quy trình kiểm tra

Bước 1

Đưa khóa điện về vị trí OFF.

Bước 2

Đảm bảo đèn báo hệ thống đã tắt hoàn toàn.

Bước 3

Ngắt giắc pin (Battery Plug).

Bước 4

Tháo giắc V55.

Bước 5

Lắp đầu chuyển (T-adapter) vào phía giắc đực (Male).

Giá trị điện trở tiêu chuẩn

Đo điện trở giữa:

• V55 (Male) chân (1)
• V55 (Male) chân (2)

Giá trị tiêu chuẩn:

17.5 ± 0.5 Ω

Kết luận

• Nếu điện trở đúng tiêu chuẩn → Van điện từ bình thường.
• Nếu ngoài tiêu chuẩn → Thay van điện từ nghiêng về trước.

2. Hở dây điện hoặc tiếp xúc giắc nối kém

Nếu cuộn coil bình thường, tiếp tục kiểm tra hệ thống dây điện.

Nguyên nhân có thể gồm:

• Đứt dây điện.
• Oxi hóa chân giắc.
• Lỏng chân cắm.
• Tiếp xúc kém giữa các đầu nối.

Quy trình kiểm tra

Bước 1

Tắt khóa điện.

Bước 2

Đảm bảo hệ thống đã tắt hoàn toàn.

Bước 3

Ngắt giắc pin.

Bước 4

Rút hai giắc:

• V55
• C02

Bước 5

Lắp socket vào phía giắc cái của C02.

Bước 6

Lắp T-adapter vào phía giắc đực của V55.

Kiểm tra điện trở dây số 1

Đo giữa:

• V55 (Female) chân (1)
• C02 (Female) chân (96)

Điện trở yêu cầu:

≤ 1 Ω

Kiểm tra điện trở dây số 2

Đo giữa:

• V55 (Female) chân (2)
• C02 (Female) chân (115)

Điện trở yêu cầu:

≤ 1 Ω

Kết luận

Nếu điện trở lớn hơn 1 Ω, cần kiểm tra:

• Dây dẫn bị đứt.
• Dây bị gãy ngầm.
• Giắc cắm lỏng.
• Chân cắm bị oxy hóa.
• Tiếp xúc kém.

Sau đó sửa chữa hoặc thay thế dây dẫn hỏng.

3. Bộ điều khiển chính (Master Controller) bị hỏng

Nếu:

• Van điện từ đạt chuẩn.
• Hệ thống dây dẫn đạt chuẩn.
• Không phát hiện bất kỳ bất thường nào.

Theo tài liệu Komatsu:

Bộ điều khiển trung tâm (Master Controller) bị hỏng bên trong.

Đây là lỗi nội bộ của bộ điều khiển nên không thể kiểm tra chi tiết bằng quy trình thông thường và cần thay thế bộ điều khiển.

Sơ đồ hệ thống liên quan

Theo sơ đồ trong tài liệu kỹ thuật:

• Master Controller
• Giắc C02 (AMP-40B)
• Giắc V55 (DT-2)
• Van điện từ Tilt Forward Solenoid
• Điện trở cuộn coil 17.5 Ω

Đường dây điều khiển:

• C02 chân 112 → V55 chân 1
• C02 chân 115 → V55 chân 2

Tóm tắt quy trình xử lý lỗi L03 DWP3KA

Thực hiện theo đúng thứ tự:

1. Tắt khóa điện và ngắt nguồn pin.
2. Kiểm tra điện trở cuộn coil van điện từ V55 (17.5 ± 0.5 Ω).
3. Kiểm tra điện trở dây dẫn từ V55 đến C02 (≤ 1 Ω).
4. Sửa chữa hoặc thay thế dây điện nếu phát hiện hở mạch.
5. Nếu toàn bộ hệ thống đều đạt tiêu chuẩn nhưng lỗi vẫn còn, thay Master Controller theo hướng dẫn của Komatsu.

Lưu ý khi sửa lỗi L03 DWP3KA

• Luôn tắt khóa điện trước khi tháo giắc.
• Ngắt hoàn toàn Battery Plug trước khi đo điện trở.
• Không đo điện trở khi hệ thống còn cấp nguồn.
• Thực hiện đúng vị trí chân giắc theo tài liệu kỹ thuật để tránh chẩn đoán sai.
• Chỉ thay Master Controller sau khi đã loại trừ hoàn toàn các nguyên nhân về van điện từ và dây dẫn.

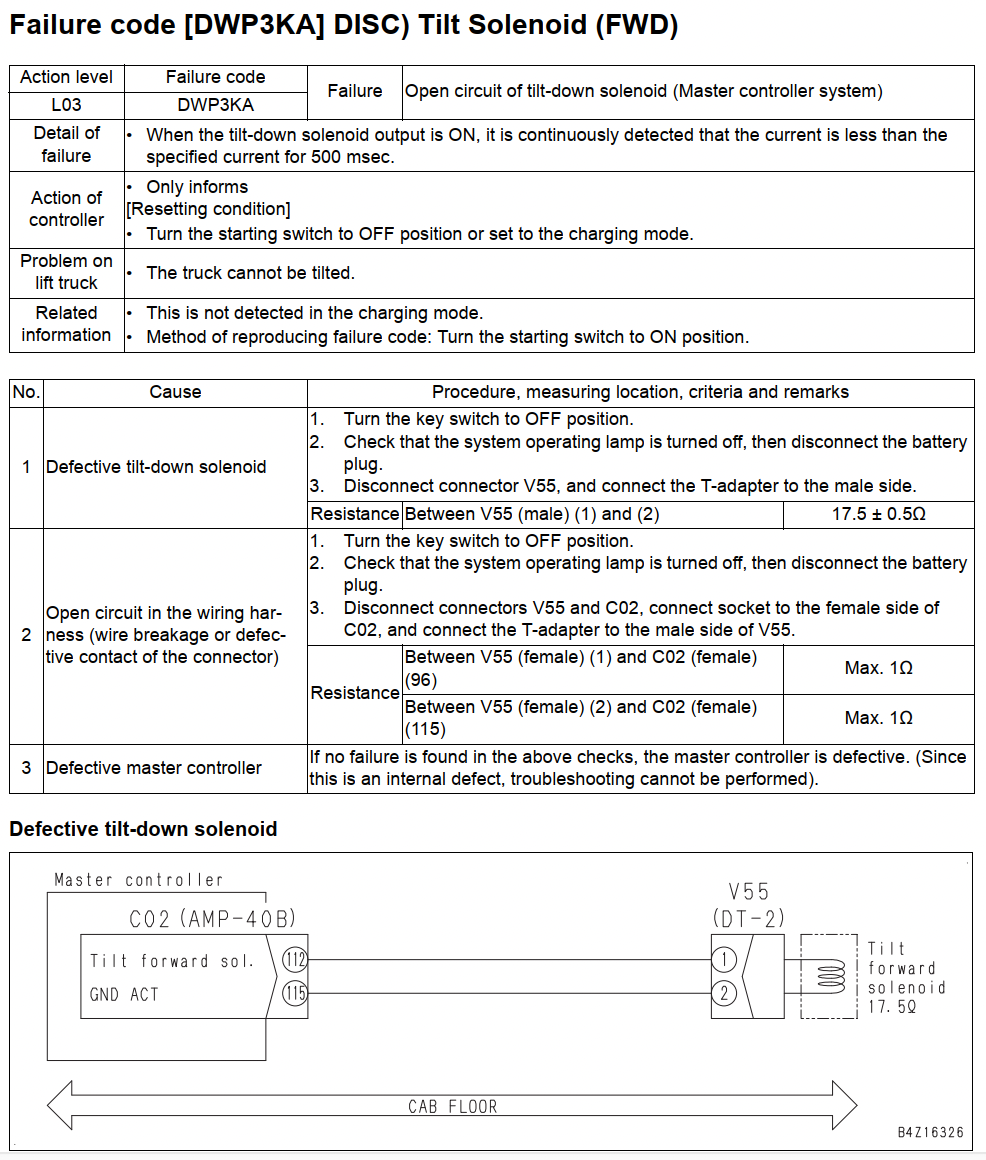

Tài liệu kỹ thuật hãng Komatsu hướng dẫn sửa lỗi L03 DWP3KA

Kết luận

Lỗi L03 DWP3KA trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi hở mạch van điện từ nghiêng về trước (Tilt Solenoid FWD). Theo tài liệu kỹ thuật của Komatsu, việc chẩn đoán cần thực hiện tuần tự từ kiểm tra cuộn coil van điện từ, hệ thống dây dẫn đến bộ điều khiển trung tâm. Thực hiện đúng quy trình sẽ giúp xác định chính xác nguyên nhân và khắc phục sự cố hiệu quả, đảm bảo hệ thống nghiêng khung nâng hoạt động ổn định.
