Hướng Dẫn Sửa Lỗi L03 DWP3KB Xe Nâng Điện Komatsu FE25-1, FE25H-1 Và FE30-1

Lỗi L03 DWP3KB là gì?

L03 DWP3KB (SHORT Tilt Solenoid (FWD)) trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu là lỗi chập mạch (Short Ground) của cuộn điện từ nghiêng trụ về phía trước (Tilt Forward Solenoid) thuộc hệ thống Master Controller.

Lỗi này xuất hiện trên các dòng xe nâng điện Komatsu:

• Xe nâng điện Komatsu FE25-1 (2.5 tấn)
• Xe nâng điện Komatsu FE25H-1 (2.5 tấn)
• Xe nâng điện Komatsu FE30-1 (3 tấn)

Theo tài liệu kỹ thuật của Komatsu, bộ điều khiển sẽ phát hiện lỗi khi đầu ra điều khiển Tilt Forward Solenoid đang ON nhưng dòng điện vượt quá giá trị quy định hoặc chức năng bảo vệ quá dòng hoạt động liên tục trong 100 mili giây.

Nội dung lỗi L03 DWP3KB

Tên đầy đủ lỗi:

L03 DWP3KB – SHORT Tilt Solenoid (FWD)

Mô tả lỗi:

Chập mass (Short Ground) tại cuộn điện từ nghiêng trụ về phía trước (Tilt Forward Solenoid) trong hệ thống điều khiển Master Controller.

Điều kiện phát hiện lỗi:

• Đầu ra điều khiển Tilt Forward Solenoid đang hoạt động.
• Dòng điện vượt quá giá trị cho phép.
• Chức năng bảo vệ quá dòng hoạt động liên tục trong 100 ms.

Hiện tượng khi xuất hiện lỗi L03 DWP3KB

Khi xe xuất hiện mã lỗi này:

• Xe không thể thực hiện thao tác nghiêng khung nâng về phía trước.
• Các chức năng khác vẫn có thể hoạt động bình thường.
• Bộ điều khiển chỉ hiển thị cảnh báo lỗi.

Điều kiện xóa lỗi

Theo tài liệu Komatsu:

Có thể reset lỗi bằng một trong hai cách:

• Chuyển khóa điện về vị trí OFF.
• Hoặc đưa xe vào chế độ sạc.

Cách kiểm tra và sửa lỗi L03 DWP3KB

Nguyên nhân 1: Hỏng cuộn điện từ Tilt Forward Solenoid

Đây là nguyên nhân được kiểm tra đầu tiên.

Quy trình kiểm tra

Bước 1

Chuyển khóa điện về vị trí OFF.

Bước 2

Đảm bảo đèn báo hoạt động của hệ thống đã tắt hoàn toàn.

Ngắt giắc pin.

Bước 3

Rút giắc V55.

Kết nối đầu chuyển (T-adapter) vào phía giắc đực (Male).

Đo điện trở giữa:

• V55 chân (1)
• V55 chân (2)

Giá trị tiêu chuẩn

17.5 ± 0.5 Ω

Kết luận

• Nếu điện trở không đúng 17.5 ± 0.5 Ω → Thay Tilt Forward Solenoid.
• Nếu đúng tiêu chuẩn → Tiếp tục kiểm tra dây điện.

Nguyên nhân 2: Chập dây trong hệ thống dây điện

Nếu cuộn coil vẫn tốt thì tiếp tục kiểm tra dây dẫn.

Quy trình kiểm tra

Bước 1

Tắt khóa điện.

Bước 2

Đảm bảo hệ thống đã mất nguồn.

Ngắt giắc pin.

Bước 3

Tháo:

• Giắc C02
• Giắc V55

Lắp đầu chuyển vào phía C02 (Female).

Đo thông mạch giữa:

• Chân 112 của giắc C02
• Với tất cả các chân còn lại ngoại trừ chân 112

Tiêu chuẩn

Không được thông mạch (No continuity).

Kết luận

• Nếu có thông mạch → Dây điện bị chập, cần sửa chữa hoặc thay thế.
• Nếu không thông mạch → Tiếp tục kiểm tra bộ điều khiển.

Nguyên nhân 3: Master Controller hỏng

Nếu:

• Cuộn điện từ đạt tiêu chuẩn.
• Dây điện không bị chập.

Theo tài liệu Komatsu:

Master Controller bị hỏng bên trong.

Đây là lỗi nội bộ nên không thể sửa chữa, cần thay thế bộ điều khiển.

Sơ đồ mạch liên quan

Theo sơ đồ mạch trong tài liệu:

• Master Controller
  • Giắc C02
  • Chân 112
  • Chân 115

↓

• Giắc V55

↓

• Tilt Forward Solenoid

Điện trở tiêu chuẩn của cuộn điện từ:

17.5 ± 0.5 Ω

Tóm tắt quy trình xử lý lỗi L03 DWP3KB

Lưu ý khi sửa lỗi L03 DWP3KB

Trong quá trình kiểm tra cần thực hiện đúng quy trình:

• Luôn tắt khóa điện trước khi tháo giắc.
• Chờ đèn báo hệ thống tắt hoàn toàn.
• Ngắt giắc pin trước khi đo điện trở hoặc kiểm tra thông mạch.
• Thực hiện đúng vị trí đo theo sơ đồ của Komatsu để tránh chẩn đoán sai.

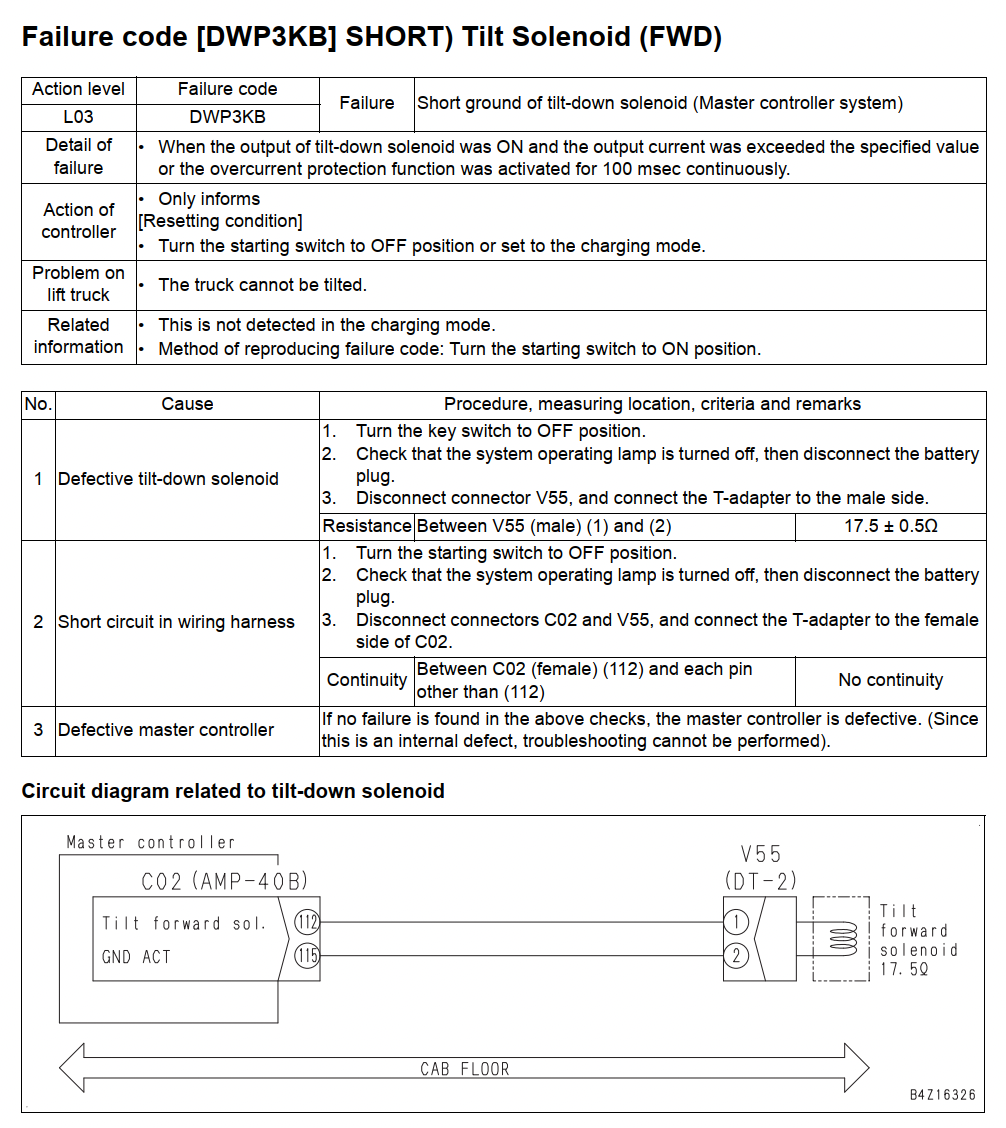

Tài liệu kỹ thuật hãng Komatsu hướng dẫn sửa lỗi L03 DWP3KB

Kết luận

L03 DWP3KB – SHORT Tilt Solenoid (FWD) là lỗi liên quan đến mạch điều khiển cuộn điện từ nghiêng trụ về phía trước trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1. Theo tài liệu kỹ thuật của Komatsu, quá trình kiểm tra cần thực hiện theo thứ tự: kiểm tra cuộn điện từ Tilt Forward Solenoid → kiểm tra dây điện → kiểm tra Master Controller. Việc thực hiện đúng quy trình sẽ giúp xác định chính xác nguyên nhân và rút ngắn thời gian sửa chữa, đồng thời đảm bảo hệ thống hoạt động ổn định sau khi khắc phục lỗi.
