Hướng Dẫn Sửa Lỗi L03 DWP3KY Xe Nâng Điện Komatsu FE25-1, FE25H-1 Và FE30-1

Lỗi L03 DWP3KY là gì?

L03 DWP3KY (SHORT_P Tilt Solenoid (FWD)) trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu là lỗi ngắn mạch mạch điều khiển van điện từ nghiêng về phía trước (Tilt Solenoid Forward) thuộc hệ thống điều khiển của Master Controller.

Lỗi này áp dụng cho các dòng xe nâng điện Komatsu:

• Xe nâng điện 2.5 tấn Komatsu FE25-1
• Xe nâng điện 2.5 tấn Komatsu FE25H-1
• Xe nâng điện 3 tấn Komatsu FE30-1

Theo tài liệu kỹ thuật của Komatsu, lỗi được phát hiện khi:

• Đầu ra điều khiển Tilt-down Solenoid đang ở trạng thái OFF nhưng điện áp đầu ra vẫn lớn hơn hoặc bằng 2.6V trong liên tục 100 ms.

Biểu hiện khi xuất hiện lỗi L03 DWP3KY

Khi mã lỗi L03 DWP3KY xuất hiện:

• Master Controller sẽ tắt đầu ra điều khiển Tilt-down Solenoid.
• Khi bộ điều khiển chính gửi lệnh tới bộ biến tần điều khiển thủy lực, càng nâng vẫn được hạ xuống.
• Lỗi cũng có thể được phát hiện khi xe đang ở chế độ sạc (Charge Mode).

Điều kiện reset lỗi

Theo tài liệu Komatsu:

Có thể reset lỗi bằng một trong hai cách:

• Chuyển khóa điện về vị trí OFF.
• Hoặc ngắt nguồn AC200V (CB nguồn) rồi cấp điện trở lại.

Nguyên nhân gây lỗi L03 DWP3KY

Theo tài liệu kỹ thuật, có 02 nguyên nhân chính:

1. Chập nóng trên dây điện (Hot short circuit in wiring harness)

Đây là nguyên nhân cần kiểm tra đầu tiên.

Hiện tượng xảy ra khi dây dẫn hoặc mạch điện của Tilt Solenoid Forward bị chập nguồn.

2. Master Controller bị hỏng

Nếu toàn bộ hệ thống dây dẫn đạt tiêu chuẩn nhưng lỗi vẫn tồn tại thì nguyên nhân được xác định là:

• Master Controller bị lỗi bên trong.

Theo tài liệu Komatsu:

Đây là lỗi nội bộ của bộ điều khiển nên không thể sửa chữa bằng quy trình kiểm tra thông thường.

Quy trình kiểm tra và sửa lỗi L03 DWP3KY

Thực hiện đúng theo tài liệu hướng dẫn của Komatsu.

Bước 1: Tắt khóa điện

Chuyển khóa điện sang vị trí:

OFF

Bước 2: Ngắt nguồn pin

Kiểm tra chắc chắn:

• Đèn báo hệ thống đã tắt hoàn toàn.

Sau đó:

• Rút giắc pin (Battery Plug).

Bước 3: Tháo giắc V55

• Ngắt giắc V55.
• Lắp T-Adapter vào phía giắc cái (Female Side).

Bước 4: Cấp nguồn trở lại

• Cắm lại Battery Plug.
• Bật khóa điện sang vị trí ON.

Bước 5: Đo điện áp

Đo điện áp tại:

• Giắc V55 (Female) chân (1) và chân (2)

Tiêu chuẩn

• Điện áp tối đa: 2.5V

Đánh giá kết quả

Trường hợp 1

Nếu điện áp vượt quá tiêu chuẩn:

• Kiểm tra hiện tượng chập dây (Hot Short Circuit) trong hệ thống dây điện.
• Sửa chữa hoặc thay thế dây dẫn bị hỏng.

Trường hợp 2

Nếu điện áp đạt tiêu chuẩn (≤ 2.5V) nhưng lỗi vẫn xuất hiện:

Theo tài liệu Komatsu:

• Master Controller bị hỏng.
• Đây là lỗi nội bộ của bộ điều khiển và không thể khắc phục bằng quy trình kiểm tra thông thường, cần thay thế bộ điều khiển.

Sơ đồ mạch liên quan

Theo sơ đồ trong tài liệu:

• Master Controller (C02)
• Chân điều khiển:
  • Pin 112
  • Pin 115
• Giắc V55
• Tilt Forward Solenoid
• Điện trở cuộn coil khoảng 17.5Ω

Lưu ý khi sửa chữa

Trong quá trình kiểm tra cần:

• Tắt hoàn toàn khóa điện trước khi tháo giắc.
• Chỉ tiến hành đo điện áp tại đúng vị trí quy định.
• Không kết luận Master Controller hỏng khi chưa hoàn thành bước kiểm tra dây dẫn.
• Thực hiện đúng quy trình an toàn điện đối với xe nâng điện Komatsu.

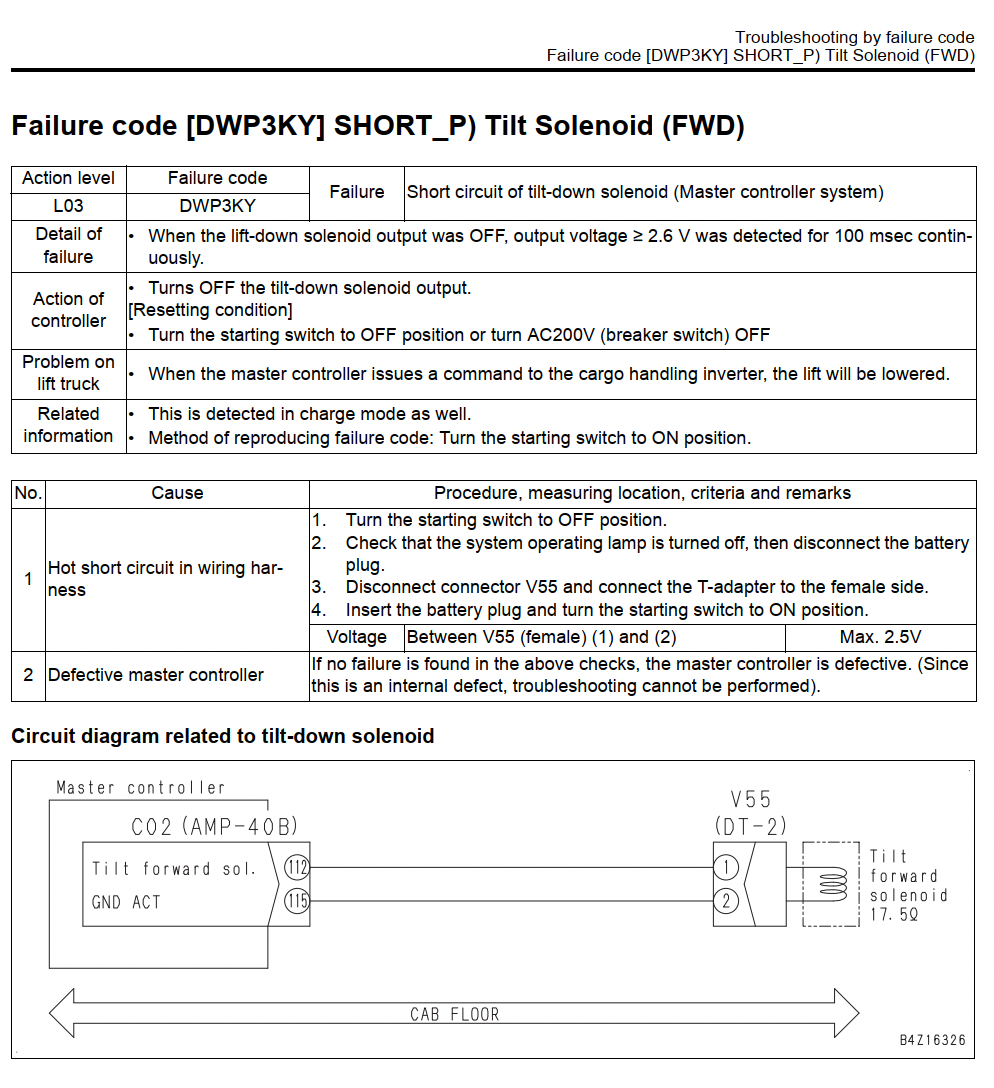

Tài liệu kỹ thuật hãng Komatsu hướng dẫn sửa lỗi L03 DWP3KY

Kết luận

L03 DWP3KY là lỗi liên quan đến SHORT_P Tilt Solenoid (FWD) trên các dòng Komatsu FE25-1, FE25H-1 và FE30-1. Theo tài liệu kỹ thuật của Komatsu, nguyên nhân chủ yếu đến từ chập mạch trên dây điện điều khiển hoặc Master Controller bị lỗi. Việc chẩn đoán cần thực hiện đúng trình tự: ngắt nguồn, kiểm tra giắc V55, đo điện áp giữa chân (1) và (2) với giá trị tiêu chuẩn không vượt quá 2.5V. Nếu hệ thống dây dẫn đạt yêu cầu mà lỗi vẫn tồn tại thì cần thay thế Master Controller.
