Hướng Dẫn Sửa Lỗi L03 DWP4KA Trên Xe Nâng Điện Komatsu FE25-1, FE25H-1 Và FE30-1

Mã lỗi L03 DWP4KA là lỗi liên quan đến Tilt Solenoid (BWD) - van điện từ nghiêng càng về phía sau trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 (2.5 tấn) và Komatsu FE30-1 (3 tấn). Khi xuất hiện lỗi này, hệ thống điều khiển trung tâm phát hiện mạch điều khiển van điện từ nghiêng sau bị hở mạch hoặc dòng điện thấp hơn giá trị quy định trong thời gian xác định.

Bài viết dưới đây được biên soạn chỉ dựa trên tài liệu kỹ thuật Komatsu mà bạn cung cấp.

Thông tin mã lỗi L03 DWP4KA

• Mã lỗi: L03 DWP4KA
• Tên lỗi: Tilt Solenoid (BWD) Open Circuit
• Mô tả lỗi: Hở mạch van điện từ nghiêng về phía sau (Master Controller System).

Điều kiện phát hiện lỗi

Hệ thống sẽ ghi nhận lỗi khi:

• Van điện từ Backward Tilt Solenoid đang được điều khiển ON.
• Dòng điện đo được nhỏ hơn giá trị tiêu chuẩn liên tục trong 500 ms.

Biểu hiện khi xe xuất hiện lỗi L03 DWP4KA

Theo tài liệu Komatsu:

• Xe chỉ hiển thị cảnh báo lỗi.
• Chức năng nghiêng khung nâng về phía sau (Backward Tilt) không hoạt động.
• Lỗi không được phát hiện khi xe ở chế độ sạc.
• Có thể tái hiện lỗi bằng cách bật khóa điện sang vị trí ON.

Điều kiện xóa lỗi

Theo tài liệu:

• Chuyển khóa điện về vị trí OFF, hoặc
• Đưa xe sang chế độ sạc (Charging Mode).

Nguyên nhân gây lỗi L03 DWP4KA

Theo tài liệu kỹ thuật Komatsu, có 3 nguyên nhân chính.

1. Van điện từ Backward Tilt Solenoid bị hỏng

Đây là nguyên nhân được kiểm tra đầu tiên.

Quy trình kiểm tra

Bước 1

Chuyển khóa điện về vị trí OFF.

Bước 2

Kiểm tra đèn báo hoạt động của hệ thống đã tắt hoàn toàn.

Sau đó ngắt giắc pin (Battery Plug).

Bước 3

Tháo giắc V51 và kết nối đầu đo T-Adapter vào phía giắc đực.

Giá trị tiêu chuẩn

Đo điện trở giữa:

• V51 (Male) chân (1)
• V51 (Male) chân (2)

Giá trị tiêu chuẩn:

17.5 ± 0.5 Ω

Kết luận

Nếu giá trị điện trở không đúng tiêu chuẩn thì Backward Tilt Solenoid bị hỏng và cần thay thế.

2. Hở mạch dây điện hoặc tiếp xúc giắc nối kém

Nếu cuộn coil đạt tiêu chuẩn thì tiếp tục kiểm tra hệ thống dây điện.

Quy trình kiểm tra

Bước 1

Tắt khóa điện.

Bước 2

Đảm bảo hệ thống đã tắt hoàn toàn và ngắt giắc pin.

Bước 3

Tháo:

• Giắc V51
• Giắc C02

Lắp Socket vào phía giắc cái của C02.

Kết nối T-Adapter vào phía giắc đực của V51.

Đo điện trở

Đường dây số 1

Giữa:

• V51 (Female) chân (1)
• C02 (Female) chân (104)

Tiêu chuẩn:

≤ 1 Ω

Đường dây số 2

Giữa:

• V51 (Female) chân (2)
• C02 (Female) chân (115)

Tiêu chuẩn:

≤ 1 Ω

Kết luận

Nếu điện trở vượt quá 1 Ω, cần:

• Kiểm tra dây dẫn.
• Kiểm tra giắc nối.
• Kiểm tra chân cắm bị oxy hóa.
• Sửa chữa hoặc thay thế đoạn dây hỏng.

3. Master Controller bị hỏng

Nếu:

• Van điện từ đạt tiêu chuẩn.
• Dây điện đạt tiêu chuẩn.
• Các giắc nối đều bình thường.

Theo tài liệu Komatsu:

Master Controller bị hỏng.

Đây là lỗi nội bộ của bộ điều khiển nên không thể sửa chữa bằng quy trình kiểm tra thông thường, cần thay thế bộ điều khiển.

Sơ đồ mạch liên quan

Theo sơ đồ trong tài liệu:

• Master Controller C02
  • Chân 104
  • Chân 115
• Dây dẫn đến giắc V51
• Van điện từ Tilt Back Solenoid
• Điện trở cuộn coil tiêu chuẩn:

17.5 Ω

Tóm tắt quy trình xử lý lỗi L03 DWP4KA

Thực hiện theo đúng thứ tự sau:

1. Tắt khóa điện và ngắt nguồn pin.
2. Đo điện trở cuộn coil Backward Tilt Solenoid.
   • Tiêu chuẩn: 17.5 ± 0.5 Ω
3. Nếu coil tốt, kiểm tra dây dẫn từ:
   • V51 (1) ↔ C02 (104)
   • V51 (2) ↔ C02 (115)
   • Điện trở yêu cầu ≤ 1 Ω
4. Nếu toàn bộ đều đạt tiêu chuẩn thì kết luận Master Controller bị hỏng.

Lưu ý khi sửa chữa

Để đảm bảo an toàn:

• Luôn tắt khóa điện trước khi tháo giắc.
• Xác nhận đèn báo hệ thống đã tắt hoàn toàn.
• Ngắt giắc pin trước khi đo điện trở.
• Không cấp nguồn khi đang đo điện trở cuộn coil.
• Thực hiện đúng trình tự kiểm tra theo tài liệu Komatsu để tránh thay thế linh kiện không cần thiết.

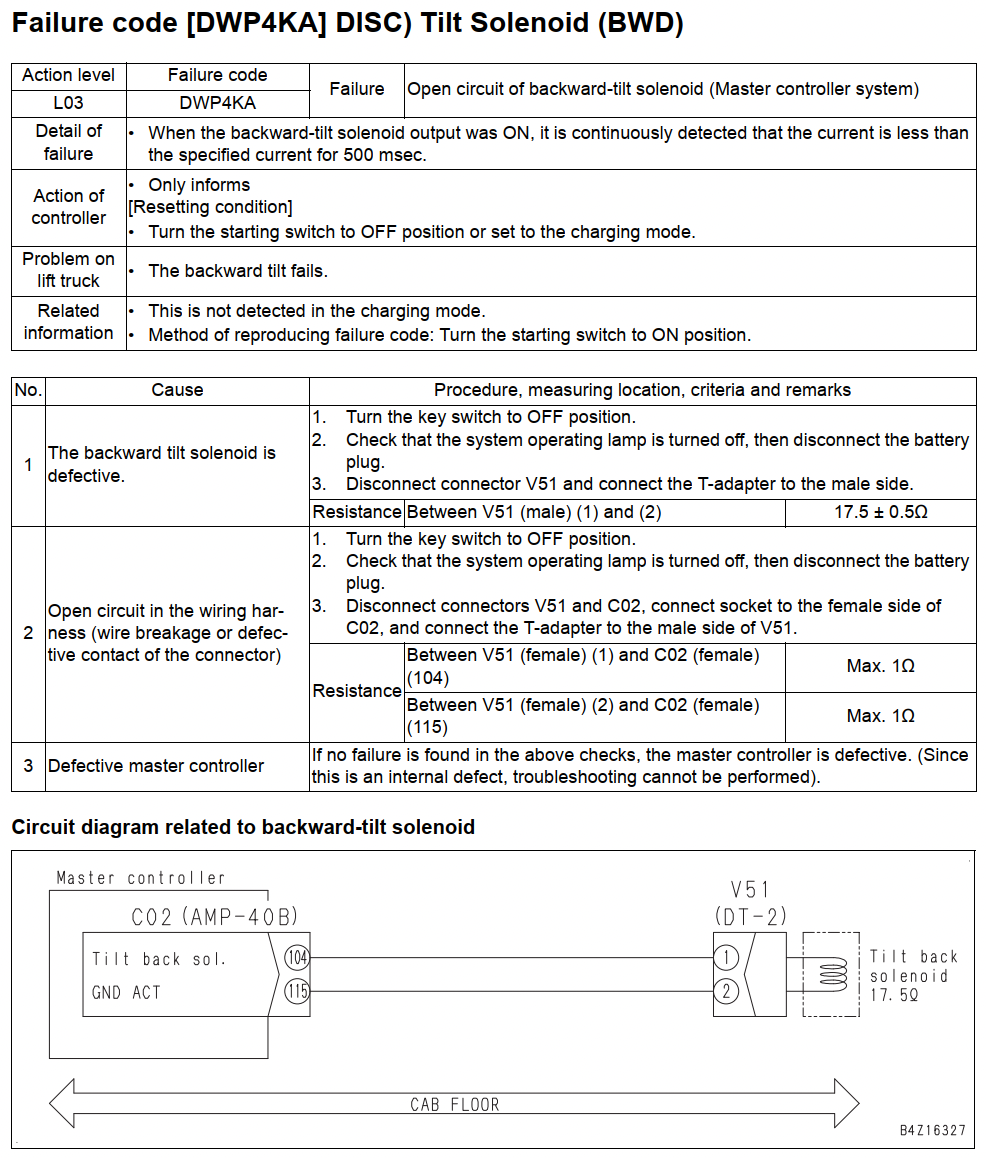

Tài liệu kỹ thuật hãng Komatsu hướng dẫn sửa lỗi L03 DWP4KA

Kết luận

Lỗi L03 DWP4KA trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi hở mạch van điện từ nghiêng càng về phía sau (Backward Tilt Solenoid). Theo tài liệu kỹ thuật của Komatsu, quy trình xử lý gồm kiểm tra điện trở cuộn coil (17.5 ± 0.5 Ω), kiểm tra thông mạch dây điện (≤ 1 Ω) và cuối cùng xác định hỏng Master Controller nếu các bước trước đều đạt tiêu chuẩn. Việc thực hiện đúng quy trình sẽ giúp xác định chính xác nguyên nhân và giảm thời gian sửa chữa.
