Hướng Dẫn Sửa Lỗi L03 DWP4KB Xe Nâng Điện Komatsu FE25-1, FE25H-1 Và FE30-1

Lỗi L03 DWP4KB (SHORT) Tilt Solenoid (BWD) là một mã lỗi thuộc hệ thống điều khiển thủy lực trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấ Komatsu FE25-1, FE25H-1 (2.5 tấn) và Komatsu FE30-1 (3 tấn). Mã lỗi này xuất hiện khi cuộn coil van điện từ điều khiển nghiêng trụ nâng về phía sau (Backward Tilt Solenoid) bị chập mass (Short Ground) hoặc dòng điện đầu ra vượt quá giá trị cho phép của bộ điều khiển.

Trong bài viết này, chúng tôi hướng dẫn quy trình kiểm tra và sửa chữa chỉ dựa trên tài liệu kỹ thuật Komatsu.

Lỗi L03 DWP4KB là gì?

Tên đầy đủ của lỗi:

L03 DWP4KB – SHORT Tilt Solenoid (BWD) – Short Ground of Backward-Tilt Solenoid (Master Controller System)

Ý nghĩa lỗi

Bộ điều khiển trung tâm (Master Controller) phát hiện:

• Đầu ra điều khiển van điện từ nghiêng về sau (Backward Tilt Solenoid) đang ở trạng thái ON.
• Dòng điện đầu ra vượt quá giá trị quy định.
• Hoặc chức năng bảo vệ quá dòng hoạt động liên tục trong 100 ms.

Khi điều kiện trên xảy ra, hệ thống sẽ ghi nhận lỗi L03 DWP4KB.

Hiện tượng khi xe báo lỗi L03 DWP4KB

Theo tài liệu Komatsu:

• Chức năng nghiêng trụ nâng về phía sau (Backward Tilt) không hoạt động.
• Bộ điều khiển chỉ thực hiện thông báo lỗi.
• Lỗi không được phát hiện khi xe đang ở chế độ sạc.
• Sau khi sửa chữa có thể xóa lỗi bằng cách:
  • Tắt khóa điện (OFF), hoặc
  • Chuyển xe sang chế độ sạc.

Nguyên nhân gây lỗi L03 DWP4KB

Theo tài liệu kỹ thuật Komatsu, lỗi này có 03 nguyên nhân chính:

1. Van điện từ nghiêng về sau (Backward Tilt Solenoid) bị hỏng

Đây là nguyên nhân được kiểm tra đầu tiên.

Quy trình kiểm tra

Bước 1

Tắt khóa điện (OFF).

Bước 2

Đảm bảo đèn báo hệ thống đã tắt hoàn toàn, sau đó ngắt giắc bình điện.

Bước 3

Ngắt giắc V51.

Kết nối đầu đo T-Adapter vào phía giắc đực (Male).

Đo điện trở giữa:

• V51 chân (1)
• V51 chân (2)

Giá trị tiêu chuẩn

17.5 ± 0.5 Ω

Kết luận

• Nếu điện trở nằm ngoài giá trị tiêu chuẩn ⇒ Backward Tilt Solenoid bị hỏng, cần thay thế.

2. Chập mạch trong dây điện (Short Circuit in Wiring Harness)

Nếu cuộn coil đạt tiêu chuẩn, tiếp tục kiểm tra hệ thống dây điện.

Quy trình kiểm tra

Bước 1

Tắt khóa điện.

Bước 2

Đảm bảo đèn hệ thống đã tắt và ngắt giắc bình điện.

Bước 3

Ngắt các giắc:

• C02
• V51

Lắp T-Adapter vào phía giắc cái của C02.

Kiểm tra thông mạch giữa:

• C02 chân (104)
• Và tất cả các chân còn lại.

Tiêu chuẩn

Không được có thông mạch (No Continuity).

Kết luận

Nếu phát hiện có thông mạch:

• Dây điện bị chập mass.
• Cần sửa chữa hoặc thay thế dây dẫn.

3. Bộ điều khiển trung tâm (Master Controller) bị hỏng

Nếu:

• Cuộn coil đạt tiêu chuẩn.
• Dây điện hoàn toàn bình thường.

Thì theo tài liệu Komatsu:

Master Controller bị hỏng bên trong.

Đây là lỗi nội bộ của bộ điều khiển nên không thể sửa chữa bằng quy trình kiểm tra thông thường, cần thay thế bộ điều khiển.

Sơ đồ mạch liên quan

Theo sơ đồ điện trong tài liệu:

• Master Controller
• Giắc C02
• Giắc V51
• Backward Tilt Solenoid

Thông số cuộn coil:

17.5 Ω

Đường điều khiển:

Master Controller → C02 → V51 → Backward Tilt Solenoid.

Quy trình xử lý lỗi L03 DWP4KB

Để xử lý nhanh và chính xác, nên thực hiện theo đúng thứ tự sau:

Bước 1: Tắt khóa điện và ngắt nguồn bình điện.

Bước 2: Kiểm tra điện trở cuộn coil Backward Tilt Solenoid.

• Tiêu chuẩn: 17.5 ± 0.5 Ω

Bước 3: Nếu coil đạt chuẩn, kiểm tra dây điện giữa C02 và V51.

• Yêu cầu: Không có thông mạch với các chân khác.

Bước 4: Nếu dây điện bình thường, xác định Master Controller bị lỗi và thay thế.

Bước 5: Bật khóa điện để xác nhận lỗi đã được xóa.

Lưu ý khi sửa chữa

• Luôn tắt khóa điện trước khi tháo giắc.
• Chỉ ngắt giắc bình điện sau khi đèn hệ thống đã tắt hoàn toàn.
• Không đo điện trở khi hệ thống còn cấp nguồn.
• Kiểm tra đúng vị trí giắc V51 và C02 theo sơ đồ điện của xe.
• Thực hiện đúng trình tự trong tài liệu kỹ thuật để tránh chẩn đoán sai.

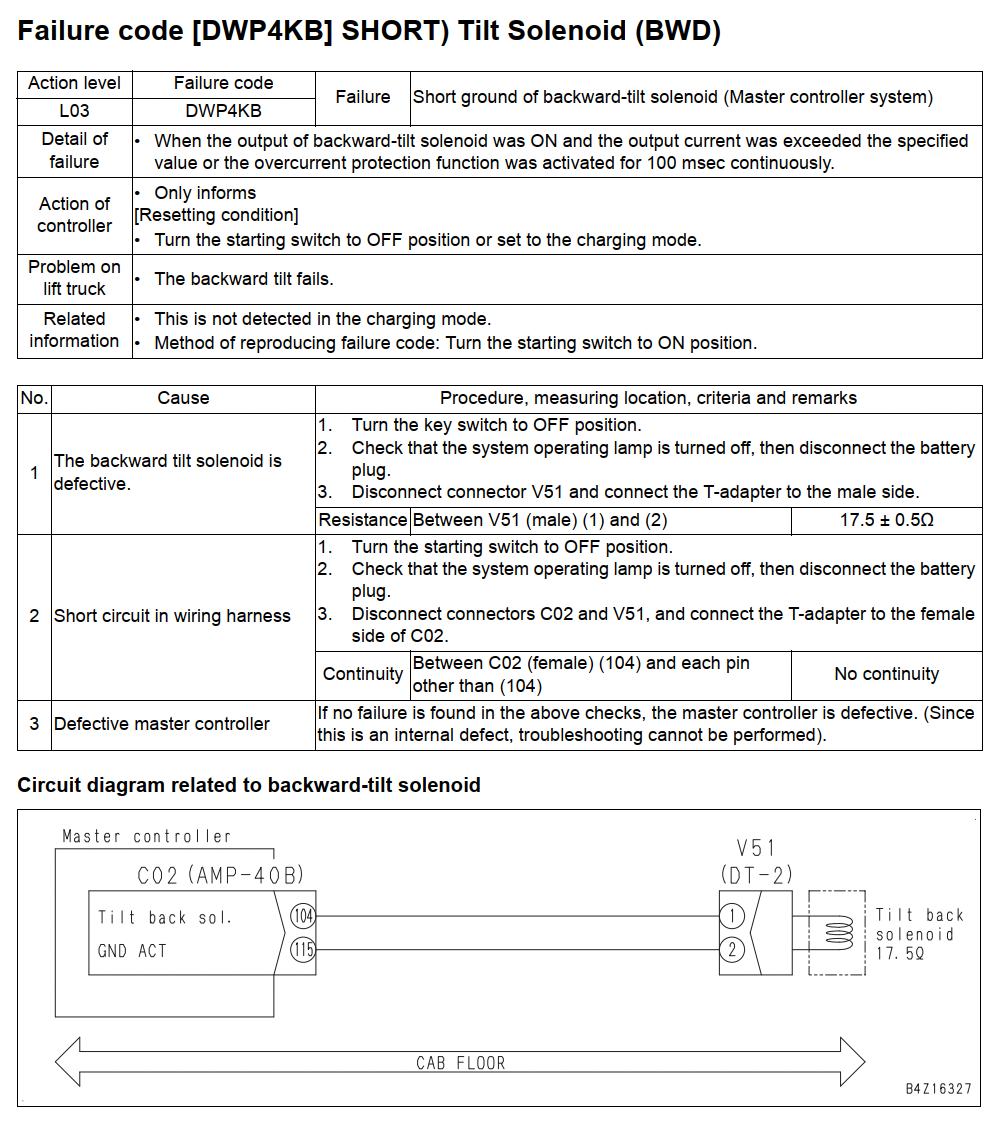

Tài liệu kỹ thuật hãng Komatsu hướng dẫn sửa lỗi L03 DWP4KB

Kết luận

Lỗi L03 DWP4KB trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi chập mass của van điện từ điều khiển nghiêng trụ nâng về phía sau (Backward Tilt Solenoid). Theo tài liệu kỹ thuật Komatsu, quá trình xử lý cần thực hiện theo thứ tự: kiểm tra điện trở cuộn coil (17.5 ± 0.5 Ω) → kiểm tra chập dây điện → kiểm tra và thay thế Master Controller nếu cần. Thực hiện đúng quy trình sẽ giúp xác định chính xác nguyên nhân và khắc phục lỗi hiệu quả, tránh thay thế linh kiện không cần thiết.
