Hướng Dẫn Sửa Lỗi L03 DWP4KY Trên Xe Nâng Điện Komatsu FE25-1, FE25H-1 Và FE30-1

Lỗi L03 DWP4KY là gì?

Mã lỗi L03 DWP4KY (SHORT_P Tilt Solenoid BWD) xuất hiện trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1 (2.5 tấn), FE25H-1 (2.5 tấn) và Komatsu FE30-1 (3 tấn) khi hệ thống điều khiển trung tâm (Master Controller) phát hiện ngắn mạch (Short Circuit) tại mạch điều khiển van điện từ nghiêng về sau (Backward Tilt Solenoid).

Theo tài liệu kỹ thuật của Komatsu, đây là lỗi thuộc Action Level L03, yêu cầu kiểm tra ngay hệ thống điện điều khiển của van nghiêng sau để tránh ảnh hưởng đến khả năng vận hành của xe.

Thông tin mã lỗi

  • Mã lỗi: L03 DWP4KY
  • Tên lỗi đầy đủ: SHORT_P Tilt Solenoid (BWD)
  • Mức cảnh báo: L03
  • Hệ thống liên quan: Master Controller – Backward Tilt Solenoid

Điều kiện phát sinh lỗi L03 DWP4KY

Theo tài liệu kỹ thuật:

Lỗi được ghi nhận khi:

  • Đầu ra điều khiển van điện từ nghiêng về sau (Backward Tilt Solenoid) đang ở trạng thái OFF.
  • Tuy nhiên bộ điều khiển vẫn phát hiện:
    • Điện áp đầu ra ≥ 2.6V
    • Duy trì liên tục trong 100 ms.

Điều này cho thấy hệ thống nghi ngờ đường dây hoặc mạch điều khiển đang bị chập điện (Short Circuit).

Hiện tượng khi xuất hiện lỗi

Khi lỗi L03 DWP4KY xuất hiện:

  • Bộ điều khiển ngắt đầu ra điều khiển van điện từ nghiêng về sau.
  • Chức năng nghiêng càng nâng về phía sau có thể không hoạt động bình thường.
  • Khi Master Controller gửi lệnh tới bộ điều khiển thủy lực, xe có thể không thực hiện đúng thao tác nghiêng sau.
  • Lỗi cũng được giám sát trong chế độ sạc (Charge Mode).

Điều kiện xóa lỗi

Theo tài liệu Komatsu:

Sau khi khắc phục nguyên nhân:

  • Chuyển khóa điện về OFF.

Hoặc

  • Tắt nguồn AC200V (Breaker Switch OFF).

Sau đó khởi động lại xe để kiểm tra.

Nguyên nhân gây lỗi L03 DWP4KY

Theo tài liệu kỹ thuật, có 02 nguyên nhân chính.

1. Chập mạch trên dây điện (Hot Short Circuit in Wiring Harness)

Đây là nguyên nhân được ưu tiên kiểm tra đầu tiên.

Có thể do:

  • Dây dẫn bị chạm nguồn.
  • Dây điện bị cọ sát vào khung xe.
  • Hỏng giắc nối.
  • Dây điện bị hư hỏng gây chập.

2. Hỏng bộ điều khiển trung tâm (Master Controller)

Nếu toàn bộ hệ thống dây điện đều đạt yêu cầu nhưng lỗi vẫn tồn tại thì khả năng cao Master Controller bị hỏng bên trong.

Theo tài liệu Komatsu:

Đây là lỗi nội bộ của bộ điều khiển và không thể kiểm tra chi tiết bằng quy trình thông thường.

Quy trình kiểm tra và sửa lỗi L03 DWP4KY

Thực hiện đúng theo trình tự dưới đây.

Bước 1: Tắt khóa điện

Đưa công tắc khởi động về vị trí OFF.

Bước 2: Ngắt nguồn bình điện

Đảm bảo:

  • Đèn báo hệ thống đã tắt hoàn toàn.
  • Ngắt giắc bình điện (Battery Plug).

Bước 3: Ngắt giắc V51

Tháo giắc V51.

Sau đó:

  • Lắp T-Adapter vào đầu giắc cái (Female Side).

Bước 4: Cấp nguồn kiểm tra

  • Cắm lại Battery Plug.
  • Bật khóa điện sang vị trí ON.

Bước 5: Đo điện áp

Tiến hành đo điện áp:

Giữa chân (1) và chân (2) của giắc V51 (Female).

Giá trị tiêu chuẩn

Điện áp tối đa: 2.5V

Nếu điện áp lớn hơn giới hạn này thì cần kiểm tra lại hệ thống dây dẫn do có khả năng bị chập.

Nếu hệ thống dây đạt tiêu chuẩn

Nếu:

  • Dây điện bình thường.
  • Điện áp đo đúng tiêu chuẩn.
  • Không phát hiện hiện tượng chập.

Nhưng lỗi vẫn xuất hiện thì theo tài liệu Komatsu:

Kết luận: Master Controller bị hỏng và cần thay thế.

Sơ đồ mạch liên quan

Mạch điều khiển gồm:

  • Master Controller
  • Giắc C02 (AMP-40B)
  • Giắc V51 (DT-2)
  • Backward Tilt Solenoid
  • Cuộn coil điện từ 17.5Ω

Lưu ý khi sửa chữa

Trong quá trình kiểm tra:

  • Luôn ngắt nguồn trước khi tháo giắc điện.
  • Không đo điện trở hoặc điện áp khi hệ thống chưa được cô lập nguồn đúng quy trình.
  • Kiểm tra kỹ dây điện từ Master Controller tới giắc V51.
  • Sau khi sửa chữa cần khởi động lại xe để xác nhận lỗi đã được xóa.

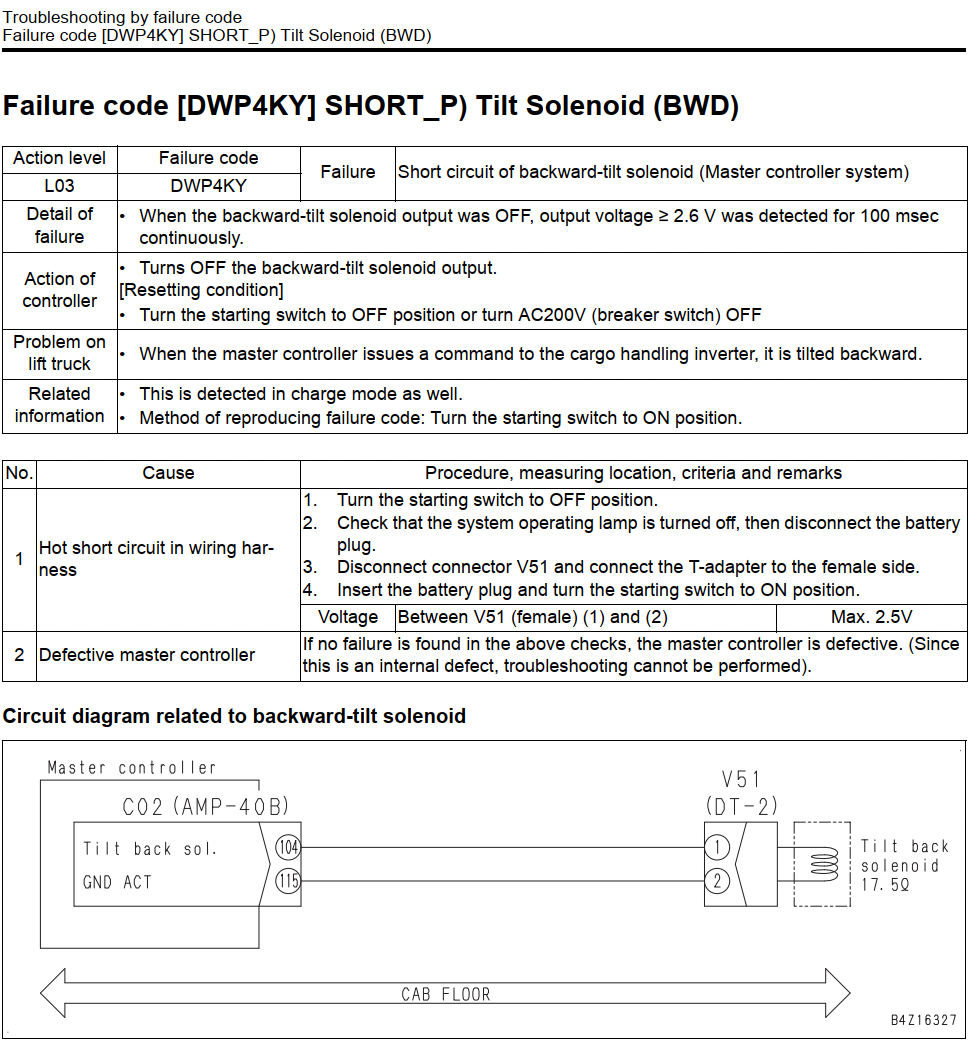

Tài liệu kỹ thuật Komatsu hướng dẫn sửa lỗi L03 DWP4KY

Kết luận

Lỗi L03 DWP4KY – SHORT_P Tilt Solenoid (BWD) trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi chập mạch điều khiển van điện từ nghiêng về sau.

Theo đúng tài liệu kỹ thuật Komatsu, quy trình xử lý gồm:

  1. Tắt khóa điện và ngắt nguồn bình điện.
  2. Tháo giắc V51, lắp T-Adapter.
  3. Cấp nguồn và đo điện áp giữa chân (1) và (2) của giắc V51.
  4. Giá trị điện áp phải ≤ 2.5V.
  5. Nếu hệ thống dây điện đạt tiêu chuẩn nhưng lỗi vẫn còn thì kết luận Master Controller bị hỏng và cần thay thế.

Thực hiện đúng quy trình trên sẽ giúp xác định chính xác nguyên nhân gây lỗi L03 DWP4KY và sửa chữa hiệu quả cho xe nâng điện Komatsu FE25-1 (2.5 tấn), FE25H-1 (2.5 tấn) và FE30-1 (3 tấn).
