Hướng Dẫn Sửa Lỗi L03 DWP5KB Xe Nâng Điện Komatsu FE25-1, FE25H-1 và FE30-1

Lỗi L03 DWP5KB trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1 (2.5 tấn), FE25H-1 (2.5 tấn) và FE30-1 (3 tấn) là lỗi liên quan đến SHORT ATT1 Solenoid (A) trong hệ thống điều khiển chính (Master Controller).

Theo tài liệu kỹ thuật của Komatsu, lỗi này xuất hiện khi mạch điều khiển ATT1 A-side Solenoid bị chạm mass hoặc dòng điện đầu ra vượt quá giới hạn cho phép trong thời gian liên tục.

Thông tin lỗi L03 DWP5KB

• Mức cảnh báo: L03
• Mã lỗi: DWP5KB
• Tên lỗi đầy đủ: SHORT ATT1 Solenoid (A)
• Mô tả lỗi: Chạm mass (Short Ground) của cuộn điện từ ATT1 phía A trong hệ thống Master Controller.

Điều kiện phát sinh lỗi

Lỗi L03 DWP5KB được ghi nhận khi:

• Đầu ra điều khiển ATT1 A-side Solenoid đang ở trạng thái ON.
• Dòng điện đầu ra vượt quá giá trị cho phép.
• Chức năng bảo vệ quá dòng hoạt động liên tục trong 100 ms.

Hiện tượng khi xe xuất hiện lỗi

Khi xảy ra lỗi L03 DWP5KB:

• ATT1 A-side không hoạt động.
• Hệ thống chỉ hiển thị thông báo lỗi.

Cách xóa lỗi

Theo tài liệu của Komatsu, lỗi chỉ được reset khi:

• Chuyển khóa điện về vị trí OFF, hoặc
• Chuyển xe sang Charging Mode.

Lưu ý

Theo tài liệu kỹ thuật:

• Lỗi không được phát hiện trong chế độ sạc (Charging Mode).
• Muốn kiểm tra hoặc tái tạo lỗi, bật khóa điện sang vị trí ON.

Nguyên nhân và quy trình kiểm tra lỗi L03 DWP5KB

1. ATT1 A-side Solenoid bị hỏng

Đây là nguyên nhân đầu tiên cần kiểm tra.

Quy trình kiểm tra

Bước 1

Tắt khóa điện (OFF).

Bước 2

Đảm bảo đèn báo hệ thống đã tắt hoàn toàn rồi ngắt giắc pin (Battery Plug).

Bước 3

Rút giắc V52.

Lắp T-adapter vào phía male của giắc V52.

Kiểm tra điện trở

Đo điện trở giữa:

• V52 (Male) chân (1)
• V52 (Male) chân (2)

Giá trị tiêu chuẩn

17.5 ± 0.5 Ω

Nếu giá trị ngoài tiêu chuẩn, ATT1 A-side Solenoid bị hỏng và cần thay thế.

2. Chập dây điện (Short Circuit in Wiring Harness)

Nếu cuộn coil đạt tiêu chuẩn, tiếp tục kiểm tra dây dẫn.

Quy trình kiểm tra

Bước 1

Tắt khóa điện.

Bước 2

Đảm bảo hệ thống đã tắt hoàn toàn rồi tháo Battery Plug.

Bước 3

Rút các giắc:

• C02
• V52

Kết nối T-adapter vào phía female của C02.

Kiểm tra thông mạch

Đo giữa:

• C02 (Female) chân 89
• Từng chân còn lại ngoài chân 89

Tiêu chuẩn

Không được thông mạch (No continuity).

Nếu có thông mạch, dây điện đã bị chạm mass và cần sửa chữa hoặc thay thế.

3. Master Controller bị hỏng

Nếu:

• ATT1 Solenoid đạt tiêu chuẩn.
• Dây điện không bị chập.

Theo tài liệu Komatsu, nguyên nhân còn lại là:

Master Controller bị hỏng.

Đây là lỗi bên trong bộ điều khiển nên tài liệu không quy định quy trình sửa chữa mà cần thay thế bộ điều khiển.

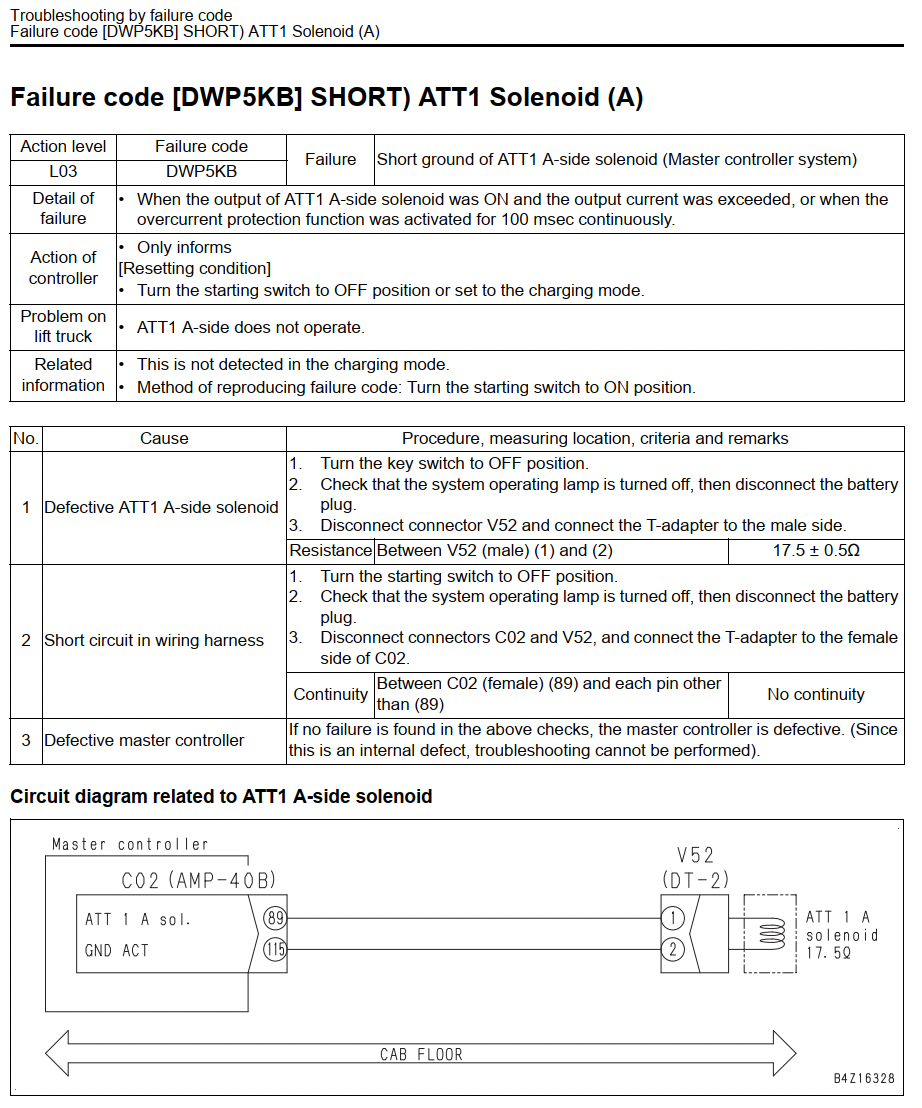

Sơ đồ mạch liên quan

Theo sơ đồ điện của Komatsu:

• Master Controller
  • C02 chân 89
  • C02 chân 115
• Kết nối đến:
  • Giắc V52 (DT-2) chân 1
  • Giắc V52 (DT-2) chân 2
• Điều khiển:
  • ATT1 A Solenoid
• Điện trở cuộn coil tiêu chuẩn:
  • 17.5 Ω

Tóm tắt quy trình xử lý lỗi L03 DWP5KB

1. Tắt khóa điện và ngắt Battery Plug.
2. Kiểm tra điện trở ATT1 A-side Solenoid tại giắc V52.
   • Tiêu chuẩn: 17.5 ± 0.5 Ω.
3. Nếu solenoid bình thường, kiểm tra chập dây giữa C02 và V52.
   • Tiêu chuẩn: Không thông mạch.
4. Nếu toàn bộ mạch và solenoid đều đạt tiêu chuẩn thì kết luận Master Controller bị hỏng.

Tài liệu kỹ thuật Komatsu hướng dẫn sửa lỗi L03 DWP5KB

Kết luận

Lỗi L03 DWP5KB – SHORT ATT1 Solenoid (A) trên xe nâng điện Komatsu FE25-1, FE25H-1 (2.5 tấn) và Komatsu FE30-1 (3 tấn) chủ yếu liên quan đến ba nguyên nhân: ATT1 A-side Solenoid hỏng, chập dây điện hoặc Master Controller lỗi. Theo đúng tài liệu kỹ thuật của Komatsu, việc kiểm tra cần thực hiện theo thứ tự: kiểm tra điện trở cuộn solenoid → kiểm tra chập dây dẫn → kết luận hỏng Master Controller nếu các bước trước đều đạt tiêu chuẩn. Việc tuân thủ đúng quy trình sẽ giúp xác định chính xác nguyên nhân và tránh thay thế linh kiện không cần thiết.
