Hướng Dẫn Sửa Lỗi L03 DWP5KY Xe Nâng Điện Komatsu FE25-1, FE25H-1 Và FE30-1

Mã L03 DWP5KY là một trong những lỗi thuộc hệ thống điều khiển thủy lực trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 (2.5 tấn) và Komatsu FE30-1 (3 tấn). Theo tài liệu kỹ thuật của Komatsu, lỗi này liên quan đến hiện tượng ngắn mạch (Short Circuit) của ATT1 Solenoid (A-side) do Master Controller System giám sát.

Việc xác định đúng nguyên nhân và kiểm tra theo quy trình sẽ giúp kỹ thuật viên xử lý nhanh chóng, tránh thay thế linh kiện không cần thiết.

Thông tin mã lỗi L03 DWP5KY

• Mã lỗi: L03 DWP5KY
• Tên lỗi đầy đủ: SHORT_P ATT1 Solenoid (A)
• Mức cảnh báo: L03
• Hệ thống: Master Controller
• Hiện tượng lỗi: Chập mạch cuộn điện từ ATT1 Solenoid phía A.

Điều kiện phát sinh lỗi

Theo tài liệu kỹ thuật Komatsu:

Lỗi được ghi nhận khi:

• ATT1 A-side Solenoid đang ở trạng thái OFF.
• Bộ điều khiển vẫn phát hiện điện áp đầu ra ≥ 2.6V liên tục trong 100 mili giây.

Điều này cho thấy đầu ra điều khiển đang bị chập hoặc tồn tại điện áp bất thường.

Xe nâng sẽ phản ứng như thế nào?

Khi phát sinh lỗi L03 DWP5KY:

• Bộ điều khiển tắt đầu ra ATT1 A-side Solenoid.
• Để reset lỗi cần:
  • Tắt khóa điện (OFF), hoặc
  • Ngắt nguồn AC200V (CB nguồn sạc nếu đang kết nối).

Hiện tượng trên xe

Theo tài liệu Komatsu:

Khi Master Controller gửi lệnh đến Cargo Handling Inverter, ATT1 sẽ hoạt động.

Lỗi này cũng có thể được phát hiện ngay cả trong chế độ sạc (Charge Mode).

Muốn tái hiện lỗi:

• Bật khóa điện sang vị trí ON.

Nguyên nhân gây lỗi L03 DWP5KY

Theo tài liệu chỉ có 02 nguyên nhân:

1. Chập mạch trong dây điện (Hot short circuit in wiring harness)

Đây là nguyên nhân được ưu tiên kiểm tra đầu tiên.

Có thể xảy ra do:

• Dây điện bị chạm nguồn.
• Dây bị cọ sát làm hở lớp cách điện.
• Giắc cắm bị chập.

2. Hỏng Master Controller

Nếu toàn bộ hệ thống dây điện đạt yêu cầu mà lỗi vẫn còn thì nguyên nhân được xác định là:

• Master Controller bị hỏng bên trong.

Theo tài liệu Komatsu:

Đây là lỗi nội bộ của bộ điều khiển nên không thể sửa chữa bằng phương pháp kiểm tra thông thường.

Quy trình kiểm tra và sửa lỗi L03 DWP5KY

Thực hiện đúng theo tài liệu Komatsu.

Bước 1: Tắt khóa điện

Chuyển khóa điện sang vị trí OFF.

Bước 2: Xác nhận đèn hệ thống đã tắt

Kiểm tra:

• Đèn System Operating Lamp phải tắt hoàn toàn.

Sau đó:

• Ngắt Battery Plug.

Bước 3: Tháo giắc V52

Ngắt giắc V52.

Lắp T-Adapter vào phía giắc cái (Female Side).

Bước 4: Cấp nguồn kiểm tra

• Cắm lại Battery Plug.
• Bật khóa điện sang vị trí ON.

Bước 5: Đo điện áp

Đo điện áp:

Giữa chân (1) và (2) của giắc V52 (Female).

Tiêu chuẩn theo tài liệu:

Điện áp tối đa: 2.5V

Kết quả đánh giá

• ≤ 2.5V
  • Mạch điều khiển bình thường.
  • Tiếp tục kiểm tra dây điện và giắc nối.
• > 2.5V
  • Xác định có hiện tượng chập mạch hoặc điện áp bất thường.

Nếu kiểm tra dây điện đều bình thường

Theo tài liệu Komatsu:

Nếu không phát hiện bất kỳ hư hỏng nào trên:

• Dây dẫn
• Giắc V52
• Đường dây tới ATT1 Solenoid

thì kết luận:

Master Controller bị hỏng và cần thay thế.

Sơ đồ mạch liên quan

Theo sơ đồ trong tài liệu:

Master Controller (C02 AMP-40B)

↓

• Pin 89
• Pin 115

↓

Giắc V52 (DT-2)

↓

ATT1 A Solenoid

• Điện trở cuộn coil: 17.5Ω

Việc kiểm tra đúng đường dây giữa Master Controller và ATT1 Solenoid sẽ giúp xác định chính xác vị trí phát sinh lỗi.

Lưu ý khi sửa chữa

Trong quá trình kiểm tra cần:

• Tắt khóa điện trước khi tháo giắc.
• Ngắt Battery Plug trước khi đo kiểm.
• Đo đúng chân (1) và (2) của giắc V52.
• Không kết luận hỏng Master Controller khi chưa hoàn tất việc kiểm tra hệ thống dây dẫn.
• Thực hiện đúng trình tự theo tài liệu kỹ thuật Komatsu để tránh chẩn đoán sai.

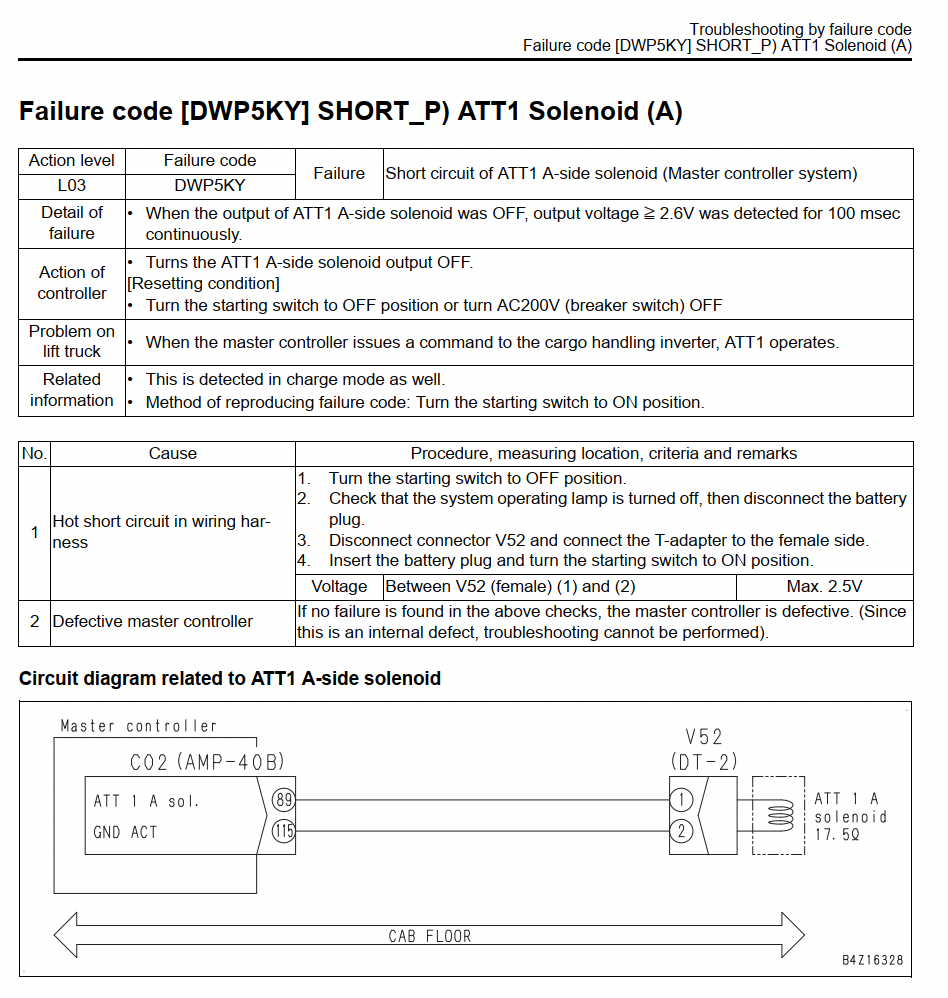

Tài liệu kỹ thuật hãng Komatsu hướng dẫn sửa lỗi L03 DWP5KY

Kết luận

Mã L03 DWP5KY – SHORT_P ATT1 Solenoid (A) trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi liên quan đến chập mạch cuộn điện từ ATT1 phía A hoặc hỏng bộ điều khiển trung tâm (Master Controller).

Theo tài liệu kỹ thuật của Komatsu, kỹ thuật viên cần kiểm tra hệ thống dây dẫn, giắc V52, đo điện áp giữa chân (1) và (2) với giá trị tiêu chuẩn không vượt quá 2.5V. Nếu toàn bộ dây dẫn đạt yêu cầu mà lỗi vẫn tồn tại thì nguyên nhân được xác định là Master Controller bị hỏng và cần thay thế.
