Hướng Dẫn Sửa Lỗi L03 DWP6KB (SHORT) ATT1 Solenoid (B) Trên Xe Nâng Điện Komatsu FE25-1, FE25H-1 Và FE30-1

Hướng Dẫn Sửa Lỗi L03 DWP6KB (SHORT) ATT1 Solenoid (B) Trên Xe Nâng Điện Komatsu FE25-1, FE25H-1 Và FE30-1

Lỗi L03 DWP6KB (SHORT) ATT1 Solenoid (B) là một trong những mã lỗi thuộc hệ thống điều khiển thủy lực trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1. Mã lỗi này xuất hiện khi bộ điều khiển chính (Master Controller) phát hiện chập mạch (Short Ground) tại ATT1 B-side Solenoid.

Nếu không được xử lý kịp thời, hệ thống ATT1 B-side sẽ không hoạt động, ảnh hưởng trực tiếp đến chức năng điều khiển thủy lực của xe.

Thông tin mã lỗi L03 DWP6KB

  • Mức cảnh báo: L03
  • Mã lỗi: DWP6KB
  • Tên lỗi đầy đủ: Failure Code L03 DWP6KB (SHORT) ATT1 Solenoid (B)
  • Lỗi: Chập mass (Short Ground) mạch ATT1 B-side Solenoid thuộc hệ thống Master Controller.

Theo tài liệu kỹ thuật Komatsu, lỗi được ghi nhận khi:

  • Bộ điều khiển xuất tín hiệu ON tới ATT1 B-side Solenoid nhưng dòng điện đầu ra vượt quá giới hạn cho phép.
  • Hoặc chức năng bảo vệ quá dòng (Overcurrent Protection) được kích hoạt liên tục trong 100 ms.

Hiện tượng khi xe xuất hiện lỗi L03 DWP6KB

Khi lỗi xảy ra:

  • ATT1 B-side Solenoid không hoạt động.
  • Chức năng liên quan của ATT1 B-side bị vô hiệu.

Bộ điều khiển chỉ thông báo lỗi, không thực hiện chế độ bảo vệ đặc biệt khác.

Điều kiện xóa lỗi

Theo tài liệu Komatsu, lỗi sẽ được reset khi:

  • Chuyển khóa điện về vị trí OFF, hoặc
  • Đưa xe vào chế độ Charging Mode.

Điều kiện xuất hiện lỗi

Theo tài liệu kỹ thuật:

  • Lỗi không được phát hiện khi xe đang ở chế độ sạc.
  • Có thể tái hiện lỗi bằng cách bật khóa điện sang vị trí ON.

Nguyên nhân gây lỗi L03 DWP6KB

Theo tài liệu của Komatsu, có 03 nguyên nhân chính.

1. ATT1 B-side Solenoid bị hỏng

Đây là nguyên nhân được kiểm tra đầu tiên.

Quy trình kiểm tra

Bước 1

Chuyển khóa điện về vị trí OFF.

Bước 2

Đảm bảo đèn báo hoạt động của hệ thống đã tắt hoàn toàn.

Bước 3

Ngắt giắc pin (Battery Plug).

Bước 4

Tháo giắc V56 và kết nối T-Adapter vào phía giắc đực (Male Side).

Bước 5

Đo điện trở giữa:

  • Chân 1
  • Chân 2

của giắc V56 (Male).

Giá trị tiêu chuẩn

17.5 ± 0.5 Ω

Kết luận

  • Nếu điện trở đúng tiêu chuẩn → Solenoid bình thường.
  • Nếu điện trở ngoài tiêu chuẩn → ATT1 B-side Solenoid bị hỏng và cần thay thế.

2. Chập mạch dây điện (Short Circuit In Wiring Harness)

Nếu Solenoid đạt tiêu chuẩn, tiếp tục kiểm tra dây dẫn.

Quy trình kiểm tra

Bước 1

Tắt khóa điện.

Bước 2

Đảm bảo hệ thống đã tắt hoàn toàn.

Bước 3

Ngắt giắc pin.

Bước 4

Tháo:

  • Giắc C02
  • Giắc V56

Sau đó kết nối T-Adapter vào phía giắc cái (Female Side) của C02.

Kiểm tra thông mạch

Đo giữa:

  • Chân 97 của giắc C02 (Female)
  • Và tất cả các chân còn lại ngoài chân 97.

Tiêu chuẩn

Không được thông mạch (No Continuity).

Kết luận

Nếu phát hiện thông mạch, dây điện đã bị chập và cần sửa chữa hoặc thay thế.

3. Master Controller bị hỏng

Nếu:

  • Solenoid đạt chuẩn.
  • Dây điện không bị chập.

Thì theo tài liệu Komatsu, nguyên nhân còn lại là:

Master Controller bị hỏng bên trong.

Đây là lỗi nội bộ của bộ điều khiển nên không thể chẩn đoán sâu bằng quy trình thông thường và cần thay thế hoặc kiểm tra bằng thiết bị chuyên dụng.

Sơ đồ mạch liên quan

Theo sơ đồ trong tài liệu:

  • Master Controller
    • Giắc C02 (AMP-40B)
    • Chân 97
    • Chân 115

↓

  • Giắc V56 (DT-2)

↓

  • ATT1 B-side Solenoid

Giá trị điện trở tiêu chuẩn của cuộn coil:

17.5 ± 0.5 Ω

Lưu ý khi sửa lỗi L03 DWP6KB

Trong quá trình kiểm tra cần thực hiện đúng quy trình:

  • Tắt khóa điện trước khi thao tác.
  • Chờ hệ thống tắt hoàn toàn.
  • Ngắt giắc pin trước khi tháo các đầu nối.
  • Kiểm tra đúng vị trí chân giắc theo sơ đồ của nhà sản xuất.
  • Không thay Master Controller khi chưa xác nhận Solenoid và dây điện đều đạt tiêu chuẩn.

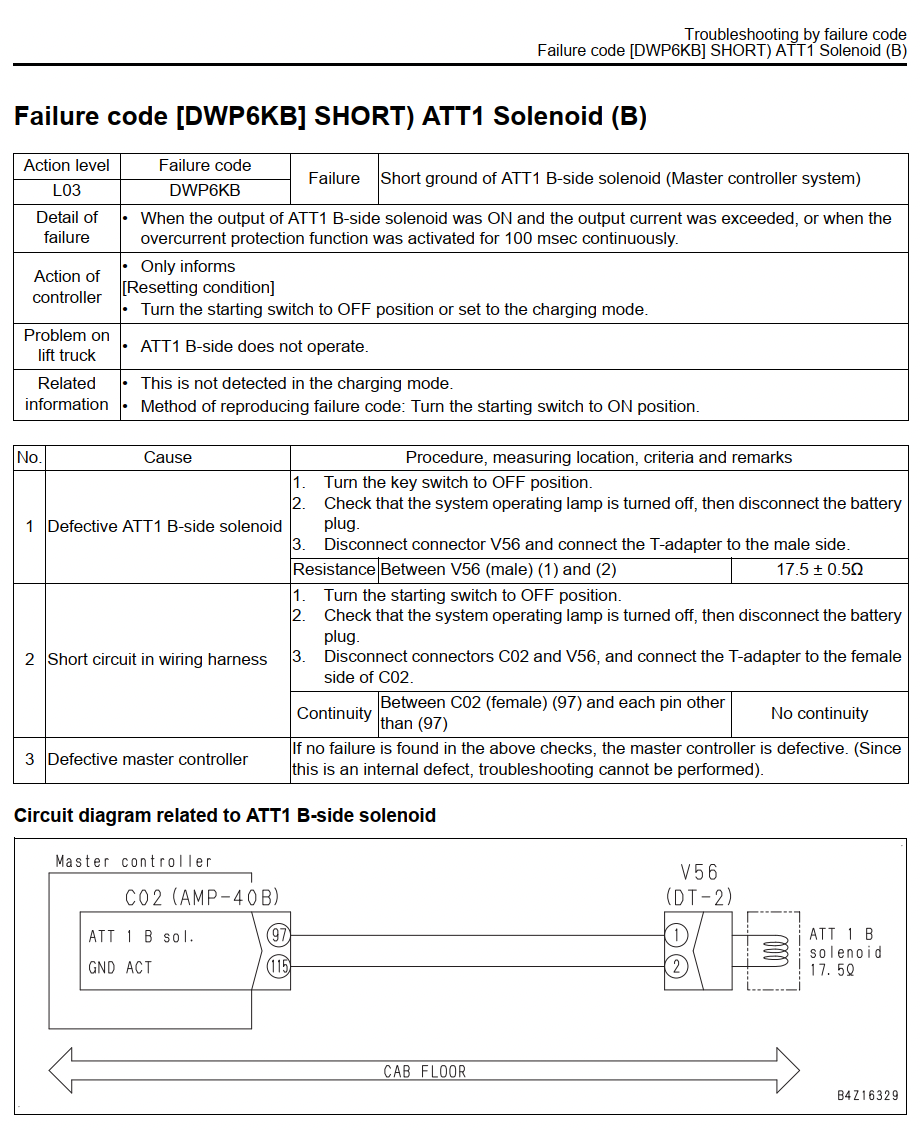

Tài liệu kỹ thuật hãng Komatsu hướng dẫn sửa lỗi L03 DWP6KB


Kết luận

Lỗi L03 DWP6KB (SHORT) ATT1 Solenoid (B) trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi chập mạch của ATT1 B-side Solenoid trong hệ thống điều khiển thủy lực.

Theo đúng tài liệu kỹ thuật của Komatsu, trình tự kiểm tra gồm:

  1. Kiểm tra điện trở ATT1 B-side Solenoid (17.5 ± 0.5 Ω).
  2. Kiểm tra hiện tượng chập mạch của dây điện giữa giắc C02 và V56.
  3. Nếu hai hạng mục trên đều bình thường thì kết luận Master Controller bị hỏng.

Việc thực hiện đúng quy trình sẽ giúp xác định chính xác nguyên nhân, giảm thời gian sửa chữa và tránh thay thế linh kiện không cần thiết.
