Hướng Dẫn Sửa Lỗi L03 DWP6KY Trên Xe Nâng Điện Komatsu FE25-1, FE25H-1 Và FE30-1 – ATT1 Solenoid (B) Bị Chập Mạch

Hướng Dẫn Sửa Lỗi L03 DWP6KY Trên Xe Nâng Điện Komatsu FE25-1, FE25H-1 Và FE30-1

Lỗi L03 DWP6KY là một trong những mã lỗi thuộc hệ thống điều khiển thủy lực trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu. Theo tài liệu kỹ thuật của nhà sản xuất, lỗi này liên quan đến ATT1 Solenoid (B) và xuất hiện khi bộ điều khiển chính (Master Controller) phát hiện tín hiệu điện áp bất thường do hiện tượng chập mạch (Short Circuit).

Bài viết dưới đây hướng dẫn cách kiểm tra và sửa lỗi L03 DWP6KY đúng theo tài liệu kỹ thuật dành cho các dòng xe:

  • Xe nâng điện Komatsu FE25-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE25H-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE30-1 (3 tấn)

Thông tin mã lỗi L03 DWP6KY

Mã lỗi: L03 DWP6KY

Tên lỗi đầy đủ:

Failure code [DWP6KY] SHORT_P) ATT1 Solenoid (B)

Cấp độ cảnh báo: L03

Nội dung lỗi:

Short circuit of ATT1 B-side solenoid (Master controller system)

(Tức là bộ điều khiển chính phát hiện chập mạch cuộn coil ATT1 Solenoid phía B.)

Điều kiện phát sinh lỗi

Theo tài liệu Komatsu:

Khi đầu ra điều khiển ATT1 B-side Solenoid đang ở trạng thái OFF, nếu bộ điều khiển vẫn phát hiện:

  • Điện áp đầu ra ≥ 2.6V
  • Duy trì liên tục trong 100 mili giây

thì hệ thống sẽ ghi nhận mã lỗi L03 DWP6KY.

Hiện tượng khi xe xuất hiện lỗi L03 DWP6KY

Khi lỗi xảy ra:

  • Master Controller ngắt điều khiển ATT1 B-side Solenoid.
  • ATT1 không hoạt động theo lệnh điều khiển.
  • Chức năng điều khiển thủy lực liên quan ATT1 có thể bị vô hiệu hóa.
  • Lỗi cũng được phát hiện trong chế độ sạc (Charge Mode).

Điều kiện xóa lỗi

Theo tài liệu kỹ thuật:

Sau khi khắc phục nguyên nhân:

  • Tắt khóa điện (Starting Switch OFF)

hoặc

  • Tắt nguồn AC200V (Breaker OFF)

sau đó khởi động lại xe để kiểm tra.

Nguyên nhân gây lỗi L03 DWP6KY

Theo tài liệu Komatsu, chỉ có 02 nguyên nhân:

1. Chập mạch dây điện (Hot short circuit in wiring harness)

Đây là nguyên nhân được kiểm tra đầu tiên.

Có thể xảy ra tại:

  • Dây nguồn ATT1 Solenoid
  • Dây mass
  • Giắc nối
  • Bó dây giữa Master Controller và Solenoid

2. Hỏng Master Controller

Nếu toàn bộ hệ thống dây dẫn đạt tiêu chuẩn nhưng lỗi vẫn tồn tại thì nguyên nhân được xác định là:

  • Master Controller bị hỏng bên trong.

Theo tài liệu của Komatsu:

Đây là lỗi hỏng nội bộ của bộ điều khiển và không thể tiếp tục chẩn đoán ở cấp độ hiện trường.

Quy trình kiểm tra lỗi L03 DWP6KY

Thực hiện đúng trình tự sau.

Bước 1

Đưa khóa điện về vị trí OFF.

Bước 2

Đảm bảo:

  • Đèn báo hệ thống đã tắt hoàn toàn.
  • Ngắt giắc pin (Battery Plug).

Bước 3

Tháo giắc V56.

Kết nối đầu chuyển T-Adapter vào phía giắc cái (Female Side).

Bước 4

Cắm lại Battery Plug.

Bật khóa điện sang vị trí ON.

Bước 5

Đo điện áp giữa:

  • V56 (Female) chân (1)
  • V56 (Female) chân (2)

Giá trị tiêu chuẩn

Điện áp tối đa: 2.5V

Nếu điện áp vượt quá giới hạn này thì hệ thống dây dẫn đang bị chập mạch.

Tiêu chuẩn đánh giá

Hạng mụcTiêu chuẩn
Điện áp giữa V56 chân (1) và (2)Tối đa 2.5V

Kết luận theo tài liệu Komatsu

Nếu điện áp vượt quá 2.5V

Kiểm tra:

  • Dây điện
  • Giắc nối V56
  • Bó dây từ Master Controller đến ATT1 Solenoid
  • Hiện tượng chập nguồn trong hệ thống dây.

Nếu điện áp đúng tiêu chuẩn nhưng lỗi vẫn xuất hiện

Theo tài liệu kỹ thuật:

Master Controller bị hỏng và cần thay thế.

Tài liệu nêu rõ đây là lỗi nội bộ nên không có quy trình sửa chữa chi tiết đối với bộ điều khiển.

Sơ đồ mạch liên quan

Theo sơ đồ trong tài liệu:

  • Master Controller
  • Connector C02 (AMP-40B)
  • Chân điều khiển:
    • Pin 97
    • Pin 115
  • Connector V56 (DT-2)
  • ATT1 B Solenoid

Điện trở cuộn coil ATT1 Solenoid:

17.5 Ω

Lưu ý khi sửa chữa

Trong quá trình kiểm tra:

  • Luôn tắt khóa điện trước khi tháo giắc.
  • Ngắt Battery Plug trước khi đo kiểm.
  • Chỉ đo điện áp theo đúng vị trí V56 được chỉ định.
  • Không kết luận hỏng Master Controller khi chưa hoàn thành bước kiểm tra dây dẫn.
  • Chỉ thay Master Controller sau khi xác nhận hệ thống dây điện hoàn toàn đạt tiêu chuẩn.

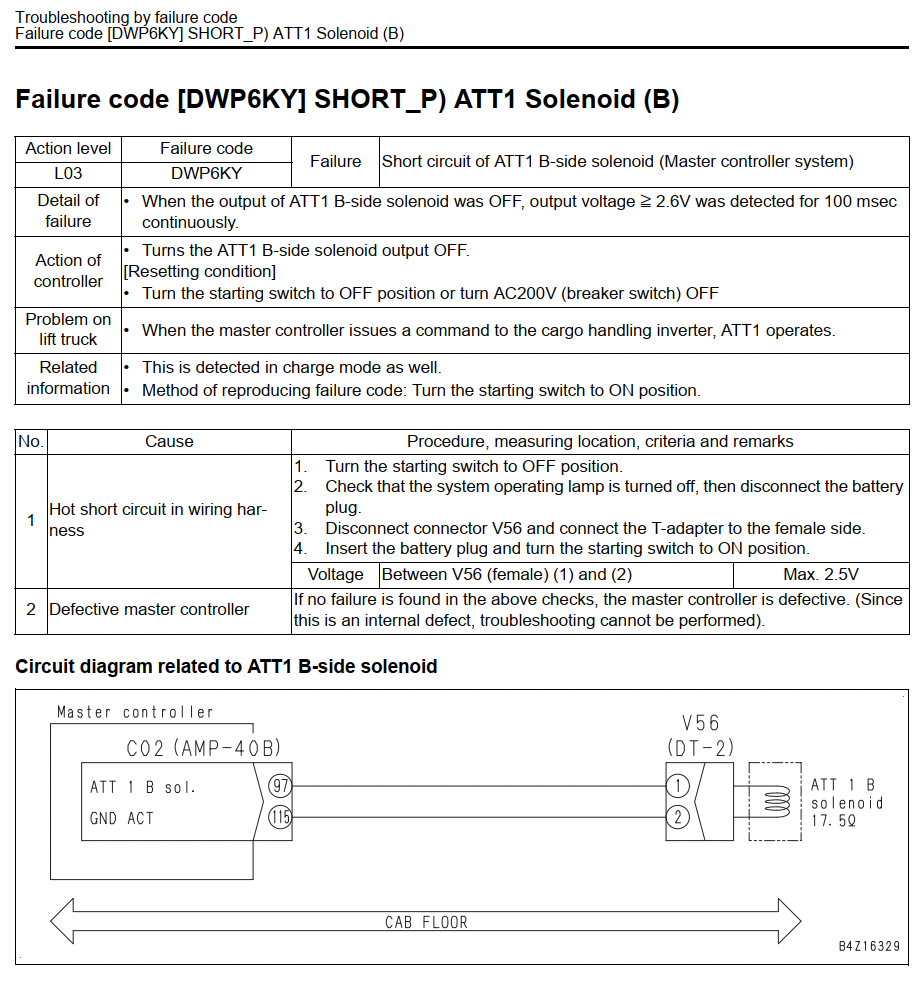

Tài liệu kỹ thuật hãng Komatsu hướng dẫn sửa lỗi L03 DWP6KY


Kết luận

Lỗi L03 DWP6KY trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi ATT1 Solenoid (B) bị chập mạch (Short Circuit) trong hệ thống điều khiển của Master Controller. Theo tài liệu kỹ thuật Komatsu, việc chẩn đoán cần bắt đầu từ kiểm tra bó dây và giắc kết nối V56, đo điện áp giữa hai chân theo đúng tiêu chuẩn không vượt quá 2.5V. Nếu toàn bộ hệ thống dây điện đều đạt yêu cầu nhưng lỗi vẫn xuất hiện thì kết luận cuối cùng là Master Controller bị hỏng và cần thay thế.
