Hướng Dẫn Sửa Lỗi L03 DWP7KA ATT2 Solenoid (A) Trên Xe Nâng Điện Komatsu FE25-1, FE25H-1 Và FE30-1

Lỗi L03 DWP7KA là gì?

Mã L03 DWP7KA – ATT2 Solenoid (A) xuất hiện trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn FE30-1 khi hệ thống điều khiển phát hiện hở mạch (Open circuit) của cuộn điện từ ATT2 A-side Solenoidthuộc hệ thống Master Controller.

Theo tài liệu kỹ thuật của Komatsu:

Khi đầu ra điều khiển ATT2 A-side Solenoid được kích hoạt (ON), dòng điện đo được giảm xuống thấp hơn giá trị quy định liên tục trong 500 ms, bộ điều khiển sẽ ghi nhận và hiển thị lỗi L03 DWP7KA.

Hiện tượng khi xuất hiện lỗi L03 DWP7KA

Khi xe xuất hiện lỗi này sẽ có các biểu hiện sau:

ATT2 A-side Solenoid không hoạt động.
Xe chỉ hiển thị thông báo lỗi.
Tắt khóa điện (OFF) hoặc chuyển sang chế độ sạc sẽ reset thông báo lỗi.
Lỗi không được phát hiện khi xe đang ở chế độ sạc.
Có thể tái hiện lỗi bằng cách bật khóa điện sang vị trí ON.

Nguyên nhân gây lỗi L03 DWP7KA

Theo tài liệu Komatsu, lỗi được xác định từ 3 nguyên nhân chính:

1. ATT2 A-side Solenoid bị hỏng

Đây là nguyên nhân được kiểm tra đầu tiên.

2. Hở dây điện hoặc tiếp xúc kém trên dây dẫn

Có thể do:

Đứt dây điện
Giắc cắm lỏng
Chân giắc oxy hóa
Tiếp xúc kém trong bó dây điện

3. Master Controller bị hỏng

Nếu toàn bộ cuộn coil và hệ thống dây điện đều đạt tiêu chuẩn thì nguyên nhân còn lại là Master Controller bị lỗi bên trong.

Hướng dẫn kiểm tra và sửa lỗi L03 DWP7KA

Bước 1: Tắt nguồn xe

Chuyển khóa điện về vị trí OFF.
Xác nhận đèn hệ thống đã tắt hoàn toàn.
Ngắt giắc pin (Battery Plug).

Bước 2: Kiểm tra ATT2 A-side Solenoid

Tháo giắc V53.

Lắp T-adapter vào phía giắc đực (Male).

Đo điện trở:

Giữa chân (1) và (2) của giắc V53 (Male)

Tiêu chuẩn:

17.5 ± 0.5 Ω

Kết quả

Nếu ngoài tiêu chuẩn → ATT2 A-side Solenoid hỏng, cần thay thế.
Nếu đúng tiêu chuẩn → tiếp tục kiểm tra dây điện.

Bước 3: Kiểm tra dây dẫn

Tiếp tục:

Tắt khóa điện.
Ngắt pin.
Tháo giắc V53 và C02.
Gắn socket vào phía cái của C02.
Gắn T-adapter vào phía cái của V53.

Đo điện trở theo các vị trí sau:

Đo đường dây số 1

Giữa:

V53 (Female) chân (1)

và

C02 (Female) chân 105

Tiêu chuẩn:

≤ 1 Ω

Đo đường dây số 2

Giữa:

V53 (Female) chân (2)

và

C02 (Female) chân 115

Tiêu chuẩn:

≤ 1 Ω

Kết quả

Nếu điện trở lớn hơn 1 Ω:

Kiểm tra đứt dây.
Kiểm tra chân giắc.
Kiểm tra tiếp xúc trong bó dây.
Sửa chữa hoặc thay dây điện nếu cần.

Bước 4: Kiểm tra Master Controller

Nếu:

ATT2 Solenoid đạt 17.5 ±0.5 Ω
Dây điện đều nhỏ hơn 1 Ω

nhưng lỗi L03 DWP7KA vẫn xuất hiện thì kết luận:

Master Controller bị hỏng bên trong.

Theo tài liệu Komatsu:

Đây là lỗi nội bộ của bộ điều khiển nên không thể thực hiện sửa chữa bằng các bước kiểm tra thông thường, cần thay thế hoặc sửa chữa bộ điều khiển chuyên dụng.

Sơ đồ mạch liên quan

Hệ thống ATT2 A-side Solenoid được kết nối như sau:

Master Controller
Giắc C02 (AMP-40B)
Chân 105
Chân 115
Giắc V53 (DT-2)
ATT2 A-side Solenoid
Điện trở chuẩn của Solenoid:
17.5 Ω

Lưu ý khi sửa lỗi L03 DWP7KA

Trong quá trình kiểm tra cần:

Luôn tắt khóa điện trước khi tháo giắc.
Ngắt Battery Plug để đảm bảo an toàn.
Không đo điện trở khi hệ thống còn cấp nguồn.
Kiểm tra kỹ tình trạng oxy hóa hoặc lỏng chân giắc trước khi kết luận hỏng bộ điều khiển.
Chỉ thay Master Controller sau khi đã xác nhận cuộn coil và dây dẫn đều đạt tiêu chuẩn.

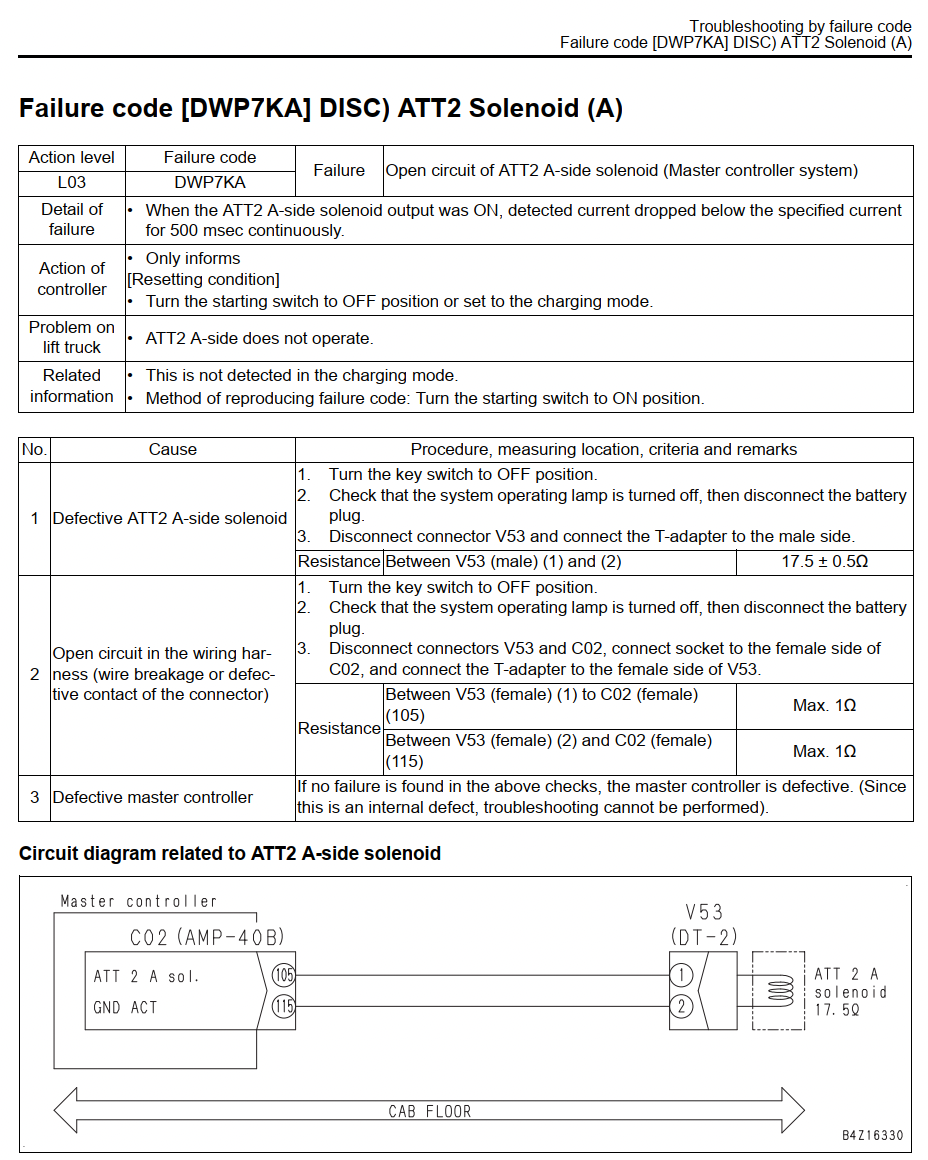

Tài liệu kỹ thuật hãng Komatsu hướng dẫn sửa lỗi L03 DWP7KA

Kết luận

Lỗi L03 DWP7KA ATT2 Solenoid (A) trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi hở mạch cuộn điện từ ATT2 A-side Solenoid trong hệ thống điều khiển chính. Theo quy trình của Komatsu, cần kiểm tra lần lượt cuộn solenoid, hệ thống dây dẫn và cuối cùng mới kết luận Master Controller bị hỏng. Việc thực hiện đúng trình tự sẽ giúp xác định chính xác nguyên nhân, giảm thời gian sửa chữa và tránh thay thế linh kiện không cần thiết.
