Hướng Dẫn Sửa Lỗi L03 DWP7KB (SHORT) ATT2 Solenoid (A) Trên Xe Nâng Điện Komatsu FE25-1, FE25H-1 Và FE30-1

Lỗi L03 DWP7KB là gì?

L03 DWP7KB (SHORT) ATT2 Solenoid (A) là mã lỗi xuất hiện trên xe nâng điện 2.5 tấn KomatsuFE25-1, FE25H-1 và xe nâng điện 3 tấn FE30-1 khi hệ thống phát hiện ngắn mạch (Short to Ground) tại cuộn điện từ ATT2 Solenoid A-side thuộc hệ thống Master Controller.

Theo tài liệu kỹ thuật của Komatsu, lỗi được ghi nhận khi:

ATT2 A-side Solenoid đang được điều khiển ON.
Dòng điện đầu ra vượt quá giá trị cho phép.
Chức năng bảo vệ quá dòng (Overcurrent Protection) hoạt động liên tục trong 100 mili giây.

Hiện tượng khi xuất hiện lỗi L03 DWP7KB

Khi lỗi L03 DWP7KB xảy ra:

ATT2 A-side Solenoid không hoạt động.
Chức năng điều khiển ATT2 bị vô hiệu.
Xe có thể mất một số chức năng thủy lực liên quan đến ATT2.
Lỗi chỉ được phát hiện khi xe hoạt động, không phát hiện trong chế độ sạc.

Điều kiện xóa lỗi

Theo tài liệu của Komatsu:

Chuyển khóa điện về vị trí OFF, hoặc
Đưa xe vào Charging Mode.

Sau khi bật khóa điện trở lại, nếu nguyên nhân đã được khắc phục thì mã lỗi sẽ không còn xuất hiện.

Nguyên nhân gây lỗi L03 DWP7KB

Theo tài liệu sửa chữa của Komatsu, có 03 nguyên nhân chính:

1. ATT2 A-side Solenoid bị hỏng

Cuộn coil của van điện từ ATT2 bị chập hoặc hỏng khiến dòng điện vượt giới hạn cho phép.

2. Dây điện bị chập

Dây dẫn từ Master Controller tới ATT2 Solenoid bị chạm mass hoặc chập trong bó dây điện.

3. Master Controller bị hỏng

Nếu toàn bộ hệ thống dây điện và Solenoid đều đạt tiêu chuẩn thì nguyên nhân còn lại là Master Controller bị lỗi bên trong.

Theo tài liệu Komatsu, đây là lỗi nội bộ nên không thể kiểm tra sửa chữa chi tiết, cần thay thế bộ điều khiển.

Quy trình kiểm tra và sửa lỗi L03 DWP7KB

Bước 1: Tắt nguồn

Chuyển khóa điện về OFF.
Xác nhận đèn hệ thống đã tắt hoàn toàn.
Ngắt giắc pin (Battery Plug).

Bước 2: Kiểm tra ATT2 A-side Solenoid

Tháo giắc V53.

Lắp T-adapter vào đầu V53 (Male).

Đo điện trở giữa:

Chân (1)
Chân (2)

Giá trị tiêu chuẩn:

17.5 ± 0.5 Ω

Kết luận

Nếu điện trở đúng tiêu chuẩn → Solenoid bình thường.
Nếu điện trở ngoài giới hạn → Thay ATT2 A-side Solenoid.

Bước 3: Kiểm tra dây điện

Tiếp tục:

Tháo giắc C02 và V53.
Lắp T-adapter vào đầu C02 (Female).

Kiểm tra thông mạch:

Giữa chân (105) và tất cả các chân còn lại.

Tiêu chuẩn

Không được thông mạch (No Continuity).

Kết luận

Nếu có thông mạch:

Bó dây điện bị chập.
Sửa chữa hoặc thay thế dây điện.

Bước 4: Kiểm tra Master Controller

Nếu:

ATT2 Solenoid đạt chuẩn.
Dây điện không bị chập.

=> Kết luận theo tài liệu Komatsu:

Master Controller bị hỏng bên trong.

Do đây là lỗi nội bộ nên không có quy trình sửa chữa, cần thay thế Master Controller.

Sơ đồ mạch liên quan

Hệ thống điều khiển gồm:

Master Controller
Giắc C02
Giắc V53
ATT2 A-side Solenoid

Thông số cuộn coil:

17.5 Ω

Lưu ý khi sửa lỗi L03 DWP7KB

Trong quá trình kiểm tra cần:

Luôn tắt khóa điện trước khi tháo giắc.
Xác nhận đèn hệ thống đã tắt hoàn toàn.
Ngắt pin trước khi đo điện trở.
Không đo điện trở khi hệ thống còn cấp điện.
Chỉ thay Master Controller sau khi đã xác nhận Solenoid và dây điện đều đạt tiêu chuẩn.

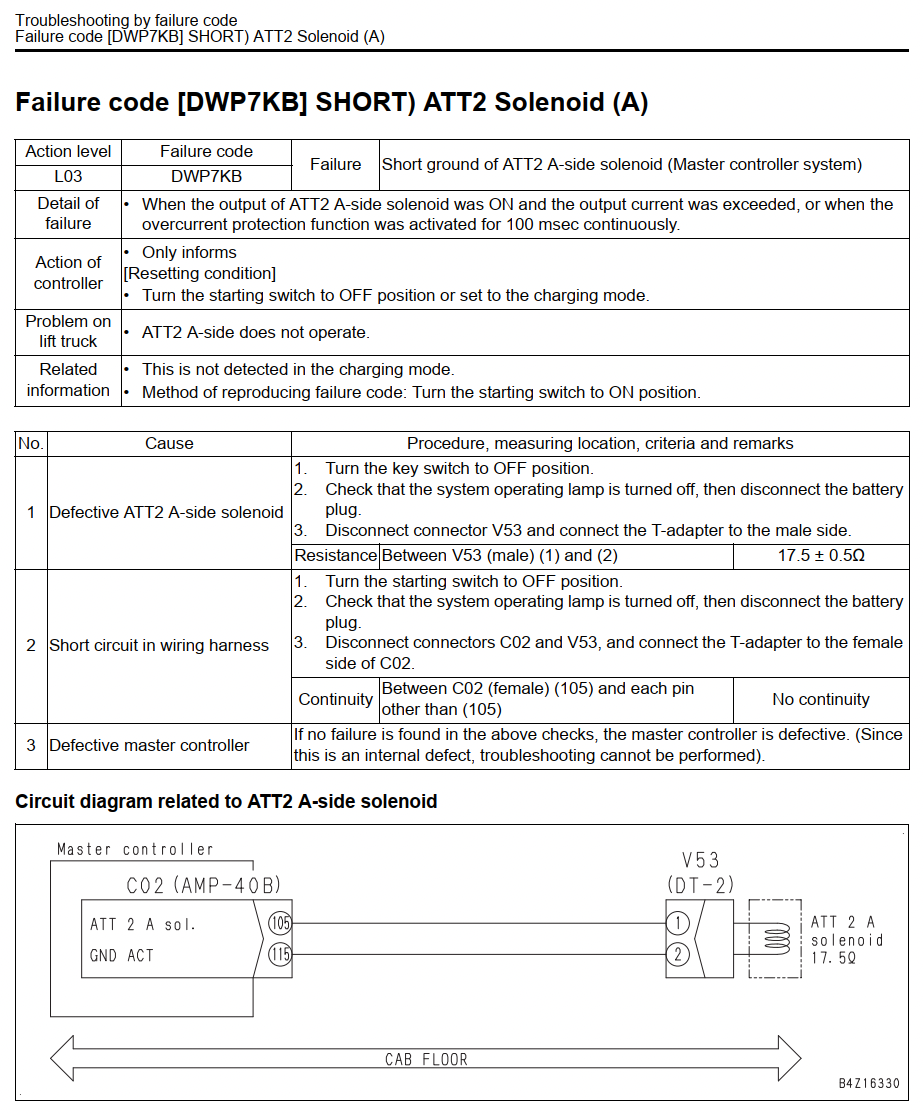

Tài liệu kỹ thuật hãng Komatsu hướng dẫn sửa lỗi L03 DWP7KB

Tổng kết

L03 DWP7KB (SHORT) ATT2 Solenoid (A) là lỗi báo ngắn mạch cuộn điện từ ATT2 A-side trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1. Theo tài liệu kỹ thuật của Komatsu, quy trình xử lý bao gồm:

Kiểm tra điện trở ATT2 A-side Solenoid (17.5 ± 0.5 Ω).
Kiểm tra dây điện từ Master Controller đến Solenoid để phát hiện chập mạch.
Nếu Solenoid và dây điện đều đạt tiêu chuẩn thì thay thế Master Controller do lỗi nội bộ.

Thực hiện đúng quy trình kiểm tra sẽ giúp xác định chính xác nguyên nhân, hạn chế thay thế linh kiện không cần thiết và đảm bảo xe nâng hoạt động ổn định sau khi sửa chữa.
