Hướng Dẫn Sửa Lỗi L03 DWP7KY Trên Xe Nâng Điện Komatsu FE25-1, FE25H-1 Và FE30-1 – SHORT_P ATT2 Solenoid (A)

Hướng Dẫn Sửa Lỗi L03 DWP7KY Trên Xe Nâng Điện Komatsu FE25-1, FE25H-1 Và FE30-1

Mã L03 DWP7KY là lỗi liên quan đến SHORT_P ATT2 Solenoid (A) trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 (2.5 tấn) và Komatsu FE30-1 (3 tấn). Đây là lỗi được bộ điều khiển trung tâm (Master Controller) phát hiện khi mạch điều khiển cuộn điện từ ATT2 phía A bị chập điện.

Nếu không xử lý kịp thời, hệ thống sẽ ngừng điều khiển đầu ra ATT2 nhằm bảo vệ bộ điều khiển và các linh kiện điện trên xe. Dòng FE25-1 và FE30-1 sử dụng chung nền tảng điều khiển nên quy trình chẩn đoán mã lỗi này tương tự nhau.

Thông tin mã lỗi L03 DWP7KY

  • Mức cảnh báo: L03
  • Mã lỗi: DWP7KY
  • Tên đầy đủ: SHORT_P ATT2 Solenoid (A)
  • Mô tả lỗi: Chập mạch cuộn điện từ ATT2 phía A trong hệ thống Master Controller.

Điều kiện phát sinh lỗi

Theo tài liệu kỹ thuật Komatsu, lỗi được ghi nhận khi:

Trong thời điểm bộ điều khiển không cấp tín hiệu (OFF) cho cuộn điện từ ATT2 phía A, hệ thống vẫn phát hiện điện áp đầu ra từ 2.6V trở lên liên tục trong 100 ms.

Điều này cho thấy đường điều khiển đang xuất hiện hiện tượng chập hoặc điện áp bất thường.

Phản ứng của xe khi xuất hiện lỗi

Khi phát hiện mã L03 DWP7KY, bộ điều khiển sẽ:

  • Tắt đầu ra điều khiển ATT2 A-side Solenoid.
  • Ngừng điều khiển cơ cấu ATT2 để bảo vệ hệ thống.

Điều kiện xóa lỗi

Có thể reset lỗi bằng một trong hai cách:

  • Tắt khóa điện (Starting Switch OFF).
  • Hoặc ngắt nguồn AC200V (Breaker Switch OFF).

Hiện tượng trên xe

Theo tài liệu Komatsu:

  • Khi Master Controller phát lệnh đến Cargo Handling Inverter, ATT2 sẽ hoạt động.
  • Lỗi này cũng có thể xuất hiện trong chế độ sạc (Charge Mode).
  • Có thể tái hiện lỗi bằng cách bật khóa điện sang vị trí ON.

Nguyên nhân gây lỗi L03 DWP7KY

Theo tài liệu kỹ thuật, có hai nguyên nhân chính.

1. Chập dây điện trong hệ thống dây dẫn (Hot short circuit in wiring harness)

Đây là nguyên nhân cần kiểm tra đầu tiên.

Quy trình kiểm tra

Bước 1

Chuyển khóa điện sang vị trí OFF.

Bước 2

Đảm bảo đèn báo hệ thống đã tắt hoàn toàn rồi tháo giắc pin (Battery Plug).

Bước 3

Tháo giắc V53 và kết nối T-Adapter vào phía giắc cái.

Bước 4

Cắm lại Battery Plug và bật khóa điện sang vị trí ON.

Giá trị tiêu chuẩn

Đo điện áp:

  • Giữa chân (1) của giắc V53 (phía giắc cái) và chân (2).

Tiêu chuẩn:

  • Điện áp tối đa: 2.5V

Nếu điện áp vượt quá giá trị này, cần kiểm tra và sửa chữa hệ thống dây dẫn vì có hiện tượng chập mạch.

2. Master Controller bị hỏng

Nếu hệ thống dây dẫn đạt tiêu chuẩn nhưng lỗi vẫn xuất hiện thì theo tài liệu Komatsu:

  • Bộ điều khiển trung tâm (Master Controller) đã bị hỏng bên trong.
  • Đây là lỗi nội bộ nên không thể sửa chữa bằng quy trình kiểm tra thông thường.
  • Cần thay thế Master Controller.

Sơ đồ mạch liên quan

Theo sơ đồ điện trong tài liệu:

Các thành phần chính gồm:

  • Master Controller
  • Giắc C02 (AMP-40B)
  • ATT2 A Solenoid
  • Giắc V53 (DT-2)
  • Điện trở cuộn solenoid khoảng 17.5Ω

Đường dây kết nối trực tiếp từ Master Controller đến ATT2 Solenoid thông qua giắc V53.

Quy trình xử lý lỗi L03 DWP7KY

Để xử lý đúng quy trình kỹ thuật, nên thực hiện theo thứ tự:

  1. Tắt khóa điện.
  2. Ngắt Battery Plug.
  3. Tháo giắc V53.
  4. Gắn T-Adapter.
  5. Cấp nguồn lại.
  6. Đo điện áp giữa chân (1) và (2).
  7. Nếu điện áp lớn hơn 2.5V, kiểm tra dây dẫn và vị trí chập.
  8. Nếu dây dẫn bình thường nhưng lỗi vẫn còn, thay Master Controller.

Lưu ý khi sửa chữa

  • Luôn ngắt nguồn trước khi tháo các giắc điện.
  • Không đo điện áp khi chưa thực hiện đúng trình tự trong tài liệu.
  • Không thay Master Controller khi chưa xác nhận hệ thống dây dẫn đạt tiêu chuẩn.
  • Sau khi sửa chữa cần bật khóa điện để kiểm tra khả năng xóa lỗi và xác nhận ATT2 hoạt động bình thường.

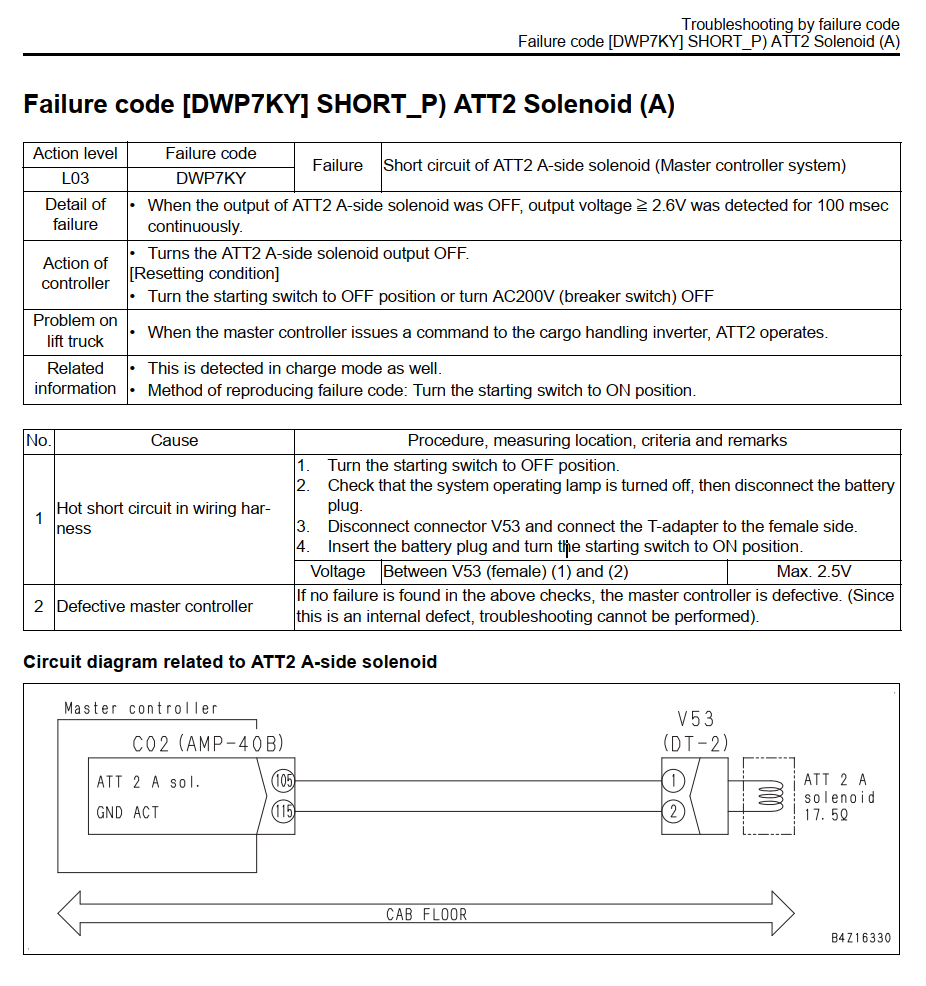

Tài liệu kỹ thuật hãng Komatsu hướng dẫn sửa lỗi L03 DWP7KY


Kết luận

Mã L03 DWP7KY – SHORT_P ATT2 Solenoid (A) trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi báo chập mạch cuộn điện từ ATT2 phía A. Theo tài liệu kỹ thuật Komatsu, kỹ thuật viên cần ưu tiên kiểm tra hệ thống dây điện và đo điện áp tại giắc V53 với giá trị tiêu chuẩn không vượt quá 2.5V. Nếu hệ thống dây dẫn không có bất thường nhưng lỗi vẫn tồn tại thì nguyên nhân được xác định là Master Controller bị hỏng và cần thay thế. Toàn bộ quy trình trên được thực hiện theo hướng dẫn chẩn đoán của Komatsu dành cho dòng xe FE25-1, FE25H-1 và FE30-1.
