Lỗi L03 DWP8KB là gì?

L03 DWP8KB (ATT2 Solenoid (B) SHORT) là mã lỗi xuất hiện trên các dòng:

Theo tài liệu kỹ thuật Komatsu, mã lỗi này báo ngắn mạch xuống mass (Short Ground) của cuộn điện từ ATT2 Solenoid B thuộc hệ thống Master Controller.

Khi bộ điều khiển kích hoạt ATT2 B-side Solenoid, nếu dòng điện vượt quá giới hạn cho phép hoặc chức năng bảo vệ quá dòng hoạt động liên tục trong 100 ms, hệ thống sẽ ghi nhận lỗi L03 DWP8KB.

Hiện tượng khi xuất hiện lỗi L03 DWP8KB

Khi lỗi xảy ra, xe có các biểu hiện sau:

  • Hiển thị mã lỗi L03 DWP8KB trên màn hình.
  • ATT2 B-side Solenoid không hoạt động.
  • Chức năng điều khiển liên quan đến ATT2 B-side bị vô hiệu.

Theo tài liệu, lỗi này không được phát hiện khi xe ở chế độ sạc.

Điều kiện phát sinh lỗi

Bộ điều khiển sẽ phát hiện lỗi khi:

  • ATT2 B-side Solenoid được kích hoạt (ON).
  • Dòng điện đầu ra vượt quá giới hạn cho phép.
  • Mạch bảo vệ quá dòng hoạt động liên tục trong 100 mili giây.

Điều kiện xóa lỗi

Theo tài liệu Komatsu:

  • Chỉ hiển thị cảnh báo.
  • Để reset lỗi:
    • Chuyển khóa điện về OFF, hoặc
    • Đưa xe vào chế độ sạc.

Muốn kiểm tra lại lỗi, bật khóa điện về vị trí ON.

Nguyên nhân và cách kiểm tra lỗi L03 DWP8KB

Theo tài liệu kỹ thuật Komatsu, cần kiểm tra theo đúng thứ tự dưới đây.

1. Kiểm tra ATT2 B-side Solenoid

Đây là nguyên nhân đầu tiên cần kiểm tra.

Thực hiện

Bước 1

Chuyển khóa điện sang OFF.

Bước 2

Đảm bảo đèn báo hoạt động của hệ thống đã tắt hoàn toàn rồi mới tháo giắc pin.

Bước 3

Ngắt giắc V57 và kết nối đầu đo vào phía giắc đực (Male).

Giá trị tiêu chuẩn

Đo điện trở giữa:

  • V57 (Male) chân (1)
  • V57 (Male) chân (2)

Giá trị tiêu chuẩn:

17.5 ± 0.5 Ω

Kết luận

Nếu điện trở không đạt giá trị tiêu chuẩn thì kết luận:

  • ATT2 B-side Solenoid bị hỏng.
  • Thay mới ATT2 B-side Solenoid.

2. Kiểm tra chập dây điện (Short Circuit in Wiring Harness)

Nếu Solenoid bình thường, tiếp tục kiểm tra hệ thống dây điện.

Thực hiện

Bước 1

Tắt khóa điện.

Bước 2

Đảm bảo đèn hệ thống đã tắt rồi mới tháo giắc pin.

Bước 3

Tháo hai giắc:

  • C02
  • V57

Kết nối đầu đo vào phía giắc cái (Female) của C02.

Kiểm tra thông mạch

Đo giữa:

  • C02 (Female) chân 113
  • với tất cả các chân còn lại (ngoại trừ chân 113)

Tiêu chuẩn

Không được thông mạch (No Continuity).

Kết luận

Nếu phát hiện có thông mạch:

  • Dây điện bị chập mass.
  • Sửa chữa hoặc thay thế bó dây điện.

3. Kiểm tra Master Controller

Nếu:

  • ATT2 Solenoid đạt tiêu chuẩn.
  • Hệ thống dây điện bình thường.

Thì theo tài liệu Komatsu:

Master Controller bị hỏng.

Đây là lỗi bên trong bộ điều khiển nên không thể kiểm tra chi tiết, cần thay thế bộ điều khiển.

Sơ đồ mạch liên quan

Theo sơ đồ kỹ thuật:

  • Master Controller
    • Giắc C02
    • Chân 113
    • Chân 115

↓

  • Giắc V57

↓

  • ATT2 B-side Solenoid

↓

  • Điện trở cuộn coil tiêu chuẩn:

17.5 Ω

Tóm tắt quy trình sửa lỗi L03 DWP8KB

Thực hiện theo đúng trình tự:

  1. Tắt khóa điện và tháo giắc pin.
  2. Đo điện trở ATT2 B-side Solenoid tại giắc V57.
  3. Giá trị chuẩn phải đạt 17.5 ± 0.5 Ω.
  4. Nếu Solenoid tốt, kiểm tra dây điện từ C02 đến V57.
  5. Dây điện phải không thông mạch với các chân khác.
  6. Nếu Solenoid và dây điện đều đạt yêu cầu thì thay Master Controller.

Lưu ý khi sửa chữa

  • Luôn tắt khóa điện trước khi tháo giắc.
  • Xác nhận đèn báo hệ thống đã tắt hoàn toàn trước khi ngắt nguồn pin.
  • Chỉ đo điện trở khi xe đã ngắt hoàn toàn nguồn điện.
  • Thực hiện đúng trình tự kiểm tra để tránh thay nhầm linh kiện.

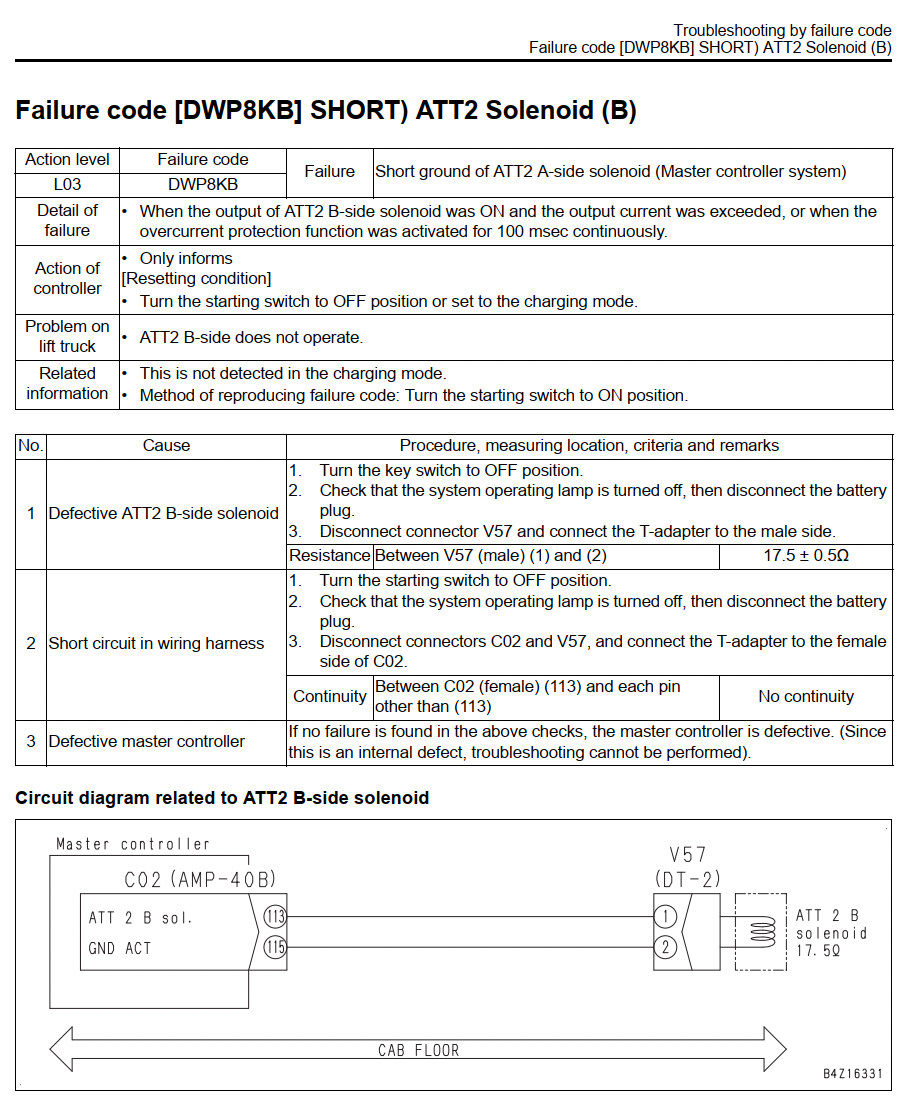

Tài liệu kỹ thuật hãng Komatsu hướng dẫn sửa lỗi L03 DWP8KB


Kết luận

Mã lỗi L03 DWP8KB ATT2 Solenoid (B) SHORT trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 phản ánh tình trạng chập mass của ATT2 B-side Solenoid trong hệ thống Master Controller. Theo tài liệu kỹ thuật Komatsu, việc chẩn đoán cần thực hiện theo ba bước: kiểm tra điện trở cuộn coil ATT2 Solenoid (17.5 ± 0.5 Ω), kiểm tra chập dây điện giữa các giắc C02 và V57, sau đó mới kết luận hỏng Master Controller nếu các hạng mục trước đều đạt tiêu chuẩn. Thực hiện đúng quy trình sẽ giúp xác định chính xác nguyên nhân và nâng cao hiệu quả sửa chữa.
