Hướng Dẫn Sửa Lỗi L03 F7FQKR CAN COMM. (IDKey) Trên Xe Nâng Điện Komatsu FE25-1, FE25H-1 Và FE30-1

Hướng dẫn sửa lỗi L03 F7FQKR CAN COMM. (IDKey) trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 Và FE30-1

Lỗi L03 F7FQKR là gì?

L03 F7FQKR – CAN COMM. (IDKey) là lỗi giao tiếp mạng CAN giữa màn hình hiển thị (Monitor Panel) và bộ điều khiển chìa khóa thông minh (ID Key Controller) trên các dòng xe nâng điện:

  • Komatsu FE25-1 (2.5 tấn)
  • Komatsu FE25H-1 (2.5 tấn)
  • Komatsu FE30-1 (3 tấn)

Theo tài liệu kỹ thuật Komatsu, lỗi này xuất hiện khi màn hình Monitor Panel không nhận được tín hiệu truyền thông từ bộ điều khiển ID Key liên tục trong 3 giây.

Mức cảnh báo: L03

Tên lỗi đầy đủ: L03 F7FQKR CAN COMM. (IDKey)

Điều kiện phát sinh lỗi

Lỗi được ghi nhận khi:

  • Monitor Panel không nhận được dữ liệu từ ID Key Controller trong thời gian liên tục 03 giây.

Biểu hiện khi xe xuất hiện lỗi L03 F7FQKR

Khi xảy ra lỗi, hệ thống điều khiển sẽ:

  • Ngừng xuất tín hiệu tới Travel Inverter.
  • Ngừng xuất tín hiệu tới Pump Inverter.
  • Không thể xác định trạng thái cho phép khởi động xe.
  • Muốn reset lỗi cần:
    • Chuyển chìa khóa về vị trí OFF.

Nếu lỗi xuất hiện ngay khi bật khóa ON thì:

  • Xe không thể di chuyển.
  • Hệ thống nâng hạ không hoạt động.
  • Hệ thống lái điện (Power Steering) cũng không hoạt động.
  • Không thể đăng ký hoặc hủy đăng ký ID Key mới.

Thông tin kỹ thuật liên quan

Theo tài liệu Komatsu:

  • Nếu đồng thời xuất hiện các mã DBNRKR, D8AQKR hoặc D8AQK4 thì có khả năng:
    • Master Controller hỏng.
    • KOMTRAX Terminal hỏng (nếu xe được trang bị).

Ngoài ra:

  • Sau khi bật khóa điện ON, CPU24 từ bộ chuyển đổi DC/DC sẽ kích hoạt quá trình khởi tạo mạng CAN.
  • Dù khóa điện ở vị trí OFF, các bộ điều khiển và màn hình vẫn được cấp nguồn.
  • Tín hiệu CAN là tín hiệu xung nên không thể kiểm tra bằng đồng hồ đo điện áp thông thường.
  • Điện trở kết thúc mạng CAN 120Ω được bố trí tại:
    • N03
    • Monitor Panel

Nguyên nhân gây lỗi L03 F7FQKR

Theo tài liệu sửa chữa Komatsu, cần kiểm tra theo đúng thứ tự dưới đây.

1. Hệ thống truyền thông CAN bị lỗi

Nếu xe đồng thời xuất hiện mã DBNRKR, cần xử lý mã DBNRKR trước rồi mới tiếp tục kiểm tra lỗi L03 F7FQKR.

2. Cầu chì F107 hoặc F116 bị hỏng

Quy trình kiểm tra

Bước 1

Đưa khóa điện về vị trí OFF.

Bước 2

Đảm bảo đèn hệ thống đã tắt hoàn toàn.

Bước 3

Ngắt giắc pin.

Bước 4

Tháo cầu chì:

  • F107
  • F116

Nếu cầu chì bị đứt, theo tài liệu Komatsu cần kiểm tra khả năng dây điện bị chạm mass.

Giá trị tiêu chuẩn

Đo điện trở:

  • Giữa hai đầu F107: ≤ 1 Ω
  • Giữa hai đầu F116: ≤ 1 Ω

Nếu vượt quá tiêu chuẩn cần thay cầu chì hoặc xử lý nguyên nhân gây chập trước khi lắp cầu chì mới.

3. Đứt dây hoặc tiếp xúc kém trong dây điện

Thực hiện

  • Chuyển khóa điện OFF.
  • Xác nhận hệ thống đã tắt.
  • Ngắt giắc pin.
  • Rút giắc:
    • CM01
    • M13

Kiểm tra điện trở

Đo các vị trí sau:

CM01 (chân 7) ↔ Mass của ổ khóa

Tiêu chuẩn:

≤ 1 Ω

CM01 (chân 11) ↔ M13 (chân 3)

Tiêu chuẩn:

≤ 1 Ω

CM01 (chân 12) ↔ M13 (chân 9)

Tiêu chuẩn:

≤ 1 Ω

Nếu điện trở lớn hơn tiêu chuẩn:

  • Kiểm tra dây dẫn.
  • Kiểm tra đầu nối.
  • Kiểm tra chân cắm bị oxy hóa hoặc lỏng.

4. Mất nguồn cấp cho bộ điều khiển ID Key

Quy trình kiểm tra

  1. Chuyển khóa OFF.
  2. Đảm bảo hệ thống đã tắt.
  3. Ngắt giắc M13.
  4. Cắm lại pin.
  5. Bật khóa ON.

Nếu điện áp bất thường cần kiểm tra hoặc thay dây điện.

Điện áp tiêu chuẩn

Đo:

M13 chân (1) ↔ chân (7)

Khoảng:

24 VDC

Đo:

M13 chân (2) ↔ chân (7)

Khoảng:

24 VDC

Nếu không đạt điện áp tiêu chuẩn:

  • Kiểm tra nguồn cấp.
  • Kiểm tra dây nguồn.
  • Kiểm tra hộp cầu chì.
  • Kiểm tra đầu nối.

5. Bộ điều khiển ID Key hỏng

Nếu toàn bộ các bước trên đều đạt tiêu chuẩn nhưng lỗi vẫn còn, theo tài liệu Komatsu kết luận:

ID Key Controller bị hỏng bên trong.

Do đây là lỗi phần cứng nội bộ nên không thể sửa chữa, cần thay thế bộ điều khiển ID Key mới.

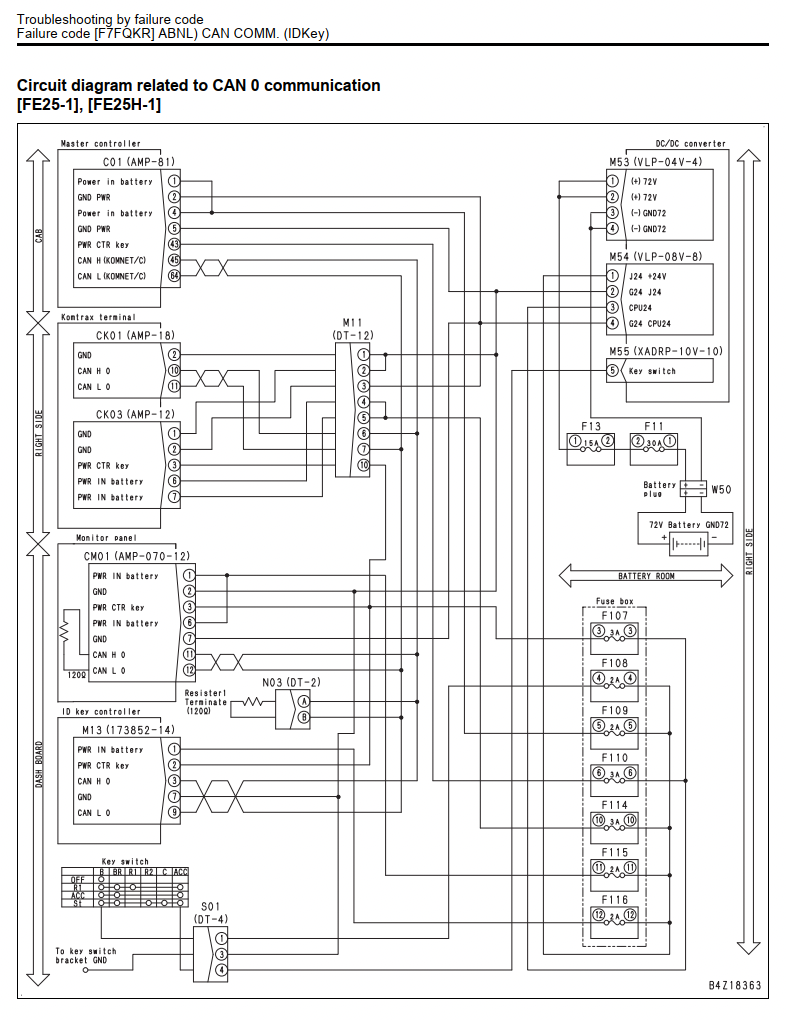

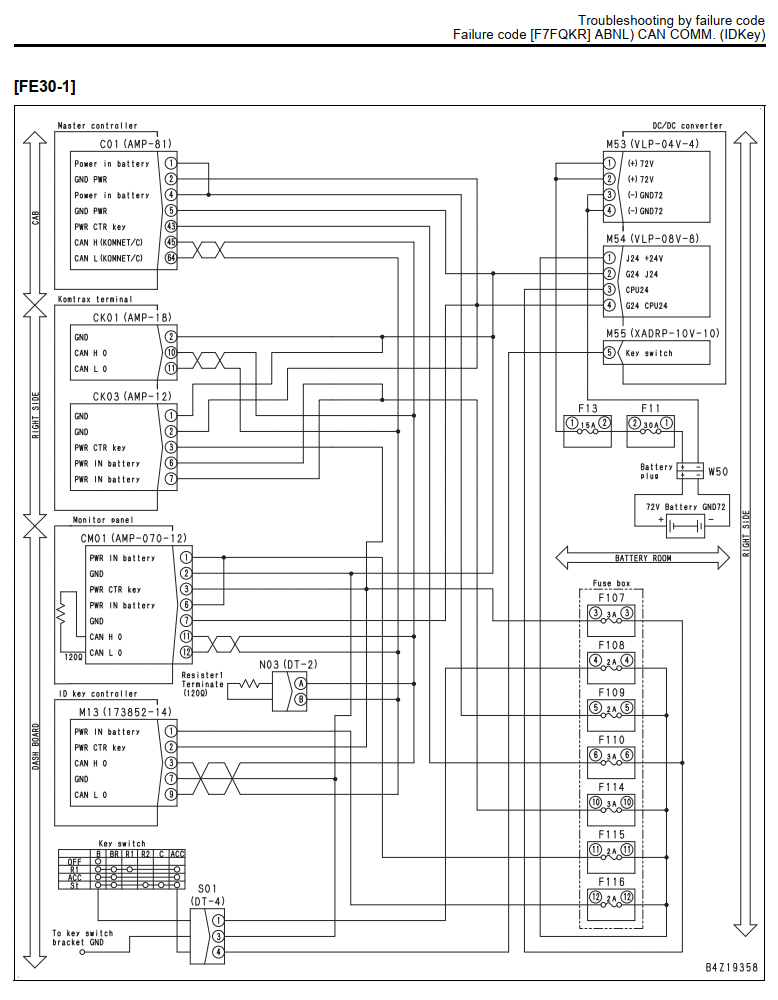

Sơ đồ mạch liên quan

Theo sơ đồ điện Komatsu dành cho:

  • Komatsu FE25-1
  • Komatsu FE25H-1
  • Komatsu FE30-1

Các thành phần liên quan gồm:

  • Master Controller
  • Monitor Panel (CM01)
  • ID Key Controller (M13)
  • Điện trở kết thúc CAN N03 (120Ω)
  • Fuse Box (F107, F116)
  • DC/DC Converter
  • Key Switch

Việc kiểm tra nên thực hiện theo đúng sơ đồ mạch của từng model để xác định chính xác vị trí dây dẫn và chân giắc.

Lưu ý khi sửa lỗi L03 F7FQKR

Trong quá trình kiểm tra cần:

  • Luôn chuyển khóa điện về OFF trước khi tháo giắc.
  • Chờ toàn bộ hệ thống tắt hoàn toàn.
  • Ngắt giắc pin trước khi đo điện trở.
  • Không đo trực tiếp tín hiệu CAN bằng đồng hồ điện áp vì đây là tín hiệu xung.
  • Chỉ thay ID Key Controller sau khi đã loại trừ toàn bộ nguyên nhân về nguồn, cầu chì và dây dẫn.

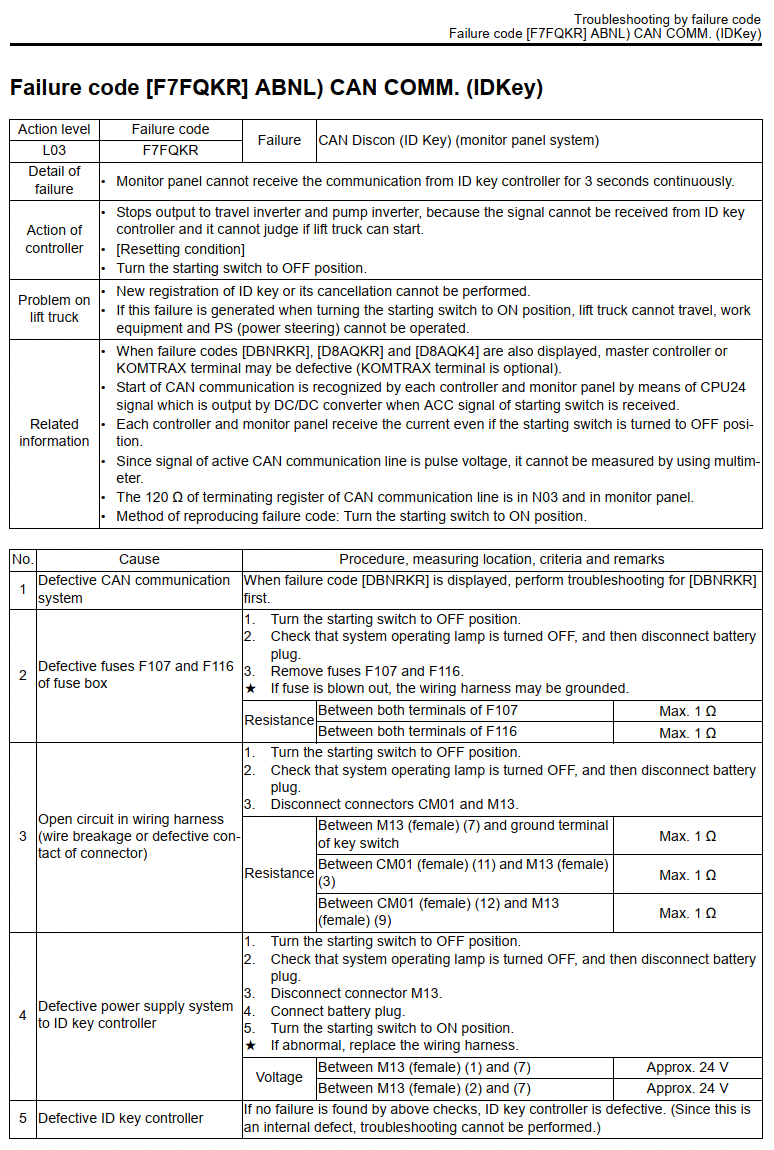

Tài liệu kỹ thuật Komatsu hướng dẫn sửa lỗi L03 F7FQKR




Kết luận

L03 F7FQKR CAN COMM. (IDKey) là lỗi mất truyền thông CAN giữa Monitor Panel và ID Key Controller trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1. Theo quy trình của Komatsu, kỹ thuật viên cần kiểm tra lần lượt hệ thống CAN, cầu chì F107/F116, dây dẫn, nguồn cấp đến ID Key Controller trước khi kết luận thay thế bộ điều khiển ID Key. Thực hiện đúng trình tự sẽ giúp xác định chính xác nguyên nhân và tránh thay thế linh kiện không cần thiết.
