Hướng Dẫn Sửa Lỗi GF11KG Xe Nâng Điện Komatsu FE25-1, FE25H-1, FE30-1 – Travel INV Battery Voltage High (Power Source TRV-INV)

Hướng Dẫn Sửa Lỗi GF11KG Xe Nâng Điện Komatsu FE25-1, FE25H-1 Và FE30-1

Lỗi GF11KG (Power Source - TRV-INV) là lỗi liên quan đến điện áp nguồn cấp cho bộ biến tần di chuyển (Travel Inverter Battery Voltage High) trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1.

Theo tài liệu kỹ thuật của Komatsu, lỗi này xuất hiện khi điện áp nguồn cấp cho Travel Inverter vượt quá giới hạn cho phép, khiến bộ điều khiển ngừng cấp tín hiệu để bảo vệ hệ thống.

Thông tin lỗi GF11KG

  • Mã lỗi: GF11KG
  • Tên lỗi đầy đủ: Travel INV Battery Voltage High (Travel Inverter System)
  • Hệ thống: Power Source (TRV-INV)

Điều kiện phát sinh lỗi GF11KG

Lỗi được ghi nhận khi:

  • Điện áp quá cao được cấp vào Travel Inverter.
  • Điện áp trên tụ điện của Travel Inverter đạt 118V hoặc cao hơn.
  • Điều kiện trên được phát hiện liên tiếp từ 10 lần trở lên trong vòng 200 mili giây.

Hiện tượng khi xe báo lỗi GF11KG

Khi lỗi xuất hiện:

  • Bộ điều khiển ngừng cấp tín hiệu cho Travel Inverter.
  • Xe không thể di chuyển.
  • Khi điện áp trở lại bình thường, hệ thống sẽ tự động khôi phục hoạt động.
  • Nếu lỗi xảy ra trong lúc xe đang chạy, xe có thể trôi theo quán tính (coasting) trước khi dừng.

Thông tin liên quan

Theo tài liệu kỹ thuật Komatsu:

  • Lỗi có thể xuất hiện nếu rút giắc pin khi xe đang tái sinh năng lượng (regenerative braking) hoặc đang sạc.
  • Nếu GF21KG xuất hiện cùng lúc, Pump Inverter cũng sẽ ngừng hoạt động.
  • Có thể tái hiện lỗi bằng cách bật khóa điện sang vị trí ON.

Nguyên nhân và cách kiểm tra lỗi GF11KG

1. Điện áp ắc quy (pin) không đúng

Đây là nguyên nhân đầu tiên cần kiểm tra.

Quy trình kiểm tra

Bước 1

Chuyển khóa điện sang vị trí OFF.

Bước 2

Đảm bảo đèn báo hệ thống đã tắt hoàn toàn.

Bước 3

Ngắt giắc kết nối pin (Battery Plug).

Bước 4

Đo điện áp giữa cực (+) và (-) phía pin của Battery Plug.

Tiêu chuẩn

  • Điện áp tối đa cho phép:
    ≤ 118V

Kết luận

Nếu điện áp pin vượt quá 118V, theo tài liệu kỹ thuật Komatsu cần:

  • Thay thế bộ pin (Battery).

2. Pump Inverter bị hỏng

Nếu điện áp pin bình thường, tiếp tục kiểm tra Pump Inverter.

Quy trình kiểm tra

Bước 1

Tắt khóa điện.

Bước 2

Đảm bảo hệ thống đã tắt hoàn toàn.

Bước 3

Ngắt Battery Plug.

Bước 4

Chờ ít nhất 10 phút.

Bước 5

Tháo cầu chì F14.

Bước 6

Cắm lại Battery Plug.

Bước 7

Đo điện áp giữa:

  • Chân F14 (2)
  • Chân HC07 (-)

Tiêu chuẩn

  • Điện áp tối đa:
    ≤ 118V

Kết luận

Nếu điện áp tại bước này cao hơn điện áp đo được ở bước kiểm tra pin, tài liệu Komatsu kết luận:

  • Pump Inverter có khả năng bị hỏng và cần thay thế.

3. Travel Inverter bị hỏng

Nếu:

  • Điện áp pin bình thường.
  • Pump Inverter hoạt động bình thường.

Nhưng lỗi GF11KG vẫn còn xuất hiện thì theo tài liệu kỹ thuật:

Thay thế Travel Inverter.

Tóm tắt quy trình xử lý lỗi GF11KG

  1. Tắt khóa điện.
  2. Kiểm tra điện áp pin.
  3. Nếu điện áp pin vượt 118V, thay pin.
  4. Nếu pin bình thường, kiểm tra điện áp tại mạch Pump Inverter.
  5. Nếu Pump Inverter bất thường, thay Pump Inverter.
  6. Nếu toàn bộ đều bình thường nhưng lỗi vẫn còn, thay Travel Inverter.

Lưu ý khi sửa lỗi GF11KG

Trong quá trình kiểm tra cần lưu ý:

  • Luôn tắt khóa điện trước khi tháo Battery Plug.
  • Chỉ ngắt giắc pin khi đèn hệ thống đã tắt hoàn toàn.
  • Sau khi ngắt pin để kiểm tra Pump Inverter cần chờ ít nhất 10 phút trước khi thao tác.
  • Không rút Battery Plug khi xe đang tái sinh năng lượng hoặc đang sạc để tránh phát sinh lỗi.
  • Thực hiện đúng vị trí đo điện áp theo tài liệu kỹ thuật của Komatsu.

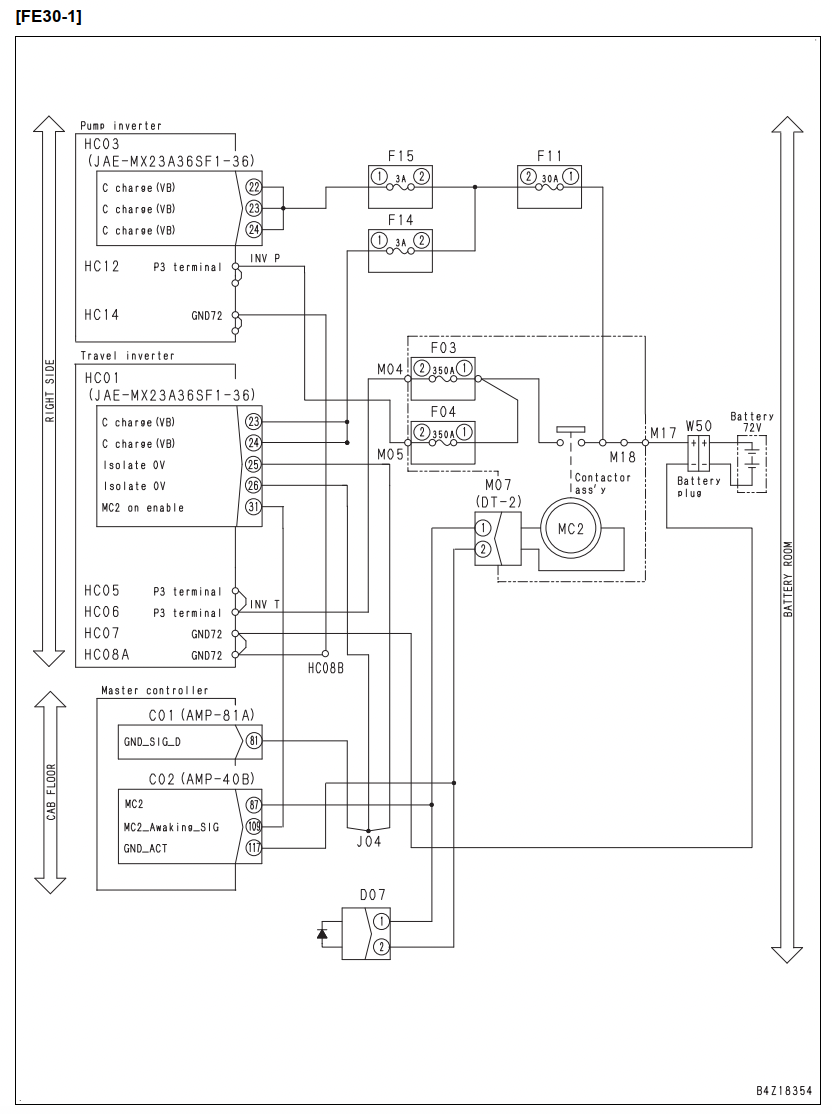

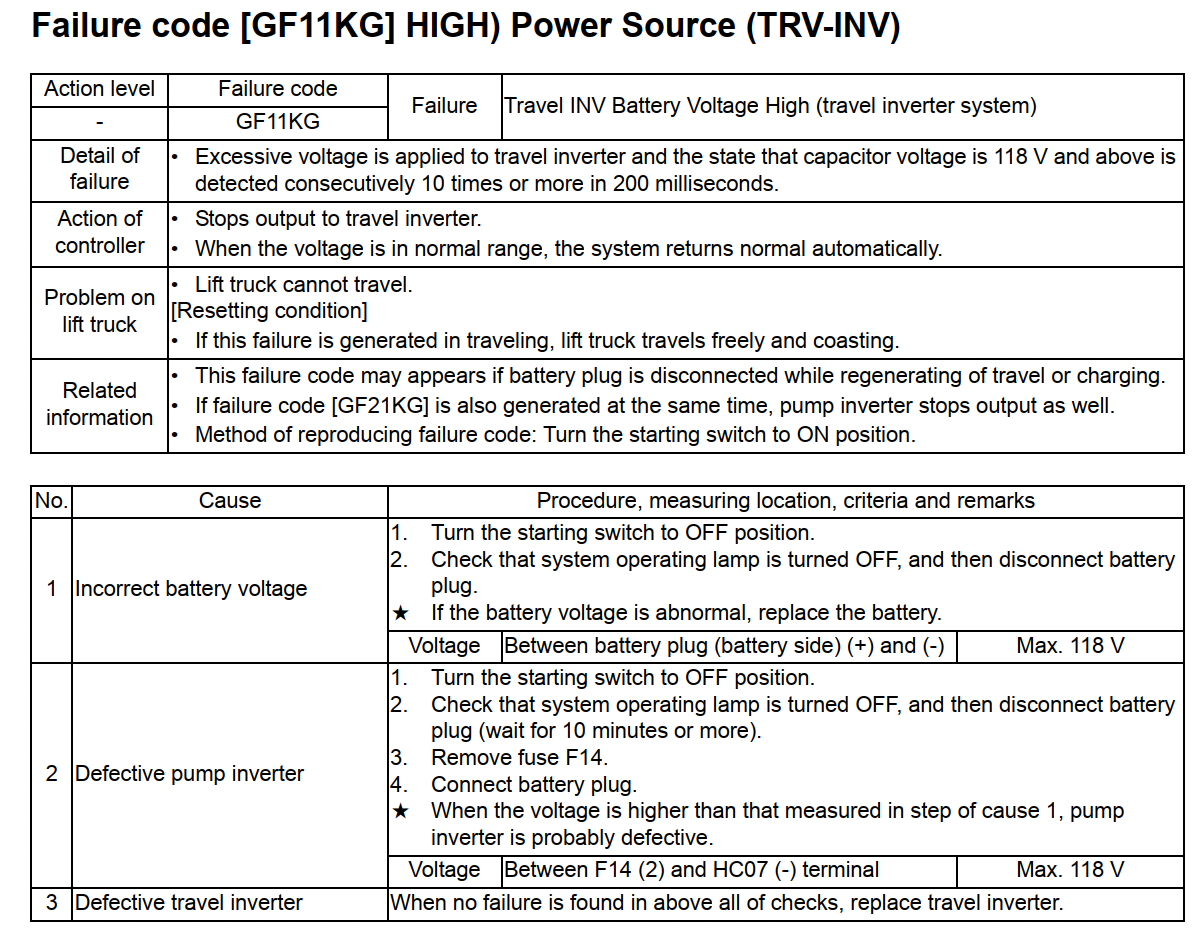

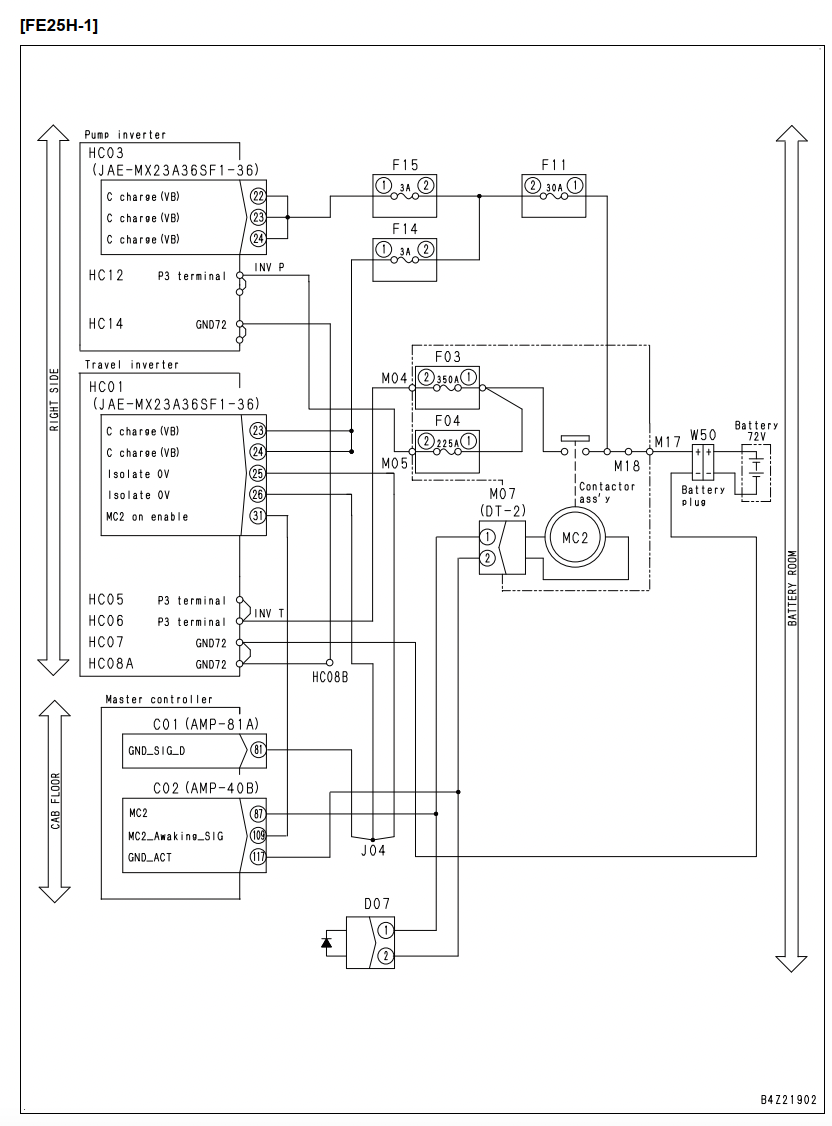

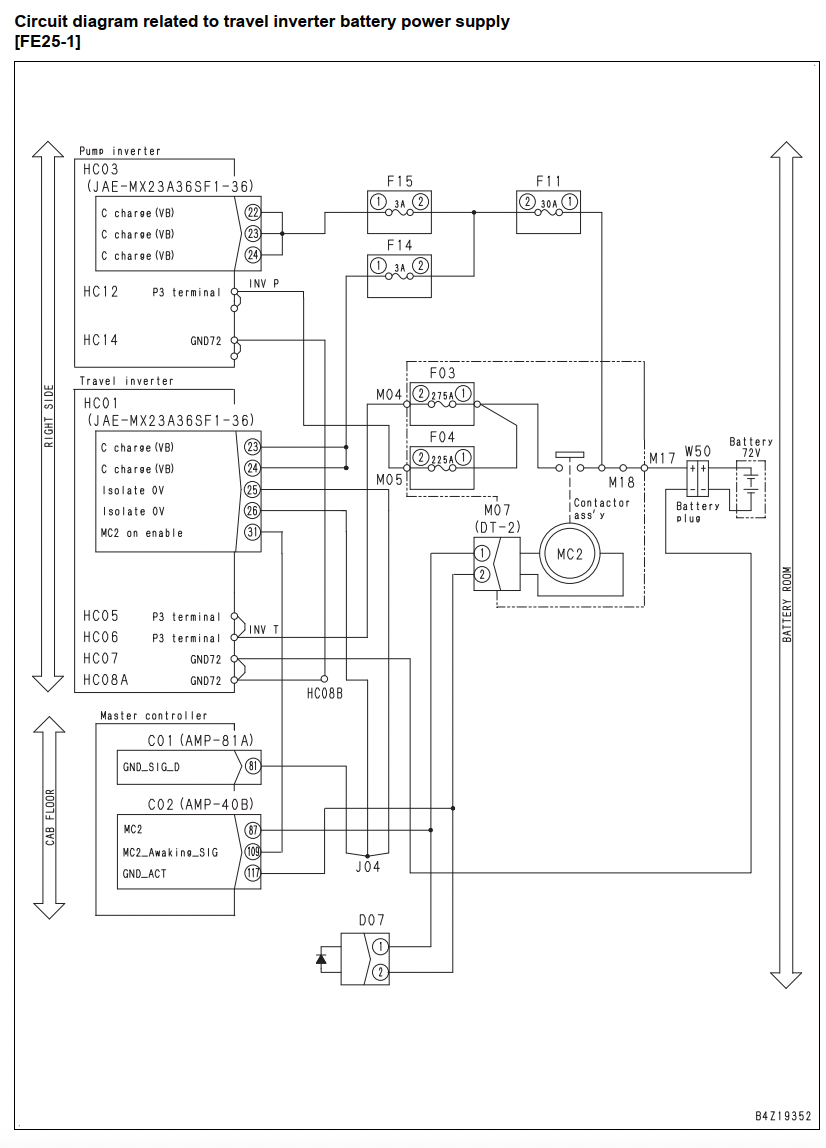

Tài liệu kỹ thuật hãng Komatsu hướng dẫn sửa lỗi GF11KG




Kết luận

Lỗi GF11KG – Travel INV Battery Voltage High (Power Source TRV-INV) trên xe nâng điện Komatsu FE25-1, FE25H-1 (2.5 tấn) và FE30-1 (3 tấn) là lỗi bảo vệ do điện áp cấp cho Travel Inverter vượt quá ngưỡng 118V.

Theo tài liệu kỹ thuật của Komatsu, quy trình xử lý bao gồm kiểm tra điện áp pin, kiểm tra Pump Inverter, sau đó mới kết luận thay thế Travel Inverter nếu không phát hiện bất thường ở các bước trước. Việc thực hiện đúng quy trình sẽ giúp xác định chính xác nguyên nhân, hạn chế thay thế linh kiện không cần thiết và đảm bảo hệ thống vận hành ổn định.
