Hướng dẫn sửa lỗi L04 GF12KA xe nâng điện Komatsu FE25-1, FE25H-1, FE30-1

Hướng dẫn sửa lỗi L04 GF12KA trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1

Lỗi L04 GF12KA là mã lỗi liên quan đến hở mạch pha U của FET trong bộ biến tần di chuyển. Khi phát hiện lỗi, bộ điều khiển sẽ ngừng đầu ra tới biến tần di chuyển, khiến xe nâng không thể chạy.

Nội dung dưới đây áp dụng cho:

Thông tin lỗi L04 GF12KA

  • Cấp độ xử lý: L04.
  • Mã lỗi: GF12KA.
  • Tên lỗi: Hở mạch pha U của FET trong biến tần di chuyển – Open Circuit of Travel INV FET U-Phase.
  • Hệ thống liên quan: Biến tần và mô tơ di chuyển.

Lỗi được phát hiện khi FET trong biến tần di chuyển bị hỏng và phát sinh tình trạng hở mạch. Bộ điều khiển xác định lỗi khi đồng thời đáp ứng các điều kiện:

  • Lệnh mô-men xoắn bằng hoặc lớn hơn 25%.
  • Dòng điện mô tơ bằng hoặc nhỏ hơn 20 A.
  • Tình trạng trên kéo dài liên tục trong 300 mili giây.

Hiện tượng khi xe xuất hiện lỗi L04 GF12KA

Khi mã lỗi L04 GF12KA xuất hiện, bộ điều khiển sẽ dừng đầu ra tới biến tần di chuyển. Hiện tượng chính là:

  • Xe nâng không thể di chuyển.
  • Mã lỗi xuất hiện khi đạp bàn đạp ga trong lúc xe đang đặt trên mặt đất.

Theo tài liệu, mã GF12KA cũng có thể được phát hiện khi mô tơ di chuyển bị ngắt kết nối. Trong trường hợp này, mã lỗi GF1NKB có thể được phát hiện khi xe nâng dừng lại.

Nguyên nhân gây lỗi L04 GF12KA

Theo tài liệu kỹ thuật, mã lỗi L04 GF12KA có ba nhóm nguyên nhân cần kiểm tra theo thứ tự:

  1. Kết nối cáp mô tơ di chuyển không tốt.
  2. Cáp mô tơ di chuyển bị hở mạch.
  3. Biến tần di chuyển bị hỏng.

Lưu ý an toàn trước khi kiểm tra

Trước khi kiểm tra biến tần, đầu nối hoặc cáp mô tơ di chuyển, cần thực hiện đúng trình tự:

  1. Chuyển khóa điện về vị trí OFF.
  2. Kiểm tra và bảo đảm đèn báo hệ thống đã tắt.
  3. Ngắt giắc cắm ắc quy.
  4. Chờ ít nhất 10 phút rồi mới tiến hành kiểm tra.

Không kiểm tra hoặc tháo đầu nối biến tần khi chưa ngắt nguồn và chưa chờ đủ thời gian quy định.

Cách kiểm tra và sửa lỗi L04 GF12KA

Bước 1: Kiểm tra kết nối cáp mô tơ di chuyển

Trước tiên, chuyển khóa điện về OFF. Đợi đèn báo hệ thống tắt hoàn toàn, sau đó ngắt giắc cắm ắc quy và chờ ít nhất 10 phút.

Tiến hành kiểm tra trực quan biến tần di chuyển, tập trung vào:

  • Độ chắc chắn của các đầu cực mô tơ.
  • Tình trạng lỏng đầu nối.
  • Dị vật bám hoặc lọt vào khu vực đầu cực.
  • Khả năng tiếp xúc không tốt của cáp mô tơ di chuyển.

Nếu phát hiện dị vật, cần loại bỏ hoàn toàn. Nếu đầu cực bị lỏng, siết lại đúng mô-men quy định.

Bước 2: Kiểm tra cáp mô tơ di chuyển có bị hở mạch hay không

Sau khi khóa điện đã ở vị trí OFF, đèn báo hệ thống đã tắt, giắc ắc quy đã được ngắt và đã chờ ít nhất 10 phút, thực hiện:

  1. Tháo từng đầu cực DUI và DU.
  2. Kiểm tra tính liên tục của cáp mô tơ di chuyển.
  3. Đo điện trở giữa đầu DUI phía cáp và đầu DU phía cáp.

Tiêu chuẩn điện trở: Tối đa 1 Ω.

Nếu phát hiện cáp bị đứt, hở mạch hoặc điện trở vượt quá 1 Ω, cần thay thế cáp mô tơ di chuyển.

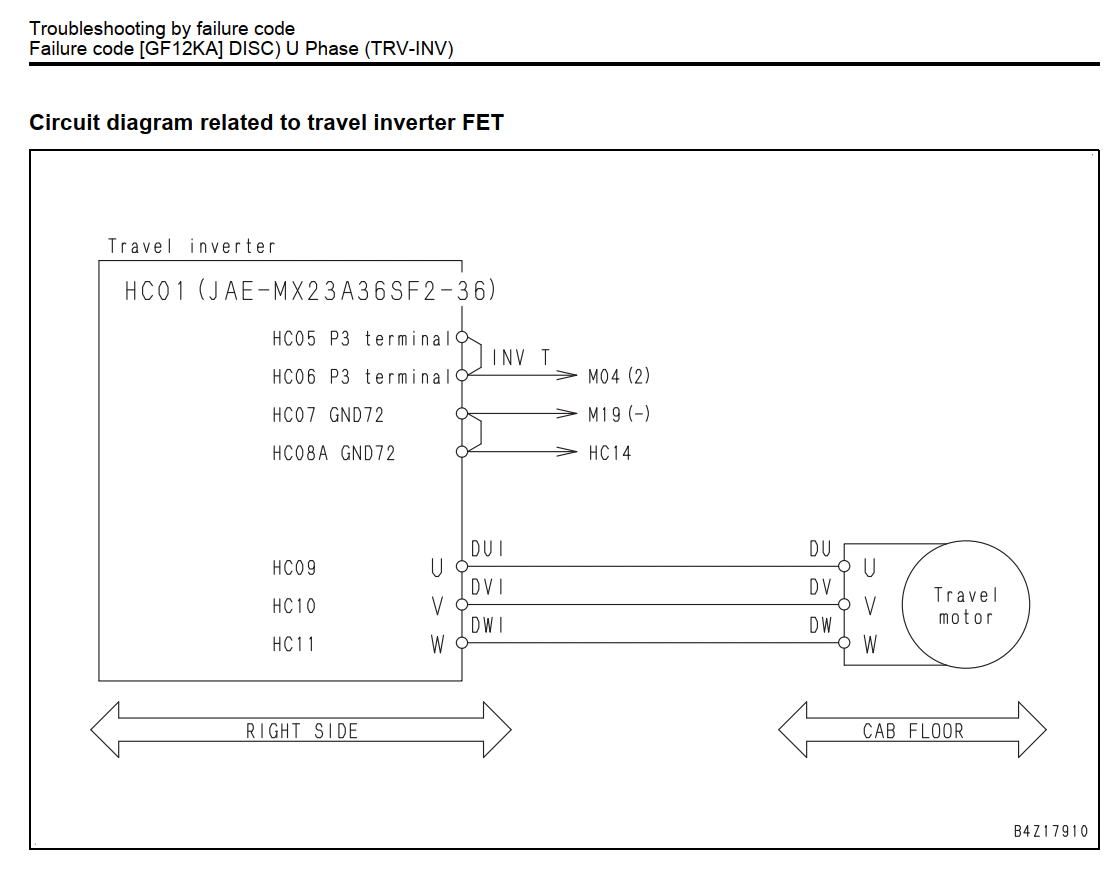

Theo sơ đồ mạch, đường pha U nối từ đầu DUI của biến tần di chuyển tới đầu DU của mô tơ di chuyển.

Bước 3: Kiểm tra biến tần di chuyển

Nếu kết nối đầu cực bình thường, không có dị vật và cáp mô tơ di chuyển đáp ứng tiêu chuẩn điện trở nhưng lỗi L04 GF12KA vẫn xuất hiện, tài liệu xác định biến tần di chuyển bị hỏng.

Trong trường hợp này, cần xử lý hoặc thay thế biến tần di chuyển phù hợp.

Cách xóa và kiểm tra lại lỗi

Điều kiện đặt lại lỗi theo tài liệu là chuyển khóa điện về vị trí OFF.

Sau khi hoàn thành sửa chữa:

  1. Kiểm tra lại các đầu cực và giắc kết nối.
  2. Kết nối lại giắc cắm ắc quy.
  3. Bật khóa điện.
  4. Kiểm tra mã lỗi trên màn hình.
  5. Thử khả năng di chuyển của xe trên khu vực an toàn.

Nếu lỗi tiếp tục xuất hiện, cần thực hiện lại quy trình kiểm tra theo đúng thứ tự: kết nối cáp, tính liên tục của cáp và biến tần di chuyển.

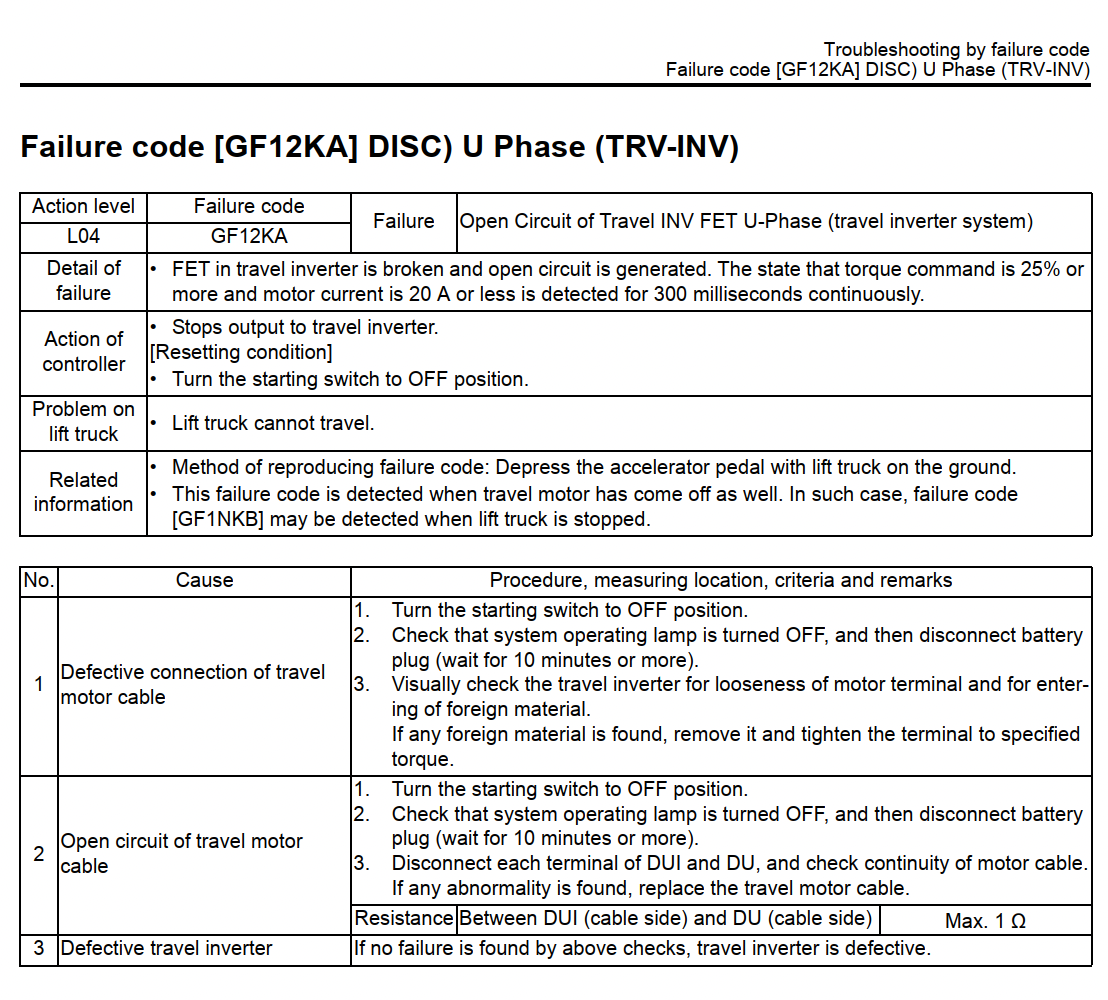

Tài liệu kỹ thuật hãng Komatsu hướng dẫn sửa lỗi L04 GF12KA



Kết luận

Lỗi L04 GF12KA trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi hở mạch pha U của FET trong biến tần di chuyển. Khi lỗi xảy ra, bộ điều khiển ngừng đầu ra tới biến tần và xe không thể chạy.

Quy trình xử lý gồm:

  1. Kiểm tra kết nối và đầu cực cáp mô tơ di chuyển.
  2. Loại bỏ dị vật và siết chặt đầu cực nếu bị lỏng.
  3. Đo điện trở giữa DUI và DU phía cáp, tiêu chuẩn tối đa 1 Ω.
  4. Thay cáp mô tơ di chuyển nếu phát hiện bất thường.
  5. Nếu các kiểm tra trên đều bình thường, xác định biến tần di chuyển bị hỏng.

Việc kiểm tra hệ thống điện công suất cao cần được thực hiện bởi kỹ thuật viên có chuyên môn và tuân thủ đầy đủ quy trình ngắt nguồn an toàn.
