Lỗi L04 GF13KA xe nâng điện Komatsu FE25-1, FE25H-1, FE30-1: Nguyên nhân và cách sửa

Hướng dẫn sửa lỗi L04 GF13KA trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1

Lỗi L04 GF13KA là lỗi liên quan đến mạch công suất của hệ thống biến tần di chuyển trên các dòng xe nâng điện Komatsu sau:

Theo tiêu đề trong tài liệu kỹ thuật, tên lỗi đầy đủ là:

L04 GF13KA – DISC V Phase (TRV-INV)

Trong đó, TRV-INV là hệ thống biến tần di chuyển. Khi phát hiện lỗi, bộ điều khiển sẽ dừng đầu ra đến biến tần di chuyển, khiến xe nâng không thể vận hành tiến hoặc lùi.

Lỗi L04 GF13KA là lỗi gì?

Theo tài liệu, lỗi GF13KA được phát hiện khi FET bên trong biến tần di chuyển bị hỏng và phát sinh tình trạng hở mạch.

Điều kiện để hệ thống xác định lỗi gồm:

  • Lệnh mô-men xoắn đạt từ 25% trở lên.
  • Dòng điện motor bằng hoặc thấp hơn 20 A.
  • Tình trạng trên diễn ra liên tục trong 300 mili giây.

Lưu ý rằng tiêu đề tài liệu ghi “DISC V Phase”, nhưng dòng mô tả lỗi trong bảng lại ghi “Open Circuit of Travel INV FET U-Phase”. Đây là nội dung không thống nhất ngay trên trang tài liệu gốc, vì vậy cần đối chiếu thêm tài liệu kỹ thuật đầy đủ khi xác định chính xác pha bị lỗi.

Hiện tượng khi xe nâng Komatsu báo lỗi L04 GF13KA

Khi mã lỗi L04 GF13KA xuất hiện, xe nâng có hiện tượng:

  • Bộ điều khiển ngừng xuất tín hiệu đến biến tần di chuyển.
  • Xe nâng không thể di chuyển.

Theo tài liệu, có thể tái hiện mã lỗi bằng cách đặt xe nâng trên mặt đất và đạp hết bàn đạp ga.

Điều kiện xóa hoặc đặt lại lỗi GF13KA

Để thực hiện đặt lại lỗi, chuyển khóa điện về vị trí OFF.

Nếu lỗi xuất hiện trở lại sau khi bật khóa điện và vận hành xe, cần kiểm tra hệ thống theo đúng trình tự dưới đây.

Nguyên nhân và cách sửa lỗi L04 GF13KA

Tài liệu đưa ra ba nhóm nguyên nhân chính:

  1. Kết nối cáp motor di chuyển không tốt.
  2. Cáp motor di chuyển bị hở mạch.
  3. Biến tần di chuyển bị hỏng.

Việc kiểm tra cần được thực hiện tuần tự, bắt đầu từ dây cáp và các đầu nối trước khi kết luận biến tần di chuyển bị lỗi.

Bước 1: Kiểm tra kết nối cáp motor di chuyển

Nguyên nhân đầu tiên cần kiểm tra là kết nối của cáp motor di chuyển bị lỏng hoặc có dị vật tại đầu cực.

Thực hiện theo trình tự:

  1. Chuyển khóa điện về vị trí OFF.
  2. Kiểm tra và xác nhận đèn hoạt động của hệ thống đã tắt.
  3. Ngắt giắc cắm ắc quy và chờ ít nhất 10 phút.
  4. Kiểm tra trực quan biến tần di chuyển.
  5. Kiểm tra đầu cực motor có bị lỏng hay không.
  6. Kiểm tra xem có dị vật lọt vào vị trí đầu cực hay không.
  7. Nếu phát hiện dị vật, loại bỏ hoàn toàn.
  8. Siết đầu cực theo đúng mô-men siết quy định.

Sau khi xử lý, kết nối lại hệ thống và kiểm tra khả năng di chuyển của xe.

Bước 2: Kiểm tra cáp motor di chuyển có bị hở mạch không

Nếu các đầu nối không bị lỏng và không có dị vật, tiếp tục kiểm tra tình trạng hở mạch của cáp motor di chuyển.

Trình tự kiểm tra:

  1. Chuyển khóa điện về vị trí OFF.
  2. Xác nhận đèn hoạt động của hệ thống đã tắt.
  3. Ngắt giắc cắm ắc quy.
  4. Chờ ít nhất 10 phút trước khi thao tác.
  5. Tháo từng đầu cực DVI và DV.
  6. Đo điện trở giữa DVI phía cáp và DV phía cáp.

Tiêu chuẩn điện trở theo tài liệu:

Điện trở giữa DVI phía cáp và DV phía cáp: tối đa 1 Ω.

Nếu phát hiện bất thường trong quá trình kiểm tra hoặc giá trị đo không đạt tiêu chuẩn, cần thay cáp motor di chuyển.

Bước 3: Kiểm tra biến tần di chuyển

Nếu đã kiểm tra:

  • Các đầu nối cáp motor di chuyển.
  • Tình trạng lỏng đầu cực.
  • Dị vật tại đầu cực.
  • Điện trở cáp giữa DVI và DV.
  • Tình trạng hở mạch của cáp motor.

Nhưng không phát hiện bất kỳ hư hỏng nào, tài liệu kết luận biến tần di chuyển bị lỗi.

Khi đó, cần xử lý bộ biến tần di chuyển theo đúng quy trình kỹ thuật áp dụng cho xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1.

Thông tin liên quan đến lỗi GF13KA

Tài liệu lưu ý rằng mã lỗi GF13KA cũng có thể được phát hiện khi motor di chuyển bị rời hoặc mất kết nối.

Trong trường hợp này, khi xe nâng dừng lại, hệ thống có thể đồng thời phát hiện mã lỗi GF1NKB. Vì vậy, nếu xe xuất hiện cả GF13KA và GF1NKB, cần đặc biệt kiểm tra kết nối giữa motor di chuyển, cáp motor và biến tần di chuyển.

Lưu ý an toàn khi kiểm tra lỗi L04 GF13KA

Trước khi kiểm tra cáp motor hoặc biến tần di chuyển, phải thực hiện đầy đủ các bước sau:

  • Chuyển khóa điện về OFF.
  • Xác nhận đèn hoạt động của hệ thống đã tắt.
  • Ngắt giắc cắm ắc quy.
  • Chờ ít nhất 10 phút rồi mới thao tác.
  • Siết các đầu cực theo đúng mô-men quy định.
  • Không kết luận biến tần bị hỏng khi chưa kiểm tra xong cáp và các đầu nối.

Quy trình kiểm tra nhanh lỗi L04 GF13KA

Có thể tóm tắt trình tự xử lý như sau:

  1. Tắt khóa điện.
  2. Chờ đèn hoạt động của hệ thống tắt hoàn toàn.
  3. Ngắt giắc cắm ắc quy và chờ tối thiểu 10 phút.
  4. Kiểm tra đầu cực motor có bị lỏng hoặc có dị vật không.
  5. Vệ sinh và siết lại đầu cực theo mô-men quy định.
  6. Tháo các đầu cực DVI và DV.
  7. Đo điện trở giữa DVI phía cáp và DV phía cáp.
  8. Giá trị tiêu chuẩn phải không vượt quá 1 Ω.
  9. Nếu cáp bất thường, thay cáp motor di chuyển.
  10. Nếu cáp và đầu nối đều bình thường, xác định biến tần di chuyển bị lỗi.

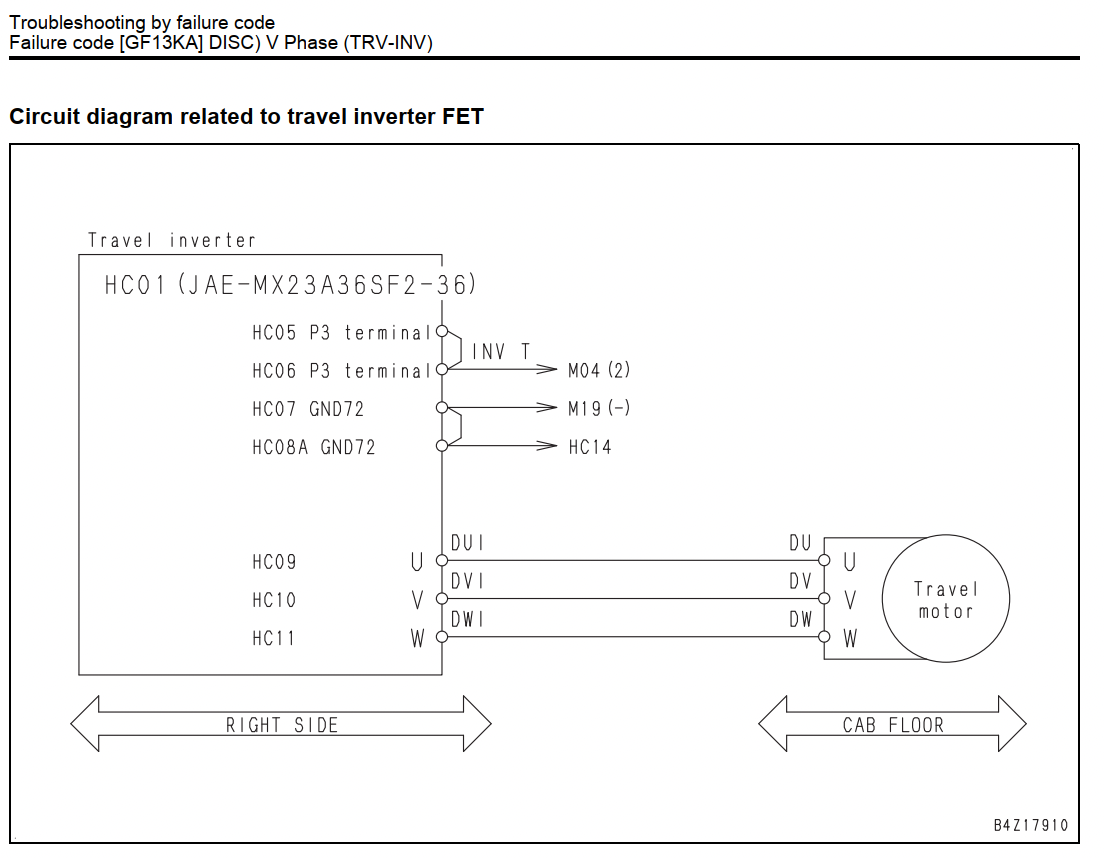

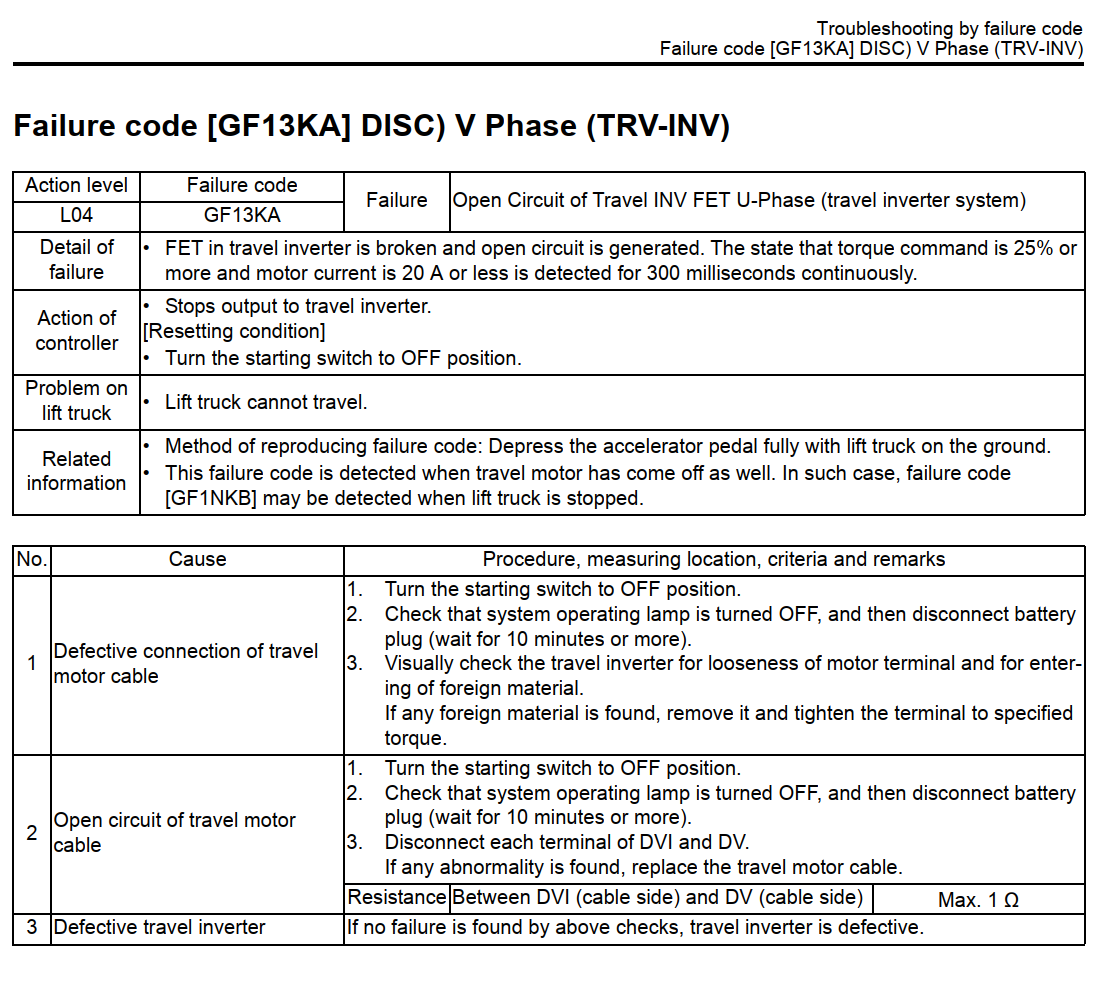

Tài liệu kỹ thuật hãng Komatsu hướng dẫn sửa lỗi L04 GF13KA



Kết luận

Lỗi L04 GF13KA DISC V Phase (TRV-INV) trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1 là lỗi liên quan đến mạch FET của biến tần di chuyển.

Khi lỗi xảy ra, bộ điều khiển dừng đầu ra đến biến tần và xe nâng không thể di chuyển. Trình tự sửa chữa cần bắt đầu bằng việc kiểm tra đầu nối cáp motor, loại bỏ dị vật, siết lại đầu cực, sau đó đo điện trở giữa DVI và DV. Nếu dây cáp không có bất thường nhưng lỗi vẫn tồn tại, biến tần di chuyển được xác định là bộ phận bị lỗi.
