Hướng dẫn sửa lỗi L04 GF14KA trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn  Komatsu FE25-1, FE25H-1 và FE30-1

Lỗi L04 GF14KA là lỗi liên quan đến hiện tượng hở mạch FET pha W của bộ biến tần di chuyển. Khi phát hiện lỗi, bộ điều khiển sẽ ngắt đầu ra tới travel inverter, khiến xe nâng không thể di chuyển.

Nội dung dưới đây áp dụng cho:

• Xe nâng điện 2.5 tấn Komatsu FE25-1.
• Xe nâng điện 2.5 tấn Komatsu FE25H-1.
• Xe nâng điện 3 tấn Komatsu FE30-1.

Việc kiểm tra và sửa chữa cần được thực hiện đúng trình tự trong tài liệu kỹ thuật, đặc biệt phải ngắt giắc ắc quy và chờ tối thiểu 10 phút trước khi kiểm tra hệ thống điện.

Lỗi L04 GF14KA là lỗi gì?

Tên lỗi đầy đủ trong tài liệu kỹ thuật:

Failure code [GF14KA] DISC) W Phase (TRV-INV)

Thông tin cơ bản:

• Mức cảnh báo: L04.
• Mã lỗi: GF14KA.
• Hệ thống liên quan: Hệ thống biến tần di chuyển.
• Nội dung lỗi: Hở mạch FET pha W của travel inverter.

Lỗi được phát hiện khi FET bên trong bộ biến tần di chuyển bị hỏng và tạo ra tình trạng hở mạch.

Bộ điều khiển xác định lỗi khi đồng thời phát hiện:

• Lệnh mô-men xoắn bằng hoặc lớn hơn 25%.
• Dòng điện motor bằng hoặc thấp hơn 20 A.
• Trạng thái trên diễn ra liên tục trong 300 mili giây.

Hiện tượng khi xe báo lỗi L04 GF14KA

Khi mã lỗi L04 GF14KA xuất hiện, bộ điều khiển sẽ dừng đầu ra tới bộ biến tần di chuyển.

Hiện tượng chính trên xe:

• Xe nâng không thể di chuyển.
• Chức năng di chuyển bị ngắt để bảo vệ hệ thống.
• Mã lỗi L04 GF14KA xuất hiện trên màn hình hiển thị.

Cách khôi phục lỗi L04 GF14KA

Theo tài liệu, điều kiện đặt lại lỗi là:

1. Đưa xe về trạng thái an toàn.
2. Chuyển khóa điện khởi động sang vị trí OFF.
3. Thực hiện kiểm tra và sửa chữa nguyên nhân gây lỗi trước khi vận hành lại xe.

Không nên chỉ tắt rồi bật lại khóa điện nhiều lần mà chưa kiểm tra hệ thống cáp motor và travel inverter.

Các nguyên nhân gây lỗi L04 GF14KA

Tài liệu kỹ thuật đưa ra ba nguyên nhân cần kiểm tra theo thứ tự:

1. Kết nối cáp motor di chuyển không tốt.
2. Cáp motor di chuyển bị hở mạch.
3. Bộ biến tần di chuyển bị lỗi.

Quy trình kiểm tra và sửa lỗi L04 GF14KA

Bước 1: Kiểm tra kết nối cáp motor di chuyển

Nguyên nhân đầu tiên cần kiểm tra là kết nối giữa cáp motor di chuyển và bộ travel inverter.

Thực hiện theo trình tự:

1. Chuyển khóa điện khởi động sang vị trí OFF.
2. Kiểm tra và xác nhận đèn hoạt động của hệ thống đã tắt.
3. Ngắt giắc cắm ắc quy.
4. Chờ ít nhất 10 phút sau khi ngắt giắc ắc quy.
5. Kiểm tra trực quan các đầu cực motor tại bộ biến tần di chuyển.
6. Kiểm tra đầu cực có bị lỏng hoặc có dị vật lọt vào hay không.

Nếu phát hiện dị vật:

• Loại bỏ hoàn toàn dị vật.
• Vệ sinh khu vực đầu cực.
• Siết lại đầu cực theo đúng mô-men siết quy định.

Sau khi xử lý, cần kiểm tra chắc chắn các đầu nối đã được lắp đúng vị trí và không còn lỏng.

Bước 2: Kiểm tra hở mạch cáp motor pha W

Nếu các đầu nối không bị lỏng và không có dị vật, tiếp tục kiểm tra cáp motor di chuyển pha W.

Trình tự kiểm tra:

1. Chuyển khóa điện khởi động sang vị trí OFF.
2. Xác nhận đèn hoạt động của hệ thống đã tắt.
3. Ngắt giắc cắm ắc quy.
4. Chờ tối thiểu 10 phút.
5. Tháo đầu cực DWI và DW.
6. Kiểm tra tình trạng dây dẫn và các đầu cực.
7. Đo điện trở giữa DWI phía cáp và DW phía cáp.

Tiêu chuẩn kiểm tra theo tài liệu:

Nếu phát hiện bất thường hoặc giá trị điện trở không đáp ứng tiêu chuẩn, cần thay cáp motor di chuyển.

Bước 3: Kiểm tra bộ biến tần di chuyển

Nếu đã kiểm tra:

• Kết nối cáp motor không bị lỏng.
• Không có dị vật tại đầu cực.
• Cáp motor không bị hở mạch.
• Điện trở giữa DWI và DW đáp ứng tiêu chuẩn tối đa 1 Ω.

Nhưng xe vẫn xuất hiện lỗi L04 GF14KA, tài liệu xác định bộ travel inverter – biến tần di chuyển bị lỗi.

Bộ biến tần là bộ phận điện công suất cao. Việc kiểm tra sâu hơn cần được thực hiện bởi kỹ thuật viên có chuyên môn và thiết bị phù hợp.

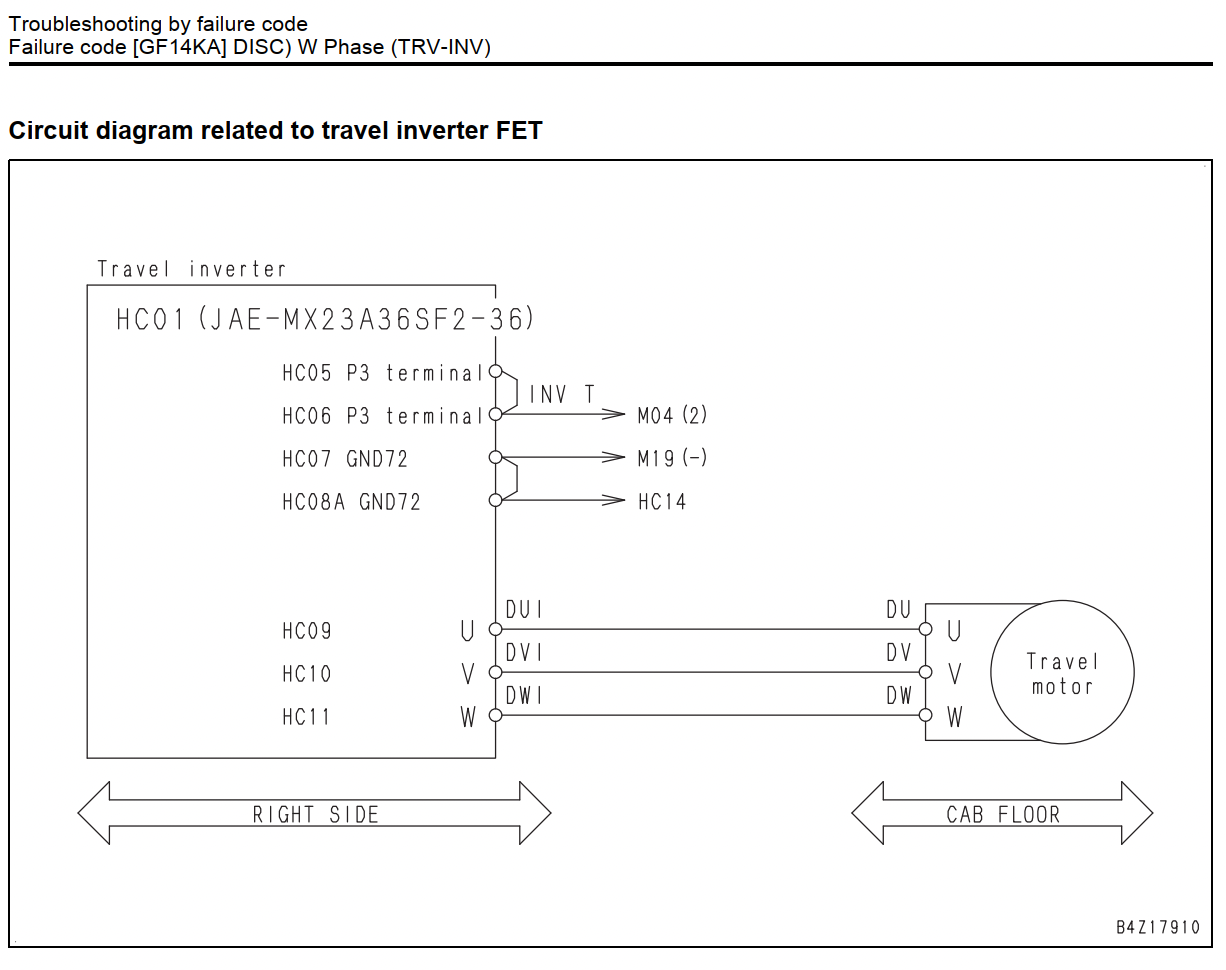

Sơ đồ mạch liên quan đến lỗi GF14KA

Trong sơ đồ kỹ thuật, bộ biến tần di chuyển kết nối với motor di chuyển bằng ba pha:

Lỗi GF14KA liên quan trực tiếp đến đường mạch pha W, từ đầu cực DWI của travel inverter tới đầu cực DW của motor di chuyển.

Khi kiểm tra cần đặc biệt chú ý:

• Độ chắc chắn của đầu cực DWI và DW.
• Tình trạng cáp pha W.
• Dị vật tại đầu nối.
• Hiện tượng đứt hoặc hở mạch trong cáp.
• Giá trị điện trở giữa hai đầu cáp.

Cách tái hiện mã lỗi GF14KA

Theo phần thông tin liên quan trong tài liệu, phương pháp tái hiện mã lỗi là:

1. Đặt xe nâng trên mặt đất.
2. Đạp hết hành trình bàn đạp ga.

Việc tái hiện lỗi chỉ nên được thực hiện trong khu vực kiểm tra an toàn và bởi kỹ thuật viên chuyên môn, vì xe có thể phát sinh chuyển động ngoài dự kiến.

Thông tin liên quan cần lưu ý

Mã lỗi GF14KA cũng có thể được phát hiện khi motor di chuyển bị tách rời hoặc mất kết nối.

Trong trường hợp này, khi xe nâng dừng lại, hệ thống có thể đồng thời phát hiện mã lỗi GF1NKB.

Do đó, nếu xuất hiện đồng thời GF14KA và GF1NKB, cần kiểm tra kỹ:

• Cáp kết nối motor di chuyển.
• Các đầu cực tại travel inverter.
• Các đầu cực phía motor.
• Tình trạng kết nối của motor di chuyển.

Lưu ý an toàn khi sửa lỗi L04 GF14KA

Hệ thống travel inverter sử dụng điện áp và dòng điện lớn. Trước khi kiểm tra cần tuân thủ các yêu cầu sau:

• Đỗ xe trên bề mặt bằng phẳng và chắc chắn.
• Hạ càng nâng xuống vị trí an toàn.
• Kéo phanh đỗ xe.
• Chuyển khóa điện sang vị trí OFF.
• Xác nhận đèn hoạt động của hệ thống đã tắt.
• Ngắt giắc ắc quy.
• Chờ ít nhất 10 phút trước khi chạm vào đầu cực hoặc bộ biến tần.
• Sử dụng đồng hồ đo phù hợp khi kiểm tra điện trở.
• Không tự ý tháo bộ travel inverter nếu không có chuyên môn.

Tóm tắt quy trình xử lý lỗi L04 GF14KA

Khi xe nâng điện Komatsu FE25-1, FE25H-1 hoặc FE30-1 báo lỗi L04 GF14KA, hãy kiểm tra theo thứ tự:

1. Tắt khóa điện.
2. Xác nhận đèn hệ thống đã tắt.
3. Ngắt giắc ắc quy và chờ tối thiểu 10 phút.
4. Kiểm tra đầu cực motor tại travel inverter có bị lỏng hoặc có dị vật hay không.
5. Làm sạch và siết lại đầu cực theo mô-men quy định nếu phát hiện bất thường.
6. Tháo hai đầu DWI và DW.
7. Đo điện trở giữa DWI phía cáp và DW phía cáp.
8. Giá trị điện trở cho phép tối đa là 1 Ω.
9. Thay cáp motor di chuyển nếu phát hiện bất thường.
10. Nếu toàn bộ cáp và đầu nối bình thường, bộ travel inverter được xác định là bị lỗi.

Câu hỏi thường gặp về lỗi L04 GF14KA

Lỗi L04 GF14KA có làm xe nâng mất di chuyển không?

Có. Khi phát hiện lỗi, bộ điều khiển dừng đầu ra tới travel inverter nên xe nâng không thể di chuyển.

Có thể xóa lỗi GF14KA bằng cách tắt khóa điện không?

Điều kiện đặt lại lỗi trong tài liệu là chuyển khóa điện về vị trí OFF. Tuy nhiên, nếu nguyên nhân tại cáp motor hoặc travel inverter chưa được xử lý, lỗi có thể xuất hiện trở lại.

Điện trở giữa DWI và DW bao nhiêu là đạt?

Điện trở đo giữa DWI phía cáp và DW phía cáp phải có giá trị tối đa 1 Ω.

Khi nào xác định travel inverter bị lỗi?

Nếu đã kiểm tra kết nối đầu cực, dị vật và cáp motor di chuyển nhưng không phát hiện bất thường, tài liệu xác định bộ travel inverter bị lỗi.

Lỗi GF14KA liên quan đến pha nào?

Mã lỗi GF14KA liên quan đến pha W của hệ thống biến tần và motor di chuyển.

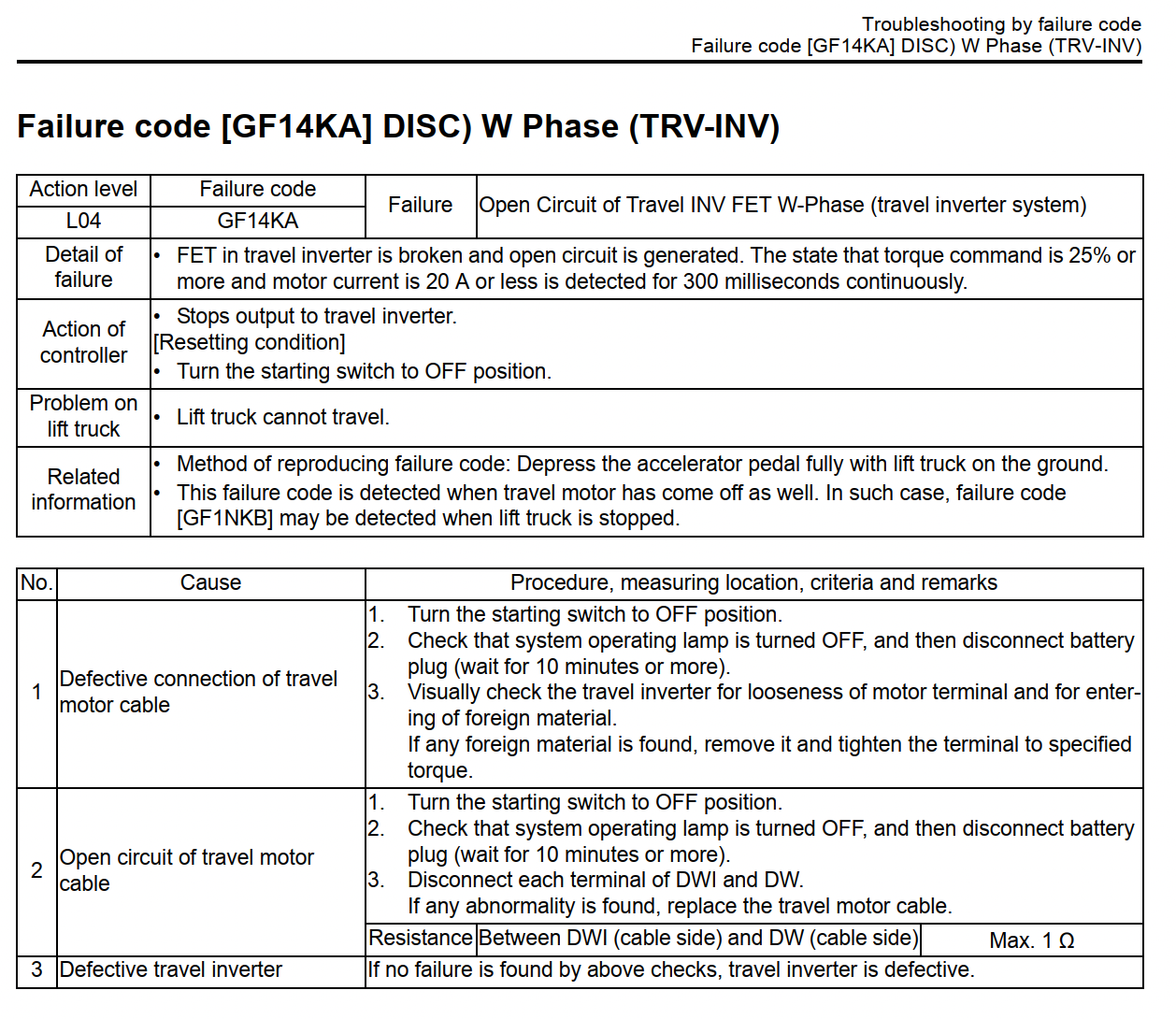

Tài liệu kỹ thuật hãng Komatsu hướng dẫn sửa lỗi L04 GF14KA

Kết luận

Lỗi L04 GF14KA trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi hở mạch FET pha W thuộc hệ thống biến tần di chuyển. Khi xảy ra lỗi, bộ điều khiển ngắt đầu ra của travel inverter và khiến xe không thể di chuyển.

Quy trình xử lý cần bắt đầu từ việc kiểm tra đầu nối, cáp pha W giữa DWI và DW, sau đó mới xác định tình trạng của travel inverter. Trước khi kiểm tra, bắt buộc phải tắt khóa điện, xác nhận đèn hệ thống đã tắt, ngắt giắc ắc quy và chờ tối thiểu 10 phút.
