Hướng dẫn sửa lỗi L03 GF15KQ trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1

Lỗi L03 GF15KQ trên xe nâng điện Komatsu là lỗi không đồng nhất về công suất hoặc chức năng của biến tần di chuyển. Khi mã lỗi xuất hiện, bộ điều khiển sẽ giới hạn đầu ra của biến tần, khiến tốc độ di chuyển của xe nâng chậm hơn bình thường.

Nội dung dưới đây áp dụng cho:

• Xe nâng điện 2.5 tấn Komatsu FE25-1.
• Xe nâng điện 2.5 tấn Komatsu FE25H-1.
• Xe nâng điện 3 tấn Komatsu FE30-1.

Lỗi L03 GF15KQ là lỗi gì?

Theo tài liệu kỹ thuật, tên đầy đủ của mã lỗi là:

L03 GF15KQ – MISMATCH Capacity (TRV-INV)

Đây là lỗi không đồng nhất về công suất biến tần di chuyển, thuộc hệ thống biến tần di chuyển của xe nâng.

Lỗi xảy ra khi thông tin model do bộ điều khiển chính cung cấp không phù hợp với công suất hoặc chức năng được lập trình trong biến tần di chuyển.

Thông tin cơ bản về mã lỗi L03 GF15KQ

Dấu hiệu nhận biết lỗi L03 GF15KQ

Khi xe nâng điện Komatsu FE25-1, FE25H-1 hoặc FE30-1 xuất hiện lỗi L03 GF15KQ, người vận hành có thể nhận thấy các dấu hiệu sau:

• Mã lỗi GF15KQ xuất hiện khi bật công tắc khởi động sang vị trí ON.
• Bộ điều khiển giới hạn đầu ra của biến tần di chuyển.
• Xe vẫn có thể di chuyển nhưng tốc độ trở nên chậm.
• Khả năng di chuyển của xe không đạt trạng thái vận hành bình thường.

Nguyên nhân gây ra lỗi L03 GF15KQ

Theo tài liệu, lỗi L03 GF15KQ có hai nhóm nguyên nhân chính.

1. Dây điện hoặc giắc kết nối bị lỗi

Hệ thống dây điện có thể bị đứt hoặc các chân giắc tiếp xúc không tốt. Ngoài ra, giắc cắm trên biến tần có thể bị lỏng, làm cho tín hiệu lựa chọn chức năng không đúng.

Các giắc cần kiểm tra gồm:

• Giắc HC01.
• Giắc HC02.
• Giắc HC03.
• Giắc HC04.

2. Lắp sai biến tần di chuyển

Biến tần di chuyển đang lắp trên xe có thể không phù hợp với model xe nâng. Khi loại biến tần hoặc chương trình của biến tần không tương ứng với thông tin model từ bộ điều khiển chính, hệ thống sẽ ghi nhận lỗi GF15KQ.

Quy trình kiểm tra và sửa lỗi L03 GF15KQ

Bước 1: Tắt công tắc khởi động

Đưa công tắc khởi động của xe nâng về vị trí OFF trước khi tiến hành kiểm tra.

Bước 2: Ngắt giắc bình điện

Kiểm tra và xác nhận đèn báo hoạt động của hệ thống đã tắt hoàn toàn. Sau đó ngắt giắc cắm bình điện và chờ ít nhất 10 phút.

Không tiến hành tháo giắc biến tần ngay sau khi tắt xe khi đèn hoạt động của hệ thống vẫn còn sáng.

Bước 3: Kiểm tra giắc cắm trên biến tần

Kiểm tra các giắc của biến tần, chú ý những tình trạng sau:

• Giắc bị lỏng hoặc chưa được cắm đúng vị trí.
• Chân giắc tiếp xúc không tốt.
• Dây dẫn bị đứt.
• Đầu nối hoặc chân giắc bị hư hỏng.

Khắc phục các điểm tiếp xúc không tốt và dây dẫn bị lỗi trước khi thực hiện phép đo điện trở.

Bước 4: Tháo các giắc HC01, HC02, HC03 và HC04

Tháo rời các giắc:

• HC01.
• HC02.
• HC03.
• HC04.

Sau đó sử dụng thiết bị đo điện trở để kiểm tra theo đúng các chân giắc được chỉ định trong tài liệu.

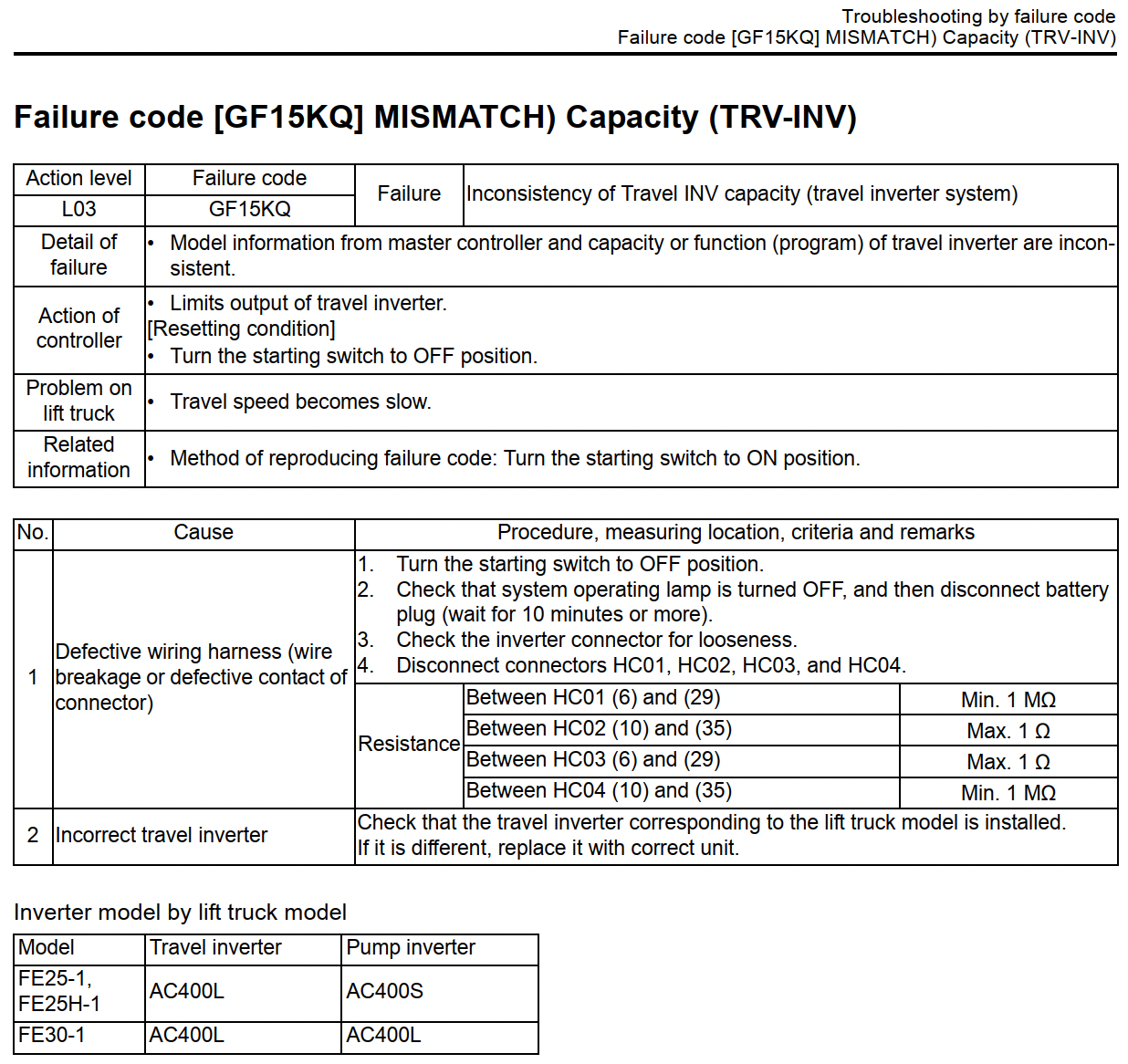

Bước 5: Đo điện trở tại các giắc

Kết quả đo phải đáp ứng đầy đủ các tiêu chuẩn trên. Nếu một trong các giá trị không đạt yêu cầu, cần kiểm tra dây điện, chân giắc và tình trạng tiếp xúc của đầu nối tương ứng.

Ý nghĩa các chân giắc cần kiểm tra

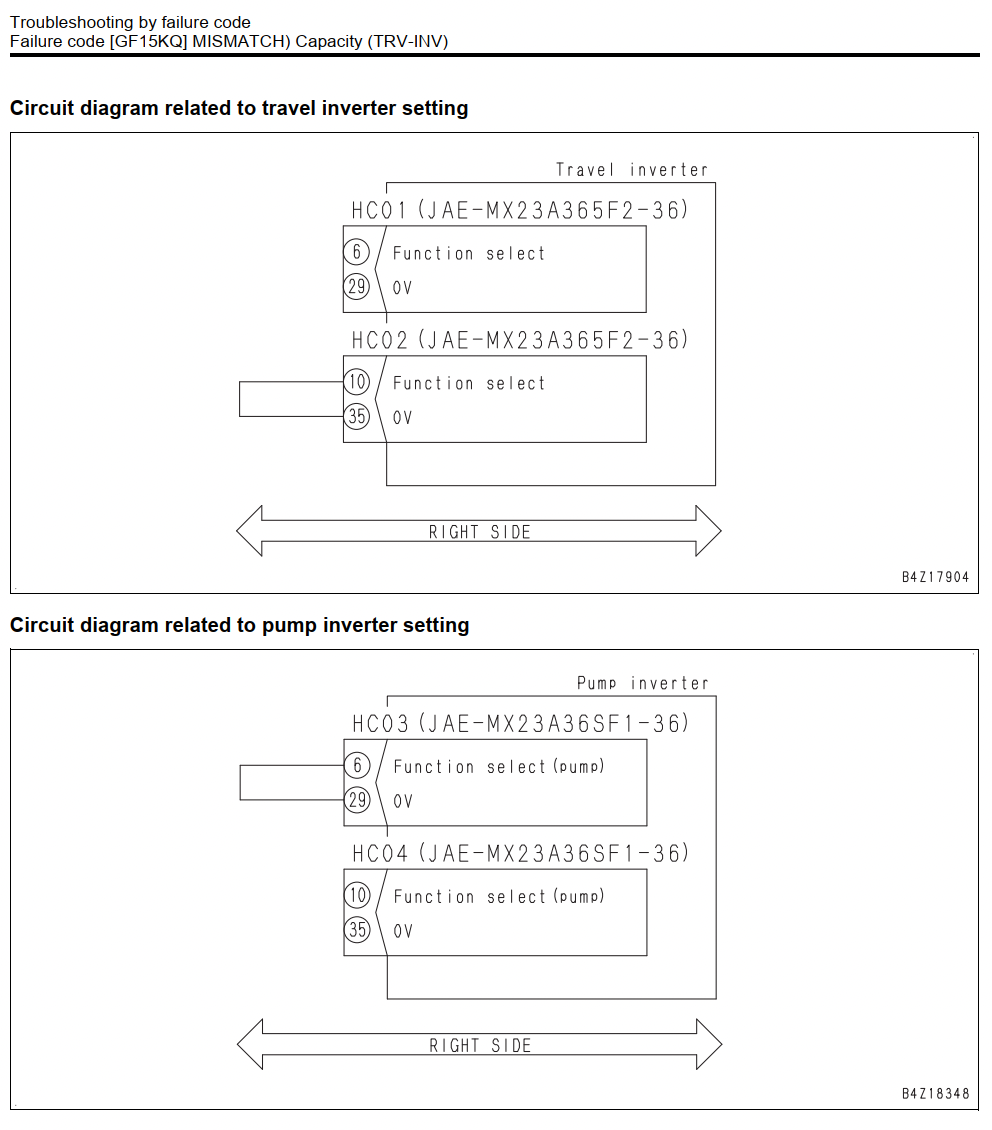

Theo sơ đồ mạch trong tài liệu:

Biến tần di chuyển

Giắc HC01:

• Chân số 6: Function select – lựa chọn chức năng.
• Chân số 29: 0V.

Giắc HC02:

• Chân số 10: Function select – lựa chọn chức năng.
• Chân số 35: 0V.

Biến tần bơm

Giắc HC03:

• Chân số 6: Function select (pump) – lựa chọn chức năng bơm.
• Chân số 29: 0V.

Giắc HC04:

• Chân số 10: Function select (pump) – lựa chọn chức năng bơm.
• Chân số 35: 0V.

Việc kiểm tra đúng số chân và đúng giắc rất quan trọng. Không được đo nhầm vị trí vì có thể dẫn đến kết luận không chính xác.

Kiểm tra loại biến tần di chuyển đang lắp trên xe

Nếu dây điện và các giắc kết nối không có vấn đề, bước tiếp theo là kiểm tra xem biến tần di chuyển có đúng với model xe nâng hay không.

Thông số biến tần theo từng model trong tài liệu như sau:

Đối với Komatsu FE25-1 và FE25H-1

• Biến tần di chuyển phải là AC400L.
• Biến tần bơm phải là AC400S.

Đối với Komatsu FE30-1

• Biến tần di chuyển phải là AC400L.
• Biến tần bơm phải là AC400L.

Nếu biến tần di chuyển đang lắp không đúng với model xe, cần thay thế bằng đúng loại biến tần tương ứng.

Cách đặt lại lỗi L03 GF15KQ

Điều kiện đặt lại mã lỗi theo tài liệu là đưa công tắc khởi động về vị trí OFF.

Sau khi hoàn tất việc kiểm tra và sửa chữa:

1. Lắp lại đầy đủ các giắc HC01, HC02, HC03 và HC04.
2. Bảo đảm các giắc được cắm chắc chắn.
3. Kết nối lại giắc bình điện.
4. Bật công tắc khởi động sang vị trí ON.
5. Kiểm tra xem mã lỗi GF15KQ có xuất hiện trở lại hay không.
6. Kiểm tra tốc độ di chuyển của xe nâng.

Nếu mã lỗi xuất hiện lại khi bật công tắc sang vị trí ON, cần tiếp tục kiểm tra hệ thống dây điện, giắc kết nối và tính phù hợp của biến tần với model xe.

Lưu ý an toàn khi kiểm tra lỗi GF15KQ

• Đưa công tắc khởi động về vị trí OFF trước khi sửa chữa.
• Xác nhận đèn hoạt động của hệ thống đã tắt.
• Ngắt giắc bình điện và chờ tối thiểu 10 phút.
• Không tháo hoặc lắp giắc điện khi hệ thống vẫn đang hoạt động.
• Xác định chính xác số chân trước khi đo điện trở.
• Lắp đúng biến tần dành cho từng model xe nâng.
• Việc kiểm tra hệ thống biến tần nên được thực hiện bởi kỹ thuật viên có chuyên môn.

Tài liệu kỹ thuật hãng Komatsu hướng dẫn sửa lỗi L03 GF15KQ trên xe nâng điện 2.5 tấn và 3 tấn Komatsu

Kết luận

Lỗi L03 GF15KQ trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1 cho biết công suất hoặc chức năng của biến tần di chuyển không phù hợp với thông tin model từ bộ điều khiển chính.

Khi lỗi xảy ra, bộ điều khiển sẽ giới hạn đầu ra của biến tần, làm tốc độ di chuyển của xe nâng bị chậm. Hai nguyên nhân cần kiểm tra là dây điện hoặc giắc kết nối bị lỗi và biến tần di chuyển không đúng với model xe.

Quá trình xử lý cần lần lượt kiểm tra độ chắc chắn của giắc biến tần, đo điện trở tại HC01, HC02, HC03 và HC04, sau đó đối chiếu loại biến tần đang lắp với model FE25-1, FE25H-1 hoặc FE30-1. Nếu biến tần không đúng, cần thay bằng đúng loại theo thông số của nhà sản xuất.
