Hướng dẫn sửa lỗi L04 GF16KA xe nâng điện 2.5 tấn và xe nâng điện 3 tấ Komatsu FE25-1, FE25H-1 và FE30-1

Lỗi L04 GF16KA là lỗi liên quan đến tình trạng hở mạch đường MC2 của hệ thống biến tần di chuyển trên các dòng xe nâng điện Komatsu:

• Xe nâng điện 2.5 tấn Komatsu FE25-1.
• Xe nâng điện 2.5 tấn Komatsu FE25H-1.
• Xe nâng điện 3 tấn Komatsu FE30-1.

Khi lỗi xuất hiện, bộ điều khiển sẽ ngừng tín hiệu đầu ra đến biến tần di chuyển, khiến xe không thể tiến hoặc lùi. Nội dung dưới đây được biên soạn theo đúng tài liệu kỹ thuật đi kèm, giúp kỹ thuật viên kiểm tra nguyên nhân theo trình tự rõ ràng.

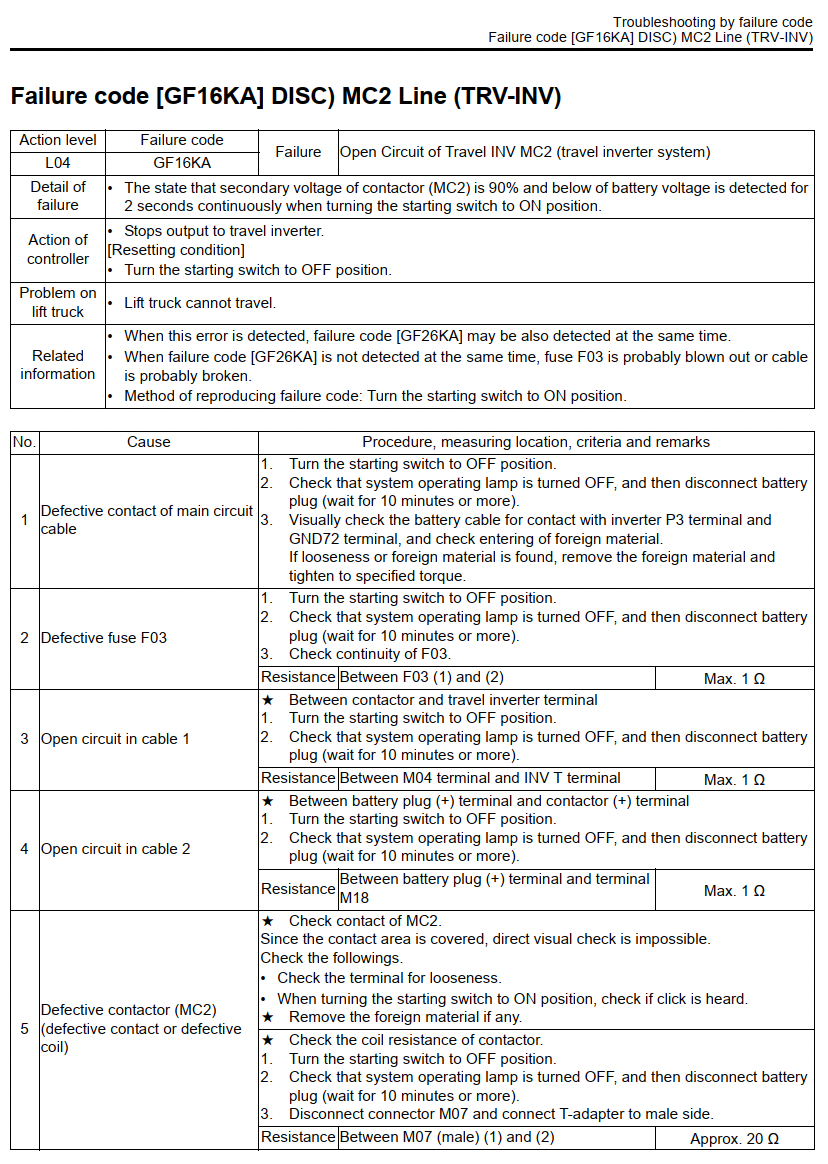

Lỗi L04 GF16KA là gì?

Tên lỗi đầy đủ trong tài liệu là:

L04 GF16KA – Open Circuit of Travel INV MC2 (travel inverter system)

Có thể hiểu là:

Hở mạch đường MC2 của biến tần di chuyển.

Bộ điều khiển ghi nhận lỗi khi điện áp thứ cấp của contactor MC2 chỉ bằng 90% điện áp ắc quy hoặc thấp hơn, kéo dài liên tục trong 2 giây sau khi bật khóa điện sang vị trí ON.

Hiện tượng khi xe báo lỗi L04 GF16KA

Khi phát hiện lỗi, bộ điều khiển thực hiện các phản ứng sau:

• Ngừng tín hiệu đầu ra đến biến tần di chuyển.
• Xe nâng không thể di chuyển.
• Điều kiện khôi phục được tài liệu chỉ dẫn là đưa khóa điện về vị trí OFF.

Để tái hiện lỗi phục vụ kiểm tra, bật khóa điện sang vị trí ON và quan sát mã lỗi trên màn hình.

Thông tin liên quan cần lưu ý

Theo tài liệu, khi lỗi GF16KA xuất hiện, mã lỗi GF26KA cũng có thể được phát hiện đồng thời.

Nếu mã GF26KA không xuất hiện cùng lúc, nhiều khả năng:

• Cầu chì F03 đã bị đứt.
• Hoặc dây điện liên quan đã bị hở mạch.

Thông tin này giúp kỹ thuật viên ưu tiên kiểm tra cầu chì F03 và đường dây của mạch MC2 trước khi kết luận contactor hoặc biến tần di chuyển bị hỏng.

Nguyên nhân gây lỗi L04 GF16KA

Tài liệu kỹ thuật liệt kê 9 nhóm nguyên nhân:

1. Tiếp xúc không tốt tại cáp mạch chính.
2. Cầu chì F03 bị hỏng.
3. Hở mạch tại cáp số 1.
4. Hở mạch tại cáp số 2.
5. Contactor MC2 hoặc cuộn dây contactor bị hỏng.
6. Diode bị hỏng do chập mạch bên trong.
7. Dây điện bị hở hoặc đầu giắc tiếp xúc kém.
8. Contactor MC2 bị hỏng.
9. Biến tần di chuyển bị hỏng bên trong.

Quy tắc an toàn trước khi kiểm tra

Trước những bước yêu cầu tháo giắc ắc quy, cần thực hiện đúng trình tự:

1. Đưa khóa điện về vị trí OFF.
2. Kiểm tra và bảo đảm đèn báo hoạt động của hệ thống đã tắt.
3. Ngắt giắc cắm ắc quy.
4. Chờ ít nhất 10 phút rồi mới kiểm tra hoặc tháo các đầu nối.

Không tiến hành đo điện trở hoặc tháo đầu nối khi nguồn điện chưa được cách ly đúng quy trình.

Quy trình kiểm tra và sửa lỗi L04 GF16KA

Bước 1: Kiểm tra tiếp xúc của cáp mạch chính

Sau khi tắt khóa điện, xác nhận đèn hệ thống đã tắt, ngắt giắc ắc quy và chờ tối thiểu 10 phút, hãy kiểm tra bằng mắt các vị trí:

• Cáp ắc quy tiếp xúc với chân P3 của biến tần.
• Đầu cực GND72.
• Các vị trí có khả năng bị lỏng hoặc mắc dị vật.

Nếu phát hiện đầu nối lỏng:

• Loại bỏ dị vật nếu có.
• Lắp lại đầu cáp.
• Siết đầu nối theo đúng mô-men quy định của nhà sản xuất.

Bước 2: Kiểm tra cầu chì F03

Thực hiện quy trình ngắt nguồn an toàn, sau đó kiểm tra tính liên tục của cầu chì F03.

Đo điện trở giữa:

• Chân F03 (1).
• Chân F03 (2).

Tiêu chuẩn: Điện trở tối đa 1 Ω.

Nếu mạch không liên tục hoặc điện trở vượt quá tiêu chuẩn, cầu chì F03 có thể đã bị hỏng và cần được xử lý hoặc thay thế phù hợp.

Bước 3: Kiểm tra hở mạch cáp số 1

Đây là cáp nối giữa contactor và đầu cực biến tần di chuyển.

Sau khi cách ly nguồn điện, đo điện trở giữa:

• Đầu M04.
• Đầu INV T của biến tần di chuyển.

Tiêu chuẩn: Điện trở tối đa 1 Ω.

Nếu điện trở vượt quá 1 Ω hoặc không thông mạch, cần kiểm tra cáp và các điểm đấu nối liên quan.

Bước 4: Kiểm tra hở mạch cáp số 2

Kiểm tra đoạn dây giữa cực dương của giắc ắc quy và cực dương của contactor.

Đo điện trở giữa:

• Cực dương (+) của giắc ắc quy.
• Đầu M18.

Tiêu chuẩn: Điện trở tối đa 1 Ω.

Nếu kết quả không đạt, kiểm tra tình trạng hở mạch, lỏng đầu nối hoặc tiếp xúc kém trên đường cáp này.

Bước 5: Kiểm tra contactor MC2 và cuộn dây

Kiểm tra tiếp điểm MC2

Do khu vực tiếp điểm được che kín nên không thể quan sát trực tiếp. Kỹ thuật viên cần:

• Kiểm tra các đầu cực có bị lỏng hay không.
• Loại bỏ dị vật nếu có.
• Bật khóa điện sang vị trí ON và lắng nghe xem contactor có phát ra tiếng “tách” hay không.

Không nghe thấy tiếng đóng contactor có thể là dấu hiệu cuộn dây hoặc contactor MC2 gặp vấn đề.

Đo điện trở cuộn dây contactor

Tắt khóa điện, ngắt giắc ắc quy theo đúng quy trình và chờ ít nhất 10 phút. Sau đó:

1. Tháo giắc M07.
2. Gắn đầu chuyển chữ T vào phía đầu đực.
3. Đo điện trở giữa M07 đầu đực chân (1) và chân (2).

Tiêu chuẩn: Khoảng 20 Ω.

Kết quả sai lệch đáng kể so với tiêu chuẩn có thể cho thấy cuộn dây contactor bị hỏng.

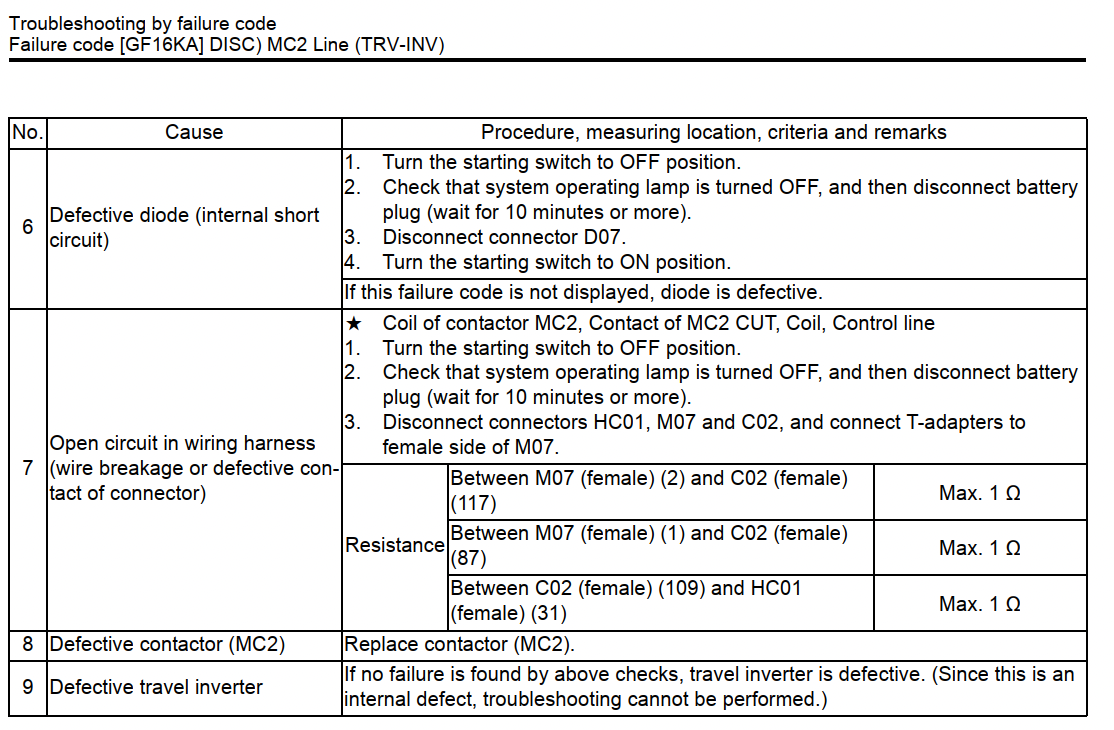

Bước 6: Kiểm tra diode D07

Quy trình kiểm tra diode:

1. Đưa khóa điện về OFF.
2. Xác nhận đèn hệ thống đã tắt.
3. Ngắt giắc ắc quy và chờ ít nhất 10 phút.
4. Tháo đầu nối D07.
5. Bật khóa điện sang ON và kiểm tra lại mã lỗi.

Nếu sau khi tháo D07 mà mã lỗi GF16KA không còn hiển thị, tài liệu xác định diode đã bị hỏng.

Bước 7: Kiểm tra dây dẫn và các đầu giắc

Nguyên nhân có thể nằm trong đường điều khiển cuộn dây contactor MC2, tiếp điểm báo đóng cắt MC2 hoặc dây điều khiển.

Thực hiện như sau:

1. Tắt khóa điện.
2. Xác nhận đèn hoạt động hệ thống đã tắt.
3. Ngắt giắc ắc quy và chờ ít nhất 10 phút.
4. Tháo các giắc HC01, M07 và C02.
5. Gắn đầu chuyển chữ T vào phía đầu cái của M07.
6. Đo điện trở các đường dây sau:

Nếu điện trở vượt quá 1 Ω hoặc đường dây không thông mạch, hãy kiểm tra:

• Dây dẫn bị đứt hoặc hở.
• Chân giắc bị lỏng.
• Đầu nối tiếp xúc kém.
• Giắc cắm chưa được lắp chặt.

Sửa chữa dây dẫn hoặc đầu nối bị lỗi, sau đó lắp lại đúng vị trí.

Bước 8: Thay contactor MC2 nếu bị hỏng

Nếu các bước kiểm tra xác định contactor MC2 bị lỗi, tài liệu hướng dẫn:

Thay contactor MC2.

Cần sử dụng contactor có thông số phù hợp với đúng model xe Komatsu đang sửa chữa.

Bước 9: Kiểm tra biến tần di chuyển

Nếu không phát hiện bất thường sau toàn bộ các bước kiểm tra trên, tài liệu kết luận biến tần di chuyển có thể bị hỏng bên trong.

Do đây là lỗi nội bộ của biến tần, tài liệu cho biết không thể thực hiện quy trình chẩn đoán sâu hơn. Khi đó cần xử lý biến tần di chuyển phù hợp theo quy trình kỹ thuật.

Bảng tiêu chuẩn đo nhanh lỗi GF16KA

Thứ tự xử lý lỗi L04 GF16KA hợp lý

Để tránh thay nhầm linh kiện, nên chẩn đoán theo thứ tự:

1. Kiểm tra cáp mạch chính và các đầu nối.
2. Kiểm tra cầu chì F03.
3. Kiểm tra cáp giữa M04 và INV T.
4. Kiểm tra cáp giữa cực dương ắc quy và M18.
5. Kiểm tra tiếp điểm và cuộn dây contactor MC2.
6. Kiểm tra diode D07.
7. Đo thông mạch dây điện và kiểm tra các giắc HC01, M07, C02.
8. Thay contactor MC2 nếu xác định hỏng.
9. Kết luận biến tần di chuyển bị lỗi nội bộ khi tất cả hạng mục phía trên đều đạt tiêu chuẩn.

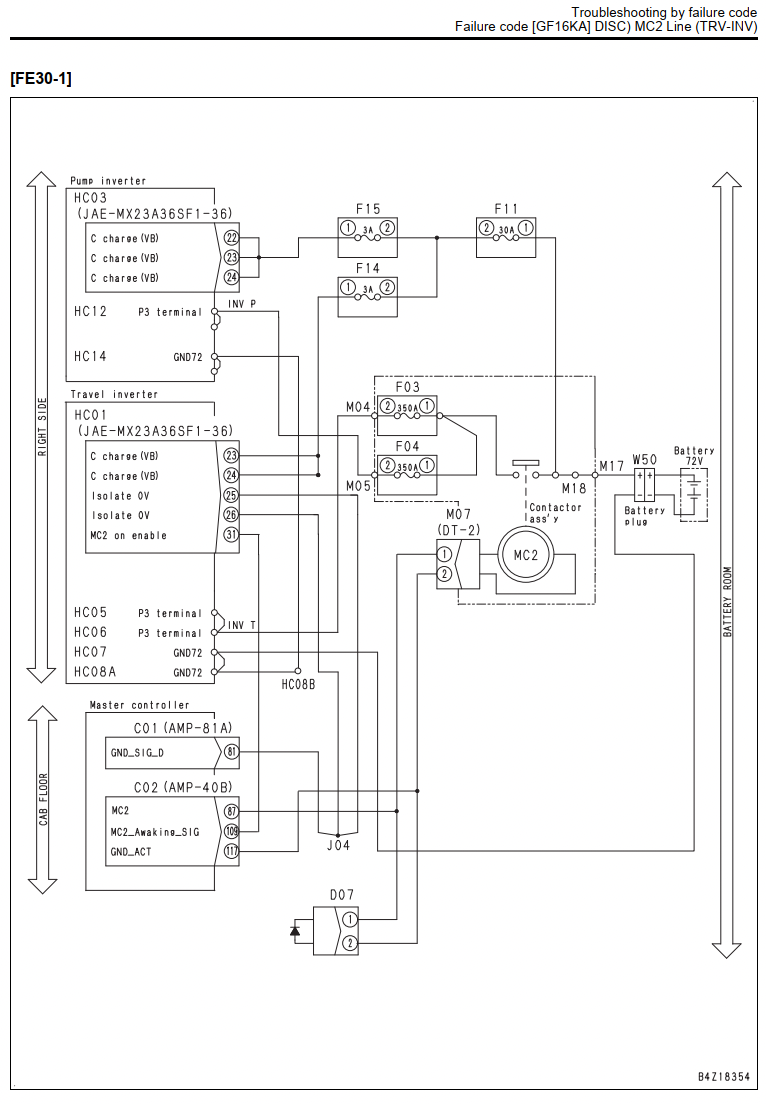

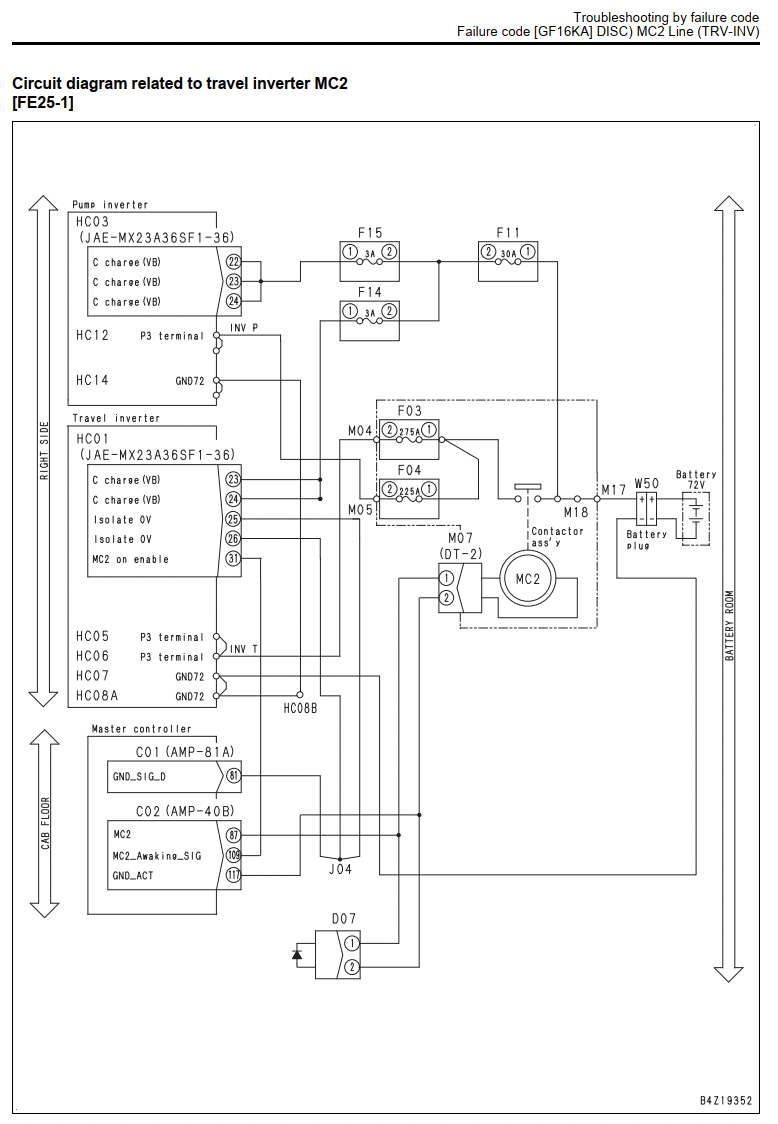

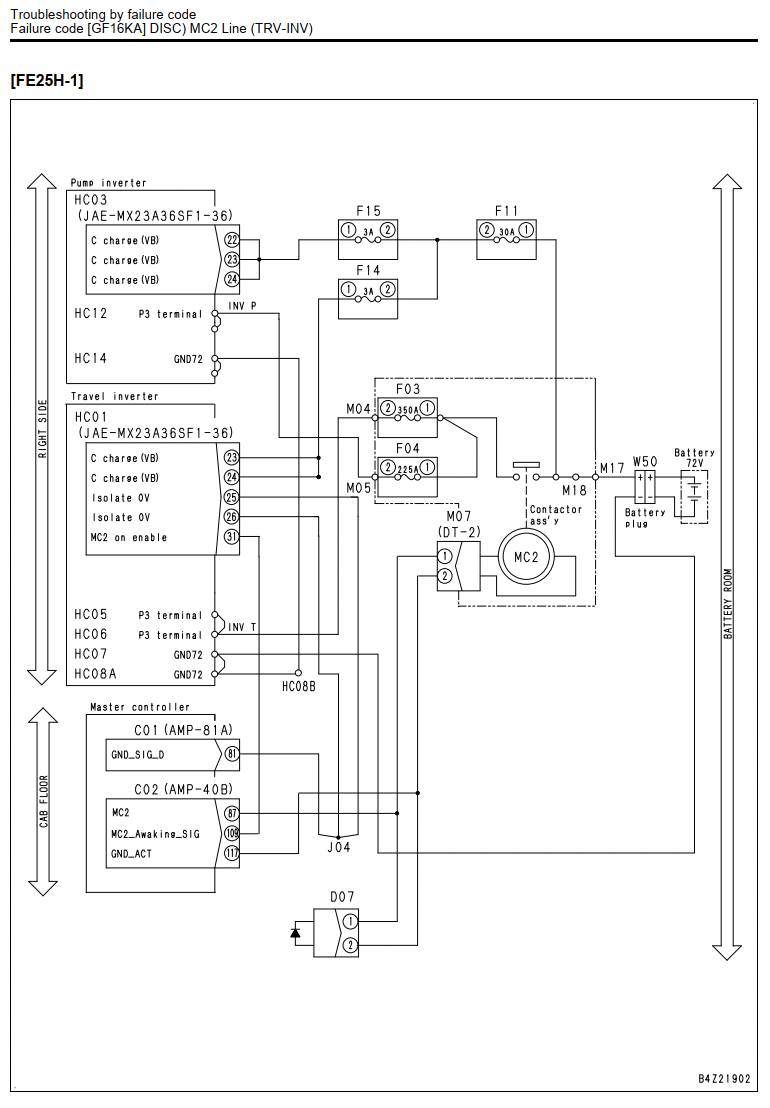

Tài liệu kỹ thuật chuẩn hãng Komatsu hướng dẫn sưa lỗi L04 GF16KA trên xe nâng điện FE25/FE25H/FE30-1

Kết luận

Lỗi L04 GF16KA trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi hở mạch đường contactor MC2 thuộc hệ thống biến tần di chuyển. Khi lỗi xảy ra, xe nâng không thể di chuyển do bộ điều khiển đã ngắt đầu ra tới biến tần.

Các vị trí cần ưu tiên kiểm tra gồm cáp mạch chính, cầu chì F03, dây nguồn contactor, cuộn dây MC2, diode D07 và đường dây điều khiển. Chỉ nên kết luận contactor MC2 hoặc biến tần di chuyển bị hỏng sau khi đã đo kiểm đầy đủ các mạch liên quan theo đúng tiêu chuẩn trong tài liệu.
