Hướng dẫn sửa lỗi L03 GF16KB trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1

Lỗi L03 GF16KB là lỗi liên quan đến hiện tượng ngắn mạch đường contactor MC2 của inverter di chuyển trên xe nâng điện Komatsu. Khi lỗi xuất hiện, tốc độ di chuyển của xe có thể bị giảm, ảnh hưởng trực tiếp đến khả năng vận hành.

Bài viết này hướng dẫn kiểm tra lỗi L03 GF16KB theo đúng tài liệu kỹ thuật áp dụng cho:

• Xe nâng điện 2.5 tấn Komatsu FE25-1.
• Xe nâng điện 2.5 tấn Komatsu FE25H-1.
• Xe nâng điện 3 tấn Komatsu FE30-1.

Lỗi L03 GF16KB là lỗi gì?

Theo tài liệu kỹ thuật, tên đầy đủ của lỗi là:

L03 GF16KB – SHORT MC2 Line (TRV-INV)

Có thể hiểu là:

Ngắn mạch đường contactor MC2 thuộc hệ thống inverter di chuyển.

Mức tác động của lỗi là L03.

Hệ thống xác định lỗi khi bật khóa điện sang vị trí ON và phát hiện điện áp phía thứ cấp của contactor MC2 đạt từ 90% điện áp bình điện trở lên, trạng thái này kéo dài liên tục trong 200 giây.

Hiện tượng khi xe nâng báo lỗi L03 GF16KB

Khi mã lỗi L03 GF16KB xuất hiện, xe nâng điện Komatsu có thể gặp hiện tượng:

• Tốc độ di chuyển của xe bị chậm.
• Khả năng vận hành của hệ thống di chuyển bị hạn chế.
• Mã lỗi GF26KB có thể xuất hiện đồng thời với GF16KB.

Theo tài liệu, lỗi có thể không được phát hiện ngay sau khi rút giắc bình điện. Hệ thống cần một khoảng thời gian nhất định mới có thể phát hiện và hiển thị mã lỗi.

Cách tái hiện mã lỗi là bật khóa điện sang vị trí ON.

Cách xóa lỗi L03 GF16KB

Điều kiện khôi phục được tài liệu quy định như sau:

1. Tắt khóa điện về vị trí OFF.
2. Sau khi đã kiểm tra và xử lý nguyên nhân, bật lại khóa điện để kiểm tra.

Nếu mã lỗi vẫn xuất hiện, cần tiếp tục kiểm tra contactor MC2, mạch điện và inverter di chuyển theo trình tự dưới đây.

Nguyên nhân gây ra lỗi L03 GF16KB

Theo tài liệu kỹ thuật, lỗi L03 GF16KB có thể xuất phát từ bốn nhóm nguyên nhân:

1. Ngắn mạch contactor và cáp mạch chính.
2. Contactor MC2 bị hỏng, bao gồm tiếp điểm hoặc cuộn dây bị lỗi.
3. Ngắn mạch trong bó dây điện.
4. Inverter di chuyển bị hỏng.

Việc kiểm tra nên được thực hiện lần lượt theo đúng thứ tự trên.

Lưu ý an toàn trước khi kiểm tra

Xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 sử dụng hệ thống điện áp cao. Trước khi đo điện trở, kiểm tra thông mạch hoặc tháo giắc điện, cần thực hiện đúng quy trình an toàn:

1. Tắt khóa điện về vị trí OFF.
2. Xác nhận đèn hoạt động của hệ thống đã tắt.
3. Rút giắc bình điện.
4. Chờ ít nhất 10 phút trước khi kiểm tra.
5. Chỉ thực hiện đo khi hệ thống đã được ngắt điện hoàn toàn.

Công việc kiểm tra inverter, contactor và cáp điện chính nên được thực hiện bởi kỹ thuật viên có chuyên môn về xe nâng điện.

Quy trình kiểm tra và sửa lỗi L03 GF16KB

Bước 1: Kiểm tra ngắn mạch contactor và cáp mạch chính

Trước tiên, cần kiểm tra tính liên tục giữa phía sơ cấp và phía thứ cấp của contactor MC2.

Thực hiện như sau:

1. Tắt khóa điện về vị trí OFF.
2. Kiểm tra đèn hoạt động của hệ thống đã tắt.
3. Rút giắc bình điện và chờ ít nhất 10 phút.
4. Đo thông mạch giữa cực dương của giắc bình điện W50 (+) và chân số 1 của cầu chì F03.

Kết quả tiêu chuẩn:

• Giữa W50 (+) và F03 chân số 1 phải không thông mạch.
• Khi đo không được nghe thấy tiếng báo thông mạch của đồng hồ.

Nếu không có thông mạch, chuyển sang kiểm tra nguyên nhân thứ hai.

Nếu phát hiện có thông mạch, tiếp tục thực hiện:

1. Tháo từng đầu cực của cầu chì M04 và M05.
2. Tháo cầu chì F11.
3. Đo lại tính liên tục giữa W50 (+) và chân số 1 của F03.

Kết quả tiêu chuẩn sau khi tháo:

• Không được có thông mạch.
• Đồng hồ không phát ra tiếng báo thông mạch.

Nếu kết quả không đúng tiêu chuẩn, cần kiểm tra contactor và cáp mạch chính tại khu vực liên quan.

Bước 2: Kiểm tra contactor MC2

Nguyên nhân thứ hai là contactor MC2 bị hỏng, bao gồm hỏng tiếp điểm hoặc cuộn dây.

Do khu vực tiếp điểm được che kín nên không thể quan sát trực tiếp bằng mắt. Theo tài liệu, cần kiểm tra những nội dung sau:

• Kiểm tra các đầu cực của contactor MC2 có bị lỏng hay không.
• Khi bật khóa điện sang vị trí ON, lắng nghe xem contactor có phát ra tiếng “tách” hay không.
• Loại bỏ dị vật nếu phát hiện tại khu vực liên quan.

Kiểm tra điện trở cuộn dây contactor MC2

Thực hiện theo trình tự:

1. Tắt khóa điện về vị trí OFF.
2. Xác nhận đèn hoạt động của hệ thống đã tắt.
3. Rút giắc bình điện và chờ ít nhất 10 phút.
4. Ngắt giắc M07.
5. Kết nối T-adapter vào phía giắc đực.
6. Đo điện trở giữa chân số 1 và chân số 2 của giắc M07 phía đực.

Giá trị tiêu chuẩn:

Điện trở giữa M07 đực chân 1 và chân 2: khoảng 20 Ω.

Nếu điện trở đo được không đạt khoảng 20 Ω, contactor MC2 có thể bị hỏng cuộn dây và cần được xử lý hoặc thay thế theo tình trạng thực tế.

Bước 3: Kiểm tra ngắn mạch trong bó dây điện

Nếu contactor MC2 và cáp mạch chính không có bất thường, tiếp tục kiểm tra bó dây điện.

Trình tự thực hiện:

1. Tắt khóa điện về vị trí OFF.
2. Xác nhận đèn hoạt động của hệ thống đã tắt.
3. Rút giắc bình điện và chờ ít nhất 10 phút.
4. Ngắt các giắc HC01 và M07.
5. Đo điện trở theo vị trí được tài liệu chỉ định giữa:
   • M07 phía giắc cái, chân số 2; hoặc
   • HC01 phía giắc cái, chân số 35;
   • với đầu cực HC08A.

Giá trị tiêu chuẩn trong tài liệu:

Điện trở tối đa: 1 Ω.

Nếu giá trị đo không đạt tiêu chuẩn, cần kiểm tra bó dây, đầu giắc và các điểm kết nối trong mạch để xác định vị trí bất thường.

Bước 4: Kiểm tra inverter di chuyển

Nếu không phát hiện hư hỏng ở tất cả các bước kiểm tra trên, tài liệu xác định inverter di chuyển bị lỗi.

Đây là lỗi bên trong inverter nên không thể thực hiện chẩn đoán chi tiết bằng quy trình kiểm tra bên ngoài nêu trên. Khi đó, cần kiểm tra chuyên sâu hoặc xử lý inverter di chuyển theo đúng tiêu chuẩn kỹ thuật.

Thông số kiểm tra lỗi GF16KB cần ghi nhớ

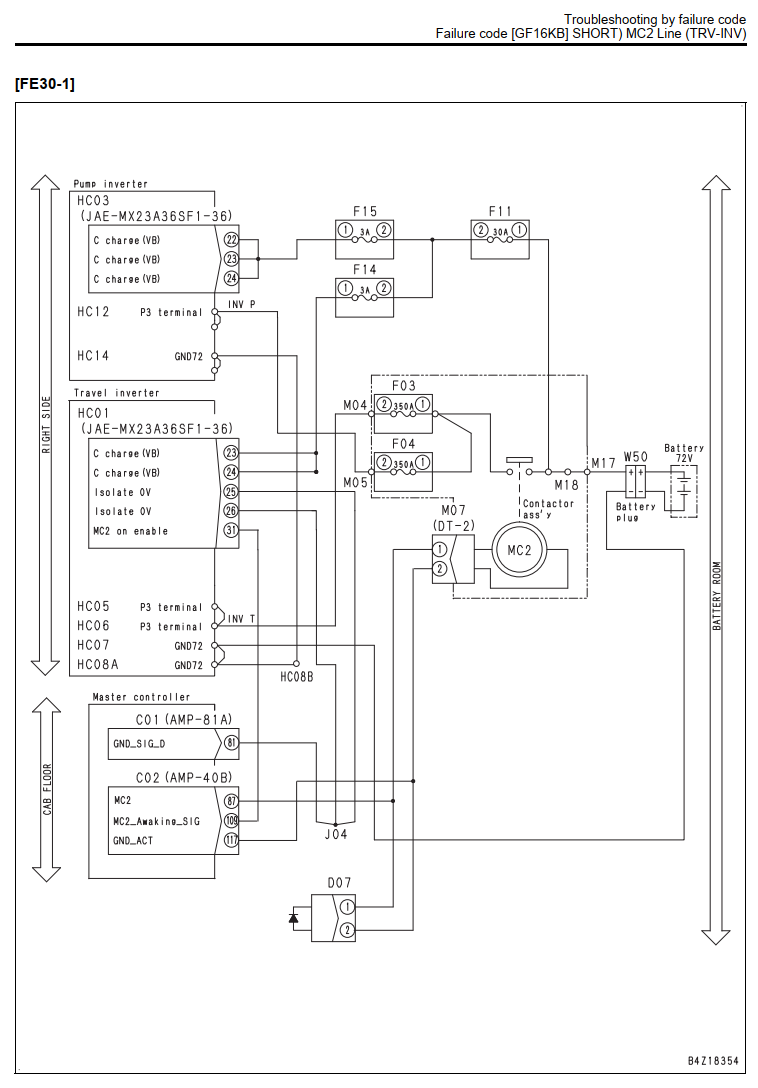

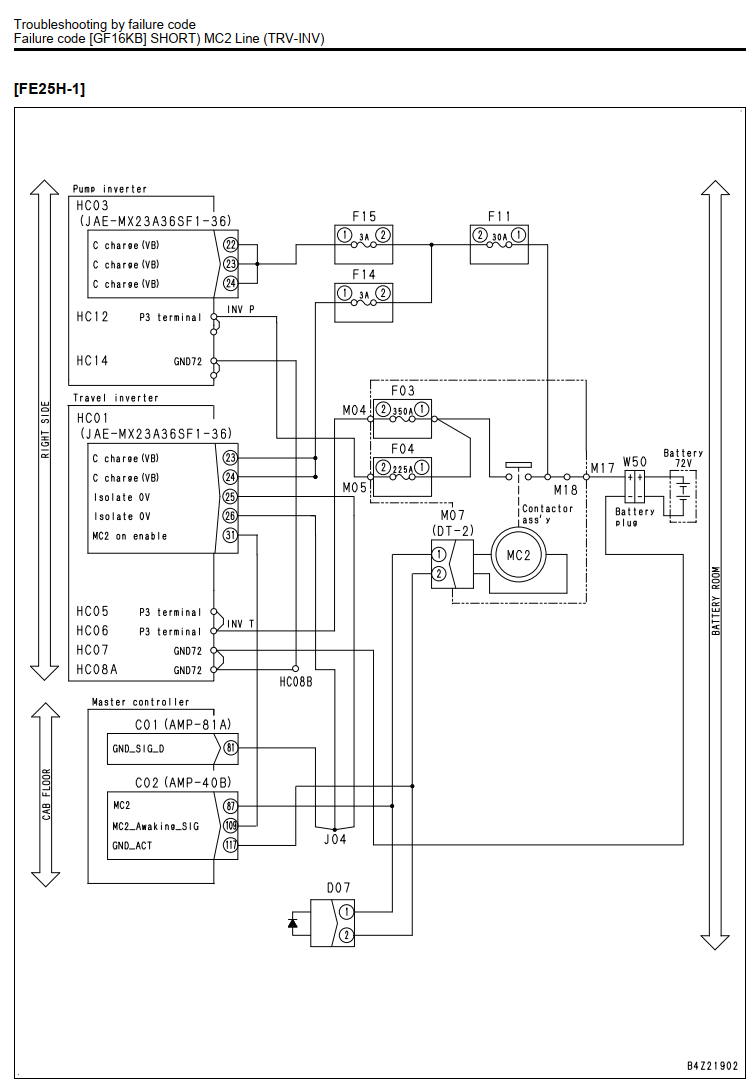

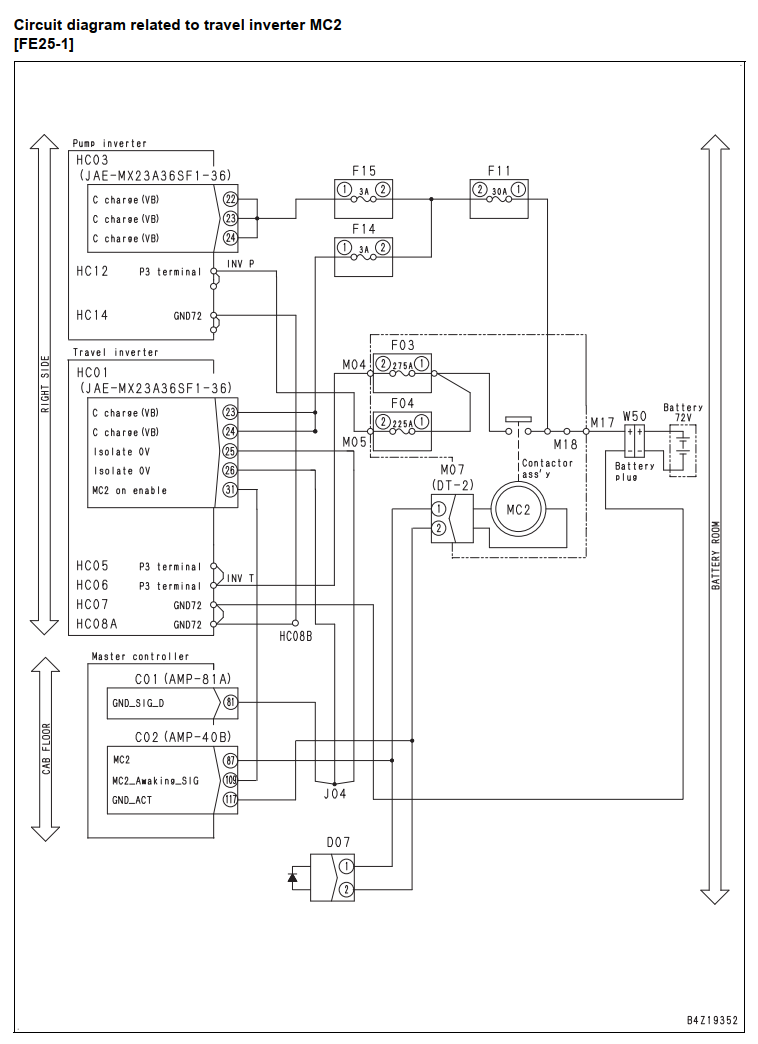

Sơ đồ mạch liên quan đến lỗi L03 GF16KB

Tài liệu cung cấp sơ đồ mạch contactor MC2 của inverter di chuyển riêng cho các model Komatsu FE25-1, FE25H-1 và FE30-1.

Những bộ phận và điểm đo chính trên sơ đồ gồm:

• Inverter di chuyển HC01.
• Bộ điều khiển chính.
• Contactor MC2.
• Giắc contactor M07.
• Giắc bình điện W50.
• Cầu chì F03, F04 và F11.
• Các đầu nối M04 và M05.
• Các điểm giắc HC01 và HC08A.

Khi đo kiểm, kỹ thuật viên cần đối chiếu đúng sơ đồ của từng model xe để tránh nhầm vị trí đầu giắc và chân đo.

Quy trình xử lý nhanh lỗi L03 GF16KB

Có thể tóm tắt quá trình kiểm tra như sau:

1. Tắt khóa điện, rút giắc bình và chờ tối thiểu 10 phút.
2. Kiểm tra thông mạch giữa W50 (+) và F03 chân 1.
3. Nếu có thông mạch, tháo đầu cực M04, M05 và cầu chì F11 rồi đo lại.
4. Kiểm tra đầu cực, tiếng đóng và tình trạng của contactor MC2.
5. Đo cuộn dây MC2 tại M07 chân 1–2, tiêu chuẩn khoảng 20 Ω.
6. Kiểm tra bó dây qua M07, HC01 và HC08A, tiêu chuẩn tối đa 1 Ω.
7. Nếu toàn bộ kết quả đều bình thường, kiểm tra inverter di chuyển.
8. Sau khi sửa chữa, tắt rồi bật lại khóa điện và kiểm tra hoạt động của xe.

Câu hỏi thường gặp về lỗi L03 GF16KB

Lỗi L03 GF16KB có làm xe nâng không di chuyển được không?

Theo tài liệu, hiện tượng được ghi nhận là tốc độ di chuyển của xe nâng bị chậm.

Lỗi GF16KB có xuất hiện cùng mã lỗi khác không?

Có. Mã lỗi GF26KB có thể được phát hiện đồng thời với lỗi GF16KB.

Tắt khóa điện có xóa được lỗi GF16KB không?

Điều kiện khôi phục là tắt khóa điện về vị trí OFF. Tuy nhiên, nếu nguyên nhân gây lỗi chưa được xử lý, mã lỗi có thể xuất hiện trở lại khi bật xe.

Điện trở cuộn dây contactor MC2 bao nhiêu là đạt?

Điện trở giữa chân số 1 và chân số 2 của giắc M07 phía đực phải đạt khoảng 20 Ω.

Khi nào xác định inverter di chuyển bị hỏng?

Nếu không phát hiện bất thường ở contactor, cáp mạch chính, cuộn dây MC2 và bó dây điện sau khi thực hiện toàn bộ các bước kiểm tra, tài liệu xác định inverter di chuyển bị lỗi bên trong.

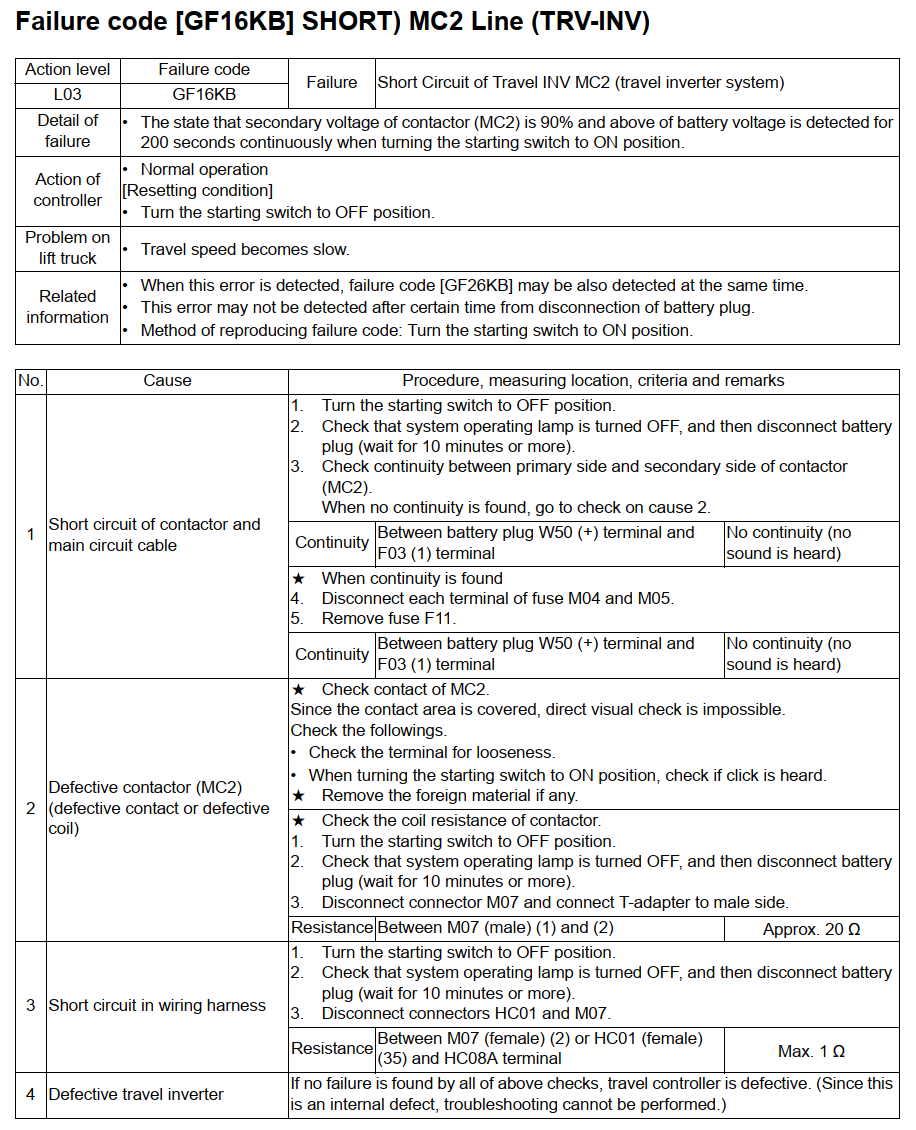

Tài liệu kỹ thuật hãng Komatsu hướng dẫn sửa lỗi L03 GF16KB trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu

Kết luận

Lỗi L03 GF16KB trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1 là lỗi ngắn mạch đường contactor MC2 của hệ thống inverter di chuyển.

Khi gặp lỗi này, cần kiểm tra lần lượt cáp mạch chính, contactor MC2, điện trở cuộn dây, bó dây điện và cuối cùng là inverter di chuyển. Đặc biệt, phải tắt khóa điện, rút giắc bình và chờ ít nhất 10 phút trước khi tháo giắc hoặc đo kiểm để bảo đảm an toàn.

Thực hiện đúng trình tự và đúng các giá trị tiêu chuẩn trong tài liệu sẽ giúp xác định chính xác khu vực gây lỗi, tránh thay thế linh kiện không cần thiết.
