Hướng dẫn sửa lỗi L03 GF17MA xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1

Lỗi L03 GF17MA là lỗi bất thường quá trình nạp nhanh của inverter di chuyển, được tài liệu kỹ thuật Komatsu mô tả là “Quick Charge Abnormality Travel INV (travel inverter system)”.

Mã lỗi này có thể xuất hiện trên:

• Xe nâng điện 2.5 tấn Komatsu FE25-1.
• Xe nâng điện 2.5 tấn Komatsu FE25H-1.
• Xe nâng điện 3 tấn Komatsu FE30-1.

Khi lỗi xảy ra, xe không thể di chuyển, hệ thống công tác và trợ lực lái điện không hoạt động. Việc kiểm tra cần được thực hiện đúng trình tự và đúng các trị số trong tài liệu kỹ thuật.

Lỗi L03 GF17MA là gì?

Bộ điều khiển ghi nhận lỗi L03 GF17MA khi điện áp tụ điện bên trong inverter di chuyển không tăng lên 42 V trong vòng 2,6 giây kể từ thời điểm bật công tắc khởi động sang vị trí ON.

Tên đầy đủ của mã lỗi:

• Cấp độ cảnh báo: L03.
• Mã lỗi: GF17MA.
• Tên lỗi: Bất thường nạp nhanh inverter di chuyển.
• Tên tiếng Anh: Quick Charge Abnormality Travel INV.
• Hệ thống liên quan: Inverter di chuyển – Travel inverter system.

Hiện tượng khi xe báo lỗi L03 GF17MA

Theo tài liệu, khi phát hiện lỗi GF17MA, bộ điều khiển sẽ:

• Không cho phép đóng contactor MC2 bằng cách ngắt tín hiệu cho phép.
• Ngừng tín hiệu đầu ra đến inverter di chuyển.
• Làm xe nâng không thể di chuyển.
• Làm thiết bị công tác và hệ thống trợ lực lái PS không hoạt động.

Sau khi hệ thống được khôi phục, xe nâng có thể hoạt động trở lại bình thường.

Mã lỗi GF27MA có khả năng được phát hiện đồng thời với GF17MA. Nếu FET trong inverter di chuyển bị chập, các mã GF1LKB và GF2LKB có thể xuất hiện sau khoảng 15 giây kể từ khi bật công tắc khởi động sang vị trí ON.

Cách khôi phục tạm thời khi xuất hiện lỗi

Thực hiện theo trình tự trong tài liệu:

1. Chuyển công tắc khởi động về vị trí OFF.
2. Chờ khoảng 5 phút.
3. Bật lại công tắc khởi động.

Nếu điện áp tụ điện tăng lên 50 V sau 5 phút kể từ khi phát hiện lỗi, bộ điều khiển sẽ tự khôi phục hệ thống.

Để tái hiện lỗi phục vụ kiểm tra, tài liệu yêu cầu chờ ít nhất 15 giây sau khi chuyển công tắc khởi động sang vị trí ON.

Nếu lỗi tiếp tục xuất hiện, cần kiểm tra lần lượt các nguyên nhân dưới đây.

Nguyên nhân gây lỗi L03 GF17MA

Theo tài liệu kỹ thuật, lỗi có thể bắt nguồn từ sáu nhóm nguyên nhân:

1. Điện trở nạp nhanh bị hỏng hoặc sai trị số.
2. Dây điện bị đứt hoặc giắc kết nối tiếp xúc không tốt.
3. Dây điện bị chập mạch.
4. Cầu chì F03 hoặc F04 bị hỏng.
5. FET trong inverter di chuyển bị hỏng hoặc chập.
6. Inverter di chuyển bị hỏng bên trong.

Quy tắc an toàn trước khi kiểm tra

Trước mỗi phép đo, phải thực hiện đầy đủ:

1. Chuyển công tắc khởi động sang vị trí OFF.
2. Xác nhận đèn báo hệ thống đã tắt.
3. Ngắt giắc nguồn ắc quy.
4. Chờ ít nhất 10 phút rồi mới tháo giắc, cầu chì hoặc đo điện trở.

Inverter và hệ thống điện của các xe Komatsu FE25-1, FE25H-1 và FE30-1 sử dụng nguồn điện áp cao. Không được tháo đầu nối hoặc thực hiện phép đo khi hệ thống chưa được ngắt nguồn an toàn.

Quy trình kiểm tra và sửa lỗi L03 GF17MA

Bước 1: Kiểm tra điện trở nạp nhanh N06

Điện trở nạp nhanh N06 có thể bị hỏng hoặc thay đổi trị số, khiến điện áp tụ điện trong inverter không tăng đúng yêu cầu.

Cách kiểm tra:

1. Tắt công tắc khởi động.
2. Xác nhận đèn báo hệ thống đã tắt.
3. Ngắt giắc nguồn ắc quy và chờ ít nhất 10 phút.
4. Tháo giắc N06 của điện trở nạp nhanh khỏi bảng contactor.
5. Đo điện trở giữa hai chân của N06 đực.

Nếu điện trở đo được không đạt khoảng 39 Ω, điện trở nạp nhanh N06 bị lỗi và cần được sửa chữa hoặc thay thế.

Bước 2: Kiểm tra đứt dây và tiếp xúc giắc HC01–N06

Mạch dây nối giữa điện trở nạp nhanh N06 và inverter di chuyển có thể bị đứt hoặc tiếp xúc kém tại giắc.

Cách kiểm tra:

1. Thực hiện quy trình ngắt nguồn an toàn.
2. Tháo giắc N06 khỏi bảng contactor.
3. Tháo giắc HC01 của inverter di chuyển.
4. Đo điện trở theo bảng sau.

Nếu điện trở lớn hơn 1 Ω, cần kiểm tra:

• Dây dẫn có bị đứt hoặc hư hỏng hay không.
• Chân giắc có bị lỏng, cong hoặc oxy hóa hay không.
• Đầu nối N06 và HC01 có tiếp xúc chắc chắn hay không.

Sửa lại dây điện, chân giắc hoặc đầu nối bị hỏng rồi kiểm tra lại hệ thống.

Bước 3: Kiểm tra chập mạch dây điện tại HC01

Sau khi ngắt nguồn và tháo giắc HC01, đo điện trở giữa các chân theo đúng tài liệu:

Nếu kết quả không đạt tiêu chuẩn nêu trên, kiểm tra và sửa chữa đoạn dây bị chạm hoặc hư hỏng. Khi thực hiện, cần đối chiếu trực tiếp sơ đồ mạch điện tương ứng với từng model xe.

Bước 4: Kiểm tra cầu chì F03 và F04

Cầu chì F03 hoặc F04 bị hỏng có thể làm gián đoạn nguồn điện của mạch và khiến quá trình nạp nhanh inverter không hoàn thành.

Cách kiểm tra:

1. Tắt công tắc khởi động.
2. Xác nhận đèn báo hệ thống đã tắt.
3. Ngắt giắc nguồn ắc quy và chờ ít nhất 10 phút.
4. Kiểm tra cầu chì F03 và F04 trên bảng contactor.
5. Đo điện trở giữa hai đầu mỗi cầu chì.

Nếu cầu chì không thông mạch hoặc điện trở vượt quá 1 Ω, cần thay cầu chì đúng chủng loại và đúng thông số của từng model.

Theo sơ đồ được cung cấp:

Không tự ý thay cầu chì có dòng định mức khác với sơ đồ của xe.

Bước 5: Kiểm tra FET trong inverter di chuyển

Nguyên nhân tiếp theo là FET bên trong inverter di chuyển bị đánh thủng hoặc chập mạch.

Chuẩn bị kiểm tra

1. Chuyển công tắc khởi động sang OFF.
2. Xác nhận đèn hệ thống đã tắt.
3. Ngắt giắc nguồn ắc quy và chờ ít nhất 10 phút.

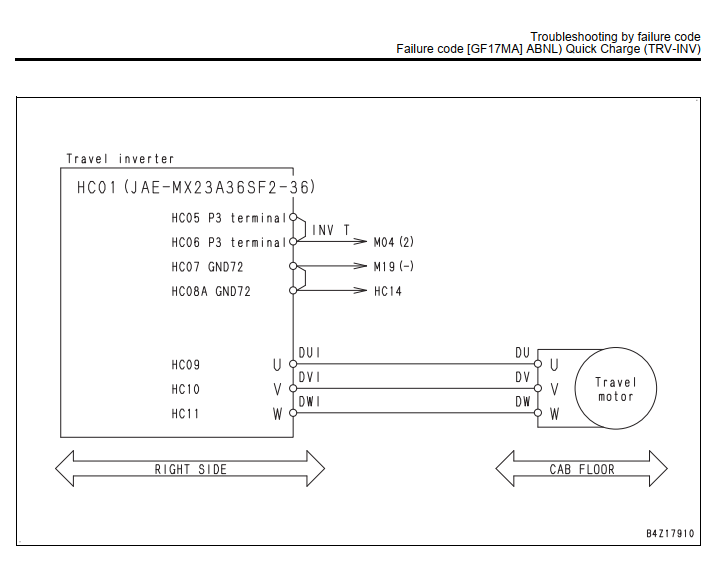

4. Tháo từng đầu cáp DUI, DVI, DWI, INV T và HC07 (GND).
5. Đảo cực que đo đồng hồ vạn năng ở mỗi phép thử.
6. Tổng cộng thực hiện 12 lần đo.

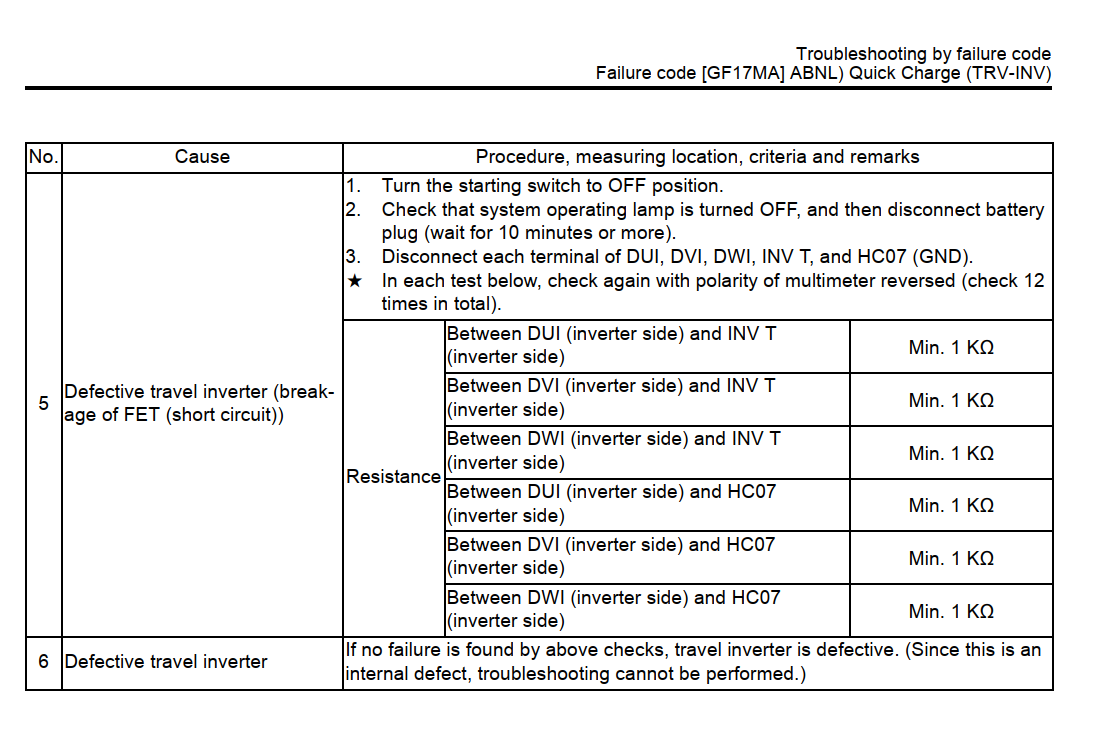

Giá trị điện trở tiêu chuẩn

Mỗi cặp phải được đo hai lần bằng cách đảo cực que đo. Nếu một hoặc nhiều phép đo thấp hơn 1 kΩ, FET trong inverter di chuyển có khả năng bị chập hoặc đánh thủng.

Bước 6: Kiểm tra và xử lý inverter di chuyển

Nếu toàn bộ các hạng mục trên đều đạt yêu cầu nhưng lỗi L03 GF17MA vẫn xuất hiện, tài liệu kết luận inverter di chuyển bị lỗi bên trong.

Đây là hư hỏng nội bộ nên không thể tiếp tục chẩn đoán bằng quy trình kiểm tra bên ngoài nêu trên. Inverter cần được kiểm tra chuyên sâu hoặc thay thế phù hợp.

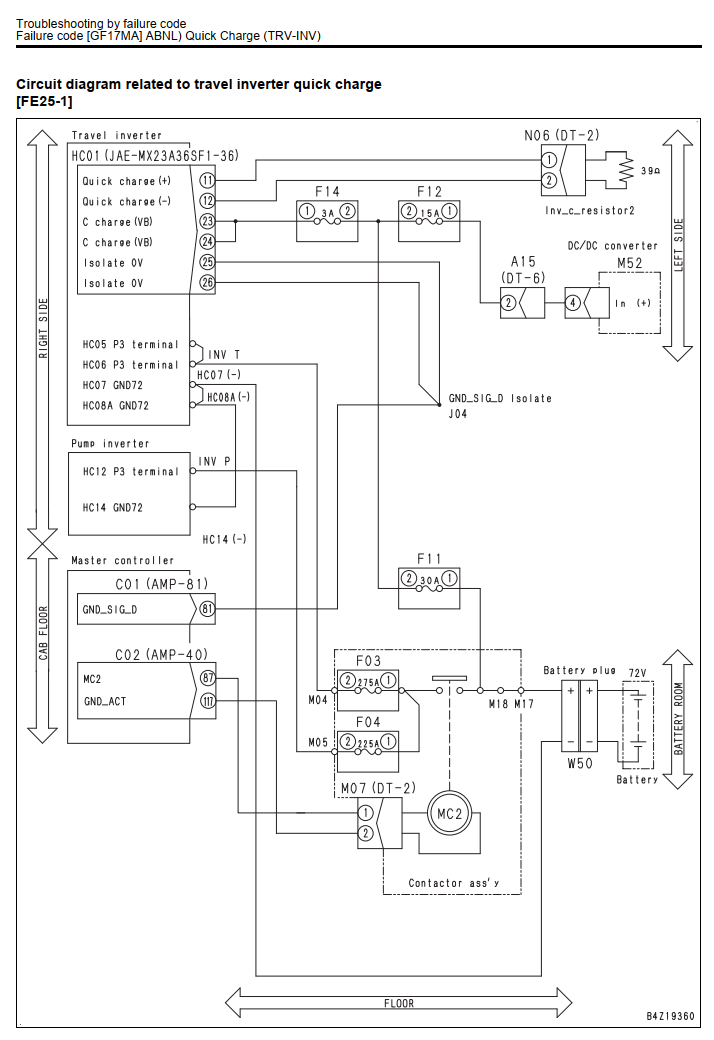

Sơ đồ mạch liên quan đến lỗi GF17MA

Mạch nạp nhanh inverter di chuyển bao gồm những thành phần chính:

• Inverter di chuyển.
• Giắc HC01.
• Điện trở nạp nhanh N06, trị số 39 Ω.
• Cầu chì F03 và F04.
• Contactor MC2.
• Bộ điều khiển chính.
• Bộ chuyển đổi DC/DC.
• Giắc nguồn ắc quy 72 V.
• Các đường cáp pha DUI, DVI và DWI nối với mô-tơ di chuyển.
• Các đường INV T và HC07.

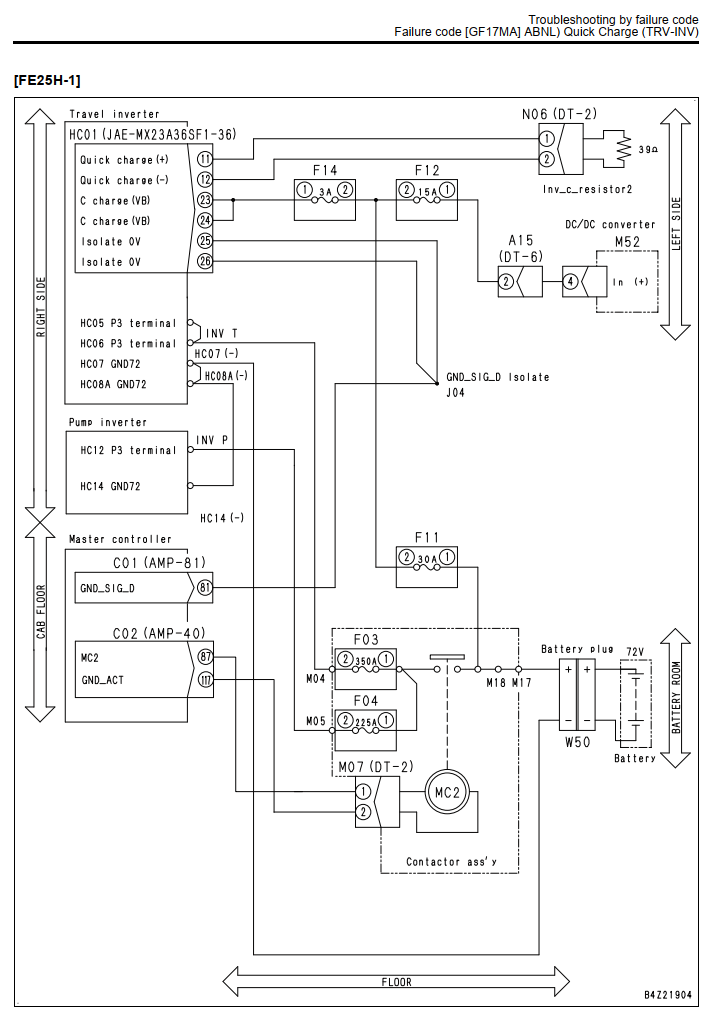

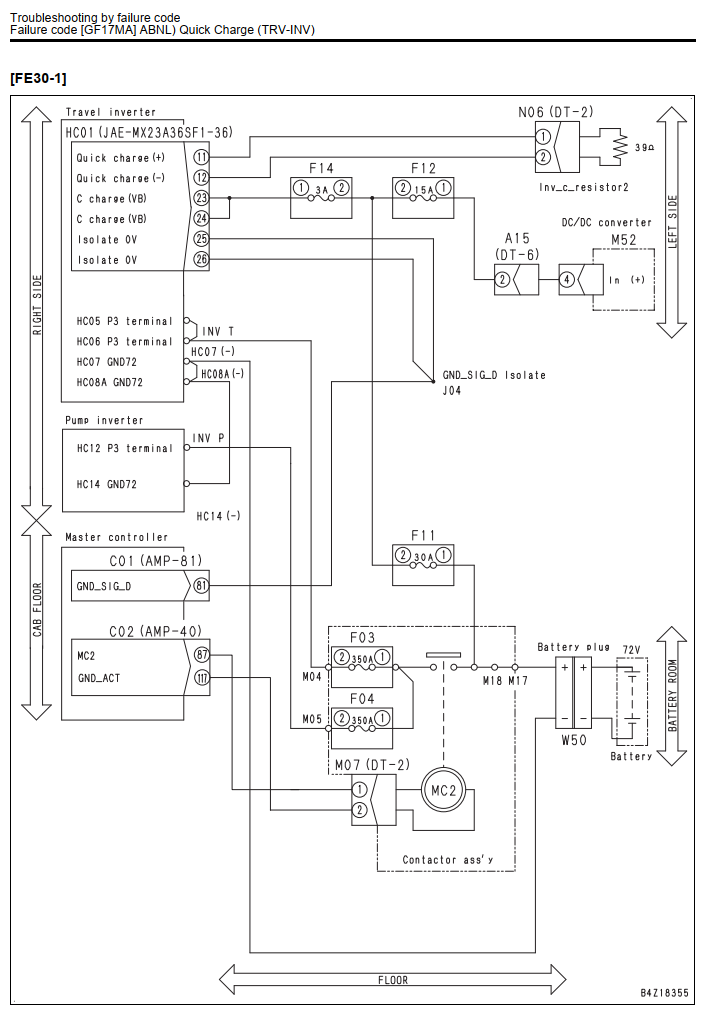

Sơ đồ của FE25-1, FE25H-1 và FE30-1 có sự khác nhau về định mức cầu chì. Vì vậy, kỹ thuật viên cần dùng đúng sơ đồ tương ứng với model xe đang sửa chữa.

Trình tự xử lý lỗi L03 GF17MA đề xuất

Để tránh tháo inverter khi chưa cần thiết, nên kiểm tra theo thứ tự:

1. Tắt nguồn, ngắt giắc ắc quy và chờ tối thiểu 10 phút.
2. Kiểm tra điện trở nạp nhanh N06, tiêu chuẩn khoảng 39 Ω.
3. Kiểm tra thông mạch từ N06 đến HC01.
4. Kiểm tra chập mạch tại các chân của giắc HC01.
5. Kiểm tra cầu chì F03 và F04.
6. Kiểm tra FET của inverter bằng 12 phép đo đảo cực.
7. Nếu tất cả kết quả đạt tiêu chuẩn, xác định inverter di chuyển bị lỗi bên trong.
8. Sau khi sửa chữa, lắp lại đầu nối, cấp nguồn và kiểm tra hoạt động của xe.

Câu hỏi thường gặp về lỗi L03 GF17MA

Lỗi L03 GF17MA có khiến xe nâng không di chuyển được không?

Có. Khi phát hiện lỗi, bộ điều khiển không cho contactor MC2 hoạt động và dừng đầu ra đến inverter di chuyển. Xe không thể di chuyển, thiết bị công tác và trợ lực lái cũng không hoạt động.

Có thể xóa lỗi GF17MA bằng cách tắt khóa điện không?

Có thể thử chuyển công tắc về OFF. Theo tài liệu, nếu điện áp tụ điện tăng lên 50 V sau 5 phút kể từ khi phát hiện lỗi, bộ điều khiển sẽ khôi phục hệ thống. Nếu lỗi tái diễn, phải kiểm tra nguyên nhân thay vì chỉ tắt và bật khóa điện nhiều lần.

Điện trở nạp nhanh N06 phải có trị số bao nhiêu?

Điện trở đo giữa chân 1 và chân 2 của N06 đực phải đạt khoảng 39 Ω.

Khi nào có thể kết luận inverter di chuyển bị hỏng?

Khi điện trở N06, dây dẫn, đầu nối, cầu chì F03–F04 và các phép đo FET đều đạt tiêu chuẩn nhưng lỗi vẫn còn, tài liệu xác định inverter di chuyển bị hỏng bên trong.

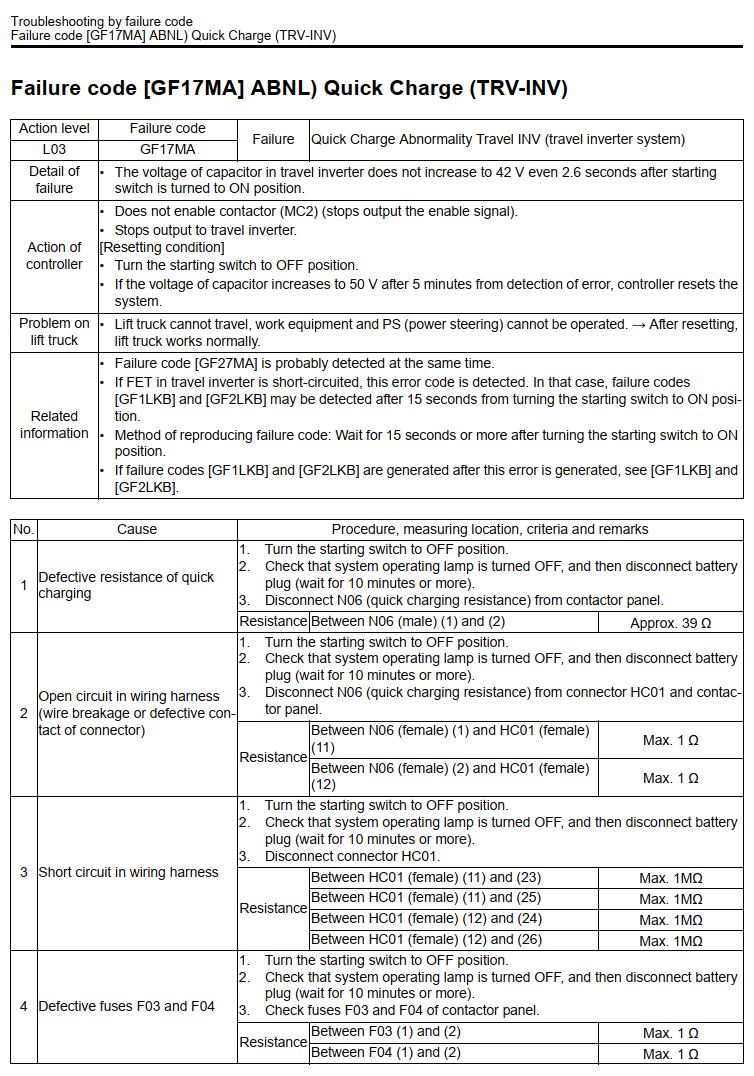

Tài liệu kỹ thuật hãng Komatsu hướng dẫn sửa lỗi L03 GF17MA trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1

Kết luận

Lỗi L03 GF17MA trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1 là cảnh báo bất thường của mạch nạp nhanh inverter di chuyển. Các nguyên nhân cần kiểm tra gồm điện trở N06, dây và giắc HC01, cầu chì F03–F04, FET và bản thân inverter.

Do hệ thống sử dụng điện áp cao và liên quan trực tiếp đến inverter di chuyển, quá trình đo kiểm chỉ nên được thực hiện bởi kỹ thuật viên có chuyên môn, có thiết bị đo phù hợp và tuân thủ đầy đủ quy trình ngắt nguồn an toàn.
