Lỗi L04 GF18KQ xe nâng điện 2.5 tấn và 3 tấn Komatsu FE25-1, FE25H-1, FE30-1: Nguyên nhân và cách sửa Mô tả SEO

Hướng dẫn sửa lỗi L04 GF18KQ trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1

Lỗi L04 GF18KQ là lỗi không đồng nhất tín hiệu lựa chọn chức năng của bộ biến tần di chuyển. Khi lỗi xuất hiện, xe nâng không thể di chuyển, đồng thời hệ thống công tác và trợ lực lái điện cũng không hoạt động.

Bài viết dưới đây hướng dẫn kiểm tra và xử lý lỗi L04 GF18KQ cho các dòng xe:

  • Xe nâng điện 2.5 tấn Komatsu FE25-1.
  • Xe nâng điện 2.5 tấn Komatsu FE25H-1.
  • Xe nâng điện 3 tấn Komatsu FE30-1.

Nội dung chẩn đoán trong bài được trình bày theo đúng tài liệu kỹ thuật đi kèm.

Lỗi L04 GF18KQ là gì?

Tên lỗi đầy đủ trong tài liệu:

Failure code [GF18KQ] MISMATCH Func. SEL (TRV-INV)

Có thể hiểu là:

Lỗi không đồng nhất tín hiệu nhận dạng chức năng của bộ biến tần di chuyển – Travel Inverter.

  • Cấp độ tác động: L04.
  • Mã lỗi: GF18KQ.
  • Hệ thống liên quan: Biến tần di chuyển và biến tần bơm.

Khi cắm giắc bình điện, bộ điều khiển phát hiện hai tín hiệu xác định chức năng cùng ở trạng thái ON hoặc cùng ở trạng thái OFF. Đây là trạng thái không hợp lệ nên hệ thống ghi nhận lỗi GF18KQ.

Hiện tượng khi xe nâng Komatsu báo lỗi L04 GF18KQ

Khi phát hiện lỗi, bộ điều khiển thực hiện các biện pháp bảo vệ sau:

  • Không cho phép đóng contactor MC2 do dừng xuất tín hiệu cho phép.
  • Dừng tín hiệu đầu ra tới biến tần di chuyển.
  • Đánh giá biến tần di chuyển có lỗi vì tín hiệu xác định chức năng không đồng nhất.

Xe nâng có thể xuất hiện các hiện tượng:

  • Xe không thể di chuyển.
  • Bộ công tác nâng hạ không hoạt động.
  • Hệ thống trợ lực lái điện PS không hoạt động.

Nguyên nhân gây lỗi L04 GF18KQ

Theo tài liệu kỹ thuật, lỗi GF18KQ có thể liên quan đến hai nhóm nguyên nhân chính.

1. Hở mạch trong dây điện của biến tần di chuyển

Nguyên nhân có thể là:

  • Dây điện trong bó dây biến tần di chuyển bị đứt.
  • Giắc điện của biến tần di chuyển bị lỏng.
  • Chân giắc tiếp xúc không tốt.
  • Biến tần bơm bị lỗi bên trong nếu dây điện và giắc kết nối đều bình thường.

2. Hở mạch trong dây điện của biến tần bơm

Nguyên nhân có thể là:

  • Dây điện trong bó dây biến tần bơm bị đứt.
  • Giắc điện của biến tần bơm bị lỏng.
  • Chân giắc tiếp xúc không tốt.
  • Biến tần di chuyển bị lỗi bên trong nếu không phát hiện bất thường tại dây điện và giắc kết nối.

Lưu ý an toàn trước khi kiểm tra

Hệ thống biến tần làm việc với điện áp cao. Trước khi tháo giắc hoặc đo điện trở, cần thực hiện đúng trình tự:

  1. Đưa xe về vị trí an toàn.
  2. Hạ càng nâng xuống sàn.
  3. Chuyển công tắc khởi động về vị trí OFF.
  4. Xác nhận đèn báo hoạt động của hệ thống đã tắt.
  5. Ngắt giắc bình điện.
  6. Chờ ít nhất 10 phút trước khi kiểm tra biến tần và các giắc điện.

Không được tháo giắc biến tần ngay sau khi tắt khóa điện.

Cách kiểm tra lỗi L04 GF18KQ

Bước 1: Kiểm tra giắc điện của biến tần di chuyển

Sau khi tắt khóa điện, ngắt bình và chờ ít nhất 10 phút:

  • Kiểm tra các giắc của biến tần di chuyển có bị lỏng hay không.
  • Kiểm tra chân giắc có bị cong, tụt, oxy hóa hoặc tiếp xúc kém không.
  • Kiểm tra bó dây điện xem có dấu hiệu đứt, chèn ép hoặc hư hỏng không.

Nếu không phát hiện bất thường bằng quan sát, chuyển sang đo điện trở.

Bước 2: Đo điện trở tại các giắc HC01 và HC02

Tháo giắc HC01 và HC02, sau đó đo theo tiêu chuẩn sau:

Vị trí đoGiá trị tiêu chuẩn
Giữa chân HC01 (6) và HC01 (29)Tối thiểu 1 MΩ
Giữa chân HC02 (10) và HC02 (35)Tối đa 1 Ω

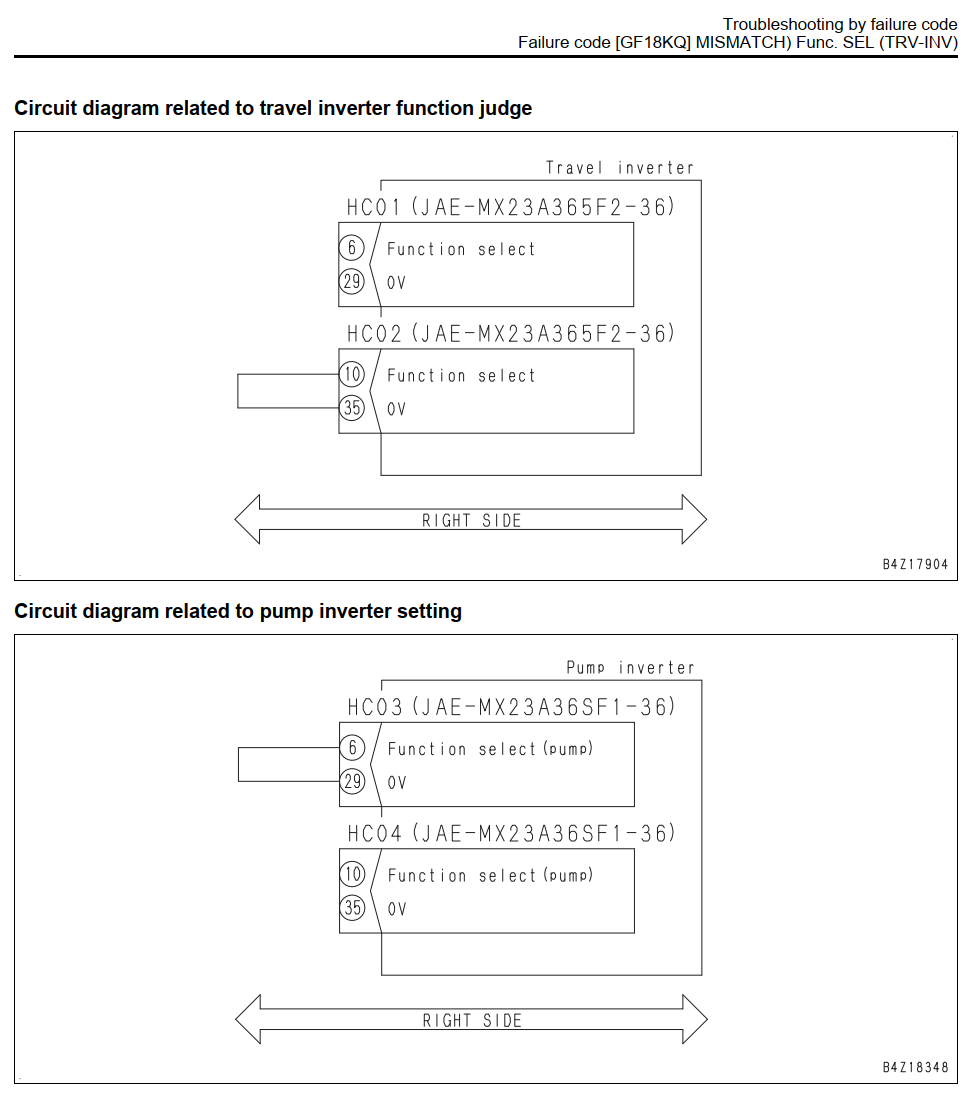

Ý nghĩa các chân theo sơ đồ:

  • HC01 chân 6: Function select.
  • HC01 chân 29: 0V.
  • HC02 chân 10: Function select.
  • HC02 chân 35: 0V.

Nếu kết quả không đạt tiêu chuẩn, cần kiểm tra và sửa chữa mạch dây hoặc giắc kết nối của biến tần di chuyển.

Nếu dây điện, giắc kết nối và các giá trị đo đều bình thường nhưng lỗi vẫn xuất hiện, tài liệu xác định biến tần bơm bị lỗi bên trong. Lỗi nội bộ này không thể tiếp tục chẩn đoán bằng quy trình đo dây nói trên.

Bước 3: Kiểm tra giắc điện của biến tần bơm

Tiếp tục kiểm tra:

  • Độ chắc chắn của giắc biến tần bơm.
  • Tình trạng tiếp xúc của các chân giắc.
  • Dây dẫn có bị đứt, chèn ép hoặc hở mạch không.

Sau đó tháo hai giắc HC03 và HC04 để đo điện trở.

Bước 4: Đo điện trở tại các giắc HC03 và HC04

Thực hiện phép đo theo bảng tiêu chuẩn:

Vị trí đoGiá trị tiêu chuẩn
Giữa chân HC03 (6) và HC03 (29)Tối đa 1 Ω
Giữa chân HC04 (10) và HC04 (35)Tối thiểu 1 MΩ

Ý nghĩa các chân theo sơ đồ:

  • HC03 chân 6: Function select của biến tần bơm.
  • HC03 chân 29: 0V.
  • HC04 chân 10: Function select của biến tần bơm.
  • HC04 chân 35: 0V.

Nếu giá trị đo không đạt tiêu chuẩn, kiểm tra và sửa chữa dây điện hoặc đầu nối tương ứng.

Nếu không tìm thấy bất thường sau các bước kiểm tra trên, tài liệu xác định biến tần di chuyển bị lỗi bên trong. Trường hợp này không thể tiếp tục chẩn đoán bằng quy trình kiểm tra mạch dây nêu trên.

Cách sửa lỗi L04 GF18KQ

Tùy theo kết quả kiểm tra, phương án khắc phục gồm:

  • Cắm lại và cố định chắc chắn các giắc HC01, HC02, HC03 và HC04.
  • Làm sạch và xử lý các chân giắc tiếp xúc không tốt.
  • Sửa chữa dây bị đứt hoặc hở mạch.
  • Sửa các vị trí dây bị chèn ép, hư hỏng hoặc mất khả năng cách điện.
  • Xử lý biến tần bơm nếu mạch biến tần di chuyển đạt tiêu chuẩn nhưng lỗi vẫn còn.
  • Xử lý biến tần di chuyển nếu mạch biến tần bơm đạt tiêu chuẩn nhưng lỗi vẫn còn.

Việc sửa chữa hoặc thay thế biến tần cần được thực hiện bởi kỹ thuật viên có chuyên môn về hệ thống điện cao áp của xe nâng điện.

Trường hợp lỗi DBNFKR xuất hiện đồng thời

Theo thông tin liên quan trong tài liệu, nếu mã lỗi DBNFKR xuất hiện cùng lúc với L04 GF18KQ, cần thực hiện quy trình chẩn đoán lỗi của biến tần bơm trước.

Sau khi xử lý lỗi liên quan đến biến tần bơm, mới tiếp tục kiểm tra GF18KQ nếu mã lỗi này vẫn còn.

Cách tái hiện và xác nhận lỗi

Để tái hiện lỗi theo tài liệu:

  1. Kết nối giắc bình điện.
  2. Chuyển công tắc khởi động sang vị trí ON.
  3. Theo dõi màn hình và kiểm tra mã lỗi.

Sau khi sửa chữa:

  1. Lắp chắc chắn toàn bộ giắc điện đã tháo.
  2. Kết nối lại giắc bình điện.
  3. Bật khóa điện.
  4. Kiểm tra mã L04 GF18KQ còn xuất hiện hay không.
  5. Kiểm tra khả năng di chuyển, nâng hạ và hoạt động của trợ lực lái.

Chỉ vận hành xe khi các chức năng đã hoạt động bình thường và không còn mã lỗi.

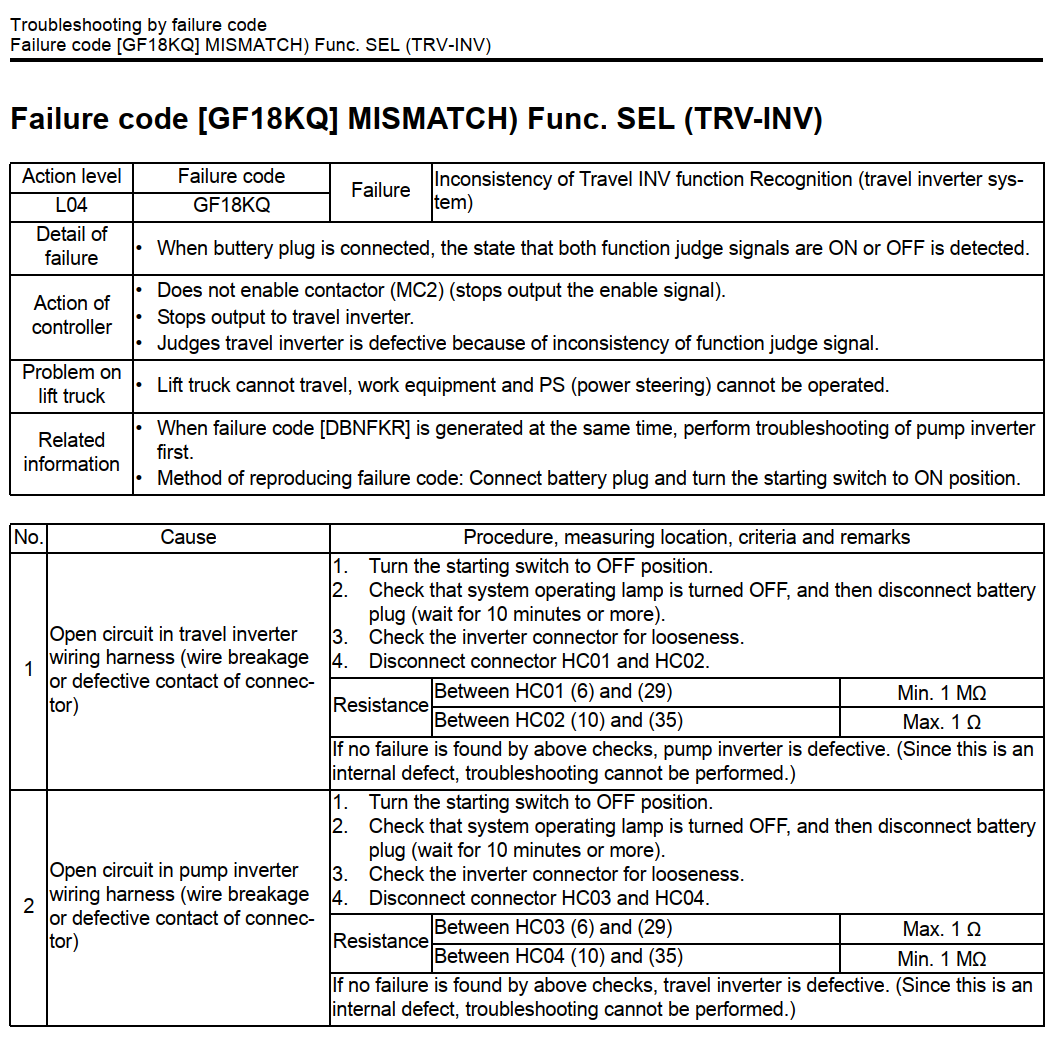

Tài liệu kỹ thuật hãng Komatsu hướng dẫn sửa lỗi L04 GF18KQ trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1



Kết luận

Lỗi L04 GF18KQ trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1 là lỗi không đồng nhất tín hiệu lựa chọn chức năng của biến tần di chuyển.

Quá trình chẩn đoán cần tập trung vào giắc HC01, HC02 của biến tần di chuyển và HC03, HC04 của biến tần bơm. Cần đo đúng chân giắc và so sánh chính xác với tiêu chuẩn điện trở trong tài liệu. Nếu toàn bộ dây dẫn và đầu nối đều bình thường, nguyên nhân có thể nằm bên trong biến tần bơm hoặc biến tần di chuyển.
