Lỗi L03 GF1BMA Komatsu FE25-1, FE25H-1, FE30-1: Nguyên nhân và cách xử lý

Hướng dẫn sửa lỗi L03 GF1BMA trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1

Lỗi L03 GF1BMA là mã lỗi liên quan đến cảm biến nhiệt độ của bộ biến tần di chuyển trên xe nâng điện Komatsu. Mã lỗi này có thể xuất hiện trên các dòng xe:

  • Xe nâng điện 2.5 tấn Komatsu FE25-1
  • Xe nâng điện 2.5 tấn Komatsu FE25H-1
  • Xe nâng điện 3 tấn Komatsu FE30-1

Theo tài liệu kỹ thuật, khi lỗi xảy ra, bộ điều khiển không nhận được tín hiệu điện áp bình thường từ cảm biến nhiệt độ bên trong bộ biến tần di chuyển. Dưới đây là thông tin chi tiết về nguyên nhân, ảnh hưởng và hướng xử lý lỗi.

Thông tin mã lỗi L03 GF1BMA

  • Cấp độ cảnh báo: L03
  • Mã lỗi: GF1BMA
  • Tên lỗi: ABNL Temp. Sensor (TRV-INV)
  • Bộ phận xảy ra lỗi: Cảm biến nhiệt độ bộ biến tần di chuyển
  • Hệ thống liên quan: Hệ thống biến tần di chuyển

Có thể hiểu đầy đủ lỗi L03 GF1BMA là tình trạng bất thường hoặc hư hỏng cảm biến nhiệt độ của bộ biến tần di chuyển trên xe nâng điện Komatsu.

Điều kiện phát sinh lỗi L03 GF1BMA

Mã lỗi L03 GF1BMA được phát hiện khi điện áp của cảm biến nhiệt độ bộ biến tần di chuyển:

  • Thấp hơn 0,15 V; hoặc
  • Bằng hoặc cao hơn 4,95 V.

Tình trạng điện áp bất thường này phải được phát hiện liên tục trong thời gian 200 mili giây thì bộ điều khiển mới ghi nhận và hiển thị mã lỗi GF1BMA.

Nguyên nhân gây lỗi L03 GF1BMA

Theo tài liệu kỹ thuật được cung cấp, nguyên nhân của lỗi là:

Bộ biến tần di chuyển bị hỏng.

Đây là lỗi phát sinh bên trong bộ biến tần di chuyển. Tài liệu cũng ghi rõ rằng do lỗi nằm bên trong bộ biến tần nên không thể thực hiện quy trình chẩn đoán hoặc sửa chữa chi tiết từ bên ngoài.

Vì vậy, không nên tự ý tháo rời hoặc can thiệp vào các linh kiện điện tử bên trong bộ biến tần khi chưa có đầy đủ chuyên môn và thiết bị phù hợp.

Hoạt động của bộ điều khiển khi xuất hiện lỗi

Khi phát hiện lỗi L03 GF1BMA, bộ điều khiển sẽ không sử dụng giá trị nhiệt độ thực tế từ cảm biến. Thay vào đó, hệ thống sẽ:

  • Sử dụng giá trị nhiệt độ bộ biến tần di chuyển mặc định là 20°C.
  • Tiếp tục điều khiển hệ thống dựa trên giá trị nhiệt độ thay thế này.

Đây là chế độ hoạt động tạm thời của bộ điều khiển khi tín hiệu cảm biến nhiệt độ bộ biến tần không còn nằm trong phạm vi bình thường.

Ảnh hưởng của lỗi GF1BMA đến xe nâng

Khi mã lỗi L03 GF1BMA xuất hiện, xe nâng sẽ có những thay đổi sau:

  • Hệ thống sử dụng nhiệt độ bộ biến tần di chuyển như một giá trị nhiệt độ bình thường.
  • Quạt làm mát hoạt động liên tục.

Việc quạt làm mát luôn hoạt động là phản ứng của hệ thống khi không thể xác định chính xác nhiệt độ thực tế bên trong bộ biến tần di chuyển.

Cách tái hiện và kiểm tra mã lỗi L03 GF1BMA

Theo tài liệu, phương pháp tái hiện mã lỗi được thực hiện như sau:

  1. Đưa xe nâng về trạng thái an toàn.
  2. Bật công tắc khởi động sang vị trí ON.
  3. Quan sát màn hình hiển thị của xe.
  4. Kiểm tra xem mã lỗi L03 GF1BMA có xuất hiện hay không.
  5. Theo dõi hoạt động của quạt làm mát; khi lỗi xảy ra, quạt làm mát sẽ hoạt động liên tục.

Nếu mã lỗi xuất hiện trở lại ngay sau khi bật công tắc khởi động, có thể xác định tình trạng bất thường bên trong bộ biến tần di chuyển vẫn còn tồn tại.

Hướng dẫn xử lý lỗi L03 GF1BMA

Dựa đúng theo tài liệu kỹ thuật, lỗi L03 GF1BMA được xử lý theo hướng sau:

Bước 1: Xác nhận chính xác mã lỗi

Bật công tắc khởi động sang vị trí ON và kiểm tra mã lỗi trên màn hình. Cần xác nhận mã đang hiển thị là L03 GF1BMA, tránh nhầm với các mã lỗi khác của hệ thống biến tần.

Bước 2: Xác nhận hiện tượng của xe

Kiểm tra xem quạt làm mát có hoạt động liên tục hay không. Đây là một trong những hiện tượng được tài liệu nêu khi cảm biến nhiệt độ bộ biến tần di chuyển gặp lỗi.

Bước 3: Xác định bộ phận bị hỏng

Theo bảng chẩn đoán, bộ phận được xác định bị lỗi là bộ biến tần di chuyển.

Bước 4: Xử lý bộ biến tần di chuyển

Do đây là lỗi nội bộ của bộ biến tần, tài liệu không cung cấp quy trình đo kiểm hoặc sửa chữa linh kiện bên trong. Vì vậy, cần chuyển việc kiểm tra và xử lý bộ biến tần cho kỹ thuật viên có chuyên môn về xe nâng điện Komatsu.

Không nên tự ý tháo hoặc sửa chữa bo mạch bên trong bộ biến tần khi không có quy trình kỹ thuật phù hợp.

Bước 5: Kiểm tra lại sau khi xử lý

Sau khi bộ biến tần di chuyển đã được xử lý phù hợp:

  1. Bật lại công tắc khởi động sang vị trí ON.
  2. Kiểm tra mã lỗi trên màn hình.
  3. Xác nhận mã L03 GF1BMA không xuất hiện trở lại.
  4. Kiểm tra trạng thái hoạt động của quạt làm mát.

Điều kiện để lỗi L03 GF1BMA được đặt lại

Mã lỗi có thể được đặt lại khi điện áp cảm biến nhiệt độ trở về phạm vi bình thường:

Từ 0,15 V đến dưới 4,95 V.

Nếu điện áp vẫn thấp hơn 0,15 V hoặc bằng hay cao hơn 4,95 V, lỗi có thể tiếp tục xuất hiện.

Lưu ý an toàn khi xử lý lỗi

Bộ biến tần di chuyển là thiết bị điện tử công suất quan trọng trên xe nâng điện. Khi kiểm tra lỗi L03 GF1BMA, cần lưu ý:

  • Đưa xe về vị trí bằng phẳng và an toàn trước khi kiểm tra.
  • Hạ càng nâng xuống hoàn toàn.
  • Không tự ý tháo bộ biến tần khi chưa có chuyên môn.
  • Không chạm vào các đầu nối hoặc bộ phận điện khi hệ thống chưa được bảo đảm an toàn.
  • Việc kiểm tra và xử lý nên được thực hiện bởi kỹ thuật viên có kinh nghiệm sửa chữa xe nâng điện Komatsu.

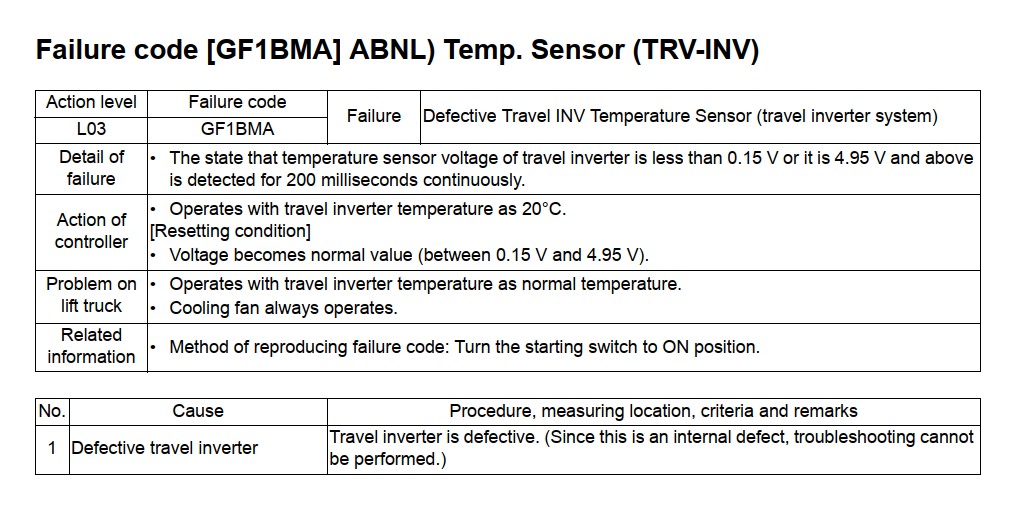

Tài liệu kỹ thuật hãng Komatsu hướng dẫn sửa lỗi L03 GF1BMA trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25/FE25H-1 và FE30-1


Kết luận

Lỗi L03 GF1BMA trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi cảm biến nhiệt độ của bộ biến tần di chuyển. Mã lỗi xuất hiện khi điện áp cảm biến thấp hơn 0,15 V hoặc bằng hay cao hơn 4,95 V liên tục trong 200 mili giây.

Khi xảy ra lỗi, bộ điều khiển sử dụng nhiệt độ mặc định 20°C và quạt làm mát hoạt động liên tục. Theo tài liệu, nguyên nhân là bộ biến tần di chuyển bị hỏng bên trong và không thể thực hiện quy trình chẩn đoán chi tiết từ bên ngoài. Vì vậy, bộ biến tần cần được kiểm tra và xử lý bởi kỹ thuật viên có chuyên môn.
