Hướng dẫn sửa lỗi GF1C00 trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1

Lỗi GF1C00 xuất hiện khi nhiệt độ của bộ biến tần di chuyển tăng quá cao. Khi xảy ra lỗi, bộ điều khiển sẽ giới hạn dòng điện và công suất đầu ra của biến tần nhằm bảo vệ hệ thống. Hiện tượng dễ nhận biết nhất là tốc độ di chuyển của xe nâng bị chậm.

Bài viết này hướng dẫn kiểm tra và xử lý lỗi GF1C00 trên các dòng xe:

• Xe nâng điện 2.5 tấn Komatsu FE25-1.
• Xe nâng điện 2.5 tấn Komatsu FE25H-1.
• Xe nâng điện 3 tấn Komatsu FE30-1.

Nội dung kỹ thuật dưới đây được trình bày theo đúng tài liệu sửa chữa được cung cấp.

Lỗi GF1C00 là lỗi gì?

Theo tài liệu, GF1C00 – HIGH Temp. of TRV-INV là lỗi nhiệt độ bộ biến tần di chuyển tăng cao, thuộc hệ thống biến tần di chuyển của xe nâng.

Lỗi được ghi nhận khi nhiệt độ biến tần di chuyển đạt 97°C trở lên.

Thông tin chính của mã lỗi:

Hoạt động của bộ điều khiển khi xuất hiện lỗi GF1C00

Khi nhiệt độ biến tần di chuyển tăng cao, bộ điều khiển thực hiện các biện pháp bảo vệ sau:

• Bắt đầu giới hạn dòng điện khi nhiệt độ đạt 94°C trở lên.
• Phát hiện và ghi nhận cảnh báo khi nhiệt độ đạt 97°C trở lên.
• Giới hạn công suất đầu ra của bộ biến tần di chuyển.
• Hủy cảnh báo khi nhiệt độ giảm xuống còn 94°C hoặc thấp hơn.

Do công suất đầu ra của biến tần bị giới hạn nên tốc độ di chuyển của xe nâng sẽ chậm hơn bình thường.

Triệu chứng của lỗi GF1C00

Khi xe nâng điện Komatsu FE25-1, FE25H-1 hoặc FE30-1 gặp lỗi GF1C00, người vận hành có thể nhận thấy:

• Mã lỗi GF1C00 xuất hiện trên màn hình.
• Xe nâng di chuyển chậm.
• Công suất di chuyển bị hạn chế.
• Lỗi xuất hiện sau khi xe hoạt động trong thời gian dài hoặc làm việc trong tình trạng quá tải.
• Cảnh báo được hủy khi nhiệt độ biến tần giảm xuống 94°C hoặc thấp hơn.

Theo tài liệu, để tái hiện mã lỗi, bật công tắc khởi động sang vị trí ON.

Nguyên nhân gây ra lỗi GF1C00

Tài liệu kỹ thuật nêu ba nguyên nhân chính:

1. Bộ biến tần di chuyển bị quá tải

Xe nâng hoạt động liên tục trong thời gian dài hoặc làm việc dưới tải quá lớn có thể khiến nhiệt độ biến tần di chuyển tăng cao.

2. Quạt làm mát bị hỏng

Quạt làm mát không hoạt động bình thường sẽ làm giảm khả năng tản nhiệt của biến tần. Tài liệu yêu cầu kiểm tra quạt làm mát tại giắc nối M09.

3. Cảm biến nhiệt độ của biến tần di chuyển bị lỗi

Nếu mã GF1C00 thường xuyên xuất hiện trong điều kiện vận hành bình thường, bộ biến tần di chuyển có thể đã bị lỗi bên trong.

Quy trình kiểm tra và sửa lỗi GF1C00

Nên kiểm tra theo thứ tự nguyên nhân được trình bày trong tài liệu.

Bước 1: Kiểm tra tình trạng quá tải của biến tần

Xác định xe có vừa hoạt động liên tục trong thời gian dài hoặc làm việc dưới tình trạng quá tải hay không.

Nếu có, hãy:

1. Dừng xe nâng.
2. Ngừng vận hành để bộ biến tần di chuyển được làm mát.
3. Chờ nhiệt độ giảm xuống.
4. Khi nhiệt độ còn 94°C hoặc thấp hơn, cảnh báo sẽ được hủy.
5. Kiểm tra lại hoạt động di chuyển của xe.

Không nên tiếp tục ép xe vận hành khi công suất đã bị giới hạn do nhiệt độ cao.

Bước 2: Kiểm tra quạt làm mát

Nếu lỗi không xuất phát từ việc xe hoạt động lâu hoặc quá tải, tiến hành kiểm tra quạt làm mát.

Theo tài liệu, vị trí cần kiểm tra là giắc nối M09:

1. Kiểm tra hoạt động của quạt làm mát.
2. Kiểm tra giắc nối M09.
3. Xác định quạt hoặc kết nối có dấu hiệu bất thường hay không.
4. Nếu phát hiện bất thường, sửa chữa hoặc thay thế quạt làm mát.

Sau khi xử lý, bật lại công tắc khởi động và kiểm tra xem mã GF1C00 còn xuất hiện hay không.

Bước 3: Kiểm tra khả năng hỏng bên trong biến tần di chuyển

Nếu mã GF1C00 xuất hiện thường xuyên dù xe đang vận hành bình thường, tài liệu xác định bộ biến tần di chuyển có thể bị lỗi.

Đây là hư hỏng bên trong biến tần nên không thể thực hiện quy trình chẩn đoán chi tiết từ bên ngoài theo tài liệu. Trường hợp này cần xử lý bộ biến tần di chuyển bị lỗi.

Bảng chẩn đoán nhanh lỗi GF1C00

Khi nào cảnh báo GF1C00 được hủy?

Bộ điều khiển bắt đầu giới hạn dòng điện ở mức nhiệt từ 94°C và phát cảnh báo ở mức từ 97°C. Cảnh báo GF1C00 được hủy khi nhiệt độ bộ biến tần di chuyển giảm xuống 94°C hoặc thấp hơn.

Việc mã lỗi được hủy sau khi nhiệt độ giảm không đồng nghĩa hệ thống hoàn toàn không có hư hỏng. Nếu lỗi tái diễn nhiều lần trong điều kiện vận hành bình thường, cần kiểm tra quạt làm mát và bộ biến tần di chuyển.

Lưu ý khi sửa lỗi GF1C00

• Dừng xe để biến tần được làm mát nếu xe vừa vận hành lâu hoặc quá tải.
• Không tiếp tục khai thác xe ở tải cao khi tốc độ di chuyển đã bị giới hạn.
• Kiểm tra đúng quạt làm mát và giắc nối M09.
• Nếu phát hiện quạt làm mát bất thường, cần sửa chữa hoặc thay thế.
• Nếu lỗi thường xuyên xuất hiện trong điều kiện bình thường, cần xem xét hư hỏng bên trong bộ biến tần di chuyển.
• Do đây là hệ thống điện và biến tần, việc kiểm tra nên được thực hiện bởi kỹ thuật viên có chuyên môn.

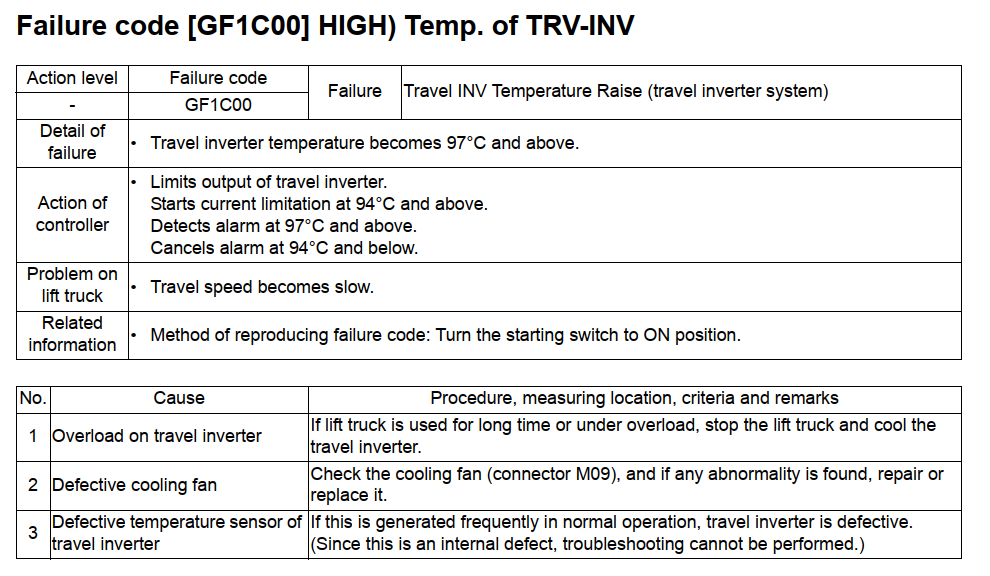

Tài liệu kỹ thuật hãng Komatsu hướng dẫn sửa lỗi GF1C00 trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu model FE25-1, FE25H-1 và FE30-1

Kết luận

Lỗi GF1C00 trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 báo nhiệt độ bộ biến tần di chuyển đã tăng đến 97°C hoặc cao hơn. Khi đó, bộ điều khiển giới hạn đầu ra khiến xe di chuyển chậm.

Ba nguyên nhân cần kiểm tra gồm biến tần bị quá tải, quạt làm mát bị hỏng và lỗi bên trong bộ biến tần di chuyển. Trước tiên, hãy dừng xe để làm mát. Nếu lỗi tiếp tục xuất hiện, kiểm tra quạt tại giắc M09 và sửa chữa hoặc thay thế khi phát hiện bất thường. Trường hợp GF1C00 tái diễn thường xuyên trong điều kiện làm việc bình thường có thể liên quan đến lỗi bên trong biến tần di chuyển.
