Hướng dẫn sửa lỗi L02 GF1CNS trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1

Lỗi L02 GF1CNS là cảnh báo nhiệt độ bất thường của bộ biến tần di chuyển trên xe nâng điện Komatsu. Mã lỗi này có thể xuất hiện trên các mẫu xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1.

Khi nhiệt độ của bộ biến tần di chuyển tăng quá cao, bộ điều khiển sẽ ngắt đầu ra để bảo vệ hệ thống. Hậu quả là xe nâng không thể di chuyển cho đến khi nhiệt độ trở về mức bình thường.

Thông tin mã lỗi L02 GF1CNS

• Cấp độ cảnh báo: L02
• Mã lỗi: GF1CNS
• Tên lỗi: Nhiệt độ bộ biến tần di chuyển bất thường
• Hệ thống liên quan: Hệ thống biến tần di chuyển
• Dòng xe áp dụng: Komatsu FE25-1, FE25H-1 và FE30-1

Lỗi L02 GF1CNS xuất hiện khi nào?

Theo tài liệu kỹ thuật, mã lỗi L02 GF1CNS được kích hoạt khi nhiệt độ của bộ biến tần di chuyển đạt mức:

• 109°C trở lên: Bộ điều khiển ghi nhận lỗi và ngắt đầu ra tới biến tần di chuyển.
• 108°C trở xuống: Hệ thống được khôi phục khi nhiệt độ trở về mức bình thường.

Điều này có nghĩa là xe sẽ không thể tiếp tục di chuyển khi bộ biến tần đang ở trạng thái quá nhiệt.

Hiện tượng khi xe nâng báo lỗi L02 GF1CNS

Khi mã lỗi L02 GF1CNS xuất hiện, xe nâng điện Komatsu có hiện tượng chính là:

• Xe nâng không thể di chuyển.
• Bộ điều khiển dừng đầu ra tới bộ biến tần di chuyển.
• Xe có thể hoạt động trở lại sau khi nhiệt độ biến tần giảm xuống còn 108°C hoặc thấp hơn.

Để tái hiện và kiểm tra mã lỗi, bật công tắc khởi động sang vị trí ON.

Nguyên nhân gây lỗi L02 GF1CNS

Theo tài liệu, lỗi L02 GF1CNS có thể phát sinh từ ba nguyên nhân chính:

1. Bộ biến tần di chuyển bị quá tải

Xe nâng hoạt động liên tục trong thời gian dài hoặc làm việc trong tình trạng quá tải có thể khiến nhiệt độ bộ biến tần di chuyển tăng cao. Khi nhiệt độ đạt từ 109°C, bộ điều khiển sẽ ngắt đầu ra để bảo vệ hệ thống.

2. Quạt làm mát bị hỏng

Quạt làm mát có nhiệm vụ làm giảm nhiệt độ cho bộ biến tần di chuyển. Khi quạt không hoạt động bình thường, khả năng tản nhiệt bị suy giảm và nhiệt độ biến tần có thể tăng quá giới hạn cho phép.

Theo tài liệu, cần kiểm tra quạt làm mát tại giắc kết nối M09.

3. Cảm biến nhiệt độ bên trong biến tần bị hỏng

Nếu lỗi L02 GF1CNS xuất hiện thường xuyên trong điều kiện xe vận hành bình thường, nguyên nhân có thể là cảm biến nhiệt độ của bộ biến tần di chuyển bị lỗi.

Đây là lỗi nằm bên trong bộ biến tần nên không thể thực hiện quy trình chẩn đoán, sửa chữa chi tiết từ bên ngoài theo tài liệu này.

Quy trình kiểm tra và sửa lỗi L02 GF1CNS

Bước 1: Kiểm tra tình trạng vận hành của xe

Xác định xe nâng có vừa hoạt động liên tục trong thời gian dài hoặc đang làm việc trong tình trạng quá tải hay không.

Nếu có, thực hiện như sau:

1. Dừng xe nâng.
2. Chờ bộ biến tần di chuyển nguội.
3. Chỉ vận hành lại khi nhiệt độ đã trở về mức bình thường.

Khi nhiệt độ giảm xuống 108°C hoặc thấp hơn, hệ thống sẽ tự khôi phục đầu ra của bộ biến tần di chuyển.

Bước 2: Kiểm tra quạt làm mát

Nếu xe không làm việc quá tải nhưng vẫn xuất hiện lỗi, tiến hành kiểm tra quạt làm mát:

1. Kiểm tra quạt làm mát của bộ biến tần.
2. Kiểm tra giắc kết nối M09.
3. Xác định quạt có hoạt động bất thường hay không.
4. Nếu phát hiện hư hỏng, sửa chữa hoặc thay thế quạt làm mát.

Bước 3: Kiểm tra khả năng hư hỏng bên trong biến tần

Nếu mã lỗi L02 GF1CNS xuất hiện thường xuyên trong điều kiện vận hành bình thường và quạt làm mát không có dấu hiệu bất thường, bộ biến tần di chuyển có thể đã bị hỏng.

Theo tài liệu, đây là lỗi nội bộ của biến tần nên không thể thực hiện thêm quy trình chẩn đoán từ bên ngoài. Trường hợp này cần xử lý bộ biến tần di chuyển bị lỗi.

Thứ tự xử lý nhanh lỗi L02 GF1CNS

Khi xe nâng điện Komatsu báo lỗi L02 GF1CNS, nên kiểm tra theo thứ tự sau:

1. Dừng xe và làm nguội bộ biến tần di chuyển.
2. Kiểm tra xe có vận hành lâu hoặc làm việc quá tải hay không.
3. Kiểm tra quạt làm mát và giắc M09.
4. Sửa chữa hoặc thay quạt nếu phát hiện bất thường.
5. Nếu lỗi thường xuyên tái diễn khi xe hoạt động bình thường, xác định khả năng bộ biến tần di chuyển bị lỗi bên trong.

Câu hỏi thường gặp về lỗi L02 GF1CNS

Lỗi L02 GF1CNS có khiến xe nâng dừng di chuyển không?

Có. Khi lỗi xuất hiện, bộ điều khiển ngắt đầu ra tới bộ biến tần di chuyển, khiến xe nâng không thể di chuyển.

Nhiệt độ bao nhiêu sẽ kích hoạt lỗi GF1CNS?

Lỗi được kích hoạt khi nhiệt độ bộ biến tần di chuyển đạt 109°C trở lên.

Khi nào xe nâng có thể hoạt động trở lại?

Hệ thống được khôi phục khi nhiệt độ bộ biến tần trở về 108°C hoặc thấp hơn.

Lỗi GF1CNS xuất hiện thường xuyên dù xe không quá tải là do đâu?

Nếu lỗi xuất hiện thường xuyên trong điều kiện vận hành bình thường, tài liệu xác định bộ biến tần di chuyển có thể bị lỗi, bao gồm khả năng cảm biến nhiệt độ bên trong bị hỏng.

Cần kiểm tra giắc nào của quạt làm mát?

Tài liệu yêu cầu kiểm tra quạt làm mát tại giắc M09. Nếu phát hiện bất thường, cần sửa chữa hoặc thay thế quạt.

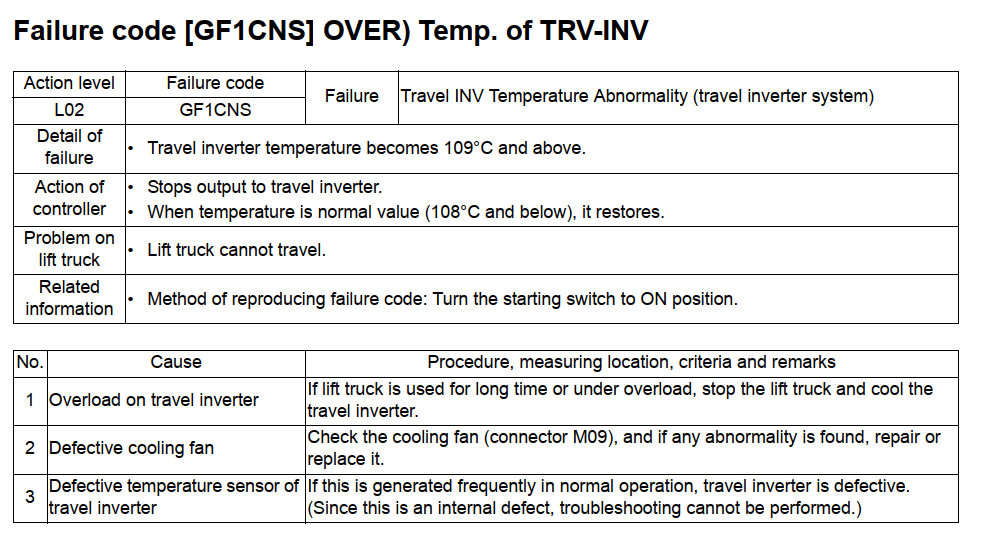

Tài liệu kỹ thuật hãng Komatsu hướng dẫn sửa lỗi L02 GF1CNS trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu model FE25-1 và FE30-1

Kết luận

Lỗi L02 GF1CNS trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1 là lỗi quá nhiệt bộ biến tần di chuyển. Nguyên nhân có thể do xe hoạt động lâu hoặc quá tải, quạt làm mát bị hỏng hoặc cảm biến nhiệt độ bên trong biến tần gặp sự cố.

Trước tiên, cần dừng xe và chờ biến tần nguội. Tiếp theo, kiểm tra quạt làm mát cùng giắc M09. Nếu lỗi thường xuyên tái diễn trong điều kiện vận hành bình thường, bộ biến tần di chuyển có khả năng đã bị hỏng bên trong.
