Hướng dẫn sửa lỗi GF1EKT trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1

Lỗi GF1EKT là mã lỗi liên quan đến bộ nhớ EEPROM của bộ biến tần di chuyển trên xe nâng điện Komatsu. Khi lỗi xuất hiện, bộ điều khiển không tải được dữ liệu bộ nhớ từ biến tần di chuyển và phải vận hành xe bằng các giá trị cài đặt mặc định.

Bài viết này hướng dẫn nhận biết nguyên nhân và cách xử lý lỗi GF1EKT cho các dòng xe:

• Xe nâng điện 2.5 tấn Komatsu FE25-1
• Xe nâng điện 2.5 tấn Komatsu FE25H-1
• Xe nâng điện 3 tấn Komatsu FE30-1

Nội dung dưới đây được trình bày theo đúng tài liệu kỹ thuật được cung cấp.

Lỗi GF1EKT là lỗi gì?

Tên đầy đủ của mã lỗi là:

GF1EKT – Travel INV EEPROM Abnormality (Travel Inverter System)

Có thể hiểu đây là tình trạng bất thường bộ nhớ EEPROM của biến tần di chuyển, thuộc hệ thống biến tần di chuyển của xe nâng.

Theo tài liệu, lỗi xảy ra khi có sự cố tải dữ liệu bộ nhớ từ biến tần di chuyển.

Thông tin cơ bản về mã lỗi GF1EKT

• Mã lỗi: GF1EKT
• Tên lỗi: Travel INV EEPROM Abnormality
• Hệ thống liên quan: Hệ thống biến tần di chuyển
• Cấp độ tác động: Không được chỉ định trong tài liệu
• Chi tiết lỗi: Lỗi tải dữ liệu bộ nhớ từ biến tần di chuyển

Nguyên nhân gây ra lỗi GF1EKT

Theo tài liệu kỹ thuật, nguyên nhân của lỗi GF1EKT là:

Biến tần di chuyển bị hỏng.

Đây là lỗi bên trong biến tần di chuyển. Vì vậy, tài liệu xác định rằng không thể thực hiện quy trình chẩn đoán hoặc xử lý chi tiết đối với phần hư hỏng bên trong này.

Xe nâng hoạt động như thế nào khi xuất hiện lỗi GF1EKT?

Khi bộ điều khiển phát hiện lỗi GF1EKT, xe nâng vẫn vận hành nhưng sử dụng giá trị mặc định thay cho giá trị cài đặt tương ứng của biến tần di chuyển.

Tình trạng của xe khi có lỗi:

• Xe nâng vẫn có thể hoạt động.
• Bộ điều khiển sử dụng giá trị cài đặt mặc định.
• Các giá trị cài đặt tương ứng của biến tần di chuyển không được tải bình thường.

Do xe đang hoạt động bằng giá trị mặc định, tình trạng này không có nghĩa hệ thống đã trở lại bình thường.

Điều kiện tái hiện mã lỗi GF1EKT

Theo thông tin trong tài liệu, để tái hiện hoặc kiểm tra sự xuất hiện của mã lỗi GF1EKT:

Chuyển công tắc khởi động sang vị trí ON.

Khi bật công tắc khởi động, bộ điều khiển kiểm tra và tải dữ liệu bộ nhớ từ biến tần di chuyển. Nếu quá trình tải dữ liệu bị lỗi, mã GF1EKT có thể xuất hiện.

Điều kiện xóa hoặc đặt lại lỗi GF1EKT

Điều kiện đặt lại mã lỗi được tài liệu chỉ rõ như sau:

Chuyển công tắc khởi động sang vị trí OFF.

Các bước thực hiện:

1. Dừng vận hành xe nâng.
2. Chuyển công tắc khởi động về vị trí OFF.
3. Sau đó bật lại công tắc sang vị trí ON để kiểm tra mã lỗi.

Nếu mã GF1EKT tiếp tục xuất hiện khi bật khóa điện, biến tần di chuyển vẫn đang gặp bất thường bên trong.

Cách sửa lỗi GF1EKT theo tài liệu kỹ thuật

Quy trình xử lý lỗi GF1EKT được thực hiện như sau:

Bước 1: Tắt công tắc khởi động

Chuyển công tắc khởi động về vị trí OFF. Đây là điều kiện đặt lại lỗi được nêu trong tài liệu.

Bước 2: Bật lại công tắc khởi động

Chuyển công tắc sang vị trí ON để kiểm tra xem mã lỗi GF1EKT có xuất hiện trở lại hay không.

Bước 3: Xác định tình trạng biến tần di chuyển

Nếu mã lỗi tiếp tục xuất hiện, nguyên nhân được tài liệu xác định là biến tần di chuyển bị hỏng.

Bước 4: Xử lý bộ biến tần di chuyển

Tài liệu ghi rõ đây là hư hỏng bên trong biến tần, vì vậy không thể thực hiện quy trình chẩn đoán hoặc sửa chữa chi tiết bên trong theo bảng xử lý mã lỗi này.

Tài liệu được cung cấp không nêu phép đo, tiêu chuẩn kiểm tra dây điện hoặc quy trình tháo sửa linh kiện bên trong biến tần. Vì vậy, không nên tự bổ sung các bước kiểm tra ngoài tài liệu khi xử lý mã GF1EKT.

Tóm tắt quy trình kiểm tra lỗi GF1EKT

Lưu ý khi xử lý lỗi GF1EKT

Mặc dù xe nâng có thể tiếp tục hoạt động bằng cài đặt mặc định, mã GF1EKT vẫn cho biết biến tần di chuyển đang có lỗi bộ nhớ bên trong.

Theo đúng phạm vi tài liệu:

• Không có quy trình đo kiểm chi tiết cho mã lỗi này.
• Không có tiêu chuẩn điện áp hoặc điện trở được cung cấp.
• Không có hướng dẫn sửa chữa bộ nhớ EEPROM bên trong.
• Nguyên nhân được xác định trực tiếp là biến tần di chuyển bị hỏng.
• Việc tắt công tắc khởi động chỉ là điều kiện đặt lại mã lỗi, không khẳng định đã sửa được hư hỏng bên trong.

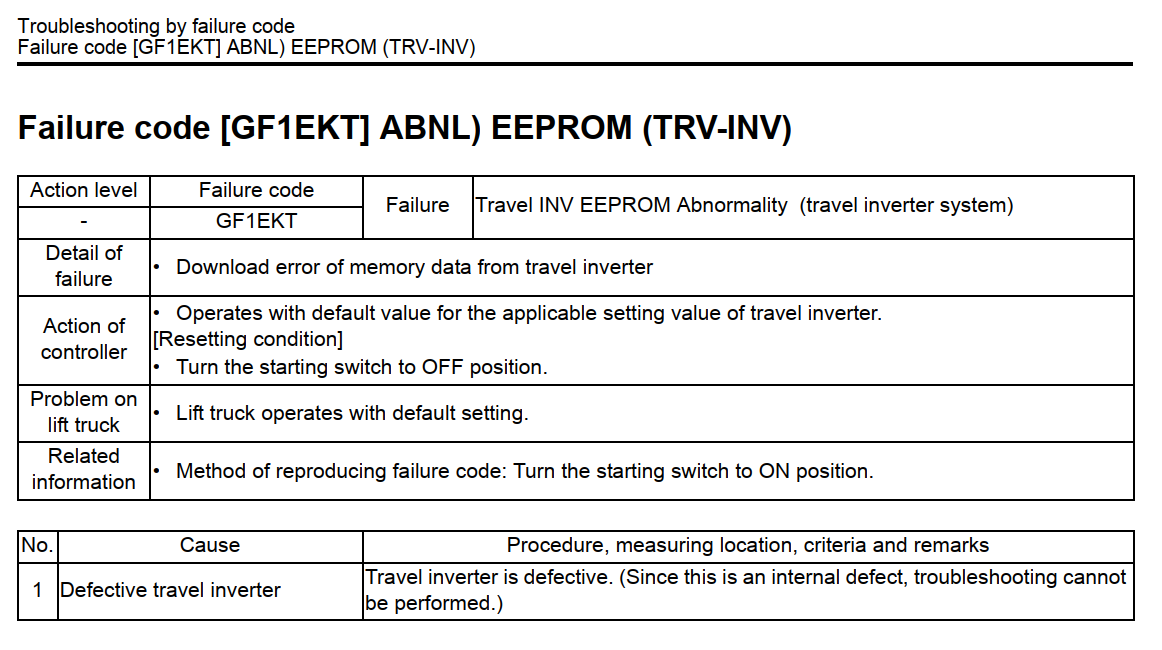

Tài liệu kỹ thuật hãng Komatsu hướng dẫn sửa lỗi GF1EKT trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1

Kết luận

Lỗi GF1EKT trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1 là lỗi bất thường bộ nhớ EEPROM của biến tần di chuyển.

Khi xảy ra lỗi, bộ điều khiển không tải được dữ liệu bộ nhớ từ biến tần và chuyển sang sử dụng các giá trị cài đặt mặc định. Người sửa chữa có thể tắt công tắc khởi động về vị trí OFF để đặt lại lỗi, sau đó bật lại vị trí ON để kiểm tra.

Nếu mã GF1EKT tiếp tục xuất hiện, tài liệu xác định biến tần di chuyển đã bị hỏng bên trong và không thể tiến hành chẩn đoán chi tiết bằng quy trình xử lý mã lỗi này.
