Hướng dẫn sửa lỗi L04 GF1JKA xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1

Lỗi L04 GF1JKA có thể xuất hiện trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1. Theo tài liệu kỹ thuật, đây là lỗi liên quan đến tình trạng hở mạch đường cấp nguồn tải cho bộ biến tần di chuyển.

Khi lỗi xảy ra, xe không thể di chuyển, đồng thời thiết bị công tác và hệ thống trợ lực lái cũng không hoạt động. Việc kiểm tra cần được tiến hành đúng trình tự, bảo đảm ngắt nguồn và chờ đủ thời gian trước khi tháo giắc điện hoặc đo điện trở.

Lỗi L04 GF1JKA là lỗi gì?

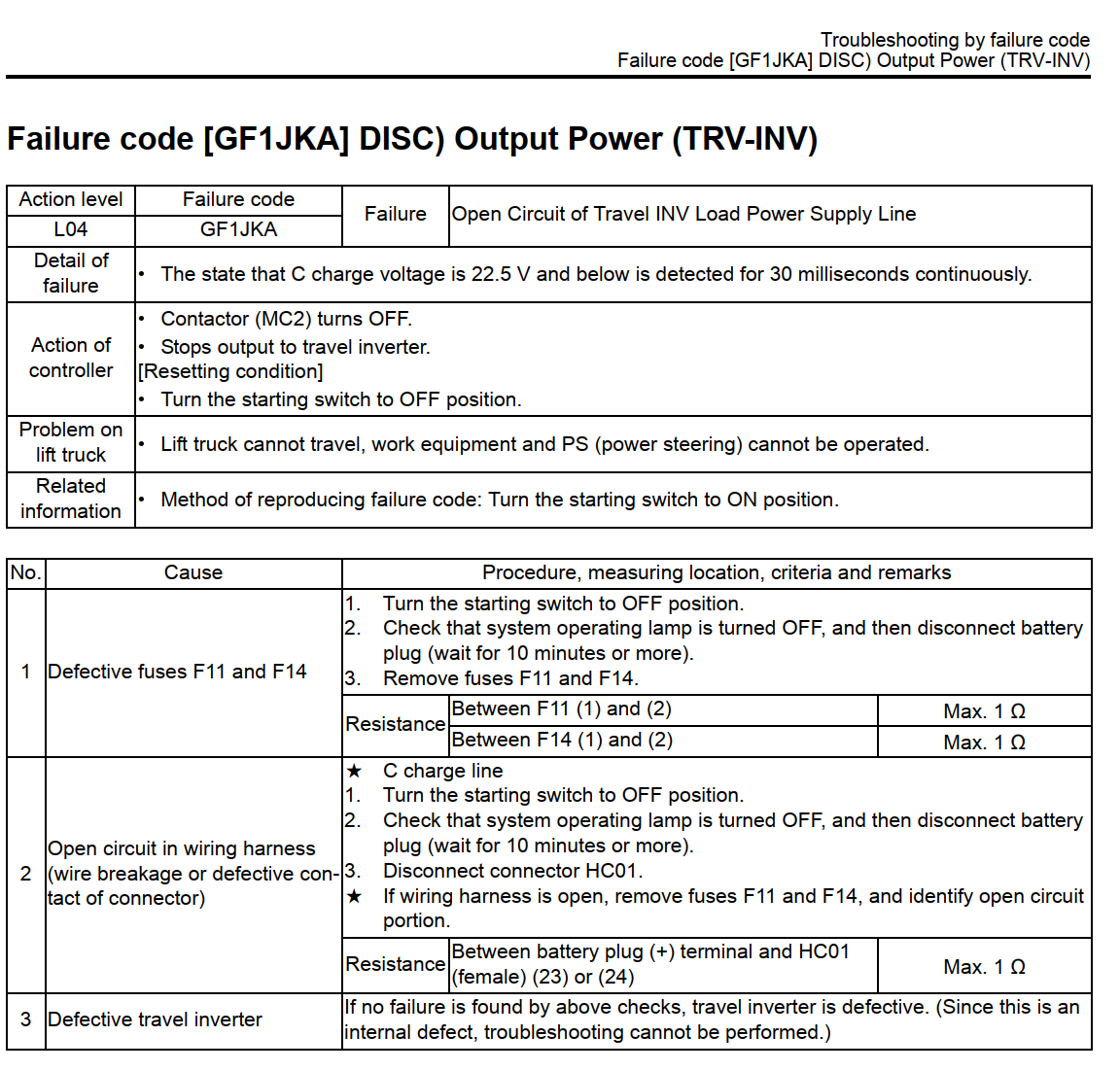

Thông tin đầy đủ của mã lỗi:

• Cấp độ xử lý: L04
• Mã lỗi: GF1JKA
• Tên lỗi: DISC Output Power (TRV-INV)
• Nội dung lỗi: Hở mạch đường cấp nguồn tải cho bộ biến tần di chuyển – Open Circuit of Travel INV Load Power Supply Line.

Bộ điều khiển xác định lỗi khi phát hiện điện áp nạp C (C charge voltage) ở mức 22,5 V trở xuống liên tục trong 30 mili giây.

Hiện tượng khi xe báo lỗi L04 GF1JKA

Khi mã lỗi L04 GF1JKA được ghi nhận, bộ điều khiển thực hiện các biện pháp bảo vệ sau:

• Công tắc tơ MC2 chuyển sang trạng thái OFF.
• Ngừng cấp đầu ra cho bộ biến tần di chuyển.
• Xe nâng không thể di chuyển.
• Thiết bị công tác không thể hoạt động.
• Hệ thống trợ lực lái PS không thể hoạt động.

Theo tài liệu, có thể tái hiện mã lỗi bằng cách chuyển khóa điện sang vị trí ON.

Cách xóa trạng thái lỗi L04 GF1JKA

Điều kiện đặt lại được tài liệu quy định là:

• Chuyển khóa điện về vị trí OFF.

Tuy nhiên, nếu nguyên nhân gây hở mạch chưa được khắc phục, mã lỗi có thể xuất hiện trở lại khi bật khóa điện. Vì vậy, cần kiểm tra lần lượt cầu chì, dây điện, đầu nối và bộ biến tần di chuyển.

Nguyên nhân gây lỗi L04 GF1JKA

Tài liệu kỹ thuật xác định ba nhóm nguyên nhân chính:

1. Cầu chì F11 hoặc F14 bị hỏng.
2. Mạch dây điện bị hở do đứt dây hoặc đầu nối tiếp xúc không tốt.
3. Bộ biến tần di chuyển bị hỏng bên trong.

Quy trình kiểm tra và sửa lỗi L04 GF1JKA

Bước 1: Kiểm tra cầu chì F11 và F14

Cầu chì F11 hoặc F14 bị hỏng có thể làm gián đoạn đường cấp nguồn tải đến bộ biến tần di chuyển.

Thực hiện kiểm tra như sau:

1. Chuyển khóa điện sang vị trí OFF.
2. Kiểm tra đèn báo hoạt động của hệ thống đã tắt.
3. Ngắt giắc cắm bình điện.
4. Chờ ít nhất 10 phút.
5. Tháo cầu chì F11 và F14.
6. Đo điện trở từng cầu chì.

Tiêu chuẩn kiểm tra:

Nếu điện trở đo được không đạt tiêu chuẩn, cầu chì tương ứng bị lỗi và cần được xử lý hoặc thay thế bằng bộ phận đúng thông số.

Theo sơ đồ mạch điện:

• Cầu chì F11 có định mức 30 A.
• Cầu chì F14 có định mức 3 A.

Không thay cầu chì bằng loại có trị số dòng điện khác với sơ đồ kỹ thuật.

Bước 2: Kiểm tra mạch dây nạp C

Nếu cả hai cầu chì đều đạt tiêu chuẩn, tiếp tục kiểm tra đường dây nạp C (C charge line).

Trình tự kiểm tra:

1. Chuyển khóa điện về vị trí OFF.
2. Xác nhận đèn báo hoạt động của hệ thống đã tắt.
3. Ngắt giắc cắm bình điện.
4. Chờ ít nhất 10 phút.
5. Ngắt đầu nối HC01 trên bộ biến tần di chuyển.
6. Đo điện trở của đường dây theo tiêu chuẩn bên dưới.

Vị trí đo và tiêu chuẩn:

Nếu kết quả đo cho thấy mạch dây bị hở:

1. Tháo cầu chì F11 và F14.
2. Kiểm tra từng đoạn của đường dây.
3. Xác định chính xác vị trí hở mạch.
4. Kiểm tra tình trạng đứt dây.
5. Kiểm tra chân giắc, đầu nối và chất lượng tiếp xúc.
6. Sửa chữa đoạn dây hoặc đầu nối bị lỗi.

Trên đầu nối HC01 của bộ biến tần di chuyển, chân số 23 và 24 đều thuộc đường C charge (VB). Vì vậy, cần kiểm tra đúng chân theo sơ đồ mạch điện của từng mẫu xe.

Bước 3: Kiểm tra bộ biến tần di chuyển

Nếu cầu chì F11, cầu chì F14 và mạch dây đều đạt tiêu chuẩn nhưng xe vẫn báo lỗi L04 GF1JKA, tài liệu xác định bộ biến tần di chuyển có thể đã bị hỏng.

Đây là lỗi bên trong bộ biến tần nên tài liệu không cung cấp quy trình kiểm tra hoặc sửa chữa chi tiết. Không nên tự ý tháo bộ biến tần nếu không có thiết bị, quy trình và chuyên môn phù hợp.

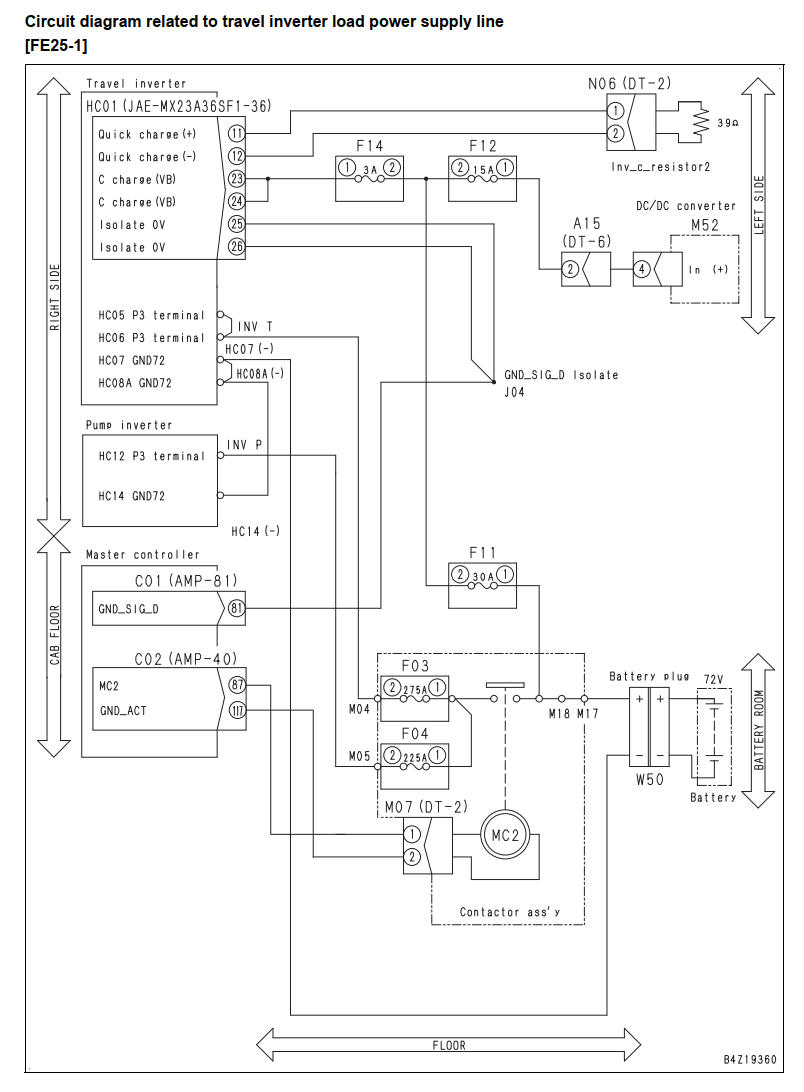

Sơ đồ mạch liên quan đến lỗi GF1JKA

Đường cấp nguồn tải cho bộ biến tần di chuyển có liên quan đến các bộ phận chính sau:

• Bình điện 72 V và giắc bình điện W50.
• Cầu chì F11 loại 30 A.
• Cầu chì F14 loại 3 A.
• Cầu chì F12 loại 15 A.
• Đầu nối HC01 của bộ biến tần di chuyển.
• Bộ chuyển đổi DC/DC.
• Điện trở nạp của bộ biến tần.
• Công tắc tơ MC2.
• Bộ điều khiển chính.

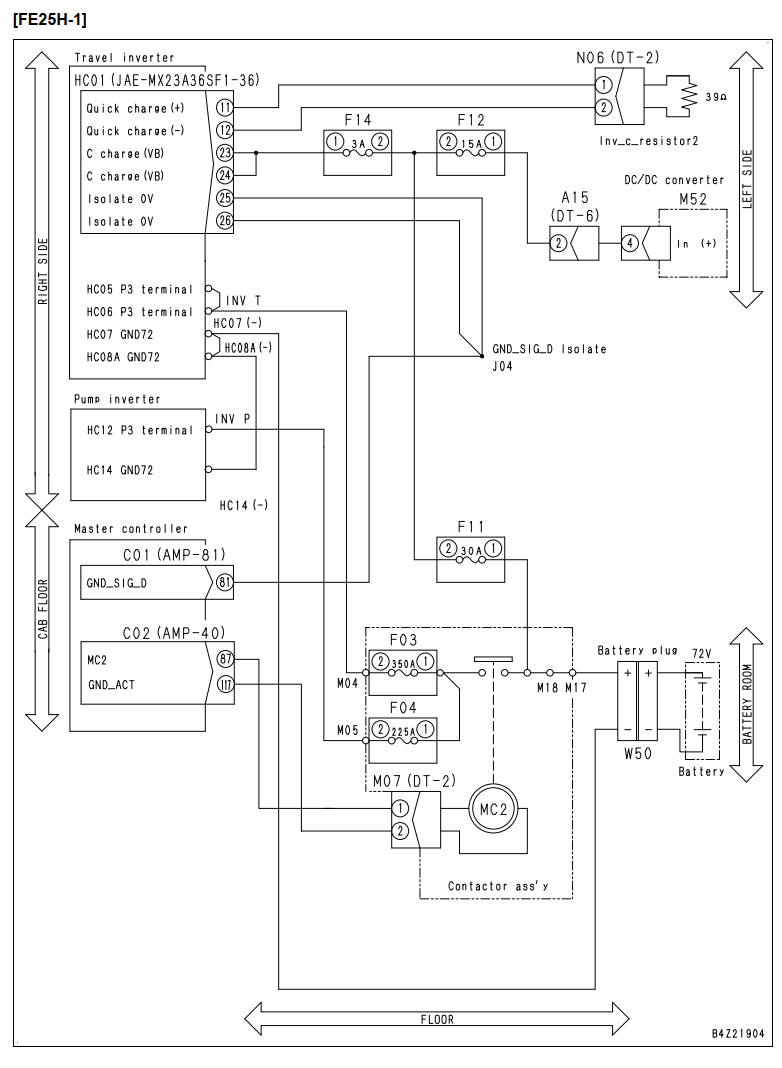

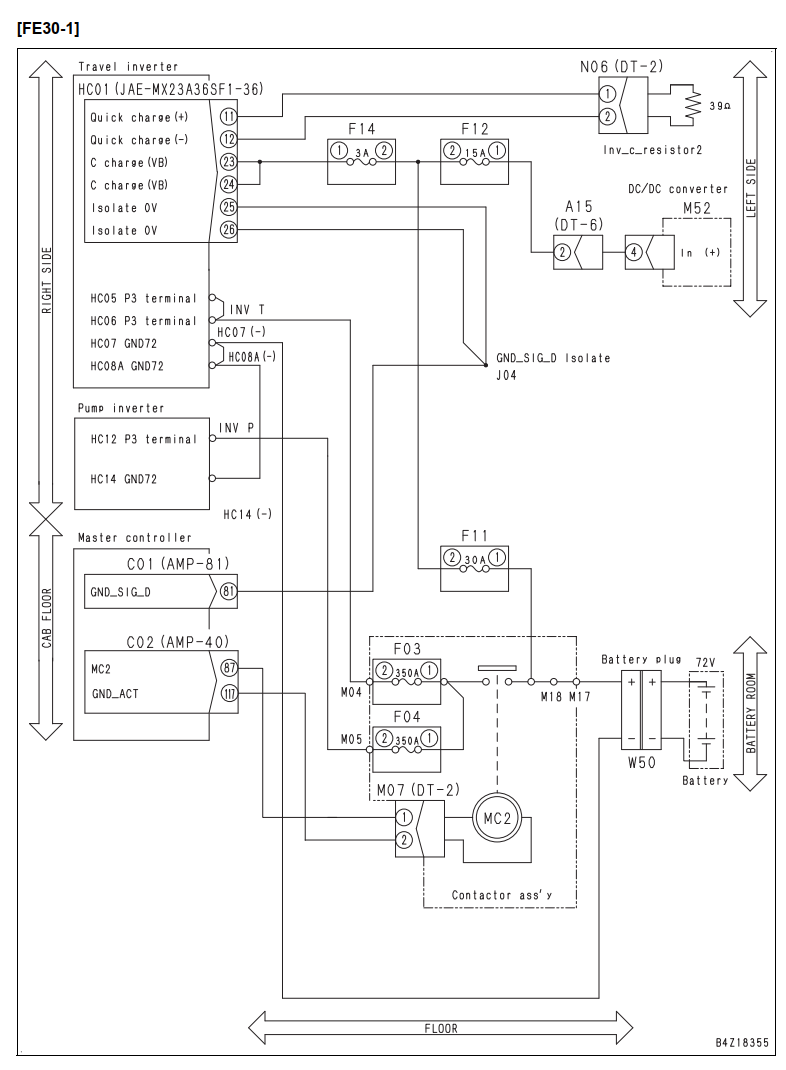

Tài liệu cung cấp sơ đồ riêng cho Komatsu FE25-1, FE25H-1 và FE30-1. Cách kiểm tra cơ bản giống nhau, nhưng vị trí lắp đặt và cấu hình một số cầu chì trong cụm công tắc tơ có sự khác biệt giữa các mẫu xe. Khi sửa chữa phải đối chiếu đúng sơ đồ của model đang kiểm tra.

Lưu ý an toàn khi sửa lỗi L04 GF1JKA

Hệ thống điện của các mẫu xe trong tài liệu sử dụng bình điện 72 V. Vì vậy, người thực hiện cần tuân thủ các yêu cầu sau:

• Luôn đưa khóa điện về OFF trước khi kiểm tra.
• Xác nhận đèn báo hoạt động của hệ thống đã tắt.
• Ngắt giắc bình điện trước khi tháo cầu chì hoặc đầu nối.
• Chờ ít nhất 10 phút sau khi ngắt bình điện.
• Không đo điện trở khi mạch vẫn đang được cấp nguồn.
• Không đấu tắt cầu chì F11 hoặc F14.
• Không lắp cầu chì có trị số khác với sơ đồ.
• Kiểm tra đúng đầu nối HC01 và đúng chân số 23 hoặc 24.
• Không tự ý tháo sửa bộ biến tần khi đã xác định lỗi nằm bên trong thiết bị.

Quy trình xử lý nhanh lỗi L04 GF1JKA

Có thể tóm tắt trình tự kiểm tra như sau:

1. Tắt khóa điện, xác nhận đèn hệ thống đã tắt.
2. Ngắt giắc bình điện và chờ tối thiểu 10 phút.
3. Tháo, đo cầu chì F11 và F14; điện trở phải không quá 1 Ω.
4. Nếu cầu chì tốt, kiểm tra mạch từ cực dương giắc bình điện đến chân 23 hoặc 24 của HC01; điện trở phải không quá 1 Ω.
5. Nếu mạch bị hở, kiểm tra đứt dây và tiếp xúc tại các đầu nối.
6. Nếu cầu chì và dây điện đều bình thường, xác định bộ biến tần di chuyển bị lỗi bên trong.
7. Sau khi xử lý, lắp lại các bộ phận, đưa khóa điện về OFF rồi kiểm tra hoạt động của xe.

Câu hỏi thường gặp về lỗi L04 GF1JKA

Lỗi L04 GF1JKA có khiến xe không di chuyển không?

Có. Khi xảy ra lỗi, bộ điều khiển tắt công tắc tơ MC2 và ngừng đầu ra đến bộ biến tần di chuyển, khiến xe không thể di chuyển.

Vì sao thiết bị nâng hạ và trợ lực lái cũng không hoạt động?

Theo tài liệu, khi lỗi GF1JKA xuất hiện, không chỉ chức năng di chuyển mà thiết bị công tác và hệ thống trợ lực lái PS cũng không thể hoạt động.

Điện trở cầu chì F11 và F14 phải bằng bao nhiêu?

Điện trở giữa chân số 1 và chân số 2 của từng cầu chì phải tối đa 1 Ω.

Điện trở đường dây nạp C phải bằng bao nhiêu?

Điện trở giữa cực dương của giắc bình điện và chân cái số 23 hoặc 24 của đầu nối HC01 phải tối đa 1 Ω.

Có thể sửa bộ biến tần di chuyển theo quy trình này không?

Không. Tài liệu cho biết đây là hư hỏng bên trong bộ biến tần và không thể thực hiện quy trình chẩn đoán chi tiết bằng hướng dẫn này.

Tài liệu kỹ thuật hãng Komatsu hướng dẫn sửa lỗi L04 GF1JKA trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Kết luận

Lỗi L04 GF1JKA trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi hở mạch đường cấp nguồn tải cho bộ biến tần di chuyển. Nguyên nhân cần được kiểm tra theo thứ tự gồm cầu chì F11 và F14, mạch dây nạp C, đầu nối HC01 và cuối cùng là bộ biến tần di chuyển.

Quá trình kiểm tra phải được thực hiện khi khóa điện đã tắt, giắc bình điện đã ngắt và hệ thống đã được chờ ít nhất 10 phút. Việc tuân thủ đúng trình tự và tiêu chuẩn điện trở trong tài liệu sẽ giúp xác định nguyên nhân chính xác, tránh thay nhầm linh kiện và bảo đảm an toàn trong quá trình sửa chữa.
