Hướng dẫn sửa lỗi L04 GF1LKB trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1

Lỗi L04 GF1LKB là mã lỗi liên quan đến hiện tượng ngắn mạch FET phía trên và phía dưới của bộ biến tần di chuyển. Lỗi này áp dụng cho các dòng xe:

• Xe nâng điện 2.5 tấn Komatsu FE25-1
• Xe nâng điện 2.5 tấn Komatsu FE25H-1
• Xe nâng điện 3 tấn Komatsu FE30-1

Khi mã lỗi L04 GF1LKB xuất hiện, xe không thể di chuyển, bộ công tác không hoạt động và hệ thống trợ lực lái điện cũng bị vô hiệu hóa. Việc kiểm tra cần được thực hiện đúng trình tự để xác định lỗi nằm ở cáp ắc quy, FET hay bên trong bộ biến tần di chuyển.

Thông tin mã lỗi L04 GF1LKB

• Cấp độ tác động: L04
• Mã lỗi: GF1LKB
• Tên lỗi theo tài liệu: SHORT FET (TRV-INV)
• Nội dung lỗi: Ngắn mạch FET phía trên và phía dưới của bộ biến tần di chuyển

Nguyên lý phát hiện lỗi L04 GF1LKB

Mã lỗi L04 GF1LKB được ghi nhận khi FET bên trong bộ biến tần di chuyển bị hỏng và phát sinh ngắn mạch.

Bộ điều khiển xác định lỗi khi phát hiện điện áp tụ điện ở mức 3 V liên tục trong 15 giây.

Để tái hiện hoặc kiểm tra sự xuất hiện của mã lỗi, tài liệu yêu cầu bật công tắc khởi động sang vị trí ON và chờ ít nhất 15 giây.

Phản ứng của bộ điều khiển khi xuất hiện lỗi

Khi phát hiện lỗi L04 GF1LKB, bộ điều khiển sẽ:

• Không cho phép đóng contactor MC2 bằng cách ngắt tín hiệu cho phép.
• Dừng tín hiệu đầu ra tới bộ biến tần di chuyển.

Điều kiện đặt lại lỗi theo tài liệu là chuyển công tắc khởi động về vị trí OFF.

Hiện tượng trên xe nâng

Khi xe nâng điện Komatsu xuất hiện mã lỗi L04 GF1LKB:

• Xe không thể di chuyển.
• Bộ công tác nâng hạ không thể hoạt động.
• Hệ thống PS – trợ lực lái điện không thể hoạt động.

Vì vậy, người vận hành không nên tiếp tục cố gắng sử dụng xe khi mã lỗi này đang hiển thị.

Thông tin liên quan đến lỗi L04 GF1LKB

Theo tài liệu sửa chữa:

• Các mã lỗi GF17MA và GF27MA được phát hiện ngay sau khi bật công tắc khởi động sang vị trí ON; sau đó mã lỗi GF1LKB mới được phát hiện.
• Mã GF1LKB được tạo ra nếu FET trong bộ biến tần di chuyển bị ngắn mạch.
• Nếu GF1LKB xuất hiện riêng lẻ, cầu chì F03 hoặc F04 có thể đã bị đứt.
• Để tái hiện lỗi, bật công tắc khởi động sang vị trí ON và chờ từ 15 giây trở lên.

Thông số cầu chì F03 và F04 theo từng model

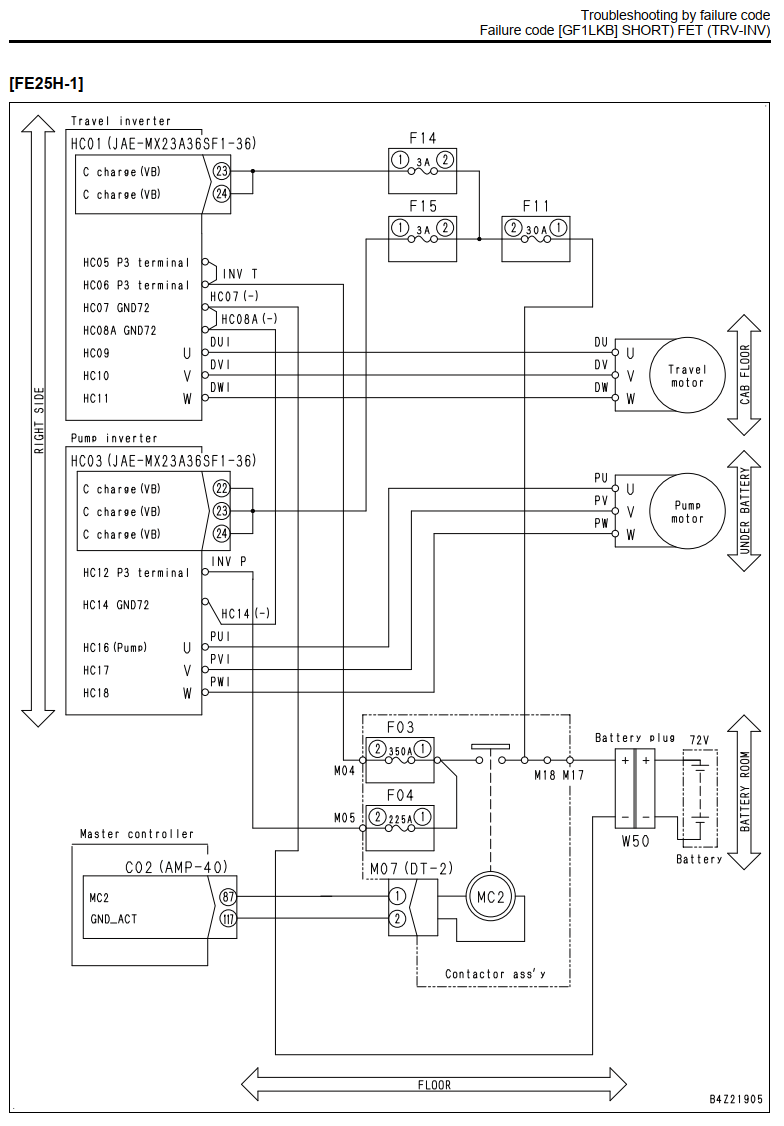

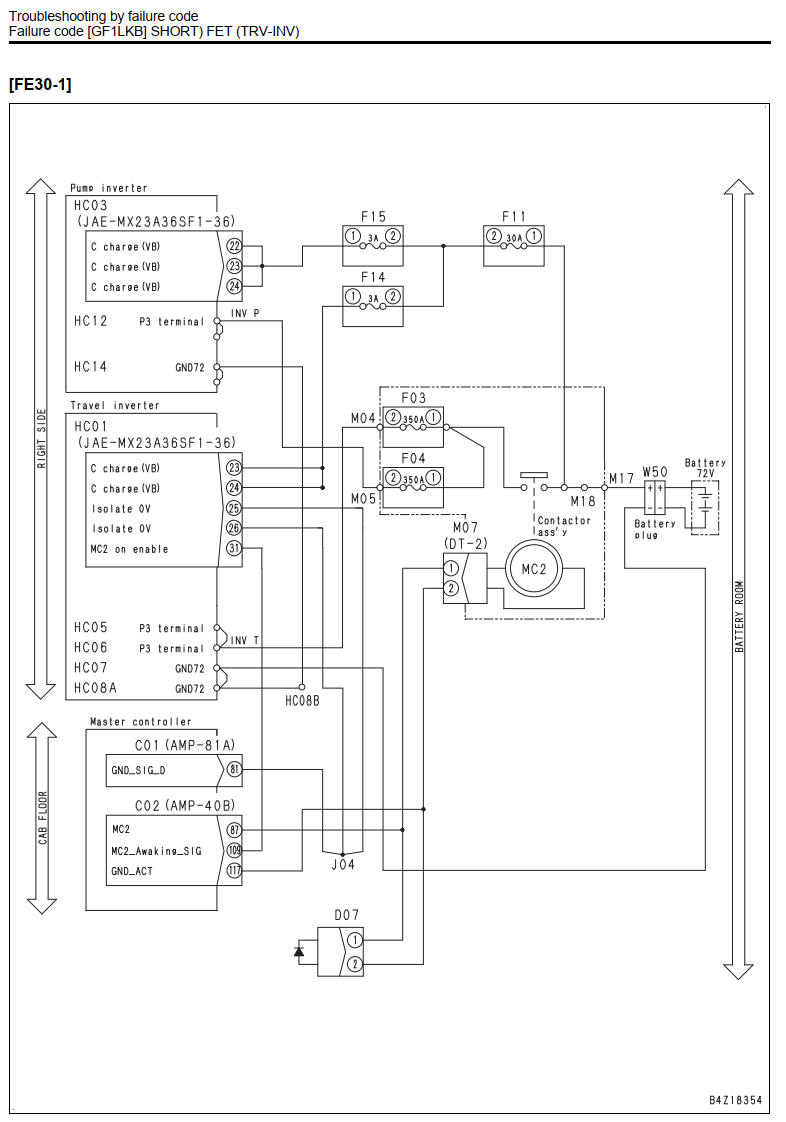

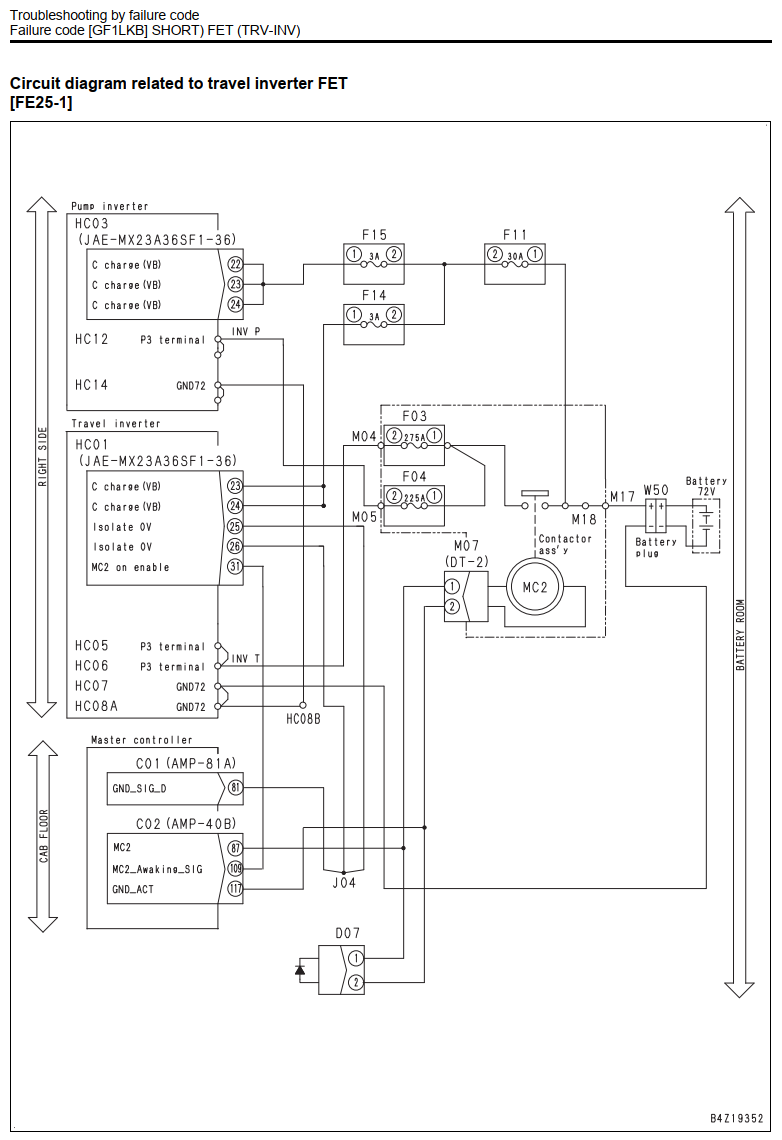

Theo sơ đồ mạch trong tài liệu, trị số cầu chì của từng dòng xe như sau:

Nếu mã lỗi GF1LKB xuất hiện một mình, cần chú ý kiểm tra tình trạng của hai cầu chì này theo đúng sơ đồ của từng model xe.

Nguyên nhân và cách kiểm tra lỗi L04 GF1LKB

Theo tài liệu, mã lỗi L04 GF1LKB có ba nhóm nguyên nhân chính:

1. Cáp ắc quy bị ngắn mạch.
2. Bộ biến tần di chuyển bị lỗi do FET hỏng hoặc ngắn mạch.
3. Bộ biến tần di chuyển bị hỏng bên trong.

1. Kiểm tra cáp ắc quy bị ngắn mạch

Bước 1: Ngắt nguồn điện của xe

Thực hiện lần lượt:

1. Chuyển công tắc khởi động sang vị trí OFF.
2. Xác nhận đèn báo hoạt động của hệ thống đã tắt.
3. Ngắt giắc cắm ắc quy.
4. Chờ ít nhất 10 phút trước khi tiến hành đo điện trở.

Đây là trình tự bắt buộc được nêu trong tài liệu trước khi kiểm tra các mạch điện liên quan đến bộ biến tần.

Bước 2: Đo điện trở tại đầu M04

Đo điện trở giữa:

• Đầu M04 phía bộ biến tần.
• Cực âm của giắc cắm ắc quy.

Giá trị tiêu chuẩn: tối thiểu 1 MΩ.

Bước 3: Đo điện trở tại đầu M05

Đo điện trở giữa:

• Đầu M05 phía bộ biến tần.
• Cực âm của giắc cắm ắc quy.

Giá trị tiêu chuẩn: tối thiểu 1 MΩ.

Nếu không phát hiện bất thường ở các phép kiểm tra trên, chuyển sang kiểm tra nguyên nhân số 3: bộ biến tần di chuyển bị lỗi bên trong.

2. Kiểm tra khi phát hiện thông mạch

Nếu phát hiện có thông mạch trong quá trình đo, thực hiện:

1. Ngắt riêng từng đầu cực INV T và INV P.
2. Tiếp tục đo lại điện trở để khoanh vùng vị trí gây ngắn mạch.

Đo tại đầu INV T

Đo điện trở giữa:

• Đầu INV T phía bộ biến tần.
• Cực âm của giắc cắm ắc quy.

Giá trị tiêu chuẩn: tối thiểu 1 MΩ.

Đo tại đầu INV P

Đo điện trở giữa:

• Đầu INV P phía bộ biến tần.
• Cực âm của giắc cắm ắc quy.

Giá trị tiêu chuẩn: tối thiểu 1 MΩ.

Các phép đo này giúp phân tách đường điện của bộ biến tần di chuyển và bộ biến tần bơm để xác định khu vực có hiện tượng thông mạch hoặc ngắn mạch.

3. Kiểm tra FET của bộ biến tần di chuyển

Nếu nghi ngờ FET trong bộ biến tần di chuyển bị hỏng hoặc ngắn mạch, tài liệu yêu cầu thực hiện mục kiểm tra nguyên nhân số 5 trong quy trình xử lý mã lỗi GF17MA.

Trang tài liệu được cung cấp không trình bày chi tiết nội dung kiểm tra nguyên nhân số 5 của mã GF17MA. Vì vậy, kỹ thuật viên cần sử dụng đúng phần hướng dẫn GF17MA tương ứng trong tài liệu sửa chữa Komatsu, không tự suy đoán thông số hoặc quy trình đo.

4. Xác định bộ biến tần di chuyển bị hỏng

Nếu đã thực hiện những bước kiểm tra phía trên nhưng không phát hiện lỗi ở mạch điện hoặc dây cáp, tài liệu kết luận bộ biến tần di chuyển bị hỏng.

Đây là hư hỏng nội bộ của bộ biến tần nên không thể tiếp tục kiểm tra, phân tích sâu hơn bằng quy trình chẩn đoán bên ngoài được trình bày tại trang tài liệu này.

Quy trình xử lý lỗi L04 GF1LKB đề xuất theo tài liệu

Có thể thực hiện theo thứ tự sau:

1. Bật công tắc ON và chờ tối thiểu 15 giây để xác nhận mã lỗi.
2. Kiểm tra xem GF1LKB xuất hiện riêng lẻ hay đi kèm GF17MA và GF27MA.
3. Nếu lỗi xuất hiện riêng lẻ, kiểm tra cầu chì F03 và F04.
4. Chuyển công tắc khởi động về OFF.
5. Xác nhận đèn báo hoạt động của hệ thống đã tắt.
6. Ngắt giắc ắc quy và chờ ít nhất 10 phút.
7. Đo điện trở từ M04 đến cực âm giắc ắc quy.
8. Đo điện trở từ M05 đến cực âm giắc ắc quy.
9. Nếu có thông mạch, ngắt từng đầu INV T và INV P rồi đo lại.
10. Kiểm tra FET theo nguyên nhân số 5 trong quy trình mã lỗi GF17MA.
11. Nếu các mạch bên ngoài không có bất thường, xác định bộ biến tần di chuyển bị hỏng bên trong.

Lưu ý khi kiểm tra và sửa chữa

• Luôn chuyển công tắc khởi động về OFF trước khi thao tác.
• Chỉ ngắt giắc ắc quy sau khi xác nhận đèn báo hoạt động của hệ thống đã tắt.
• Phải chờ ít nhất 10 phút sau khi ngắt giắc ắc quy rồi mới đo điện trở.
• Giá trị điện trở tiêu chuẩn tại M04, M05, INV T và INV P đều phải đạt tối thiểu 1 MΩ.
• Sử dụng đúng thông số cầu chì F03 và F04 theo từng model FE25-1, FE25H-1 hoặc FE30-1.
• Nếu bộ biến tần bị lỗi bên trong, quy trình chẩn đoán trong tài liệu này không thể kiểm tra sâu hơn.
• Không tự ý tháo hoặc sửa chữa bên trong bộ biến tần nếu không có quy trình kỹ thuật phù hợp.

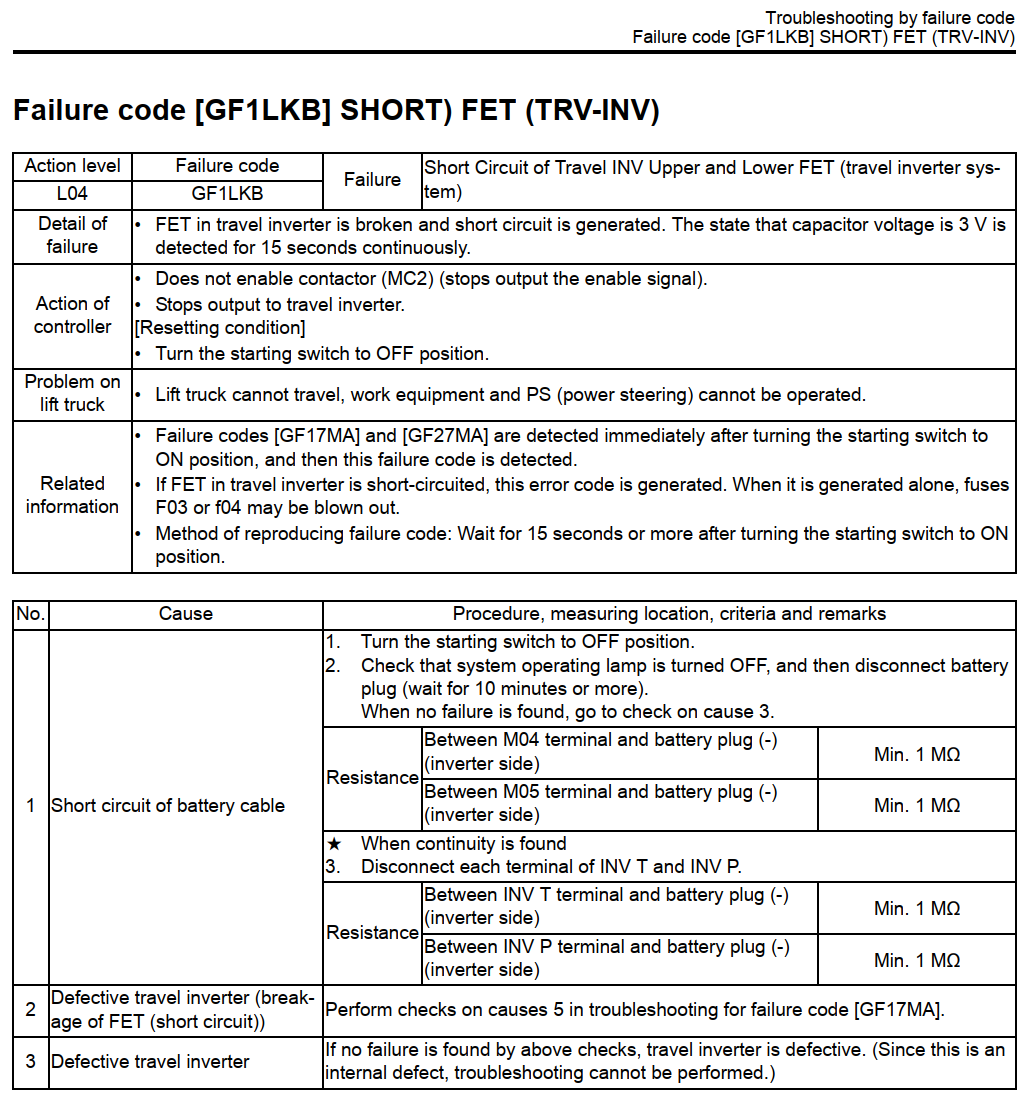

Tài liệu kỹ thuật hãng Komatsu hướng dẫn sửa lỗi L04 GF1LKB trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25/FE25H-1 và FE30-1

Kết luận

Lỗi L04 GF1LKB trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 cho biết hệ thống phát hiện tình trạng ngắn mạch liên quan đến FET phía trên và phía dưới của bộ biến tần di chuyển.

Khi lỗi xuất hiện, bộ điều khiển không cho phép đóng contactor MC2 và dừng đầu ra tới bộ biến tần di chuyển. Hậu quả là xe không thể di chuyển, bộ công tác không hoạt động và hệ thống trợ lực lái điện bị vô hiệu hóa.

Quá trình sửa chữa cần tập trung kiểm tra cầu chì F03, F04; điện trở cách điện tại M04, M05, INV T và INV P; tình trạng FET; cuối cùng là bộ biến tần di chuyển. Tất cả phép kiểm tra phải tuân thủ đúng trình tự ngắt nguồn và thời gian chờ được quy định trong tài liệu.
