Hướng dẫn sửa lỗi L04 GF1MKB xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1

Lỗi L04 GF1MKB là lỗi liên quan đến Upper FET của bộ biến tần di chuyển trên các dòng xe nâng điện Komatsu:

• Xe nâng điện 2.5 tấn Komatsu FE25-1
• Xe nâng điện 2.5 tấn Komatsu FE25H-1
• Xe nâng điện 3 tấn Komatsu FE30-1

Theo tài liệu kỹ thuật, tên đầy đủ của mã lỗi là:

L04 GF1MKB – SHORT Upper FET (TRV-INV)
Ngắn mạch FET phía trên của bộ biến tần di chuyển.

Đây là lỗi cấp độ L04. Khi lỗi xuất hiện, xe không thể di chuyển, thiết bị công tác và hệ thống trợ lực lái cũng không hoạt động.

Lỗi L04 GF1MKB là gì?

Bộ điều khiển ghi nhận lỗi L04 GF1MKB khi phát hiện FET bên trong bộ biến tần di chuyển bị hỏng và phát sinh ngắn mạch.

Điều kiện phát hiện lỗi là điện áp tại đầu cực motor di chuyển duy trì liên tục trong ít nhất 50 mili giây ở một trong hai trạng thái:

• Điện áp bằng hoặc lớn hơn 80% điện áp P3, tức điện áp tụ điện mạch chính của biến tần.
• Điện áp bằng 0% điện áp P3.

Phản ứng của bộ điều khiển khi xuất hiện lỗi

Khi phát hiện mã lỗi L04 GF1MKB, bộ điều khiển sẽ thực hiện các biện pháp bảo vệ sau:

• Không cho phép đóng contactor MC2 bằng cách dừng xuất tín hiệu cho phép.
• Ngừng tín hiệu đầu ra đến bộ biến tần di chuyển.
• Yêu cầu đưa khóa điện về vị trí OFF.

Hiện tượng trên xe nâng

Khi lỗi L04 GF1MKB xuất hiện trên xe nâng điện Komatsu FE25-1, FE25H-1 hoặc FE30-1, xe có thể gặp các hiện tượng:

• Xe nâng không thể di chuyển.
• Thiết bị công tác không hoạt động.
• Hệ thống PS – trợ lực lái điện không hoạt động.
• Mã lỗi tiếp tục xuất hiện sau khi bật khóa điện và chờ ít nhất 50 giây.

Theo tài liệu, có thể tái hiện lỗi bằng cách bật khóa điện sang vị trí ON, sau đó chờ từ 50 giây trở lên.

Nguyên nhân gây lỗi L04 GF1MKB

Tài liệu kỹ thuật chỉ ra ba nhóm nguyên nhân cần kiểm tra theo thứ tự:

1. Cáp motor di chuyển bị ngắn mạch.
2. FET bên trong bộ biến tần di chuyển bị hỏng hoặc ngắn mạch.
3. Bộ biến tần di chuyển bị lỗi bên trong.

Việc chẩn đoán cần thực hiện lần lượt theo đúng quy trình dưới đây.

1. Kiểm tra ngắn mạch cáp motor di chuyển

Trước tiên, cần kiểm tra dây cáp nối giữa bộ biến tần di chuyển và motor di chuyển.

Quy trình kiểm tra

1. Đưa khóa điện về vị trí OFF.
2. Xác nhận đèn báo hệ thống đã tắt.
3. Chờ ít nhất 10 phút, sau đó mới tháo giắc ắc quy.
4. Kiểm tra trực quan các đầu nối DUI, DVI, DWI và INV T của cáp motor.
5. Kiểm tra xem các đầu cực có bị dính dị vật, nhiễm bẩn, chạm điện hoặc có dấu hiệu bất thường hay không.
6. Ngắt riêng từng đầu cực DUI, DVI, DWI, INV và T.
7. Dùng đồng hồ đo điện trở để kiểm tra cách điện của cáp.

Tiêu chuẩn điện trở

Nếu một trong các giá trị đo thấp hơn 1 MΩ, cần kiểm tra và xử lý tình trạng ngắn mạch hoặc suy giảm cách điện của cáp motor.

2. Kiểm tra FET của bộ biến tần di chuyển

Nếu cáp motor đạt tiêu chuẩn, bước tiếp theo là kiểm tra khả năng FET trong bộ biến tần di chuyển bị đánh thủng hoặc ngắn mạch.

Chuẩn bị kiểm tra

1. Đưa khóa điện về vị trí OFF.
2. Kiểm tra đèn báo hệ thống đã tắt.
3. Chờ ít nhất 10 phút rồi tháo giắc ắc quy.
4. Ngắt từng đầu cực DUI, DVI, DWI, INV T và HC07 (GND).
5. Chuẩn bị đồng hồ vạn năng ở chế độ đo điện trở.

Yêu cầu khi đo

Tại mỗi vị trí trong bảng dưới đây, phải đo lại sau khi đảo cực hai que đo của đồng hồ.

Có tổng cộng:

• 6 vị trí đo.
• Mỗi vị trí đo theo hai chiều cực tính.
• Tổng cộng 12 lần kiểm tra.

Tiêu chuẩn kiểm tra biến tần

Nếu giá trị điện trở tại bất kỳ phép đo nào thấp hơn 1 kΩ, kể cả sau khi đảo cực đồng hồ, FET hoặc mạch bên trong bộ biến tần di chuyển có thể đã bị ngắn mạch.

3. Kiểm tra bộ biến tần di chuyển

Nếu không phát hiện bất thường ở cáp motor và các giá trị đo FET đều đạt tiêu chuẩn, tài liệu kết luận bộ biến tần di chuyển bị lỗi.

Đây là hư hỏng bên trong nên tài liệu không cung cấp quy trình kiểm tra chi tiết hoặc sửa chữa linh kiện nội bộ. Trong trường hợp này, cần xử lý hoặc thay thế bộ biến tần di chuyển theo đúng quy trình kỹ thuật phù hợp.

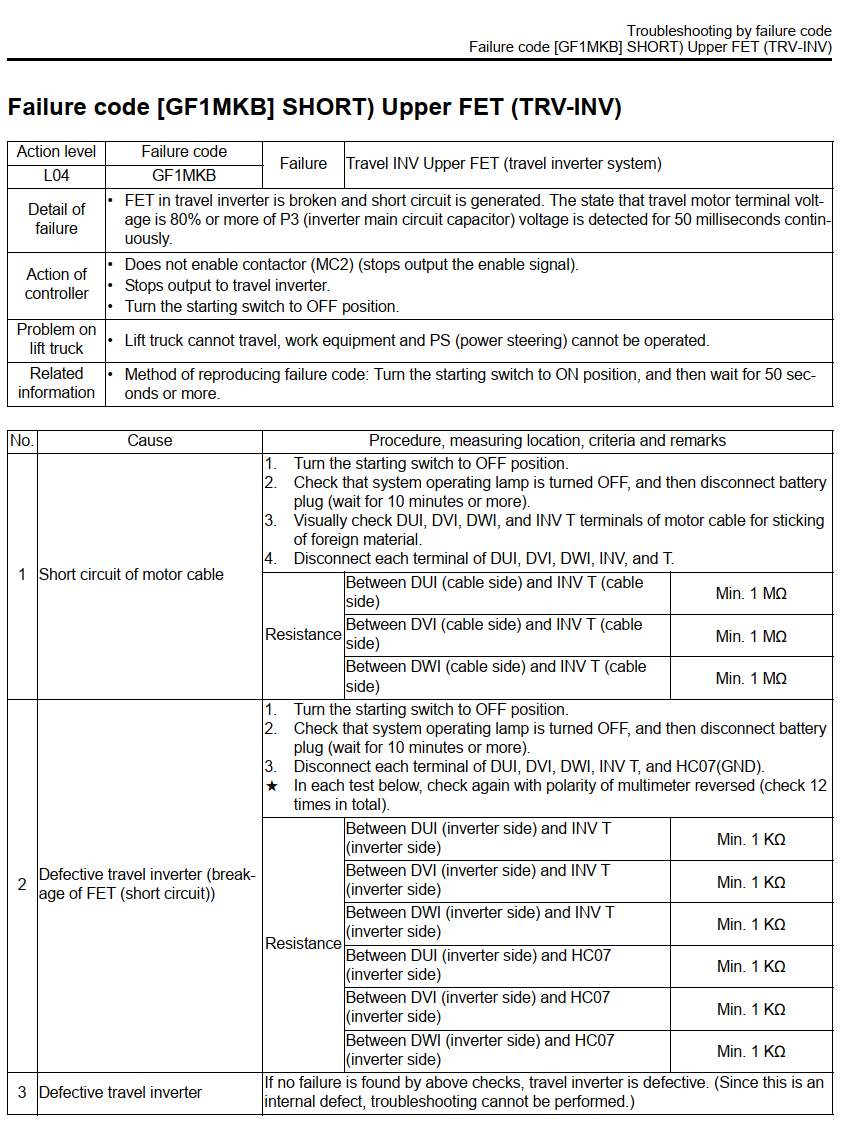

Tóm tắt quy trình chẩn đoán lỗi L04 GF1MKB

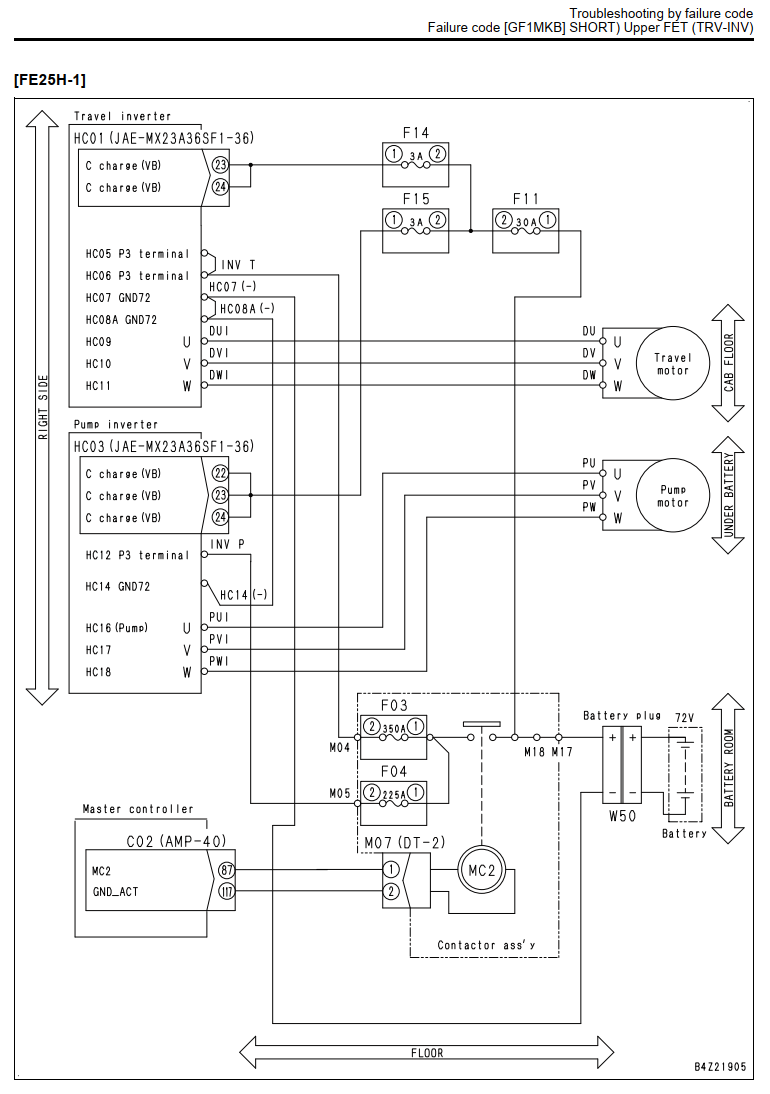

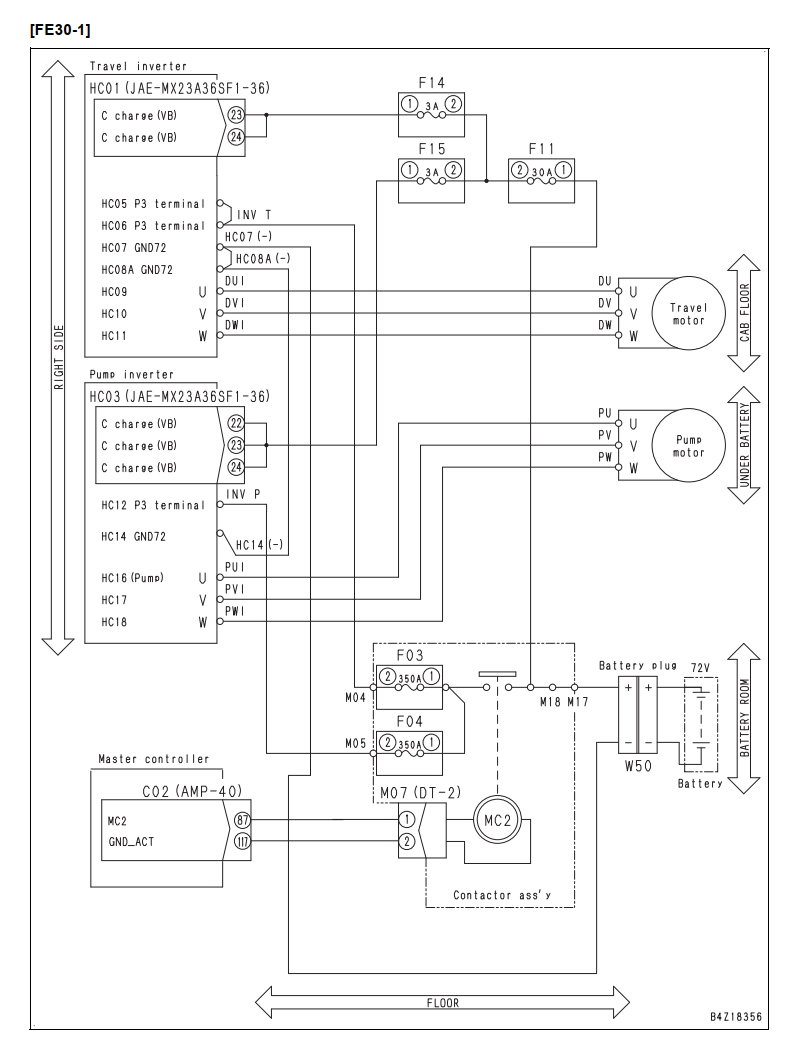

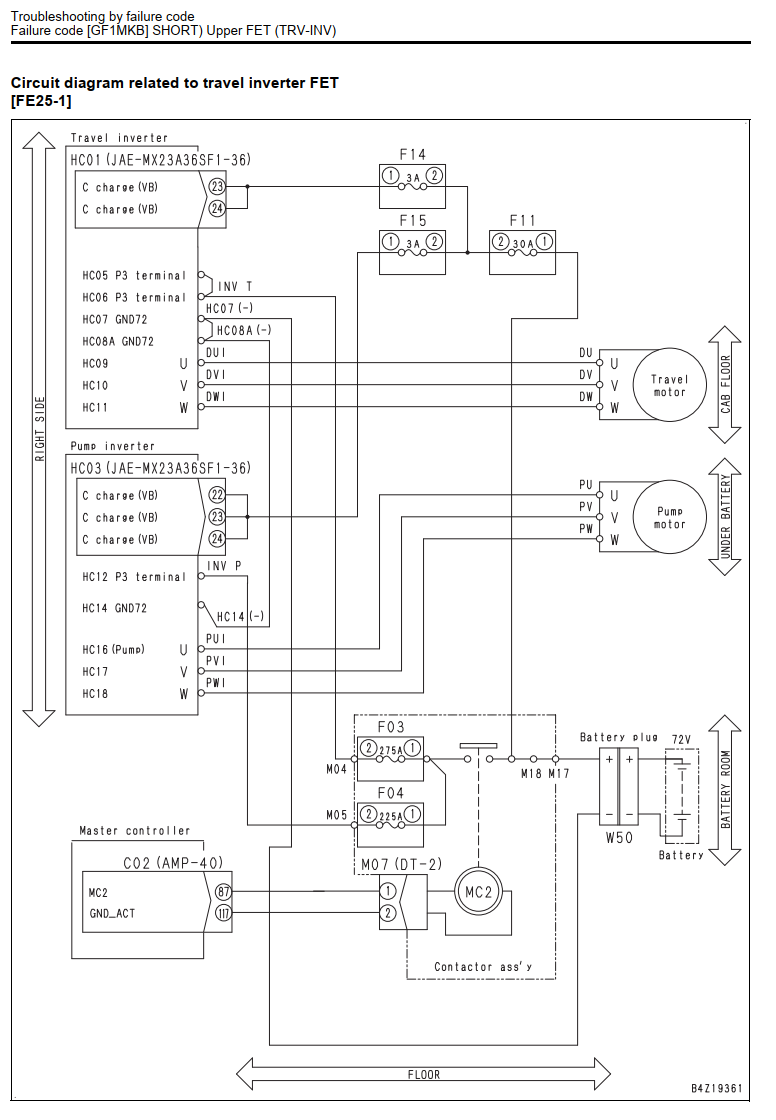

Vị trí các bộ phận liên quan trên sơ đồ điện

Sơ đồ trong tài liệu cho thấy hệ thống liên quan đến mã lỗi L04 GF1MKB gồm:

• Bộ biến tần di chuyển HC01.
• Bộ biến tần bơm HC03.
• Motor di chuyển.
• Motor bơm.
• Các đường pha DUI, DVI và DWI.
• Đầu cực INV T.
• Đường mass HC07.
• Bộ điều khiển chính.
• Contactor MC2.
• Giắc ắc quy W50.
• Cầu chì F03, F04, F11, F14 và F15.
• Bộ ắc quy 72V.

Sơ đồ đấu nối có khác biệt về trị số cầu chì giữa từng model. Vì vậy, khi kiểm tra phải sử dụng đúng sơ đồ tương ứng với Komatsu FE25-1, FE25H-1 hoặc FE30-1.

Lưu ý an toàn khi sửa lỗi L04 GF1MKB

Hệ thống sử dụng nguồn ắc quy 72V và có tụ điện trong mạch chính của biến tần. Vì vậy, cần tuân thủ nghiêm ngặt các yêu cầu sau:

• Luôn đưa khóa điện về OFF trước khi kiểm tra.
• Xác nhận đèn báo hệ thống đã tắt.
• Chờ ít nhất 10 phút trước khi tháo giắc ắc quy.
• Không tháo đầu cáp motor ngay sau khi tắt khóa điện.
• Đánh dấu chính xác các dây DUI, DVI và DWI trước khi tháo.
• Không để dụng cụ hoặc vật kim loại gây chạm chập giữa các đầu cực.
• Chỉ thực hiện phép đo khi nguồn điện đã được ngắt an toàn.
• Không tự ý tháo hoặc sửa chữa mạch điện tử bên trong biến tần nếu không có đủ thiết bị và chuyên môn.

Tài liệu kỹ thuật hãng Komatsu hướng dẫn sửa lỗi L04 GF1MKB trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25/FE25H-1 và FE30-1

Kết luận

Lỗi L04 GF1MKB trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi ngắn mạch Upper FET thuộc bộ biến tần di chuyển. Khi lỗi xảy ra, xe không thể di chuyển, thiết bị công tác và hệ thống trợ lực lái đều không hoạt động.

Quy trình kiểm tra cần bắt đầu từ cáp motor di chuyển, sau đó đo điện trở tại các đầu cực của biến tần. Cáp phải có điện trở cách điện tối thiểu 1 MΩ, còn các phép đo phía biến tần phải đạt tối thiểu 1 kΩ. Nếu không phát hiện bất thường qua những bước trên, tài liệu xác định bộ biến tần di chuyển đã bị lỗi bên trong.
