Hướng dẫn sửa lỗi L04 GF1QKR xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1

Lỗi L04 GF1QKR là lỗi bất thường giao tiếp CAN với biến tần di chuyển, có tên đầy đủ trong tài liệu là:

[GF1QKR] ABNL CAN COMM. (TRV-INV) – Travel INV CAN Discon (travel inverter system).

Lỗi này áp dụng cho các dòng xe:

• Xe nâng điện 2.5 tấn Komatsu FE25-1.
• Xe nâng điện 2.5 tấn Komatsu FE25H-1.
• Xe nâng điện 3 tấn Komatsu FE30-1.

Khi mã lỗi L04 GF1QKR xuất hiện, xe không thể di chuyển. Người sửa chữa cần kiểm tra lần lượt giắc nối, điện trở kết thúc CAN, bộ điều khiển chính, bộ chuyển đổi DC/DC và các biến tần theo đúng trình tự trong tài liệu kỹ thuật.

Lỗi L04 GF1QKR là gì?

Mã L04 GF1QKR được ghi nhận khi biến tần di chuyển không nhận được dữ liệu giao tiếp thông thường từ bộ điều khiển chính qua đường truyền CAN.

Điều kiện xác lập lỗi là:

• Khóa điện đã được bật sang vị trí ON ít nhất 3 giây.
• Biến tần di chuyển không nhận được dữ liệu giao tiếp bình thường từ bộ điều khiển chính trong 10 lần liên tiếp.

Mức cảnh báo của lỗi là L04.

Hiện tượng khi xe nâng Komatsu báo lỗi L04 GF1QKR

Theo tài liệu, khi lỗi GF1QKR xuất hiện:

• Hoạt động xuất tín hiệu tới biến tần di chuyển bị dừng.
• Xe nâng không thể di chuyển.

Để xóa trạng thái điều khiển của lỗi, chuyển khóa điện về vị trí OFF. Tuy nhiên, nếu nguyên nhân chưa được xử lý thì mã lỗi có thể xuất hiện trở lại khi bật khóa điện.

Cách tái hiện và nhận biết lỗi GF1QKR

Có thể kiểm tra khả năng xuất hiện lỗi bằng cách:

1. Chuyển khóa điện sang vị trí ON.
2. Chờ khoảng 3 giây.
3. Quan sát mã lỗi trên màn hình xe nâng.

Tài liệu cũng cung cấp các thông tin liên quan sau:

• Khi dây điện CAN bị hở mạch, lỗi mô-tơ di chuyển không hiển thị trên màn hình nhưng mã lỗi DBNEKR có thể xuất hiện.
• Vì mã GF1QKR được truyền qua giao tiếp CAN nên việc mã lỗi này vẫn hiển thị cho thấy đường truyền CAN không bị hở mạch hoặc chập mạch hoàn toàn.

Nguyên nhân gây lỗi L04 GF1QKR

Theo đúng thứ tự kiểm tra trong tài liệu, lỗi có thể xuất phát từ năm nguyên nhân:

1. Giắc nối tiếp xúc không tốt.
2. Điện trở kết thúc đường truyền CAN bị hỏng.
3. Bộ điều khiển chính hoặc bộ chuyển đổi DC/DC bị hỏng, làm điện áp đường J8 thấp.
4. Biến tần bơm bị hỏng.
5. Biến tần di chuyển bị hỏng.

Quy trình kiểm tra và sửa lỗi L04 GF1QKR

Bước 1: Kiểm tra các giắc nối

Kiểm tra tình trạng tiếp xúc của các giắc:

• C01.
• HC01.
• HC03.
• N04.

Quan sát và xử lý nếu phát hiện:

• Giắc cắm bị lỏng.
• Chân giắc cong, tụt hoặc tiếp xúc không chắc chắn.
• Đầu nối bị bẩn hoặc oxy hóa.
• Dây dẫn tại vị trí giắc bị đứt hoặc hư hỏng.

Sau khi xử lý giắc nối, lắp lại chắc chắn rồi kiểm tra xem lỗi còn xuất hiện hay không.

Bước 2: Kiểm tra điện trở kết thúc CAN

Trước khi đo điện trở, thực hiện đúng trình tự:

1. Chuyển khóa điện về vị trí OFF.
2. Xác nhận đèn báo hệ thống đã tắt.
3. Ngắt giắc ắc quy và chờ ít nhất 10 phút.
4. Ngắt các giắc N04 và HC03.
5. Kết nối T-adapter vào phía giắc đực.
6. Tiến hành đo điện trở.

Giá trị tiêu chuẩn:

Nếu điện trở đo được không đạt khoảng 120 Ω, cần kiểm tra điện trở kết thúc CAN, dây dẫn và đầu nối liên quan.

Bước 3: Kiểm tra bộ điều khiển chính và bộ chuyển đổi DC/DC

Nguyên nhân tiếp theo là bộ điều khiển chính hoặc bộ chuyển đổi DC/DC bị hỏng, dẫn tới điện áp đường J8 thấp.

Thực hiện như sau:

1. Chuyển khóa điện về OFF.
2. Xác nhận đèn báo hoạt động của hệ thống đã tắt.
3. Ngắt giắc ắc quy và chờ ít nhất 10 phút.
4. Ngắt các giắc HC01 và HC03.
5. Kết nối lại giắc ắc quy.
6. Chuyển khóa điện sang vị trí ON.
7. Đo điện áp theo bảng dưới đây.

Nếu điện áp không đạt giá trị tiêu chuẩn, cần kiểm tra bộ điều khiển chính, bộ chuyển đổi DC/DC và mạch dây liên quan.

Bước 4: Kiểm tra biến tần bơm

Tài liệu yêu cầu kiểm tra biến tần bơm khi mã lỗi GF2QKR cũng xuất hiện.

Quy trình kiểm tra:

1. Chuyển khóa điện về OFF.
2. Xác nhận đèn báo hệ thống đã tắt.
3. Ngắt giắc ắc quy và chờ ít nhất 10 phút.
4. Ngắt giắc HC03.
5. Kết nối lại giắc ắc quy.
6. Chuyển khóa điện sang ON.
7. Kiểm tra mã lỗi hiển thị.

Do giắc HC03 đang được tháo, có thể bỏ qua các mã lỗi khác và chỉ tập trung theo dõi mã GF1QKR.

• Nếu mã GF1QKR không xuất hiện, biến tần bơm bị hỏng.
• Đây là lỗi bên trong biến tần nên tài liệu ghi rõ không thể tiếp tục chẩn đoán, sửa chữa ở cấp linh kiện nội bộ.

Bước 5: Kiểm tra biến tần di chuyển

Nếu không tìm thấy bất thường sau tất cả các bước kiểm tra trên, tài liệu xác định biến tần di chuyển bị hỏng.

Đây cũng là lỗi bên trong biến tần, vì vậy không thể thực hiện quy trình chẩn đoán sâu hơn theo tài liệu này.

Thứ tự xử lý lỗi GF1QKR được khuyến nghị

Để tránh kết luận sai và thay linh kiện không cần thiết, nên tiến hành theo đúng trình tự:

1. Kiểm tra giắc C01, HC01, HC03 và N04.
2. Đo điện trở kết thúc CAN tại N04 và HC03.
3. Đo nguồn điện áp 5 V và 8 V.
4. Kiểm tra biến tần bơm nếu đồng thời có mã GF2QKR.
5. Chỉ kết luận biến tần di chuyển bị hỏng sau khi các bước trên đều không phát hiện bất thường.

Lưu ý an toàn khi kiểm tra

Hệ thống điện trên các mẫu Komatsu FE25-1, FE25H-1 và FE30-1 sử dụng nguồn ắc quy điện áp cao. Khi kiểm tra cần:

• Đỗ xe tại vị trí bằng phẳng và an toàn.
• Hạ càng nâng xuống mặt sàn.
• Chuyển khóa điện về OFF trước khi tháo giắc.
• Xác nhận đèn báo hoạt động của hệ thống đã tắt.
• Ngắt giắc ắc quy và chờ ít nhất 10 phút theo yêu cầu của tài liệu.
• Không đo điện trở khi mạch vẫn còn cấp điện.
• Không tự ý tháo biến tần để sửa chữa các linh kiện bên trong.

Việc đo điện áp và kiểm tra hệ thống CAN nên được thực hiện bởi kỹ thuật viên có chuyên môn và dụng cụ đo phù hợp.

Câu hỏi thường gặp về lỗi L04 GF1QKR

Xe báo lỗi L04 GF1QKR có di chuyển được không?

Không. Theo tài liệu, khi lỗi xảy ra, hoạt động xuất tín hiệu tới biến tần di chuyển bị dừng và xe nâng không thể di chuyển.

Tắt khóa điện có xóa được lỗi GF1QKR không?

Chuyển khóa điện sang OFF là điều kiện đặt lại của bộ điều khiển. Tuy nhiên, nếu nguyên nhân hư hỏng vẫn còn thì lỗi sẽ xuất hiện trở lại sau khi bật khóa điện.

Điện trở đường truyền CAN phải đạt bao nhiêu?

Điện trở đo giữa chân A và B của N04 hoặc chân 1 và 3 của HC03 phải đạt khoảng 120 Ω theo từng vị trí đo được quy định trong tài liệu.

Khi nào có thể kết luận biến tần di chuyển bị hỏng?

Chỉ kết luận biến tần di chuyển bị hỏng khi đã kiểm tra giắc nối, điện trở kết thúc CAN, nguồn điện, bộ điều khiển chính, bộ chuyển đổi DC/DC và biến tần bơm nhưng không phát hiện bất thường.

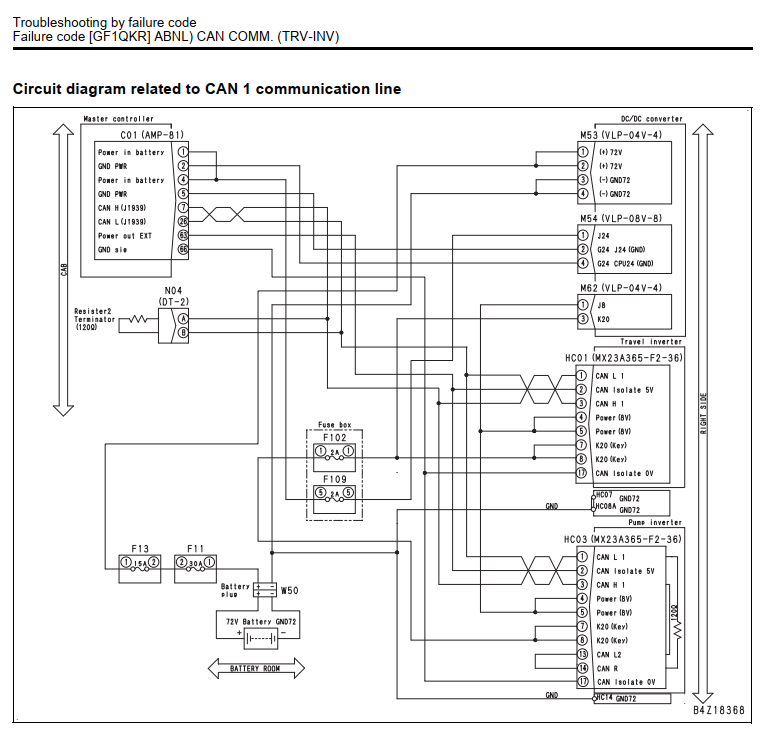

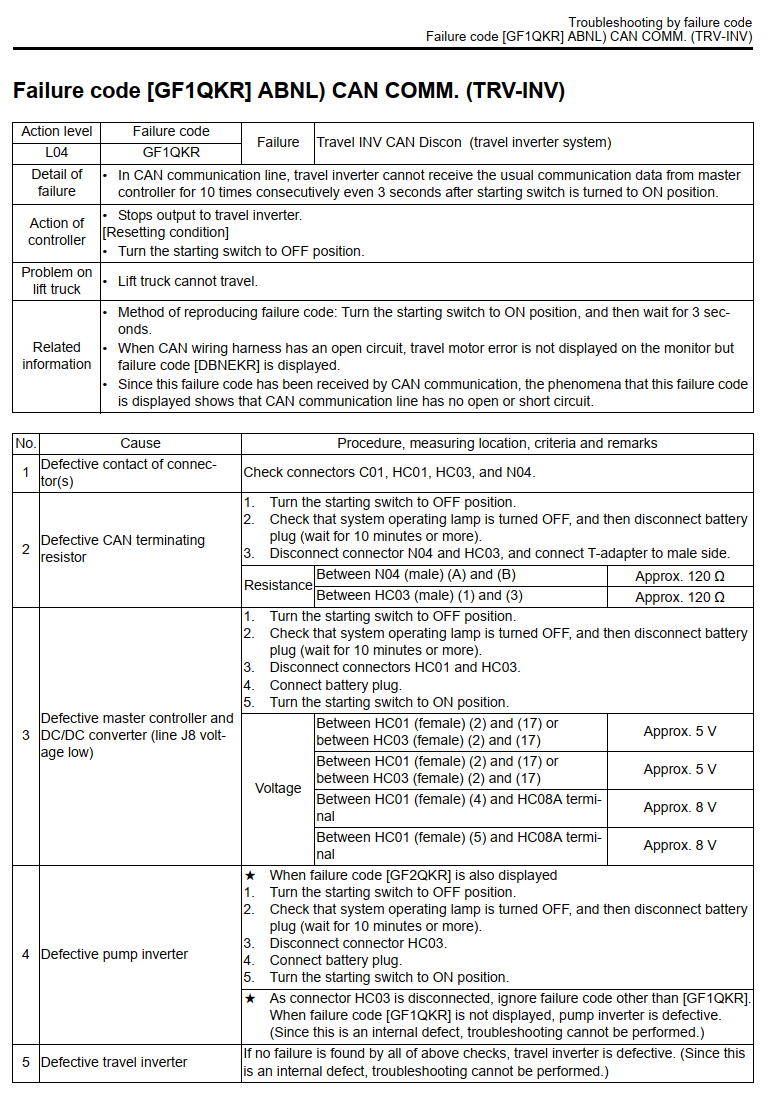

Tài liệu kỹ thuật hãng Komatsu hướng dẫn sửa lỗi L04 GF1QKR trên xe nâng điện 2.5 tấn Komatsu và xe nâng điện 3 tấn Komatsu model FE25-1, FE25H-1 và FE30-1

Kết luận

Lỗi L04 GF1QKR trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi mất giao tiếp CAN giữa bộ điều khiển chính và biến tần di chuyển. Khi lỗi xuất hiện, xe sẽ không thể di chuyển.

Quá trình sửa chữa cần bắt đầu từ việc kiểm tra các giắc C01, HC01, HC03 và N04; sau đó đo điện trở CAN khoảng 120 Ω, kiểm tra nguồn điện áp 5 V và 8 V rồi mới đánh giá tình trạng của biến tần bơm và biến tần di chuyển. Tuân thủ đúng thứ tự này sẽ giúp xác định nguyên nhân chính xác và hạn chế thay thế nhầm linh kiện.
