Hướng dẫn sửa lỗi GF21KG xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1

Lỗi GF21KG – HIGH Power Source (PMP-INV) là lỗi điện áp nguồn biến tần bơm thủy lực quá cao. Mã lỗi này có thể xuất hiện trên các dòng:

• Xe nâng điện 2.5 tấn Komatsu FE25-1.
• Xe nâng điện 2.5 tấn Komatsu FE25H-1.
• Xe nâng điện 3 tấn Komatsu FE30-1.

Khi phát hiện lỗi, bộ điều khiển sẽ ngừng đầu ra của biến tần bơm. Vì vậy, thiết bị công tác và hệ thống trợ lực lái PS không hoạt động. Dưới đây là quy trình kiểm tra và sửa chữa được trình bày theo đúng tài liệu kỹ thuật cung cấp.

Lỗi GF21KG là gì?

Tên đầy đủ của mã lỗi:

GF21KG – HIGH Power Source (PMP-INV): Pump INV Battery Voltage High (pump inverter system).

Có thể hiểu là:

Điện áp ắc quy cấp cho biến tần bơm thủy lực quá cao.

Bộ điều khiển ghi nhận lỗi khi điện áp tụ điện của biến tần bơm đạt từ 118 V trở lên, đồng thời trạng thái này được phát hiện liên tiếp 10 lần hoặc nhiều hơn trong vòng 200 mili giây.

Hiện tượng khi xe báo lỗi GF21KG

Khi mã GF21KG xuất hiện, bộ điều khiển sẽ:

• Ngừng đầu ra tới biến tần bơm.
• Làm thiết bị công tác không hoạt động.
• Làm hệ thống trợ lực lái PS không hoạt động.

Điều kiện để hệ thống được khôi phục là điện áp phải trở về phạm vi bình thường.

Thông tin liên quan đến lỗi GF21KG

Theo tài liệu kỹ thuật:

• Lỗi khó phát sinh nếu chỉ vận hành riêng hệ thống nâng hạ. Mã lỗi có thể xuất hiện trong quá trình xe di chuyển có tái sinh năng lượng.
• Nếu mã GF11KG xuất hiện đồng thời, biến tần di chuyển cũng sẽ ngừng đầu ra.
• Để tái hiện và kiểm tra mã lỗi, chuyển khóa điện về vị trí ON.

Nguyên nhân gây lỗi GF21KG

Tài liệu đưa ra ba nguyên nhân cần kiểm tra theo thứ tự:

1. Điện áp ắc quy không chính xác hoặc bất thường.
2. Biến tần di chuyển bị hỏng.
3. Biến tần bơm thủy lực bị hỏng bên trong.

Quá trình kiểm tra nên được thực hiện lần lượt để xác định đúng bộ phận gây lỗi.

Quy trình kiểm tra và sửa lỗi GF21KG

Bước 1: Kiểm tra điện áp ắc quy

Đầu tiên, đưa khóa điện về vị trí OFF.

Kiểm tra và xác nhận đèn báo hệ thống hoạt động đã tắt hoàn toàn, sau đó mới ngắt giắc cắm ắc quy.

Tiến hành đo điện áp tại:

• Cực dương (+) của giắc ắc quy phía ắc quy.
• Cực âm (-) của giắc ắc quy phía ắc quy.

Giá trị tiêu chuẩn: tối đa 118 V.

Nếu điện áp ắc quy bất thường, tài liệu yêu cầu thay ắc quy.

Bước 2: Kiểm tra biến tần di chuyển

Nếu điện áp ắc quy không có bất thường, tiếp tục kiểm tra biến tần di chuyển theo trình tự sau:

1. Đưa khóa điện về vị trí OFF.
2. Xác nhận đèn báo hệ thống hoạt động đã tắt.
3. Ngắt giắc cắm ắc quy.
4. Chờ ít nhất 10 phút.
5. Tháo cầu chì F15.
6. Kết nối lại giắc cắm ắc quy.
7. Đo điện áp giữa chân F15 (2) và cực âm HC14 (-).

Giá trị tiêu chuẩn: tối đa 118 V.

So sánh điện áp đo tại F15 (2) – HC14 (-) với điện áp ắc quy đã đo ở bước 1.

Nếu điện áp tại bước này cao hơn điện áp đo trực tiếp tại ắc quy, biến tần di chuyển có khả năng đã bị hỏng.

Bước 3: Kiểm tra biến tần bơm thủy lực

Nếu không phát hiện bất thường ở điện áp ắc quy và biến tần di chuyển, tài liệu xác định biến tần bơm thủy lực bị hỏng.

Đây là lỗi bên trong biến tần bơm nên không thể tiếp tục kiểm tra, chẩn đoán chi tiết theo quy trình bên ngoài được nêu trong tài liệu.

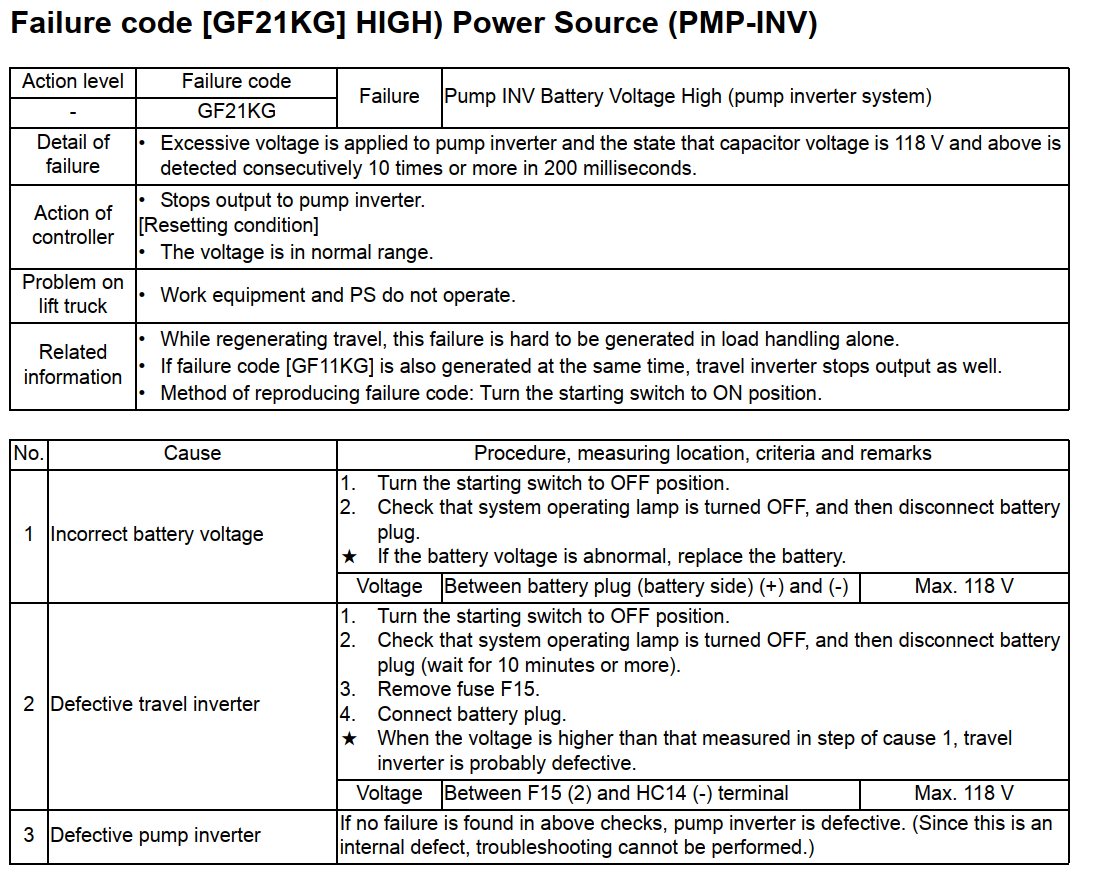

Bảng chẩn đoán nhanh lỗi GF21KG

Lưu ý khi kiểm tra lỗi GF21KG

Khi thực hiện quy trình kiểm tra cần tuân thủ đúng thứ tự:

• Luôn chuyển khóa điện về OFF trước khi ngắt giắc ắc quy.
• Chỉ ngắt giắc khi đèn báo hệ thống hoạt động đã tắt.
• Khi kiểm tra biến tần di chuyển, phải chờ ít nhất 10 phút sau khi ngắt ắc quy rồi mới tháo cầu chì F15.
• Đo đúng chân F15 (2) và cực âm HC14 (-).
• Không bỏ qua bước đo trực tiếp tại ắc quy vì kết quả này được dùng để so sánh khi kiểm tra biến tần di chuyển.

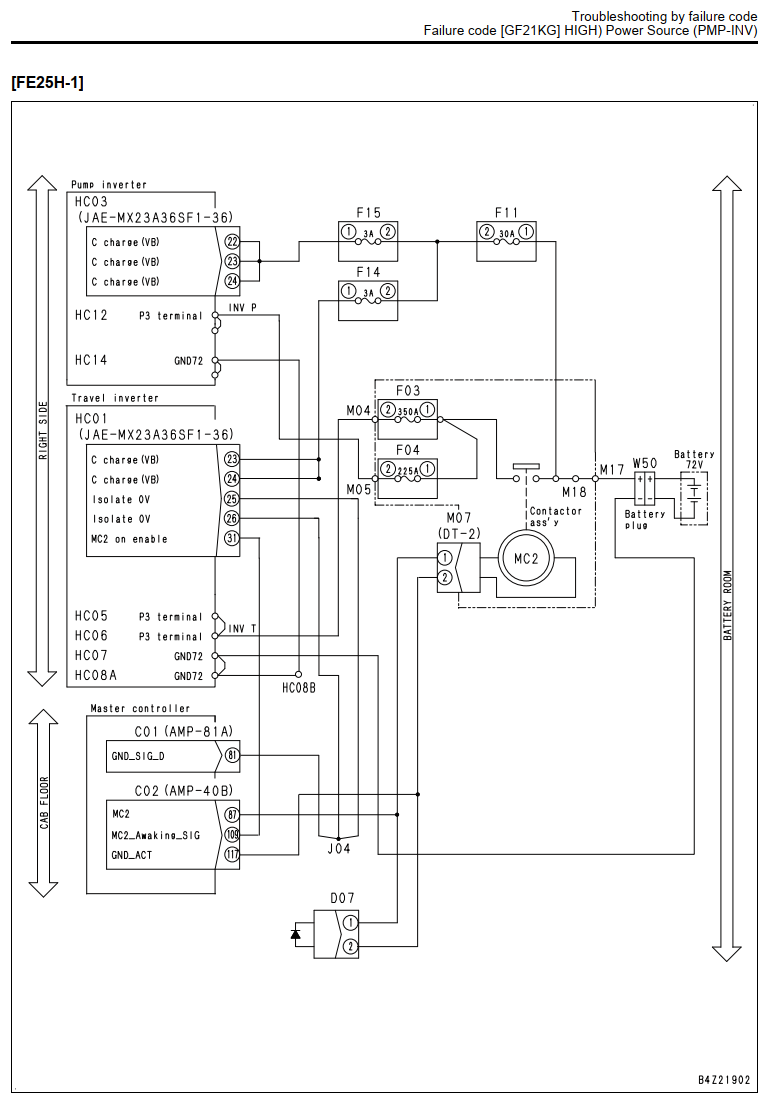

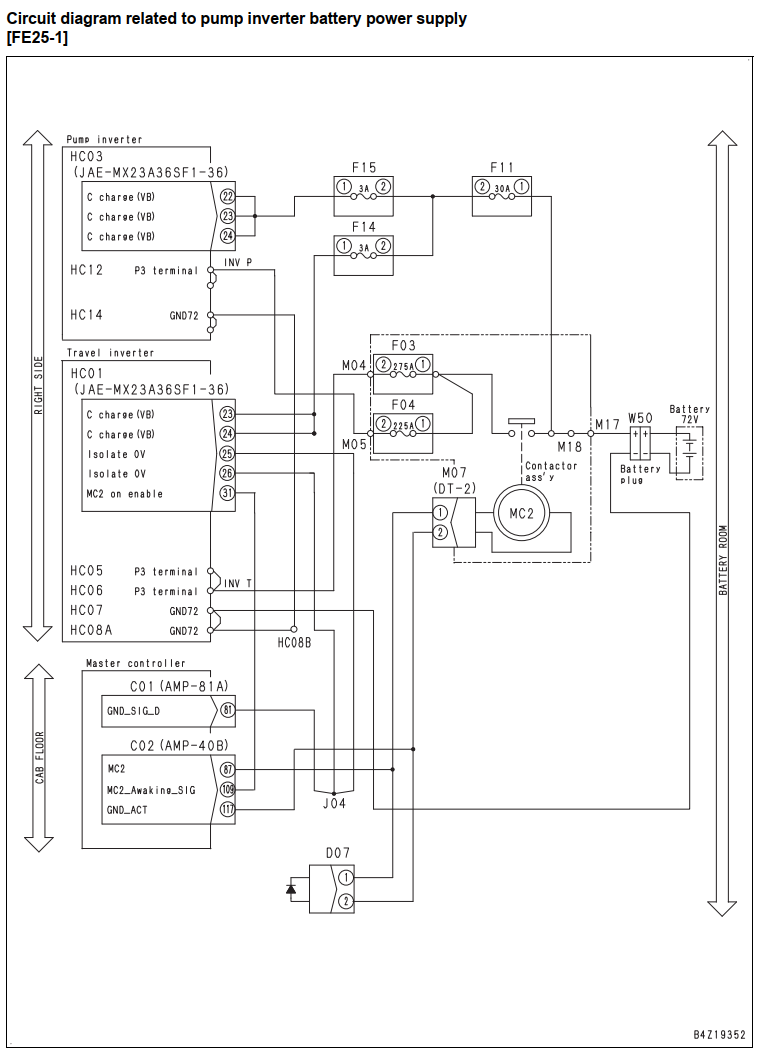

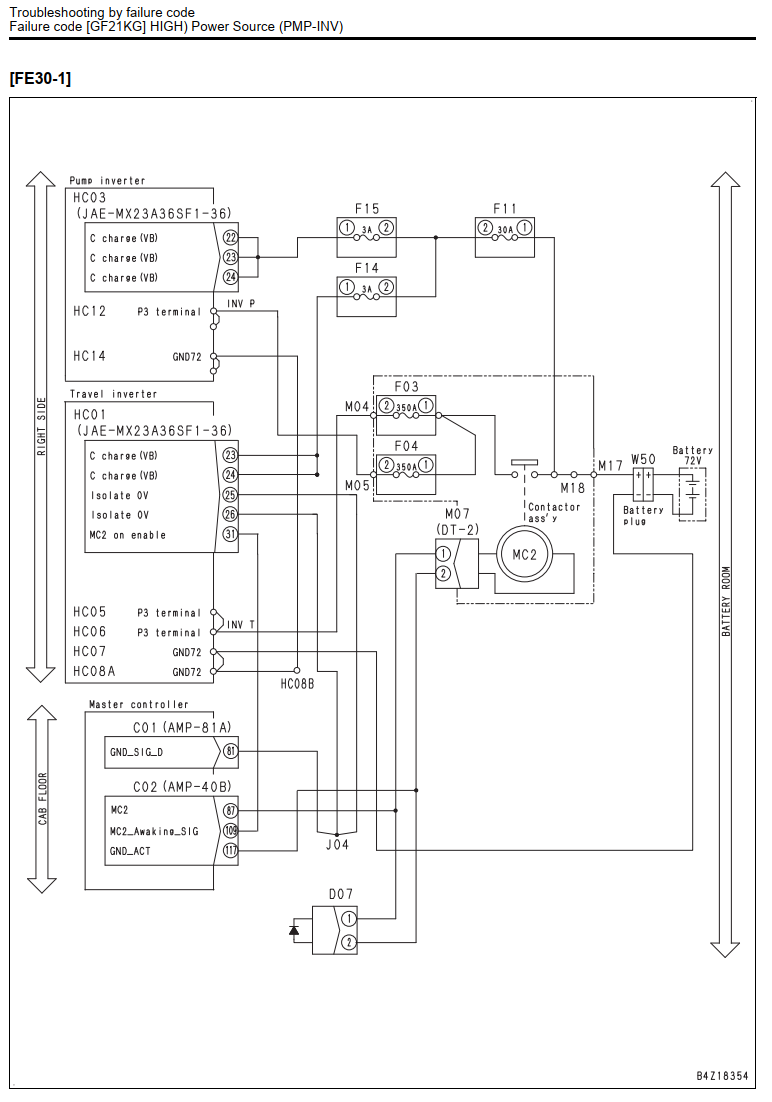

Tài liệu kỹ thuật Komatsu hướng dẫn sửa lỗi GF21KG trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu model FE25/FE25H-1 và FE30-1

Kết luận

Lỗi GF21KG trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 cho biết điện áp nguồn của biến tần bơm thủy lực vượt mức cho phép. Khi lỗi xuất hiện, biến tần bơm bị ngắt đầu ra, khiến thiết bị công tác và hệ thống trợ lực lái PS không hoạt động.

Quy trình sửa lỗi cần thực hiện lần lượt: kiểm tra điện áp ắc quy, kiểm tra biến tần di chuyển và cuối cùng xác định tình trạng biến tần bơm. Việc đo đúng vị trí và so sánh đúng giá trị điện áp sẽ giúp tránh thay nhầm linh kiện.
