Hướng dẫn sửa lỗi L03 GF22KA xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1

Lỗi L03 GF22KA là mã lỗi liên quan đến tình trạng hở mạch FET pha U của bộ biến tần bơm trên xe nâng điện Komatsu. Khi lỗi xuất hiện, hệ thống điều khiển sẽ dừng đầu ra đến bộ biến tần bơm, khiến thiết bị công tác và hệ thống trợ lực lái không thể hoạt động.

Bài viết dưới đây hướng dẫn kiểm tra lỗi L03 GF22KA cho các dòng xe:

Xe nâng điện 2.5 tấn Komatsu FE25-1.
Xe nâng điện 2.5 tấn Komatsu FE25H-1.
Xe nâng điện 3 tấn Komatsu FE30-1.

Lỗi L03 GF22KA là lỗi gì?

Theo tài liệu kỹ thuật, mã lỗi GF22KA có tên:

DISC U Phase (PMP-INV) – Open Circuit of Pump INV FET U-phase (pump inverter system).

Có thể hiểu là:

Hở mạch FET pha U của bộ biến tần bơm trong hệ thống biến tần bơm.

Mức tác động của mã lỗi là L03.

Lỗi được phát hiện khi FET bên trong bộ biến tần bơm bị hỏng và phát sinh tình trạng hở mạch. Bộ điều khiển ghi nhận trạng thái mô-men xoắn yêu cầu đạt từ 25% trở lên nhưng dòng điện mô tơ chỉ ở mức 20 A hoặc thấp hơn, kéo dài liên tục trong 300 mili giây.

Xe nâng có hiện tượng gì khi xuất hiện lỗi L03 GF22KA?

Khi phát hiện lỗi L03 GF22KA, bộ điều khiển sẽ dừng đầu ra đến bộ biến tần bơm. Vì vậy, xe nâng có thể xuất hiện các hiện tượng sau:

Thiết bị công tác không thể vận hành.
Càng nâng và các cơ cấu công tác khác không hoạt động.
Hệ thống trợ lực lái PS không thể hoạt động.

Có thể tái hiện mã lỗi bằng cách vận hành càng nâng hoặc một thiết bị công tác khác trên xe.

Ngoài ra, mã GF22KA cũng có thể xuất hiện khi cáp mô tơ bơm bị tuột. Trong trường hợp này, mã lỗi GF21KB có thể được phát hiện khi xe nâng dừng lại.

Điều kiện xóa hoặc đặt lại lỗi L03 GF22KA

Điều kiện đặt lại được nêu trong tài liệu là:

Đưa khóa điện về vị trí OFF.

Tuy nhiên, nếu nguyên nhân gây lỗi chưa được xử lý, mã lỗi có thể tiếp tục xuất hiện khi vận hành lại thiết bị công tác.

Nguyên nhân gây lỗi L03 GF22KA

Theo tài liệu kỹ thuật, lỗi L03 GF22KA có thể xuất phát từ ba nguyên nhân chính:

Kết nối cáp mô tơ bơm không tốt.
Cáp mô tơ bơm bị hở mạch.
Bộ biến tần bơm bị hỏng.

Cần tiến hành kiểm tra lần lượt theo đúng thứ tự trên.

Quy trình kiểm tra và sửa lỗi L03 GF22KA

Bước 1: Bảo đảm an toàn trước khi kiểm tra

Trước khi kiểm tra cáp mô tơ bơm hoặc bộ biến tần bơm, thực hiện đúng trình tự sau:

Đưa khóa điện về vị trí OFF.
Kiểm tra và xác nhận đèn báo hệ thống đã tắt.
Chờ ít nhất 10 phút.
Sau khi chờ đủ thời gian, ngắt giắc cắm bình điện.

Không được tháo giắc bình điện ngay khi đèn báo hệ thống vẫn còn sáng.

Bước 2: Kiểm tra kết nối cáp mô tơ bơm

Kiểm tra trực quan bộ biến tần bơm, đặc biệt tại các đầu cực kết nối với mô tơ.

Cần kiểm tra:

Đầu cực mô tơ có bị lỏng hay không.
Cáp mô tơ bơm có bị tuột khỏi vị trí kết nối hay không.
Có dị vật lọt vào khu vực đầu cực hay không.

Nếu phát hiện dị vật, phải loại bỏ dị vật. Sau đó siết chặt đầu cực theo đúng mô-men siết quy định.

Sau khi xử lý kết nối, lắp lại giắc bình điện, bật khóa điện và vận hành thử thiết bị công tác để kiểm tra xem mã lỗi còn xuất hiện hay không.

Bước 3: Kiểm tra cáp mô tơ bơm có bị hở mạch hay không

Nếu các đầu cực và vị trí kết nối không có bất thường, tiếp tục kiểm tra cáp mô tơ bơm.

Trình tự thực hiện:

Đưa khóa điện về vị trí OFF.
Xác nhận đèn báo hệ thống đã tắt.
Chờ ít nhất 10 phút rồi ngắt giắc bình điện.
Tháo đầu cực PUI phía bộ biến tần bơm.
Tháo đầu cực PU phía mô tơ bơm.
Đo điện trở giữa đầu PUI phía dây cáp và đầu PU phía dây cáp.

Tiêu chuẩn điện trở theo tài liệu:

Điện trở giữa PUI phía dây cáp và PU phía dây cáp: tối đa 1 Ω.

Nếu điện trở đo được không đáp ứng tiêu chuẩn tối đa 1 Ω, cáp mô tơ bơm có thể đang bị hở mạch hoặc kết nối không bảo đảm. Cần xử lý vị trí bất thường của cáp và đầu cực trước khi tiếp tục kiểm tra.

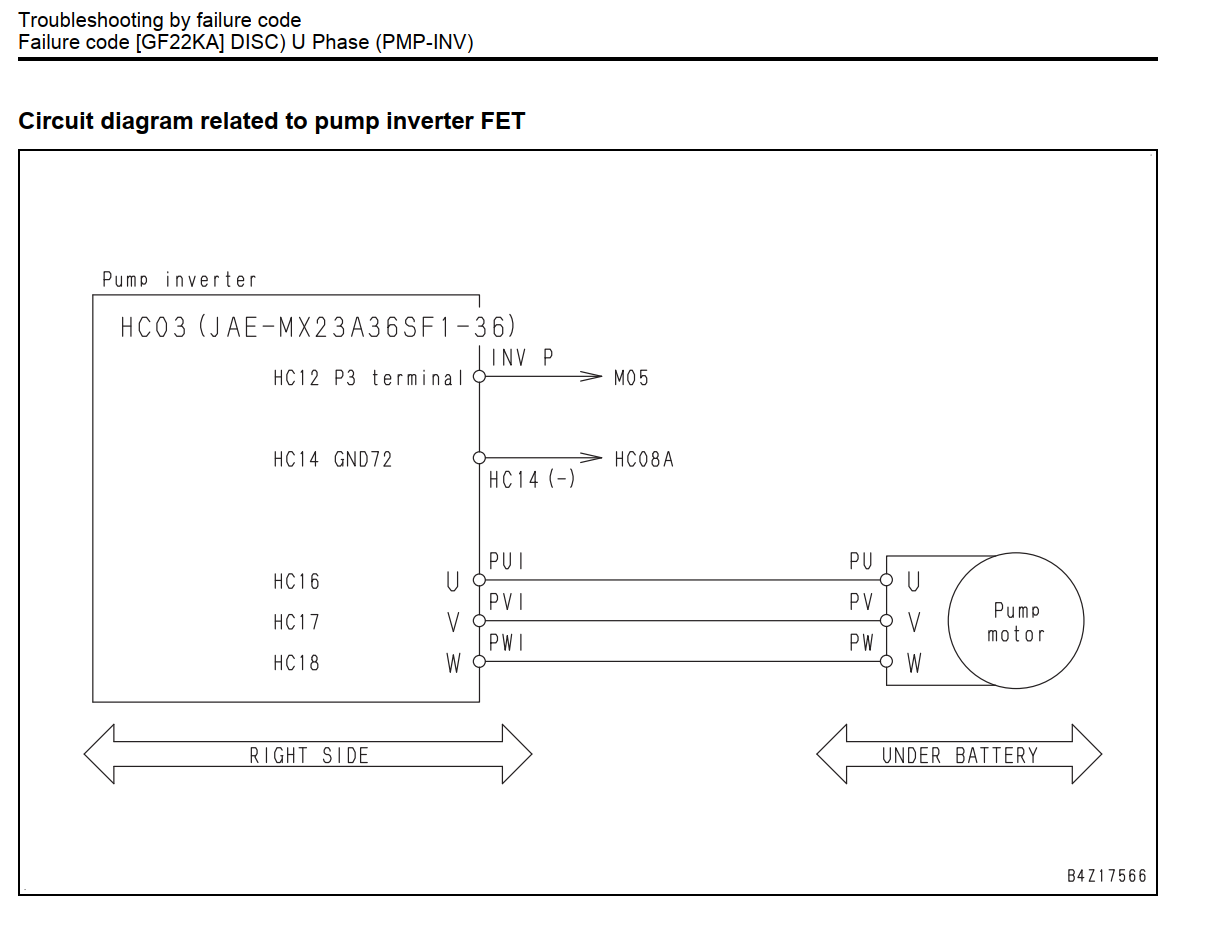

Sơ đồ mạch liên quan đến lỗi GF22KA

Trong sơ đồ mạch, bộ biến tần bơm được ký hiệu là HC03 và được bố trí ở phía bên phải xe. Mô tơ bơm được bố trí bên dưới bình điện.

Ba đường pha kết nối giữa bộ biến tần bơm và mô tơ bơm gồm:

Pha U: đầu PUI của bộ biến tần nối với đầu PU của mô tơ bơm.
Pha V: đầu PVI của bộ biến tần nối với đầu PV của mô tơ bơm.
Pha W: đầu PWI của bộ biến tần nối với đầu PW của mô tơ bơm.

Đối với lỗi GF22KA, tài liệu yêu cầu tập trung kiểm tra đường pha U giữa đầu PUI và đầu PU.

Kiểm tra bộ biến tần bơm

Nếu đã thực hiện toàn bộ các bước sau nhưng không phát hiện bất thường:

Kết nối cáp mô tơ bơm bình thường.
Đầu cực không bị lỏng và không có dị vật.
Điện trở giữa PUI và PU đáp ứng tiêu chuẩn tối đa 1 Ω.

Khi đó, theo tài liệu, bộ biến tần bơm bị hỏng.

Đây là hư hỏng bên trong bộ biến tần nên không thể tiếp tục chẩn đoán chi tiết bằng quy trình kiểm tra bên ngoài nêu trên.

Tóm tắt trình tự xử lý lỗi L03 GF22KA

Quy trình kiểm tra lỗi L03 GF22KA nên được thực hiện theo thứ tự:

Đưa khóa điện về OFF.
Xác nhận đèn báo hệ thống đã tắt.
Chờ ít nhất 10 phút rồi ngắt giắc bình điện.
Kiểm tra đầu cực và kết nối cáp mô tơ bơm.
Loại bỏ dị vật và siết lại đầu cực nếu cần.
Đo điện trở giữa PUI và PU ở phía dây cáp.
Giá trị tiêu chuẩn phải không lớn hơn 1 Ω.
Nếu toàn bộ dây dẫn và đầu nối đều bình thường, xác định bộ biến tần bơm bị hỏng.

Lưu ý an toàn khi sửa lỗi GF22KA

Lỗi L03 GF22KA liên quan trực tiếp đến bộ biến tần, mô tơ bơm và hệ thống điện công suất của xe nâng. Trước khi tháo đầu cực hoặc đo kiểm, phải đưa khóa điện về OFF, xác nhận đèn báo hệ thống đã tắt, chờ tối thiểu 10 phút rồi mới ngắt giắc bình điện.

Không vận hành xe khi thiết bị công tác và hệ thống trợ lực lái không hoạt động. Việc kiểm tra đầu cực, dây dẫn và bộ biến tần nên được thực hiện bởi người có chuyên môn về sửa chữa xe nâng điện.

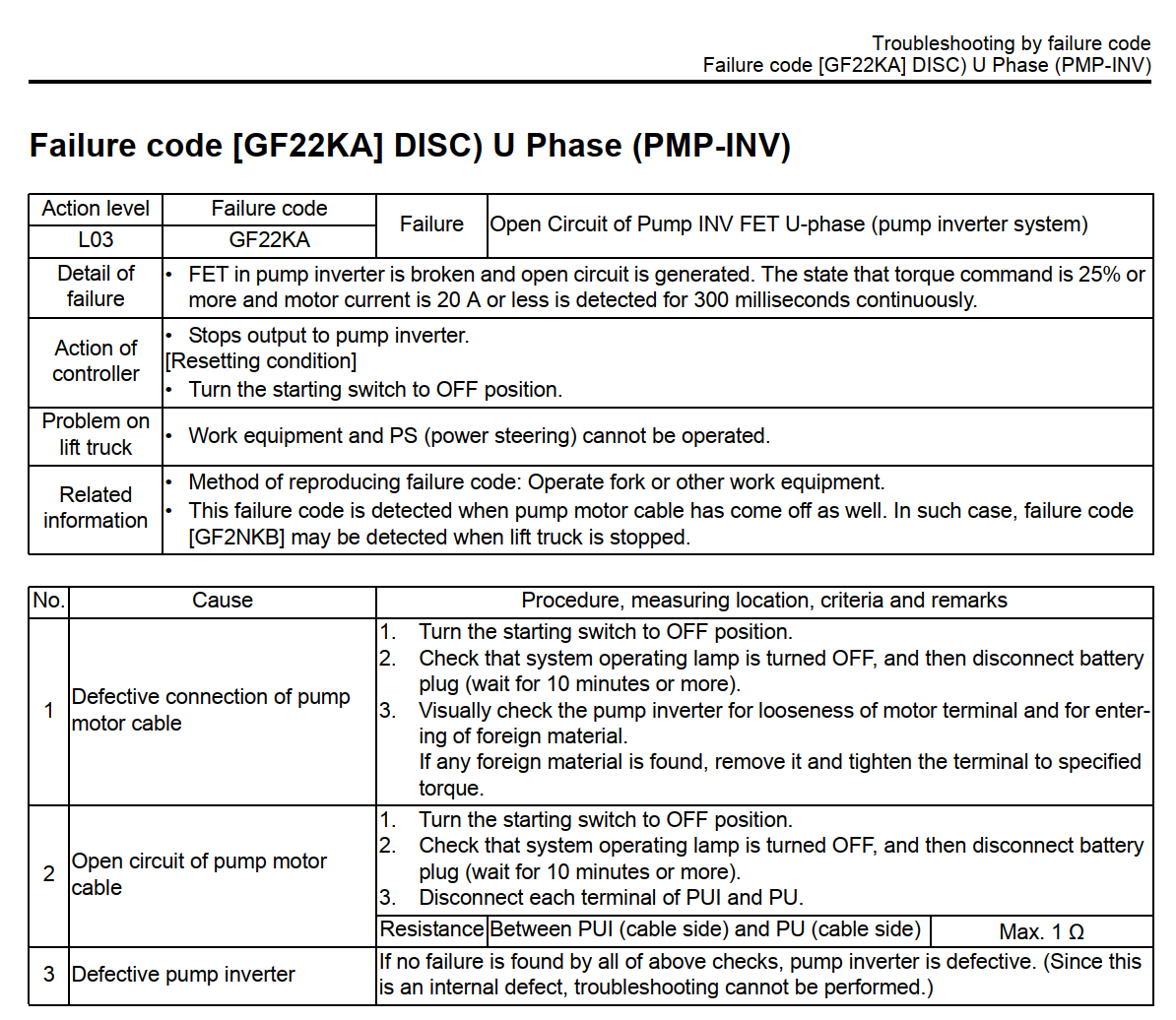

Tài liệu kỹ thuật hãng Komatsu sửa lỗi L03 GF22KA trên xe nâng điện 2.5 tấn và 3 tấn Komatsu FE25/25H-1 và FE30-1

Kết luận

Lỗi L03 GF22KA trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 cảnh báo hở mạch FET pha U của bộ biến tần bơm. Nguyên nhân cần kiểm tra lần lượt gồm kết nối cáp mô tơ bơm không tốt, cáp mô tơ bơm bị hở mạch và bộ biến tần bơm bị hỏng.

Điểm kiểm tra quan trọng nhất là kết nối pha U giữa đầu PUI và PU. Điện trở đo giữa hai đầu phía dây cáp phải đạt tiêu chuẩn tối đa 1 Ω. Nếu kết nối và dây cáp đều bình thường nhưng lỗi vẫn xuất hiện, tài liệu xác định bộ biến tần bơm bị hỏng bên trong.
