Cách sửa lỗi L03 GF23KA xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1, FE30-1

Hướng dẫn sửa lỗi L03 GF23KA trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1

Lỗi L03 GF23KA là mã lỗi liên quan đến hở mạch pha V của FET trong bộ biến tần bơm – “DISC) V Phase (PMP-INV)”. Lỗi này có thể xuất hiện trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1.

Khi phát hiện lỗi, bộ điều khiển sẽ ngắt đầu ra của biến tần bơm. Vì vậy, thiết bị công tác và hệ thống trợ lực lái của xe có thể không hoạt động.

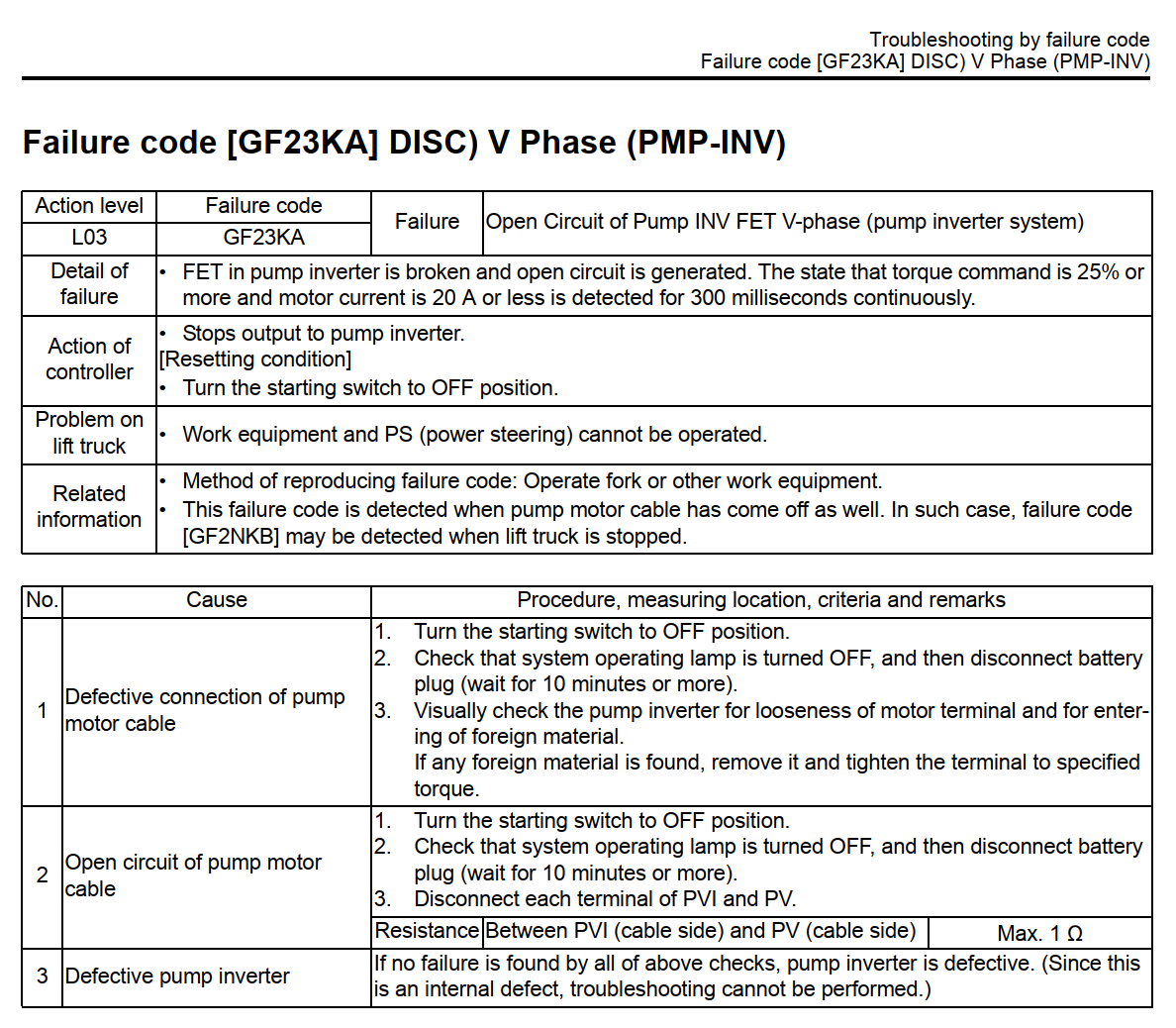

Thông tin mã lỗi L03 GF23KA

  • Cấp độ tác động: L03
  • Mã lỗi: GF23KA
  • Tên lỗi: Hở mạch pha V của FET trong bộ biến tần bơm
  • Tên tiếng Anh: Open Circuit of Pump INV FET V-phase (pump inverter system)
  • Bộ phận liên quan: Biến tần bơm, cáp mô tơ bơm và mô tơ bơm

Điều kiện phát hiện lỗi GF23KA

Theo tài liệu kỹ thuật, lỗi được phát hiện khi FET bên trong biến tần bơm bị hỏng và phát sinh tình trạng hở mạch.

Bộ điều khiển xác định lỗi khi đồng thời xuất hiện các điều kiện sau:

  • Lệnh mô-men xoắn đạt từ 25% trở lên.
  • Dòng điện mô tơ ở mức 20 A trở xuống.
  • Trạng thái trên được phát hiện liên tục trong 300 mili giây.

Phản ứng của bộ điều khiển khi xảy ra lỗi

Khi mã lỗi L03 GF23KA xuất hiện, bộ điều khiển sẽ dừng đầu ra đến biến tần bơm.

Điều kiện đặt lại lỗi theo tài liệu là đưa công tắc khởi động về vị trí OFF. Tuy nhiên, nếu nguyên nhân gây lỗi chưa được khắc phục thì mã lỗi có thể xuất hiện trở lại khi vận hành xe.

Hiện tượng trên xe nâng

Khi xe nâng điện Komatsu FE25-1, FE25H-1 hoặc FE30-1 báo lỗi L03 GF23KA, người vận hành có thể gặp những hiện tượng sau:

  • Thiết bị công tác không hoạt động.
  • Càng nâng hoặc các cơ cấu công tác khác không thể vận hành.
  • Hệ thống PS – trợ lực lái không hoạt động.
  • Đầu ra đến biến tần bơm bị ngắt.

Có thể tái hiện điều kiện xuất hiện mã lỗi bằng cách vận hành càng nâng hoặc một thiết bị công tác khác.

Tài liệu cũng lưu ý rằng lỗi GF23KA có thể được phát hiện khi cáp mô tơ bơm bị tuột. Trong trường hợp này, mã lỗi GF2NKB cũng có thể được ghi nhận khi xe nâng dừng lại.

Nguyên nhân gây lỗi L03 GF23KA

Theo tài liệu kỹ thuật được cung cấp, lỗi L03 GF23KA có ba nhóm nguyên nhân cần kiểm tra theo thứ tự:

  1. Kết nối cáp mô tơ bơm không tốt.
  2. Cáp mô tơ bơm bị hở mạch.
  3. Bộ biến tần bơm bị hỏng.

Việc kiểm tra cần được thực hiện tuần tự, bắt đầu từ đầu nối và cáp mô tơ trước khi kết luận biến tần bơm bị hỏng.

Quy trình kiểm tra và sửa lỗi L03 GF23KA

Bước 1: Bảo đảm an toàn trước khi kiểm tra

Trước khi kiểm tra hệ thống điện, thực hiện đúng trình tự sau:

  1. Đưa công tắc khởi động về vị trí OFF.
  2. Kiểm tra và bảo đảm đèn báo hoạt động của hệ thống đã tắt.
  3. Ngắt giắc cắm bình điện.
  4. Chờ ít nhất 10 phút rồi mới tiến hành kiểm tra.

Không được tháo đầu nối biến tần hoặc kiểm tra mạch điện khi chưa thực hiện đầy đủ trình tự ngắt nguồn trên.

Bước 2: Kiểm tra kết nối cáp mô tơ bơm

Kiểm tra trực quan các đầu cực mô tơ tại bộ biến tần bơm, đặc biệt là đường pha V nối giữa:

  • PVI: phía biến tần bơm.
  • PV: phía mô tơ bơm.

Quan sát và kiểm tra:

  • Đầu cực mô tơ có bị lỏng hay không.
  • Giắc hoặc cáp có bị tuột khỏi vị trí hay không.
  • Có vật lạ lọt vào khu vực đầu cực hay không.

Nếu phát hiện vật lạ, cần loại bỏ sạch. Nếu đầu cực bị lỏng, siết lại theo mô-men quy định.

Sau khi xử lý, kết nối lại hệ thống, bật xe và vận hành thử càng nâng hoặc thiết bị công tác để kiểm tra mã lỗi.

Bước 3: Kiểm tra hở mạch cáp mô tơ bơm pha V

Nếu kết nối cáp và đầu cực không có bất thường, tiếp tục kiểm tra cáp mô tơ bơm theo trình tự:

  1. Đưa công tắc khởi động về vị trí OFF.
  2. Xác nhận đèn báo hoạt động của hệ thống đã tắt.
  3. Ngắt giắc cắm bình điện.
  4. Chờ ít nhất 10 phút.
  5. Tháo từng đầu cực PVI và PV.
  6. Đo điện trở giữa PVI phía cáp và PV phía cáp.

Tiêu chuẩn kiểm tra

Điện trở giữa PVI phía cáp và PV phía cáp phải đạt:

Tối đa 1 Ω

Nếu điện trở đo được lớn hơn 1 Ω hoặc mạch không thông, cáp mô tơ bơm pha V đang có dấu hiệu hở mạch và cần được kiểm tra, sửa chữa hoặc thay thế.

Bước 4: Kiểm tra bộ biến tần bơm

Nếu kết nối đầu cực bình thường, cáp mô tơ không bị hở mạch và điện trở giữa PVI với PV đạt tiêu chuẩn tối đa 1 Ω nhưng lỗi L03 GF23KA vẫn xuất hiện, tài liệu kết luận bộ biến tần bơm bị lỗi.

Đây là hư hỏng bên trong biến tần nên không thể tiếp tục xử lý bằng quy trình chẩn đoán thông thường trong tài liệu. Cần sửa chữa hoặc thay thế bộ biến tần bơm phù hợp.

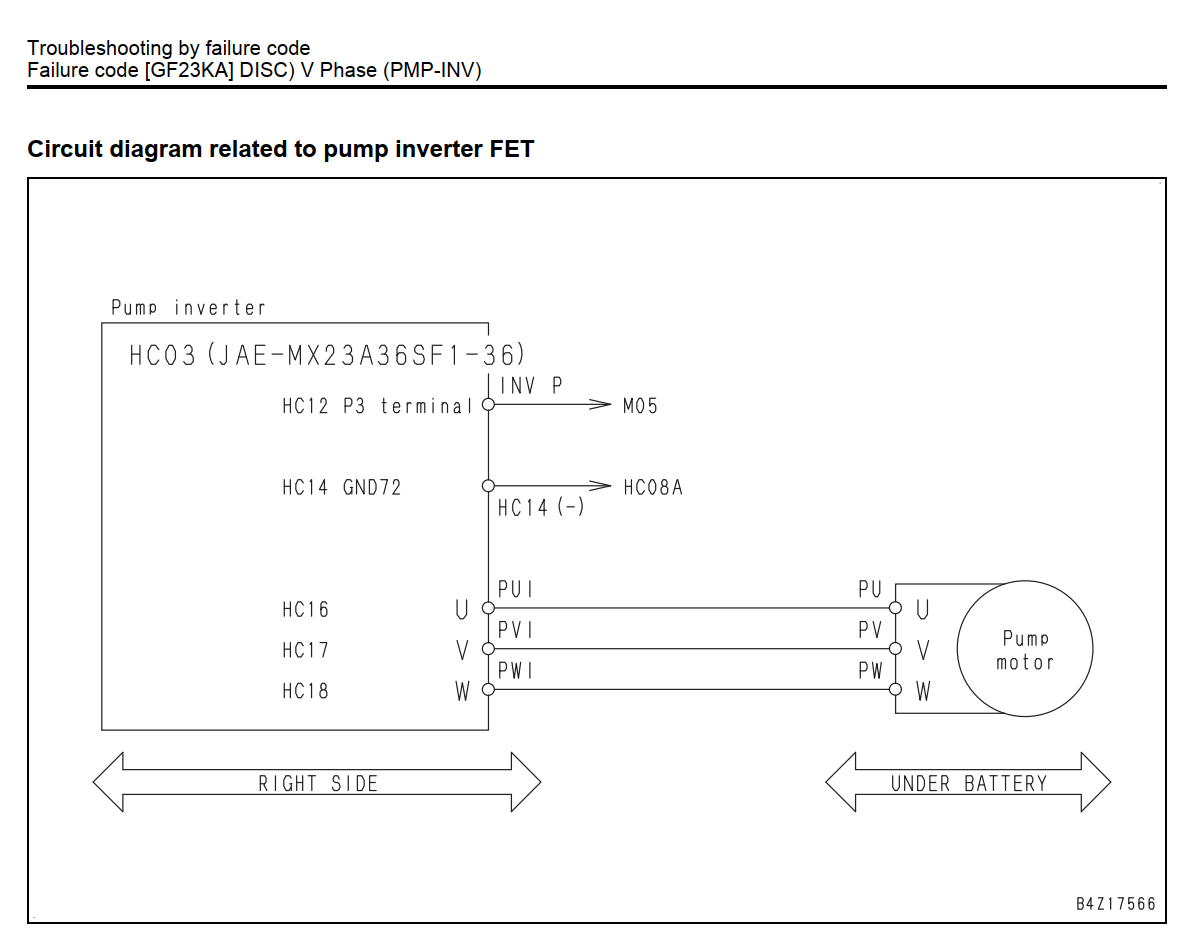

Sơ đồ mạch liên quan đến lỗi GF23KA

Đường pha V của mô tơ bơm được kết nối như sau:

Biến tần bơm – đầu cực PVI – cáp mô tơ – đầu cực PV – mô tơ bơm

Trên biến tần bơm, các đường ra mô tơ gồm:

  • PUI nối với PU – pha U.
  • PVI nối với PV – pha V.
  • PWI nối với PW – pha W.

Lỗi GF23KA liên quan trực tiếp đến đường pha V giữa đầu cực PVI của biến tần và đầu cực PV của mô tơ bơm.

Thứ tự xử lý nhanh lỗi L03 GF23KA

Khi xe nâng điện Komatsu báo lỗi L03 GF23KA, thực hiện theo thứ tự sau:

  1. Tắt công tắc khởi động.
  2. Chờ đèn báo hệ thống tắt hoàn toàn.
  3. Ngắt giắc bình điện và chờ ít nhất 10 phút.
  4. Kiểm tra đầu cực và kết nối cáp mô tơ bơm pha V.
  5. Loại bỏ vật lạ và siết chặt đầu cực theo mô-men quy định.
  6. Đo điện trở giữa PVI phía cáp và PV phía cáp.
  7. Xác nhận điện trở không lớn hơn 1 Ω.
  8. Sửa chữa hoặc thay cáp nếu phát hiện hở mạch.
  9. Nếu toàn bộ kết nối và cáp đều bình thường, kiểm tra xử lý bộ biến tần bơm.

Lưu ý an toàn khi sửa lỗi GF23KA

Biến tần bơm là bộ phận thuộc hệ thống điện công suất của xe nâng. Trước khi tháo đầu cực hoặc đo kiểm, bắt buộc phải tắt công tắc khởi động, xác nhận đèn hệ thống đã tắt, ngắt giắc bình điện và chờ ít nhất 10 phút.

Không tự ý tháo bộ biến tần bơm nếu không có chuyên môn và thiết bị phù hợp. Đầu cực sau khi kiểm tra phải được siết đúng mô-men quy định.

Tài liệu kỹ thuật hãng Komatsu hướng dẫn sửa lỗi L03 GF23KA  trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu model FE25/FE25H-1 và FE30-1



Kết luận

Lỗi L03 GF23KA trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1 báo hiệu tình trạng hở mạch pha V của FET trong hệ thống biến tần bơm.

Nguyên nhân cần kiểm tra lần lượt gồm kết nối cáp mô tơ bơm không tốt, cáp pha V bị hở mạch và bộ biến tần bơm bị hỏng. Thông số quan trọng nhất là điện trở giữa PVI phía cáp và PV phía cáp phải không lớn hơn 1 Ω. Nếu cáp và các đầu nối đều đạt tiêu chuẩn nhưng lỗi vẫn còn, bộ biến tần bơm được xác định là bị lỗi bên trong.
