Hướng dẫn sửa lỗi L03 GF24KA xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1, FE30-1

Hướng dẫn sửa lỗi L03 GF24KA xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1

Lỗi L03 GF24KA là mã cảnh báo liên quan đến hở mạch pha W của FET trong bộ nghịch lưu bơm trên xe nâng điện Komatsu. Khi lỗi xuất hiện, hệ thống dừng đầu ra đến bộ nghịch lưu bơm, khiến thiết bị công tác và hệ thống trợ lực lái không thể hoạt động.

Nội dung dưới đây áp dụng cho:

  • Xe nâng điện 2.5 tấn Komatsu FE25-1.
  • Xe nâng điện 2.5 tấn Komatsu FE25H-1.
  • Xe nâng điện 3 tấn Komatsu FE30-1.

Lỗi L03 GF24KA là lỗi gì?

Tên lỗi đầy đủ theo tài liệu kỹ thuật:

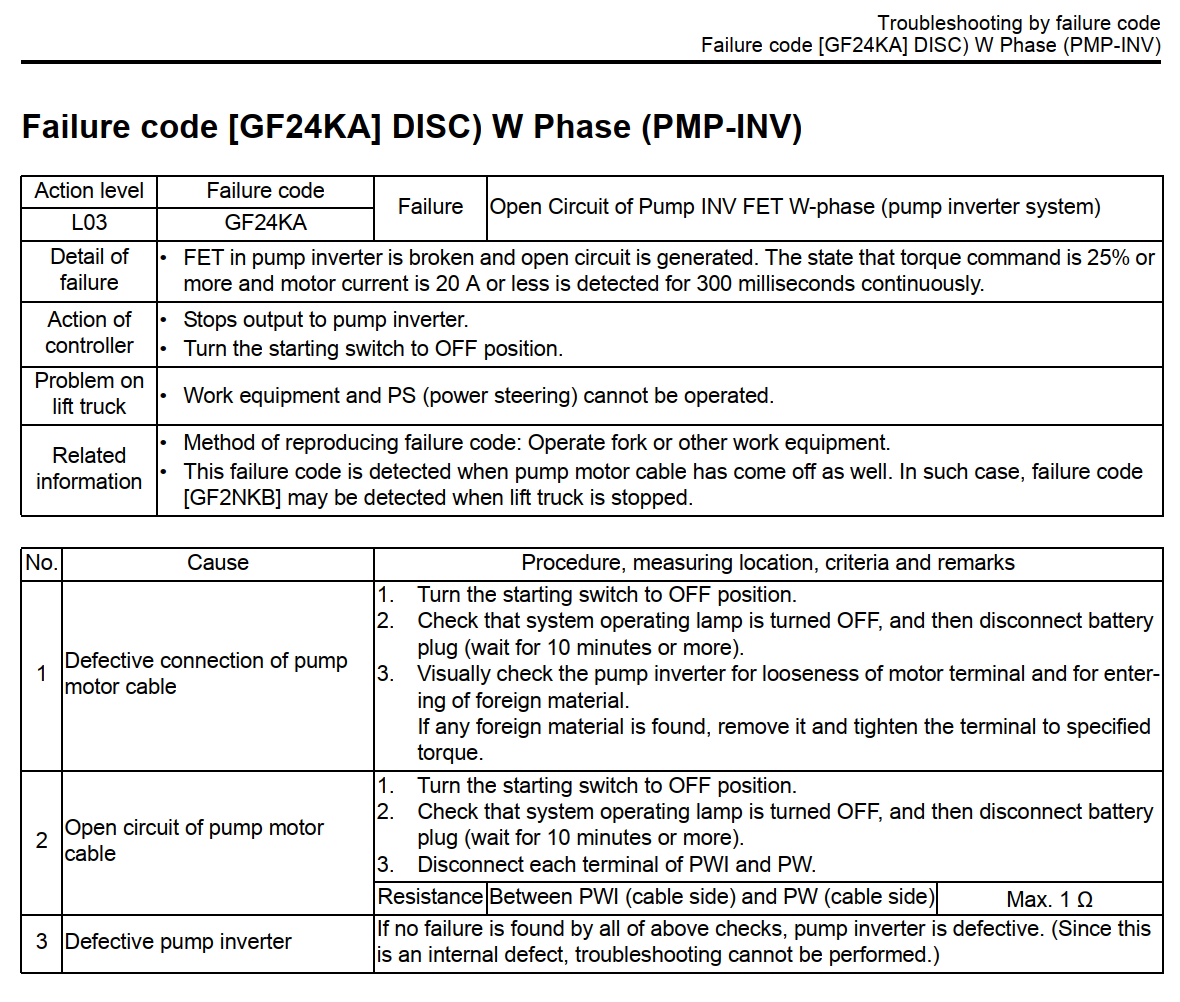

L03 GF24KA – DISC W Phase (PMP-INV): Hở mạch pha W của FET trong bộ nghịch lưu bơm.

Mã lỗi được ghi nhận khi FET trong bộ nghịch lưu bơm bị hỏng và phát sinh hở mạch. Hệ thống phát hiện trạng thái có lệnh mô-men xoắn từ 25% trở lên, nhưng dòng điện động cơ chỉ ở mức 20 A trở xuống liên tục trong 300 mili giây.

Phản ứng của bộ điều khiển khi xuất hiện lỗi

Khi phát hiện lỗi L03 GF24KA, bộ điều khiển sẽ:

  • Dừng đầu ra đến bộ nghịch lưu bơm.
  • Yêu cầu đưa khóa điện về vị trí OFF.

Ảnh hưởng của lỗi L03 GF24KA đến xe nâng

Khi mã lỗi xuất hiện:

  • Thiết bị công tác của xe không thể hoạt động.
  • Hệ thống PS – Power Steering, tức hệ thống trợ lực lái, không thể hoạt động.

Có thể tái hiện mã lỗi bằng cách vận hành càng nâng hoặc một thiết bị công tác khác.

Theo tài liệu, mã lỗi này cũng có thể được phát hiện khi cáp động cơ bơm bị lỏng. Trong trường hợp đó, mã lỗi GF2NKB có thể được ghi nhận khi xe nâng dừng lại.

Nguyên nhân gây lỗi L03 GF24KA

Theo tài liệu kỹ thuật, lỗi L03 GF24KA có thể xuất phát từ ba nguyên nhân sau:

  1. Kết nối cáp động cơ bơm không tốt.
  2. Cáp động cơ bơm bị hở mạch.
  3. Bộ nghịch lưu bơm bị hỏng.

Quy trình kiểm tra và sửa lỗi L03 GF24KA

1. Kiểm tra kết nối cáp động cơ bơm

Thực hiện theo trình tự sau:

  1. Đưa khóa điện về vị trí OFF.
  2. Kiểm tra và bảo đảm đèn hoạt động của hệ thống đã tắt.
  3. Ngắt giắc cắm ắc quy và chờ ít nhất 10 phút.
  4. Kiểm tra trực quan bộ nghịch lưu bơm.
  5. Kiểm tra đầu cực động cơ có bị lỏng hoặc có dị vật lọt vào hay không.
  6. Nếu phát hiện dị vật, loại bỏ hoàn toàn dị vật.
  7. Siết chặt đầu cực theo đúng mô-men siết quy định.

Nếu đầu cực bị lỏng hoặc có dị vật, cần xử lý kết nối trước rồi kiểm tra lại hoạt động của xe.

2. Kiểm tra cáp động cơ bơm có bị hở mạch hay không

Thực hiện các bước sau:

  1. Đưa khóa điện về vị trí OFF.
  2. Kiểm tra và bảo đảm đèn hoạt động của hệ thống đã tắt.
  3. Ngắt giắc cắm ắc quy và chờ ít nhất 10 phút.
  4. Ngắt từng đầu cực PWI và PW.
  5. Đo điện trở giữa đầu PWI phía cáp và đầu PW phía cáp.

Tiêu chuẩn kiểm tra theo tài liệu:

  • Vị trí đo: Giữa PWI phía cáp và PW phía cáp.
  • Điện trở tiêu chuẩn: Tối đa 1 Ω.

Nếu điện trở đo được vượt quá 1 Ω hoặc mạch không thông, cáp động cơ bơm đang bị hở mạch và cần được xử lý.

3. Kiểm tra bộ nghịch lưu bơm

Nếu không phát hiện bất thường sau toàn bộ các bước kiểm tra kết nối và cáp động cơ bơm ở trên, tài liệu xác định bộ nghịch lưu bơm bị hỏng.

Đây là lỗi bên trong bộ nghịch lưu nên không thể tiếp tục xử lý bằng quy trình chẩn đoán thông thường nêu trong tài liệu.

Sơ đồ mạch liên quan đến lỗi L03 GF24KA

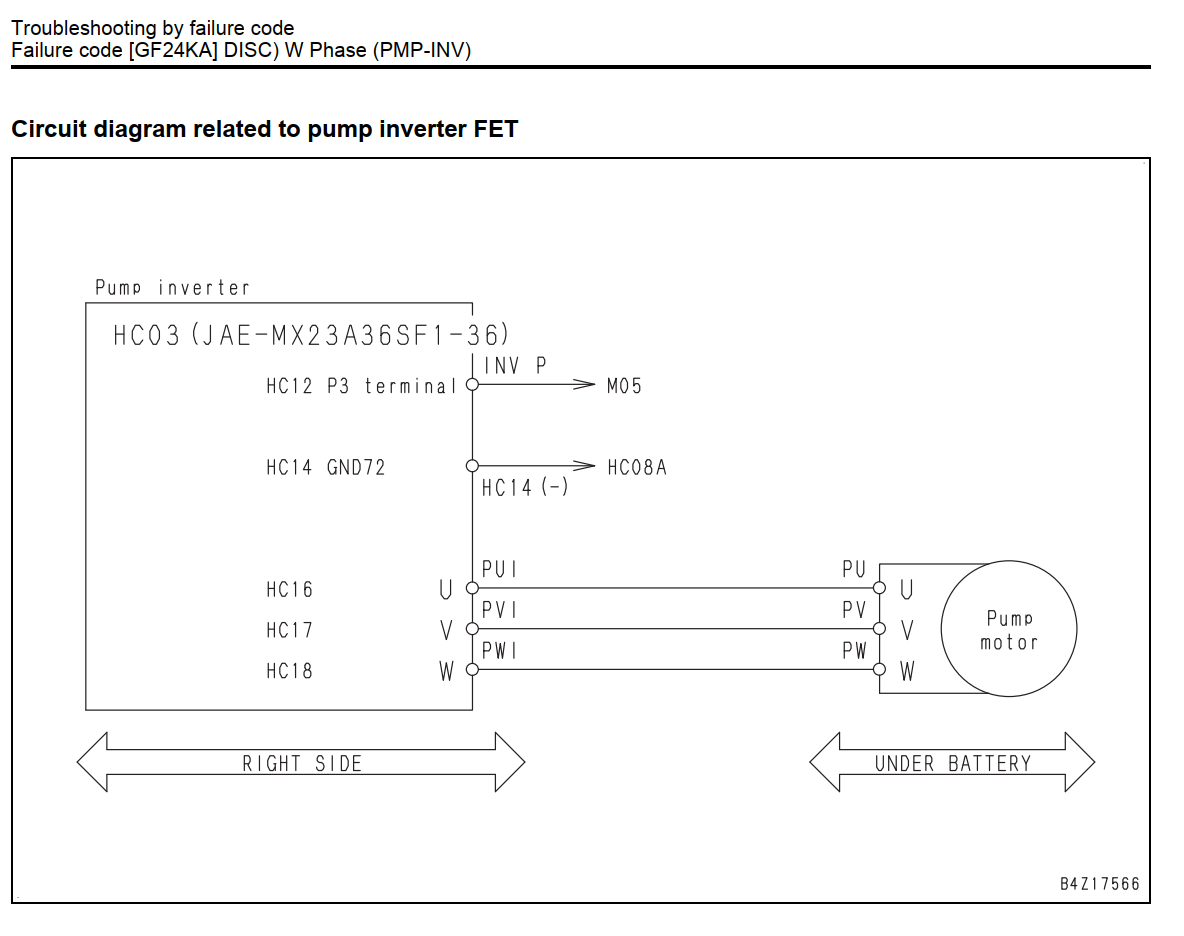

Theo sơ đồ kỹ thuật, bộ nghịch lưu bơm được nối với động cơ bơm qua ba pha:

  • Pha U: PUI đến PU.
  • Pha V: PVI đến PV.
  • Pha W: PWI đến PW.

Lỗi L03 GF24KA liên quan trực tiếp đến đường pha W giữa đầu PWI của bộ nghịch lưu bơm và đầu PW của động cơ bơm. Vì vậy, cần tập trung kiểm tra đầu cực, tình trạng kết nối và tính liên tục của cáp trên đường mạch này.

Bộ nghịch lưu bơm nằm ở phía bên phải xe, trong khi động cơ bơm nằm phía dưới ắc quy theo sơ đồ tài liệu.

Lưu ý an toàn khi sửa lỗi L03 GF24KA

  • Luôn đưa khóa điện về OFF trước khi kiểm tra.
  • Chỉ ngắt giắc cắm ắc quy sau khi đèn hoạt động của hệ thống đã tắt.
  • Sau khi ngắt giắc ắc quy, phải chờ ít nhất 10 phút trước khi tiếp xúc với đầu cực hoặc bộ nghịch lưu.
  • Không vận hành càng nâng hay hệ thống công tác khi đang kiểm tra dây dẫn.
  • Các đầu cực phải được siết theo đúng mô-men quy định.
  • Không tự ý tháo sửa mạch điện bên trong bộ nghịch lưu bơm khi tài liệu xác định đây là lỗi nội bộ.

Tài liệu kỹ thuật hãng Komatsu hướng dẫn sửa lỗi L03 GF24KA trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1



Kết luận

Lỗi L03 GF24KA trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi hở mạch pha W của FET trong bộ nghịch lưu bơm. Khi xảy ra lỗi, thiết bị công tác và hệ thống trợ lực lái sẽ không thể hoạt động.

Quá trình xử lý cần được thực hiện theo thứ tự: kiểm tra kết nối đầu cực động cơ bơm, đo điện trở cáp giữa PWI và PW, sau đó xác định tình trạng của bộ nghịch lưu bơm. Nếu kết nối và cáp đều đạt yêu cầu nhưng lỗi vẫn còn, bộ nghịch lưu bơm được xác định đã hỏng do lỗi bên trong.
