Hướng dẫn sửa lỗi L03 GF25KQ trên xe nâng điện 2.5 tấn và 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1.

Hướng dẫn sửa lỗi L03 GF25KQ trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1

Lỗi L03 GF25KQ trên xe nâng điện Komatsu là lỗi không đồng nhất công suất biến tần bơm, trong tài liệu được ghi là “MISMATCH Capacity (PMP-INV)”. Lỗi xuất hiện khi thông tin model từ bộ điều khiển chính không phù hợp với công suất hoặc chương trình chức năng của biến tần bơm.

Mã lỗi này áp dụng cho các dòng xe:

  • Xe nâng điện 2.5 tấn Komatsu FE25-1.
  • Xe nâng điện 2.5 tấn Komatsu FE25H-1.
  • Xe nâng điện 3 tấn Komatsu FE30-1.

Khi lỗi L03 GF25KQ xuất hiện, bộ điều khiển sẽ giới hạn đầu ra tới biến tần bơm. Vì vậy, tốc độ hoạt động của thiết bị công tác trên xe nâng sẽ bị giảm.

1. Thông tin mã lỗi L03 GF25KQ

  • Mã lỗi đầy đủ: L03 GF25KQ.
  • Cấp độ xử lý: L03.
  • Tên lỗi: Không đồng nhất công suất biến tần bơm – MISMATCH Capacity (PMP-INV).
  • Hệ thống liên quan: Hệ thống biến tần bơm.
  • Hiện tượng trên xe: Tốc độ hoạt động của thiết bị công tác giảm.
  • Hoạt động của bộ điều khiển: Giới hạn đầu ra tới biến tần bơm.

Điều kiện xóa lỗi theo tài liệu là đưa khóa điện về vị trí OFF. Muốn tái hiện và kiểm tra lại mã lỗi, đưa khóa điện về vị trí ON.

2. Nguyên nhân gây lỗi L03 GF25KQ

Theo tài liệu kỹ thuật, lỗi L03 GF25KQ có hai nhóm nguyên nhân chính:

Nguyên nhân 1: Dây điện hoặc giắc nối bị lỗi

Hệ thống có thể phát hiện sai chức năng hoặc sai model biến tần do:

  • Dây điện bị đứt.
  • Giắc điện tiếp xúc không tốt.
  • Giắc biến tần HC03 bị lỏng.
  • Giá trị điện trở giữa các chân giắc không đạt tiêu chuẩn.

Nguyên nhân 2: Lắp sai model biến tần bơm

Biến tần bơm đang lắp trên xe không đúng với model xe nâng Komatsu tương ứng. Khi model, công suất hoặc chương trình của biến tần bơm không phù hợp với thông tin từ bộ điều khiển chính, mã lỗi L03 GF25KQ sẽ xuất hiện.

3. Lưu ý an toàn trước khi kiểm tra

Trước khi kiểm tra dây điện và các giắc của biến tần, cần thực hiện đúng trình tự trong tài liệu:

  1. Đưa khóa điện về vị trí OFF.
  2. Kiểm tra và chắc chắn đèn hoạt động của hệ thống đã tắt.
  3. Ngắt giắc ắc quy.
  4. Chờ ít nhất 10 phút trước khi tháo giắc và đo điện trở.

Không tháo giắc biến tần ngay sau khi tắt khóa điện. Phải chờ đủ thời gian theo quy định trước khi tiến hành kiểm tra.

4. Cách kiểm tra và sửa lỗi L03 GF25KQ

Bước 1: Tắt nguồn điện của xe nâng

Đưa khóa điện về vị trí OFF. Chờ đèn hoạt động của hệ thống tắt hoàn toàn, sau đó ngắt giắc ắc quy và chờ từ 10 phút trở lên.

Bước 2: Kiểm tra giắc HC03

Kiểm tra giắc HC03 của biến tần bơm xem có bị lỏng hay không. Nếu giắc lỏng hoặc tiếp xúc không tốt, cần xử lý lại kết nối để bảo đảm giắc được lắp chắc chắn.

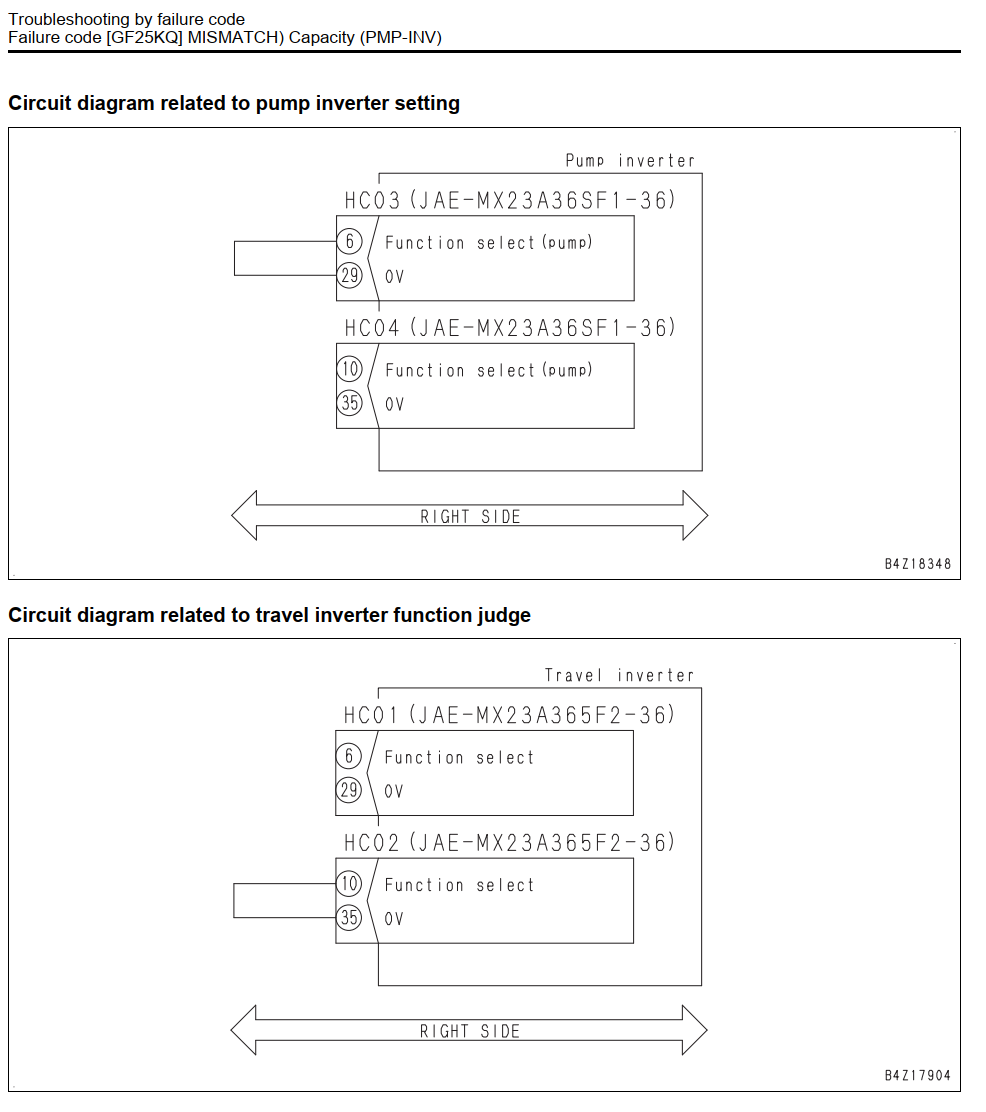

Theo sơ đồ mạch, giắc HC03 thuộc biến tần bơm:

  • Chân số 6: Function select (pump).
  • Chân số 29: 0V.

Bước 3: Tháo các giắc để đo điện trở

Tháo các giắc sau:

  • HC01.
  • HC02.
  • HC03.
  • HC04.

Sau khi tháo giắc, dùng thiết bị đo điện trở và kiểm tra theo đúng các chân được chỉ định.

Bước 4: Đo điện trở tại giắc HC01

Đo điện trở giữa:

  • Chân số 6 và chân số 29 của giắc HC01.
  • Tiêu chuẩn: Tối thiểu 1 MΩ.

Trong sơ đồ mạch biến tần di chuyển:

  • Chân HC01 số 6 là Function select.
  • Chân HC01 số 29 là 0V.

Nếu kết quả nhỏ hơn 1 MΩ, dây điện hoặc đầu nối có thể không đạt yêu cầu và cần được kiểm tra.

Bước 5: Đo điện trở tại giắc HC02

Đo điện trở giữa:

  • Chân số 10 và chân số 35 của giắc HC02.
  • Tiêu chuẩn: Tối đa 1 Ω.

Trong sơ đồ mạch biến tần di chuyển:

  • Chân HC02 số 10 là Function select.
  • Chân HC02 số 35 là 0V.

Nếu kết quả lớn hơn 1 Ω, cần kiểm tra dây điện và tình trạng tiếp xúc của đầu nối.

Bước 6: Đo điện trở tại giắc HC03

Đo điện trở giữa:

  • Chân số 6 và chân số 29 của giắc HC03.
  • Tiêu chuẩn: Tối đa 1 Ω.

Trong sơ đồ mạch biến tần bơm:

  • Chân HC03 số 6 là Function select (pump).
  • Chân HC03 số 29 là 0V.

Nếu kết quả lớn hơn 1 Ω, cần kiểm tra dây điện, tình trạng đứt dây và khả năng tiếp xúc của giắc HC03.

Bước 7: Đo điện trở tại giắc HC04

Đo điện trở giữa:

  • Chân số 10 và chân số 35 của giắc HC04.
  • Tiêu chuẩn: Tối thiểu 1 MΩ.

Trong sơ đồ mạch biến tần bơm:

  • Chân HC04 số 10 là Function select (pump).
  • Chân HC04 số 35 là 0V.

Nếu kết quả nhỏ hơn 1 MΩ, cần kiểm tra dây điện và đầu nối tương ứng.

5. Bảng tiêu chuẩn đo điện trở

Vị trí đoGiá trị tiêu chuẩn
Giữa chân HC01 (6) và HC01 (29)Tối thiểu 1 MΩ
Giữa chân HC02 (10) và HC02 (35)Tối đa 1 Ω
Giữa chân HC03 (6) và HC03 (29)Tối đa 1 Ω
Giữa chân HC04 (10) và HC04 (35)Tối thiểu 1 MΩ

Khi kết quả đo không đạt tiêu chuẩn, cần kiểm tra dây điện có bị đứt hay không và kiểm tra khả năng tiếp xúc tại các giắc nối.

6. Kiểm tra đúng model biến tần bơm

Nếu hệ thống dây điện và các giắc HC01, HC02, HC03, HC04 đều đạt tiêu chuẩn nhưng xe vẫn báo lỗi L03 GF25KQ, bước tiếp theo là kiểm tra model biến tần bơm đang lắp trên xe.

Theo tài liệu, model biến tần đúng cho từng dòng xe như sau:

Model xe nâng KomatsuBiến tần di chuyểnBiến tần bơm
FE25-1AC400LAC400S
FE25H-1AC400LAC400S
FE30-1AC400LAC400L

Như vậy:

  • Xe nâng điện Komatsu FE25-1 phải sử dụng biến tần bơm AC400S.
  • Xe nâng điện Komatsu FE25H-1 phải sử dụng biến tần bơm AC400S.
  • Xe nâng điện Komatsu FE30-1 phải sử dụng biến tần bơm AC400L.

Nếu biến tần bơm đang lắp không đúng với model xe, cần thay bằng biến tần bơm đúng chủng loại theo bảng trên.

7. Quy trình xử lý lỗi L03 GF25KQ

Quy trình kiểm tra và sửa chữa có thể thực hiện theo thứ tự sau:

  1. Tắt khóa điện về vị trí OFF.
  2. Chờ đèn hoạt động của hệ thống tắt.
  3. Ngắt giắc ắc quy và chờ ít nhất 10 phút.
  4. Kiểm tra độ chắc chắn của giắc HC03.
  5. Tháo các giắc HC01, HC02, HC03 và HC04.
  6. Đo điện trở tại đúng các chân theo tiêu chuẩn.
  7. Kiểm tra dây điện bị đứt hoặc giắc tiếp xúc không tốt nếu giá trị đo không đạt.
  8. Kiểm tra model biến tần bơm có phù hợp với model xe hay không.
  9. Nếu lắp sai biến tần bơm, thay đúng loại AC400S hoặc AC400L theo từng model xe.
  10. Lắp lại các giắc và kết nối ắc quy.
  11. Đưa khóa điện về vị trí ON để kiểm tra lại mã lỗi và hoạt động của thiết bị công tác.

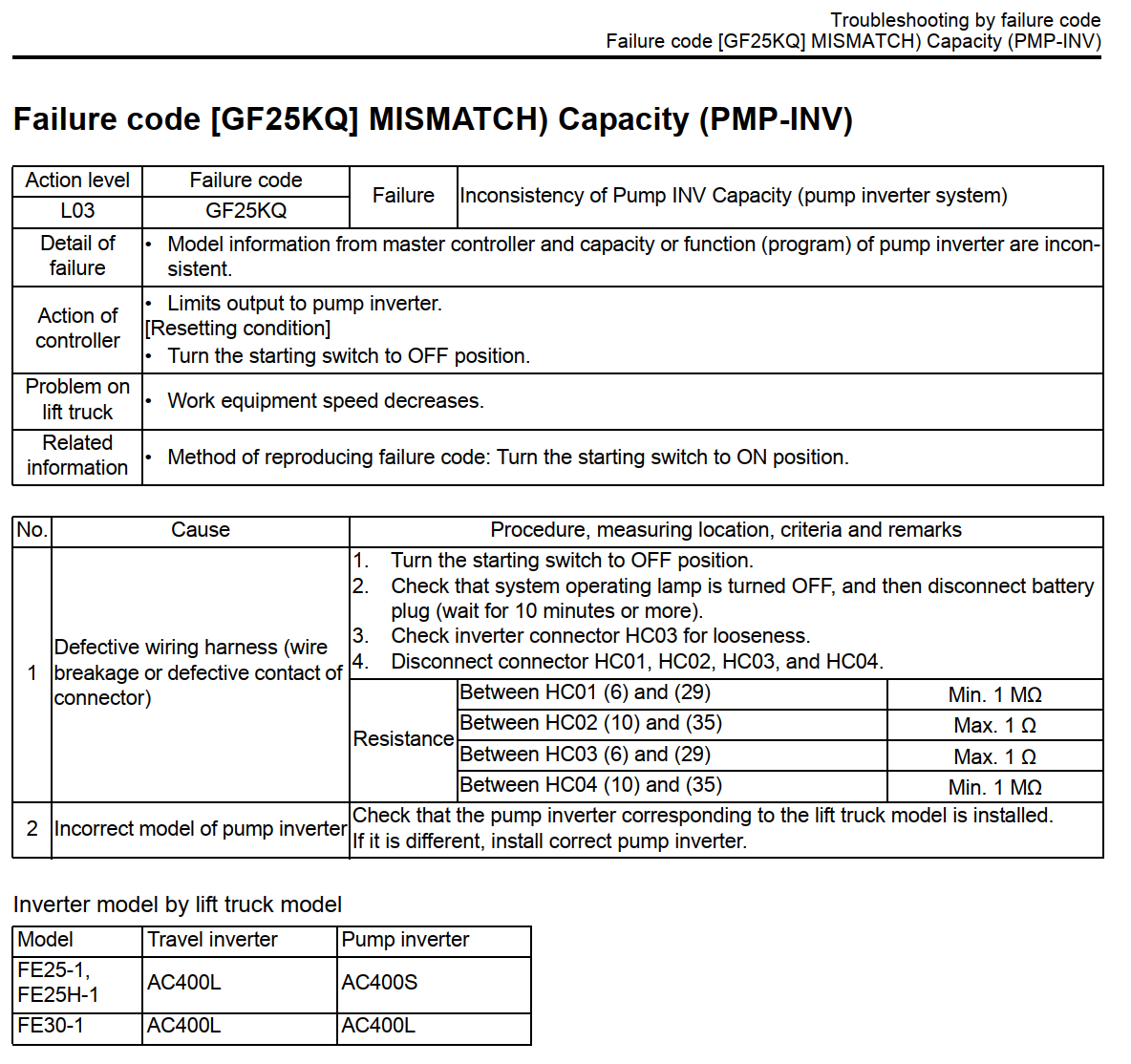

8. Tài liệu kỹ thuật hãng Komatsu hướng dẫn sửa lỗi L03 GF25KQ trên xe nâng điện 2.5 tấn Komatsu FE25/FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1



9. Kết luận

Lỗi L03 GF25KQ trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi không đồng nhất công suất hoặc chức năng của biến tần bơm. Khi xảy ra lỗi, bộ điều khiển giới hạn đầu ra tới biến tần bơm, khiến tốc độ thiết bị công tác bị giảm.

Để sửa lỗi L03 GF25KQ, cần kiểm tra dây điện và độ tiếp xúc của các giắc HC01, HC02, HC03, HC04; đo điện trở đúng chân và đúng tiêu chuẩn; đồng thời xác nhận biến tần bơm được lắp đúng với model xe. FE25-1 và FE25H-1 sử dụng biến tần bơm AC400S, còn FE30-1 sử dụng biến tần bơm AC400L.
