Hướng dẫn sửa lỗi L04 GF26KA xe nâng điện Komatsu FE25-1, FE25H-1, FE30-1

Hướng dẫn sửa lỗi L04 GF26KA xe nâng điện điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1

Lỗi L04 GF26KA có tên đầy đủ theo tài liệu kỹ thuật là Failure code [GF26KA] DISC MC2 Line (PMP-INV). Đây là lỗi hở mạch MC2 thuộc hệ thống biến tần bơm trên xe nâng điện Komatsu.

Mã lỗi này áp dụng cho các dòng xe:

  • Xe nâng điện 2.5 tấn Komatsu FE25-1
  • Xe nâng điện 2.5 tấn Komatsu FE25H-1
  • Xe nâng điện 3 tấn Komatsu FE30-1

Khi lỗi L04 GF26KA xuất hiện, hệ thống có thể ngừng cấp đầu ra cho biến tần bơm, khiến bộ công tác và hệ thống lái trợ lực không hoạt động. Vì vậy, cần kiểm tra đúng trình tự kỹ thuật để xác định chính xác nguyên nhân.

Lỗi L04 GF26KA là lỗi gì?

Theo tài liệu của Komatsu, lỗi GF26KA được xác định là:

Open Circuit of Pump INV MC2 (pump inverter system) – Hở mạch MC2 của biến tần bơm.

Mức cảnh báo của lỗi là L04.

Lỗi được phát hiện khi bật khóa điện sang vị trí ON và hệ thống nhận thấy điện áp thứ cấp của contactor MC2 bằng hoặc thấp hơn 90% điện áp bình điện trong thời gian liên tục 2 giây.

Hoạt động của bộ điều khiển khi phát hiện lỗi

Khi phát hiện lỗi L04 GF26KA, bộ điều khiển sẽ:

  • Ngừng đầu ra tới biến tần bơm.
  • Giới hạn đầu ra của biến tần di chuyển.

Muốn đặt lại trạng thái lỗi, hãy đưa khóa điện về vị trí OFF.

Biểu hiện của xe khi xuất hiện lỗi L04 GF26KA

Khi xe nâng điện Komatsu FE25-1, FE25H-1 hoặc FE30-1 báo lỗi L04 GF26KA, xe có thể xuất hiện các hiện tượng sau:

  • Bộ công tác nâng hạ không hoạt động.
  • Hệ thống PS – Power Steering, tức hệ thống lái trợ lực, không hoạt động.
  • Tốc độ di chuyển của xe bị chậm.

Thông tin liên quan đến lỗi GF26KA

Theo tài liệu, khi phát hiện lỗi GF26KA, mã lỗi GF16KA cũng có thể được phát hiện đồng thời.

Nếu lỗi GF26KA không xuất hiện cùng thời điểm với lỗi GF16KA thì có khả năng:

  • Cầu chì F04 bị đứt.
  • Dây điện bị đứt hoặc hở mạch.

Phương pháp tái hiện lỗi là bật khóa điện sang vị trí ON.

Nguyên nhân gây lỗi L04 GF26KA

Tài liệu kỹ thuật liệt kê 9 nhóm nguyên nhân cần kiểm tra:

  1. Tiếp xúc kém tại cáp mạch chính.
  2. Cầu chì F04 bị hỏng.
  3. Hở mạch cáp số 1.
  4. Hở mạch cáp số 2.
  5. Contactor MC2 hoặc cuộn dây contactor bị hỏng.
  6. Diode D07 bị hỏng hoặc chập bên trong.
  7. Dây điện bị đứt hoặc giắc nối tiếp xúc kém.
  8. Contactor MC2 bị hỏng.
  9. Biến tần bơm bị hỏng.

Quy trình kiểm tra và sửa lỗi L04 GF26KA

Bước 1: Kiểm tra tiếp xúc của cáp mạch chính

Thực hiện theo trình tự:

  1. Đưa khóa điện về vị trí OFF.
  2. Kiểm tra đèn báo hoạt động của hệ thống đã tắt.
  3. Tháo giắc bình điện và chờ ít nhất 10 phút.
  4. Kiểm tra trực quan vị trí tiếp xúc giữa cáp bình điện với cực INV P và cực HC14 (-).
  5. Kiểm tra xem tại các vị trí tiếp xúc có bị lỏng hoặc có dị vật hay không.
  6. Nếu phát hiện dị vật, cần loại bỏ sạch.
  7. Nếu đầu nối bị lỏng, siết lại theo mô-men quy định.

Bước 2: Kiểm tra cầu chì F04

  1. Đưa khóa điện về vị trí OFF.
  2. Kiểm tra đèn báo hoạt động của hệ thống đã tắt.
  3. Tháo giắc bình điện và chờ ít nhất 10 phút.
  4. Kiểm tra tính liên tục của cầu chì F04.

Điện trở yêu cầu qua cầu chì F04:

Tối đa 1 Ω.

Nếu cầu chì không liên tục hoặc điện trở vượt quá tiêu chuẩn, cầu chì F04 có thể đã bị đứt hoặc hư hỏng.

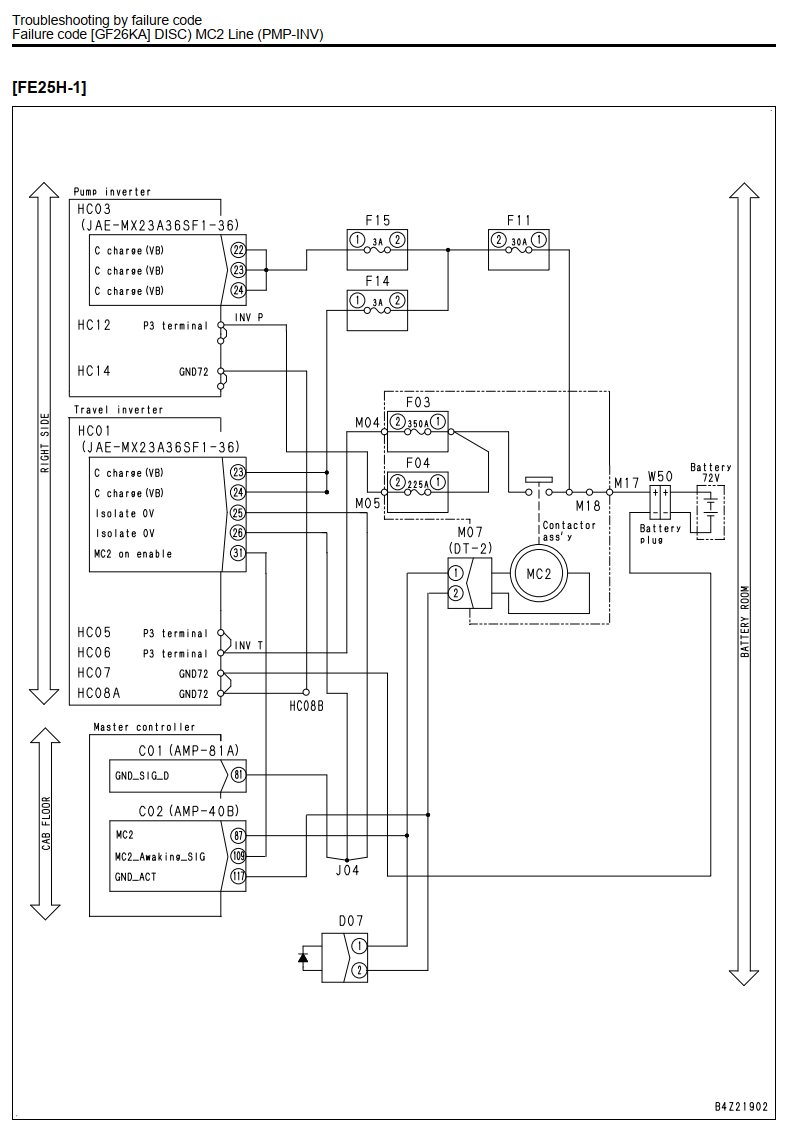

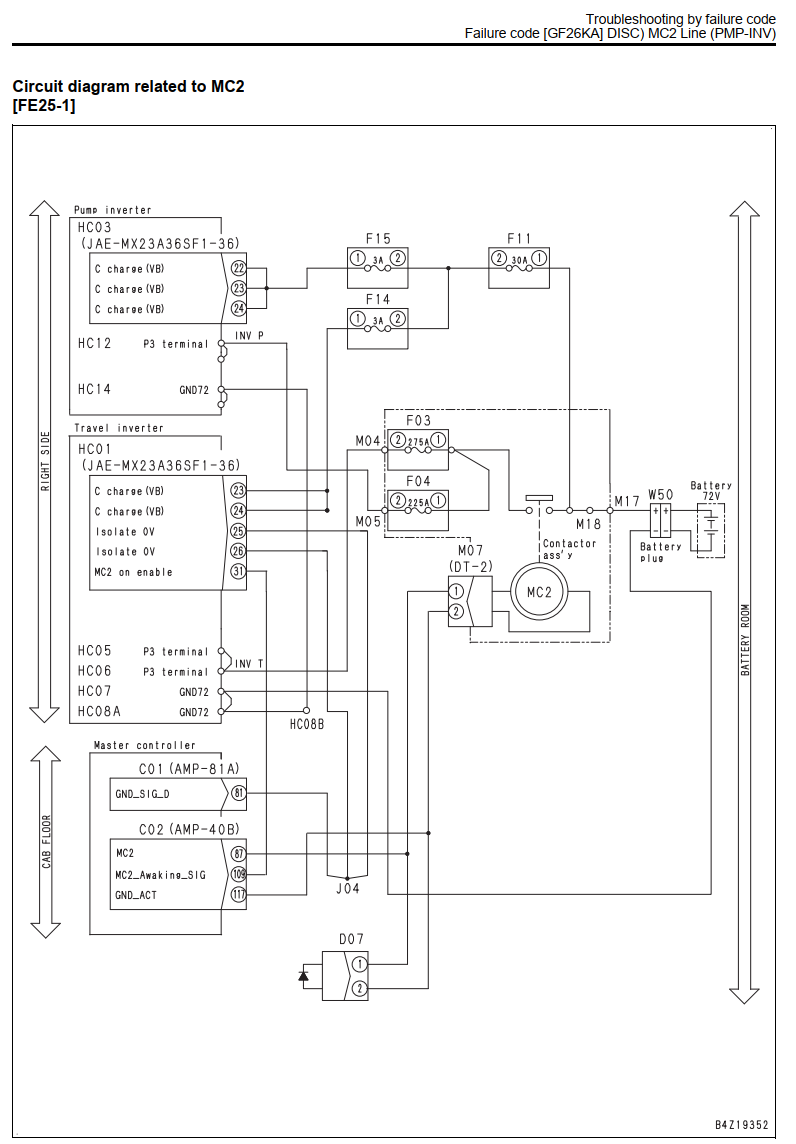

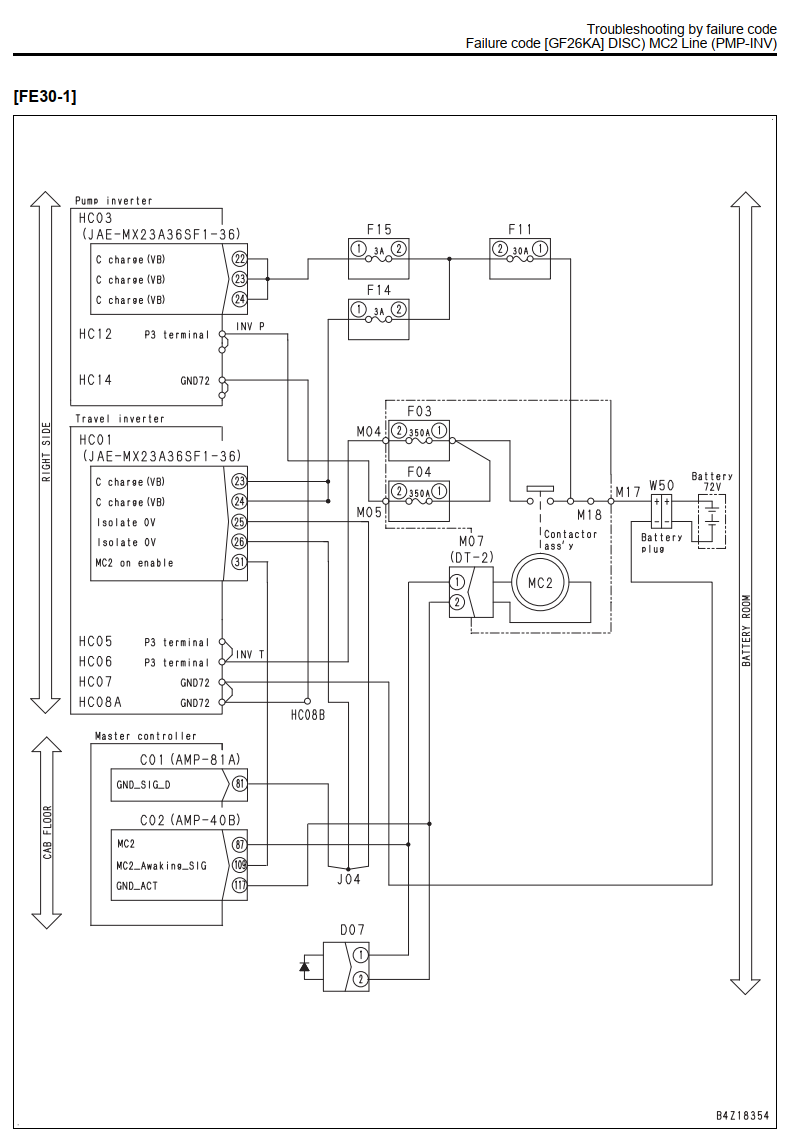

Theo sơ đồ mạch trong tài liệu:

  • Komatsu FE25-1 sử dụng cầu chì F04 loại 275 A.
  • Komatsu FE25H-1 sử dụng cầu chì F04 loại 225 A.
  • Komatsu FE30-1 sử dụng cầu chì F04 loại 350 A.

Cần lựa chọn đúng cầu chì theo model xe.

Bước 3: Kiểm tra hở mạch cáp số 1

Vị trí kiểm tra nằm giữa contactor và biến tần bơm.

  1. Đưa khóa điện về vị trí OFF.
  2. Kiểm tra đèn báo hoạt động của hệ thống đã tắt.
  3. Tháo giắc bình điện và chờ ít nhất 10 phút.
  4. Đo điện trở giữa cực M05 và cực INV P.

Tiêu chuẩn điện trở:

Tối đa 1 Ω.

Nếu điện trở lớn hơn tiêu chuẩn hoặc mạch không liên tục, cáp số 1 có thể bị đứt hoặc tiếp xúc kém.

Bước 4: Kiểm tra hở mạch cáp số 2

Vị trí kiểm tra nằm giữa cực dương của giắc bình điện và cực dương của contactor.

  1. Đưa khóa điện về vị trí OFF.
  2. Kiểm tra đèn báo hoạt động của hệ thống đã tắt.
  3. Tháo giắc bình điện và chờ ít nhất 10 phút.
  4. Đo điện trở giữa cực dương (+) của giắc bình điện và cực M18.

Tiêu chuẩn điện trở:

Tối đa 1 Ω.

Nếu điện trở vượt quá tiêu chuẩn hoặc mạch bị mất liên tục, cần kiểm tra và sửa chữa cáp số 2.

Bước 5: Kiểm tra contactor MC2 và cuộn dây contactor

Kiểm tra tiếp điểm của MC2

Do khu vực tiếp điểm được che kín nên không thể kiểm tra trực quan trực tiếp. Hãy kiểm tra bằng các cách sau:

  • Kiểm tra các đầu cực có bị lỏng hay không.
  • Khi bật khóa điện sang vị trí ON, lắng nghe xem contactor có phát ra tiếng “tách” hay không.

Nếu đầu cực bị lỏng, cần siết lại đúng quy định. Nếu không nghe thấy tiếng đóng contactor, tiếp tục kiểm tra cuộn dây MC2.

Đo điện trở cuộn dây MC2

  1. Đưa khóa điện về vị trí OFF.
  2. Kiểm tra đèn báo hoạt động của hệ thống đã tắt.
  3. Tháo giắc bình điện và chờ ít nhất 10 phút.
  4. Ngắt giắc M07.
  5. Kết nối T-adapter vào phía giắc đực.
  6. Đo điện trở giữa chân M07 đực số 1 và số 2.

Điện trở tiêu chuẩn:

Khoảng 20 Ω.

Nếu kết quả đo sai lệch so với tiêu chuẩn, cuộn dây contactor MC2 có thể bị hỏng.

Bước 6: Kiểm tra diode D07

  1. Đưa khóa điện về vị trí OFF.
  2. Kiểm tra đèn báo hoạt động của hệ thống đã tắt.
  3. Tháo giắc bình điện và chờ ít nhất 10 phút.
  4. Ngắt giắc D07.
  5. Bật khóa điện sang vị trí ON.

Nếu mã lỗi GF26KA không còn hiển thị sau khi ngắt D07, diode D07 bị hỏng.

Bước 7: Kiểm tra dây điện và các giắc nối

Phạm vi kiểm tra gồm cuộn dây contactor MC2, tiếp điểm MC2 CUT, cuộn dây và đường điều khiển.

  1. Đưa khóa điện về vị trí OFF.
  2. Kiểm tra đèn báo hoạt động của hệ thống đã tắt.
  3. Tháo giắc bình điện và chờ ít nhất 10 phút.
  4. Ngắt các giắc HC01, M07 và C02.
  5. Kết nối T-adapter vào phía giắc cái của M07.
  6. Tiến hành đo điện trở các đường dây.

Các vị trí và tiêu chuẩn đo:

  • Giữa M07 cái chân 2 và C02 cái chân 117: tối đa 1 Ω.
  • Giữa M07 cái chân 1 và C02 cái chân 87: tối đa 1 Ω.
  • Giữa C02 cái chân 109 và HC01 cái chân 31: tối đa 1 Ω.

Nếu điện trở lớn hơn 1 Ω hoặc mạch không liên tục, cần kiểm tra dây dẫn bị đứt, đầu cực bị lỏng hoặc giắc nối tiếp xúc kém.

Bước 8: Thay contactor MC2

Nếu các phép kiểm tra cho thấy contactor MC2 bị hỏng, tài liệu yêu cầu:

Thay thế contactor MC2.

Sau khi thay, cần lắp lại đầy đủ các giắc nối, kết nối bình điện và kiểm tra hoạt động của xe.

Bước 9: Kiểm tra biến tần bơm

Nếu không phát hiện bất thường trong tất cả các bước kiểm tra phía trên, tài liệu kết luận biến tần bơm có thể bị hỏng.

Do đây là lỗi bên trong biến tần nên tài liệu không đưa ra quy trình kiểm tra chi tiết. Khi đó cần xem xét sửa chữa hoặc thay thế biến tần bơm phù hợp với xe.

Trình tự xử lý lỗi L04 GF26KA đề xuất

Để tránh thay nhầm linh kiện, nên tiến hành theo đúng thứ tự của tài liệu:

  1. Kiểm tra cáp mạch chính.
  2. Kiểm tra cầu chì F04.
  3. Kiểm tra cáp giữa contactor và biến tần bơm.
  4. Kiểm tra cáp giữa giắc bình điện và contactor.
  5. Kiểm tra tiếp điểm và cuộn dây contactor MC2.
  6. Kiểm tra diode D07.
  7. Đo thông mạch dây dẫn và giắc HC01, M07, C02.
  8. Thay contactor MC2 nếu contactor bị hỏng.
  9. Chỉ kết luận biến tần bơm bị lỗi khi các bước trên đều không phát hiện bất thường.

Lưu ý an toàn khi kiểm tra lỗi GF26KA

Lỗi GF26KA liên quan trực tiếp đến bình điện 72 V, cáp công suất, contactor và biến tần. Khi kiểm tra phải tuân thủ đúng trình tự được nêu trong tài liệu:

  • Đưa khóa điện về OFF trước khi tháo giắc.
  • Xác nhận đèn báo hoạt động của hệ thống đã tắt.
  • Ngắt giắc bình điện.
  • Chờ ít nhất 10 phút trước khi kiểm tra cáp, cầu chì, contactor hoặc giắc điện.
  • Không tự ý đo điện trở khi hệ thống vẫn còn được cấp điện.
  • Lắp đúng vị trí các giắc và đầu cáp sau khi hoàn thành kiểm tra.

Cách xóa và kiểm tra lại lỗi L04 GF26KA

Điều kiện đặt lại lỗi theo tài liệu là đưa khóa điện về vị trí OFF.

Sau khi sửa chữa:

  1. Kiểm tra lại tất cả đầu cáp và giắc nối.
  2. Kết nối lại giắc bình điện.
  3. Bật khóa điện sang vị trí ON.
  4. Kiểm tra mã lỗi GF26KA còn xuất hiện hay không.
  5. Kiểm tra hoạt động của bộ công tác nâng hạ.
  6. Kiểm tra hệ thống lái trợ lực.
  7. Kiểm tra tốc độ di chuyển của xe.

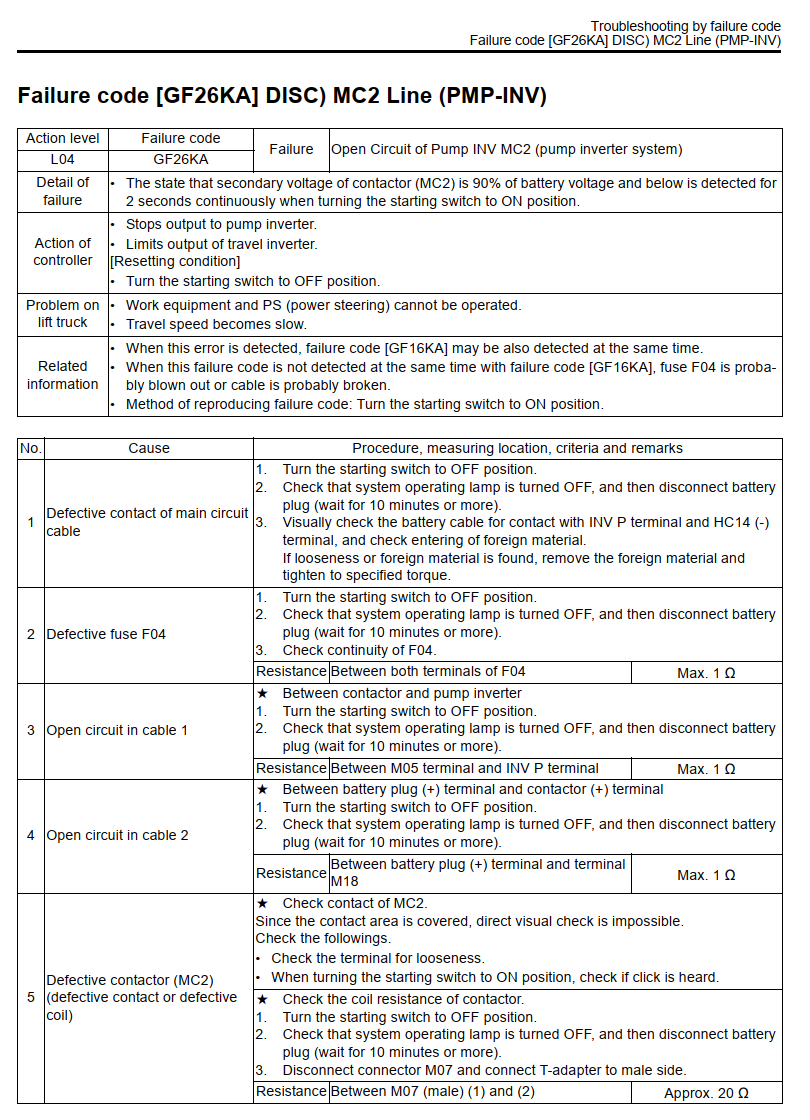

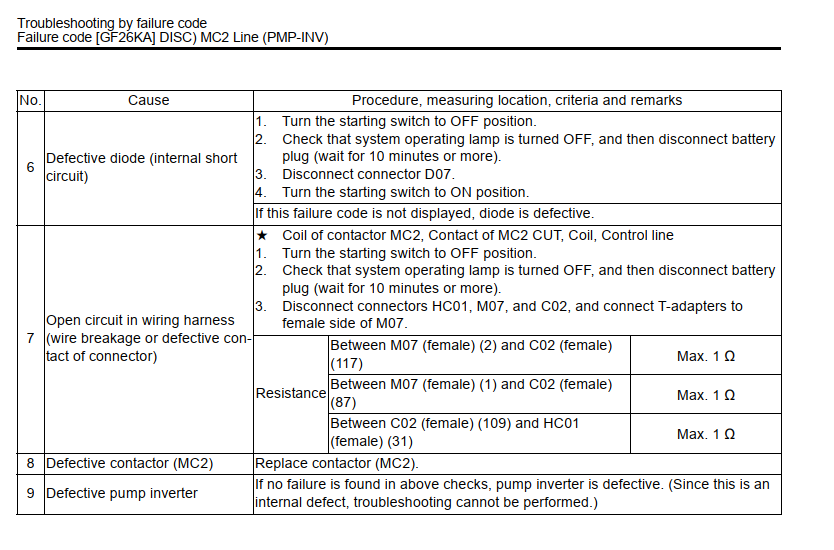

Tài liệu kỹ thuật hãng Komatsu hướng dẫn sửa lỗi L04 GF26KA trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1






Kết luận

Lỗi L04 GF26KA trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi hở mạch MC2 thuộc hệ thống biến tần bơm. Khi xảy ra lỗi, bộ công tác và hệ thống lái trợ lực có thể không hoạt động, đồng thời tốc độ di chuyển của xe bị giới hạn.

Các vị trí quan trọng cần kiểm tra gồm cáp mạch chính, cầu chì F04, dây nguồn, contactor MC2, diode D07, dây điều khiển và biến tần bơm. Cần đo đúng các chân giắc và đối chiếu chính xác trị số điện trở trong tài liệu để xác định nguyên nhân, tránh thay thế linh kiện không cần thiết.
