Hướng dẫn sửa lỗi L03 GF26KB trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1

Lỗi L03 GF26KB có tên đầy đủ theo tài liệu kỹ thuật là [GF26KB] SHORT) MC2 Line (PMP-INV). Đây là lỗi ngắn mạch đường MC2 thuộc hệ thống inverter bơm trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1.

Khi mã lỗi này xuất hiện, tốc độ di chuyển của xe có thể bị giảm. Việc kiểm tra cần được thực hiện đúng trình tự, đặc biệt phải ngắt nguồn điện và chờ đủ thời gian trước khi đo điện trở hoặc tháo giắc điện.

1. Thông tin mã lỗi L03 GF26KB

• Cấp độ lỗi: L03
• Mã lỗi: GF26KB
• Tên lỗi: SHORT) MC2 Line (PMP-INV)
• Nội dung lỗi: Ngắn mạch MC2 của inverter bơm
• Dòng xe áp dụng: Komatsu FE25-1, FE25H-1 và FE30-1
• Điện áp ắc quy thể hiện trên sơ đồ: 72V

2. Điều kiện phát hiện lỗi GF26KB

Bộ điều khiển ghi nhận lỗi GF26KB khi điện áp phía thứ cấp của contactor MC2 đạt từ 90% điện áp ắc quy trở lên và trạng thái này được phát hiện liên tục trong 200 giây khi bật công tắc khởi động sang vị trí ON.

3. Hiện tượng khi xe nâng Komatsu báo lỗi L03 GF26KB

Theo tài liệu, khi phát hiện mã lỗi L03 GF26KB:

• Bộ điều khiển giới hạn đầu ra của inverter di chuyển.
• Tốc độ di chuyển của xe nâng bị chậm.
• Mã lỗi GF16KB có thể xuất hiện đồng thời.
• Lỗi có thể không được phát hiện nếu giắc ắc quy đã bị ngắt trong một khoảng thời gian nhất định.

4. Cách xóa lỗi L03 GF26KB

Điều kiện đặt lại mã lỗi là:

• Chuyển công tắc khởi động về vị trí OFF.

Nếu cần tái hiện lỗi để kiểm tra, hãy bật công tắc khởi động sang vị trí ON và theo dõi tình trạng báo lỗi.

5. Các nguyên nhân có thể gây lỗi L03 GF26KB

Theo tài liệu sửa chữa, mã lỗi GF26KB có thể xuất phát từ các nguyên nhân sau:

1. Inverter bơm bị hỏng.
2. Contactor hoặc dây cáp mạch chính bị ngắn mạch.
3. Contactor MC2 hoặc cuộn dây contactor bị hỏng.
4. Inverter di chuyển bị hỏng bên trong.

6. Quy trình kiểm tra và sửa lỗi L03 GF26KB

Bước 1: Kiểm tra mã lỗi GF16KB

Kiểm tra xem mã lỗi GF16KB có xuất hiện đồng thời với lỗi GF26KB hay không.

• Nếu có mã lỗi GF16KB, thực hiện quy trình kiểm tra và xử lý mã lỗi GF16KB.
• Nếu không xuất hiện mã lỗi GF16KB, tài liệu xác định inverter bơm có thể bị hỏng.

Bước 2: Kiểm tra ngắn mạch contactor và cáp mạch chính

Trước khi kiểm tra phải thực hiện đầy đủ các bước an toàn sau:

1. Chuyển công tắc khởi động về vị trí OFF.
2. Xác nhận đèn báo hoạt động của hệ thống đã tắt.
3. Ngắt giắc ắc quy và chờ ít nhất 10 phút.
4. Kiểm tra tính liên tục giữa phía sơ cấp và phía thứ cấp của contactor MC2.

Nếu không phát hiện tính liên tục bất thường, tiếp tục kiểm tra điện trở cách điện của mạch.

Đo điện trở giữa:

• Cực dương giắc ắc quy M19 (+).
• Chân số 1 của cầu chì F04.

Tiêu chuẩn điện trở: tối thiểu 1 MΩ.

Nếu phát hiện có tính liên tục, thực hiện tiếp:

1. Ngắt riêng từng đầu nối của cầu chì F02-1, đầu nối M04 và đầu nối M05.
2. Tháo cầu chì F11.
3. Đo lại điện trở giữa cực dương giắc ắc quy M19 (+) và chân số 1 của F04.

Tiêu chuẩn điện trở sau khi tách mạch: tối thiểu 1 MΩ.

Dựa vào kết quả đo và việc tách từng nhánh mạch, xác định vị trí dây điện, contactor hoặc bộ phận đang gây ngắn mạch để sửa chữa hoặc thay thế.

Bước 3: Kiểm tra contactor MC2

Do khu vực tiếp điểm của MC2 được che kín nên không thể kiểm tra trực tiếp bằng mắt. Cần kiểm tra theo trình tự sau:

• Kiểm tra các đầu cực của MC2 có bị lỏng hay không.
• Bật công tắc khởi động sang vị trí ON và nghe xem contactor có phát ra tiếng “tách” hay không.
• Kiểm tra và loại bỏ dị vật nếu có.
• Kiểm tra điện trở cuộn dây của contactor MC2.

Quy trình đo điện trở cuộn dây MC2:

1. Chuyển công tắc khởi động về vị trí OFF.
2. Xác nhận đèn báo hoạt động của hệ thống đã tắt.
3. Ngắt giắc ắc quy và chờ ít nhất 10 phút.
4. Ngắt đầu nối M07.
5. Lắp đầu nối chuyển tiếp chữ T vào phía đầu nối đực.
6. Đo điện trở giữa chân số 1 và chân số 2 của đầu nối đực M07.

Giá trị điện trở tiêu chuẩn: khoảng 20 Ω.

Nếu đầu cực bị lỏng, cần siết chặt đúng cách. Nếu cuộn dây MC2 có điện trở không đạt khoảng 20 Ω hoặc contactor không hoạt động, contactor MC2 có thể bị hỏng và cần được sửa chữa hoặc thay thế.

Bước 4: Kiểm tra inverter di chuyển

Nếu tất cả các hạng mục trên đều đạt yêu cầu nhưng mã lỗi L03 GF26KB vẫn còn, tài liệu xác định inverter di chuyển có thể bị hỏng.

Do inverter di chuyển là bộ phận kín bên trong nên không thể tiếp tục kiểm tra, xử lý hư hỏng nội bộ theo quy trình này.

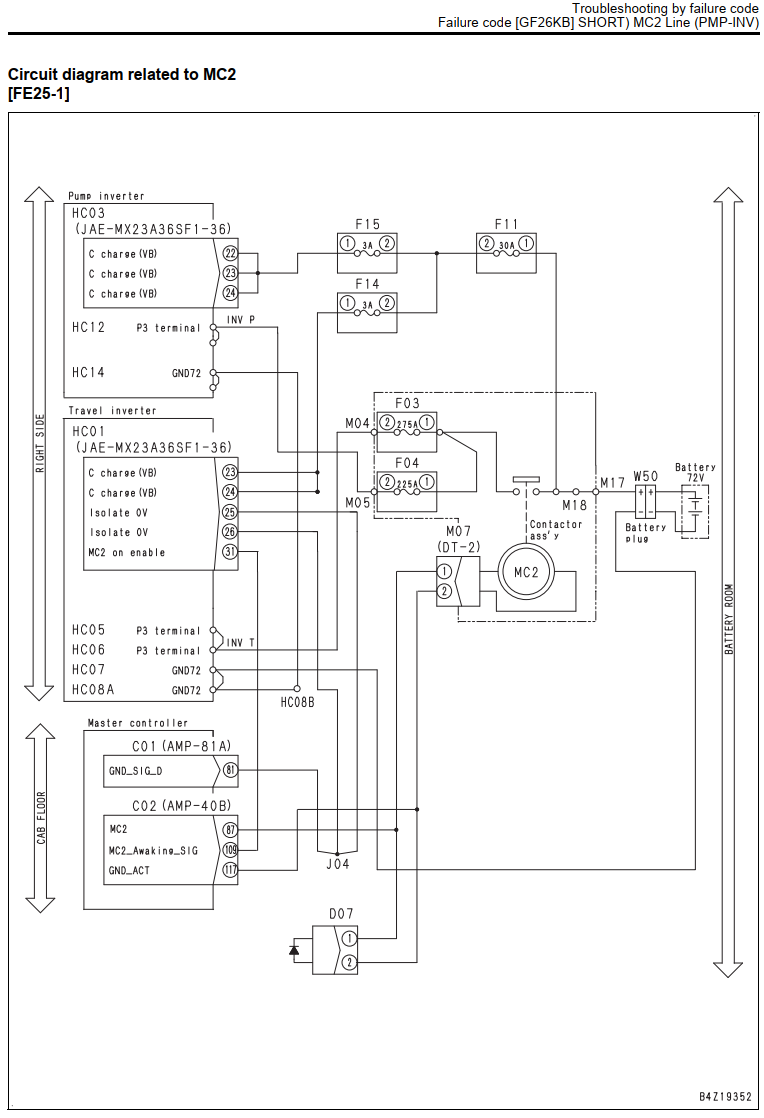

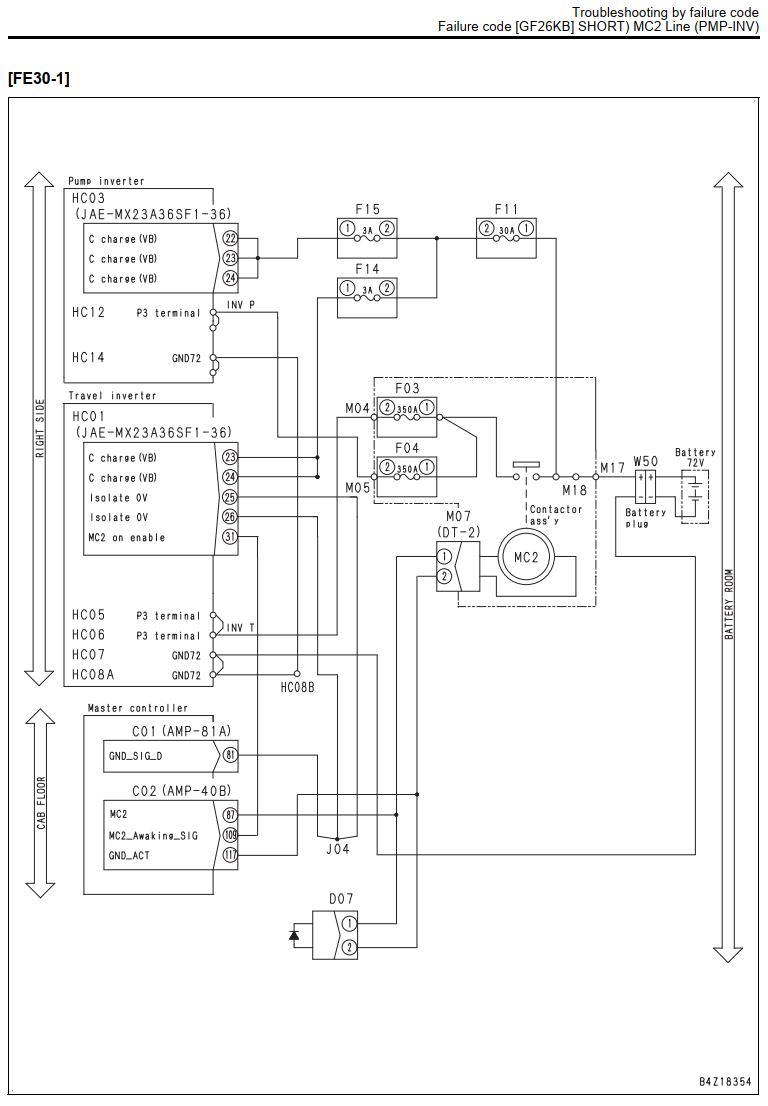

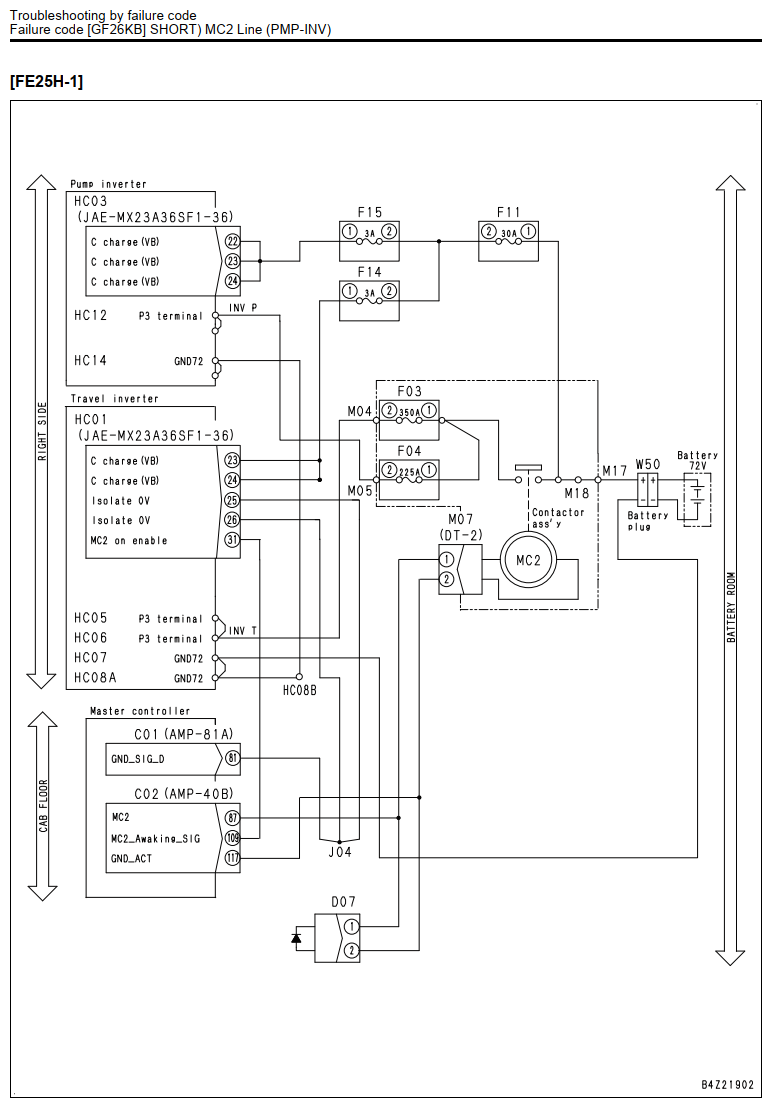

7. Các vị trí cần chú ý trên sơ đồ điện GF26KB

Sơ đồ điện của ba dòng Komatsu FE25-1, FE25H-1 và FE30-1 thể hiện những bộ phận chính liên quan đến lỗi gồm:

• Inverter bơm.
• Inverter di chuyển.
• Bộ điều khiển chính.
• Contactor MC2.
• Đầu nối cuộn dây M07.
• Đầu nối M04 và M05.
• Giắc ắc quy W50.
• Các điểm M17, M18 và M19.
• Cầu chì F03 và F04.
• Các cầu chì F11, F14 và F15.
• Ắc quy 72V.

Khi kiểm tra, cần sử dụng đúng sơ đồ tương ứng với từng model FE25-1, FE25H-1 hoặc FE30-1.

8. Lưu ý an toàn khi sửa lỗi GF26KB

Hệ thống điện trên các xe Komatsu trong tài liệu sử dụng ắc quy 72V và có dòng điện lớn. Vì vậy, người kiểm tra cần tuân thủ các yêu cầu sau:

• Luôn tắt công tắc khởi động trước khi tháo giắc hoặc đo điện trở.
• Xác nhận đèn báo hoạt động của hệ thống đã tắt.
• Ngắt giắc ắc quy và chờ ít nhất 10 phút trước khi thao tác.
• Không đo điện trở khi mạch vẫn đang được cấp nguồn.
• Dùng đồng hồ đo phù hợp và kiểm tra đúng chân giắc theo sơ đồ.
• Không tự ý tháo inverter để sửa chữa linh kiện bên trong.
• Việc kiểm tra nên được thực hiện bởi kỹ thuật viên có chuyên môn về xe nâng điện.

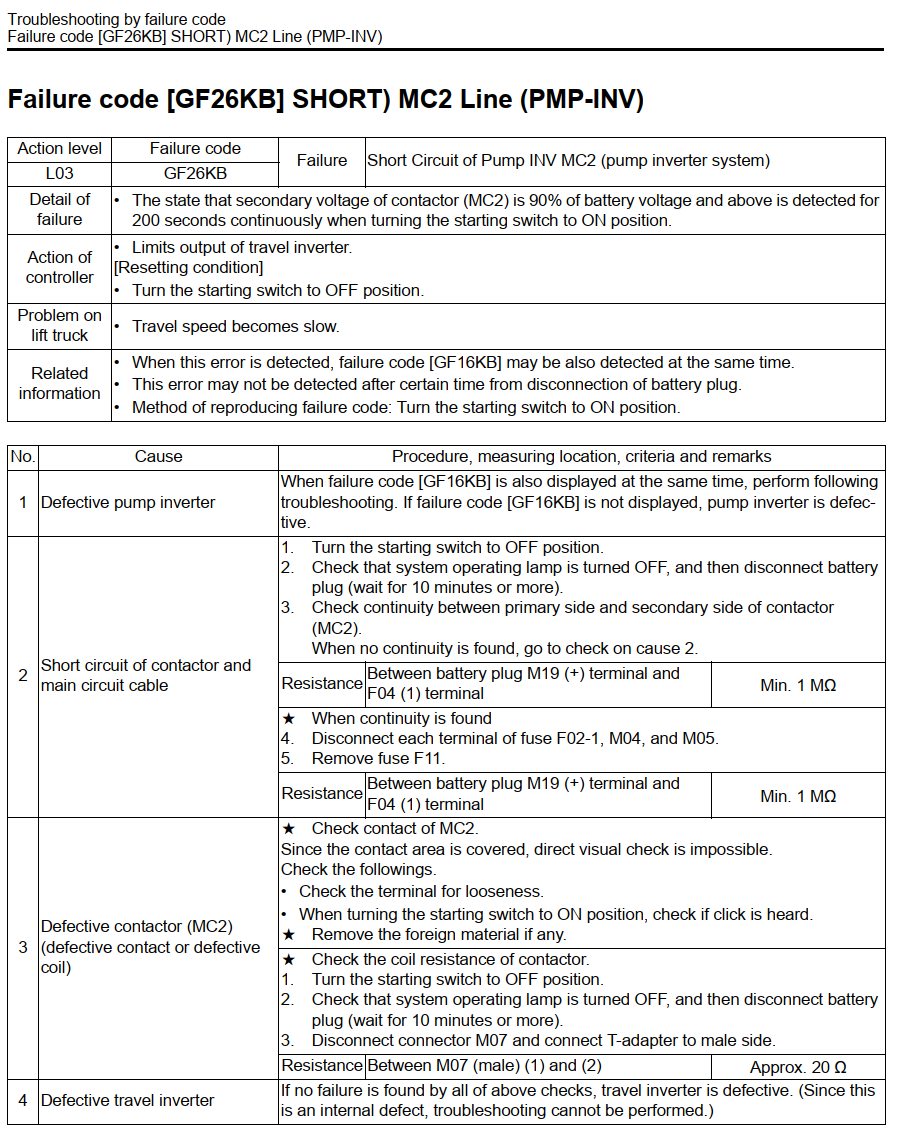

9. Tài liệu kỹ thuật hãng Komatsu hướng dẫn sủa lỗi L03 GF26KB trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25H-1, FE25-1 và FE30-1

10. Kết luận

Lỗi L03 GF26KB trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi ngắn mạch đường MC2 thuộc hệ thống inverter bơm. Khi lỗi xuất hiện, đầu ra của inverter di chuyển bị giới hạn và tốc độ xe trở nên chậm.

Quá trình xử lý cần lần lượt kiểm tra mã GF16KB, inverter bơm, tình trạng ngắn mạch của contactor và cáp mạch chính, điện trở cuộn dây MC2, sau đó mới kết luận về inverter di chuyển. Các giá trị quan trọng cần ghi nhớ là điện trở cách điện tối thiểu 1 MΩ và điện trở cuộn dây MC2 khoảng 20 Ω.
