Hướng dẫn sửa lỗi L04 GF27MA trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Lỗi L04 GF27MA là lỗi sạc nhanh của bộ biến tần bơm thủy lực, có tên đầy đủ trong tài liệu là Failure code [GF27MA] ABNL) Quick Charge (PMP-INV) hoặc Pump INV Quick Charge Error.

Mã lỗi này có thể xuất hiện trên:

• Xe nâng điện 2.5 tấn Komatsu FE25-1.
• Xe nâng điện 2.5 tấn Komatsu FE25H-1.
• Xe nâng điện 3 tấn Komatsu FE30-1.

Bài viết dưới đây hướng dẫn kiểm tra lỗi L04 GF27MA theo đúng trình tự và thông số trong tài liệu kỹ thuật được cung cấp.

1. Lỗi L04 GF27MA là gì?

Bộ điều khiển ghi nhận lỗi L04 GF27MA khi điện áp của tụ điện không tăng lên mức 42V, mặc dù khóa điện đã được bật sang vị trí ON trong thời gian 2,6 giây.

Đây là lỗi thuộc hệ thống sạc nhanh của biến tần bơm thủy lực, ký hiệu PMP-INV.

Khi phát hiện lỗi, bộ điều khiển sẽ:

• Không cho phép đóng contactor MC2 bằng cách ngừng xuất tín hiệu cho phép.
• Dừng tín hiệu đầu ra đến biến tần bơm thủy lực.

2. Hiện tượng khi xe nâng báo lỗi L04 GF27MA

Khi mã lỗi L04 GF27MA xuất hiện, xe nâng có thể gặp các hiện tượng sau:

• Xe không thể di chuyển.
• Bộ công tác nâng hạ không hoạt động.
• Hệ thống trợ lực lái PS không hoạt động.

Theo tài liệu, sau khi lỗi được thiết lập lại đúng điều kiện, xe nâng có thể hoạt động bình thường.

3. Điều kiện thiết lập lại lỗi L04 GF27MA

Để đưa hệ thống về điều kiện thiết lập lại:

1. Chuyển khóa điện về vị trí OFF.
2. Sau khoảng 5 phút kể từ khi phát hiện lỗi, điện áp tụ điện phải tăng lên mức 50V.

Không được bật tắt khóa điện liên tục khi chưa đủ thời gian chờ theo quy định.

4. Những mã lỗi có thể xuất hiện cùng GF27MA

Tài liệu cung cấp một số thông tin liên quan như sau:

• Mã lỗi GF17MA có khả năng được phát hiện cùng thời điểm với GF27MA.
• Nếu FET bên trong biến tần bơm bị ngắn mạch, mã lỗi GF27MA sẽ được phát hiện.
• Trong trường hợp FET bị ngắn mạch, mã lỗi GF1LKB và GF2LKB có thể xuất hiện sau khoảng 15 giây kể từ khi bật khóa điện sang vị trí ON.

Để tái hiện lỗi, bật khóa điện sang vị trí ON và chờ khoảng 15 giây hoặc lâu hơn. Nếu GF1LKB và GF2LKB xuất hiện sau GF27MA, cần thực hiện kiểm tra theo quy trình của hai mã lỗi này.

5. Nguyên nhân gây lỗi L04 GF27MA

Theo tài liệu kỹ thuật, lỗi L04 GF27MA có thể xuất phát từ sáu nhóm nguyên nhân:

1. Điện trở sạc nhanh bị hỏng.
2. Dây điện bị hở mạch hoặc tiếp điểm giắc nối không tốt.
3. Dây điện bị ngắn mạch.
4. Cầu chì F03 hoặc F04 bị hỏng.
5. FET bên trong biến tần bơm bị hỏng hoặc ngắn mạch.
6. Biến tần bơm bị hỏng bên trong.

Nên kiểm tra lần lượt theo đúng thứ tự trên để xác định chính xác bộ phận gây lỗi.

6. Quy tắc an toàn trước khi kiểm tra

Trước mỗi phép kiểm tra điện trở hoặc tháo giắc điện, phải thực hiện đầy đủ các bước sau:

1. Chuyển khóa điện về vị trí OFF.
2. Kiểm tra chắc chắn đèn báo hệ thống đã tắt.
3. Ngắt giắc cắm bình điện.
4. Chờ ít nhất 10 phút trước khi tháo giắc, cầu chì hoặc đo điện trở.

Hệ thống điện của xe sử dụng bình điện 72V và có tụ điện trong bộ biến tần. Việc không chờ đủ thời gian có thể gây nguy hiểm hoặc làm hỏng thiết bị đo.

7. Cách kiểm tra và sửa lỗi L04 GF27MA

Bước 1: Kiểm tra điện trở sạc nhanh

Điện trở sạc nhanh được kết nối qua giắc N06 (DT-2).

Quy trình kiểm tra:

1. Tắt khóa điện.
2. Xác nhận đèn báo hệ thống đã tắt.
3. Ngắt giắc bình điện và chờ ít nhất 10 phút.
4. Ngắt giắc N06 của điện trở sạc nhanh khỏi bảng contactor.
5. Đo điện trở giữa hai chân của giắc N06 phía đầu đực.

Vị trí đo: Giữa chân N06 đực số 1 và số 2.
Giá trị tiêu chuẩn: Khoảng 39Ω.

Nếu giá trị đo được không đạt khoảng 39Ω, điện trở sạc nhanh có thể đã hỏng và cần được xử lý hoặc thay thế.

Bước 2: Kiểm tra hở mạch dây điện

Nguyên nhân tiếp theo cần kiểm tra là dây dẫn bị đứt, hở mạch hoặc tiếp điểm trong giắc nối bị lỗi.

Quy trình:

1. Chuyển khóa điện về OFF.
2. Kiểm tra đèn báo hệ thống đã tắt.
3. Ngắt giắc bình điện và chờ ít nhất 10 phút.
4. Ngắt giắc N06 khỏi đầu nối HC01 và bảng contactor.
5. Đo điện trở trên hai đường dây sạc nhanh.

Các vị trí và tiêu chuẩn đo:

• Giữa N06 cái chân 1 và HC01 cái chân 11: tối đa 1Ω.
• Giữa N06 cái chân 2 và HC01 cái chân 12: tối đa 1Ω.

Nếu điện trở lớn hơn 1Ω hoặc không thông mạch, cần kiểm tra dây dẫn, đầu cos và tiếp điểm của giắc nối tương ứng.

Bước 3: Kiểm tra dây điện bị ngắn mạch

Quy trình kiểm tra:

1. Tắt khóa điện.
2. Xác nhận đèn báo hệ thống đã tắt.
3. Ngắt giắc bình điện và chờ ít nhất 10 phút.
4. Ngắt giắc HC01.
5. Đo điện trở giữa các chân theo bảng dưới đây.

Nếu điện trở thấp hơn 1MΩ, đường dây có khả năng bị chạm hoặc ngắn mạch. Cần kiểm tra và sửa chữa phần dây dẫn liên quan.

Bước 4: Kiểm tra cầu chì F03 và F04

Quy trình:

1. Chuyển khóa điện về OFF.
2. Kiểm tra đèn báo hệ thống đã tắt.
3. Ngắt giắc bình điện và chờ ít nhất 10 phút.
4. Kiểm tra cầu chì F03 và F04 trên bảng contactor.
5. Đo điện trở giữa hai đầu của từng cầu chì.

Thông số tiêu chuẩn:

Nếu cầu chì không thông mạch hoặc điện trở vượt quá 1Ω, cầu chì có thể bị hỏng và cần được thay thế đúng chủng loại.

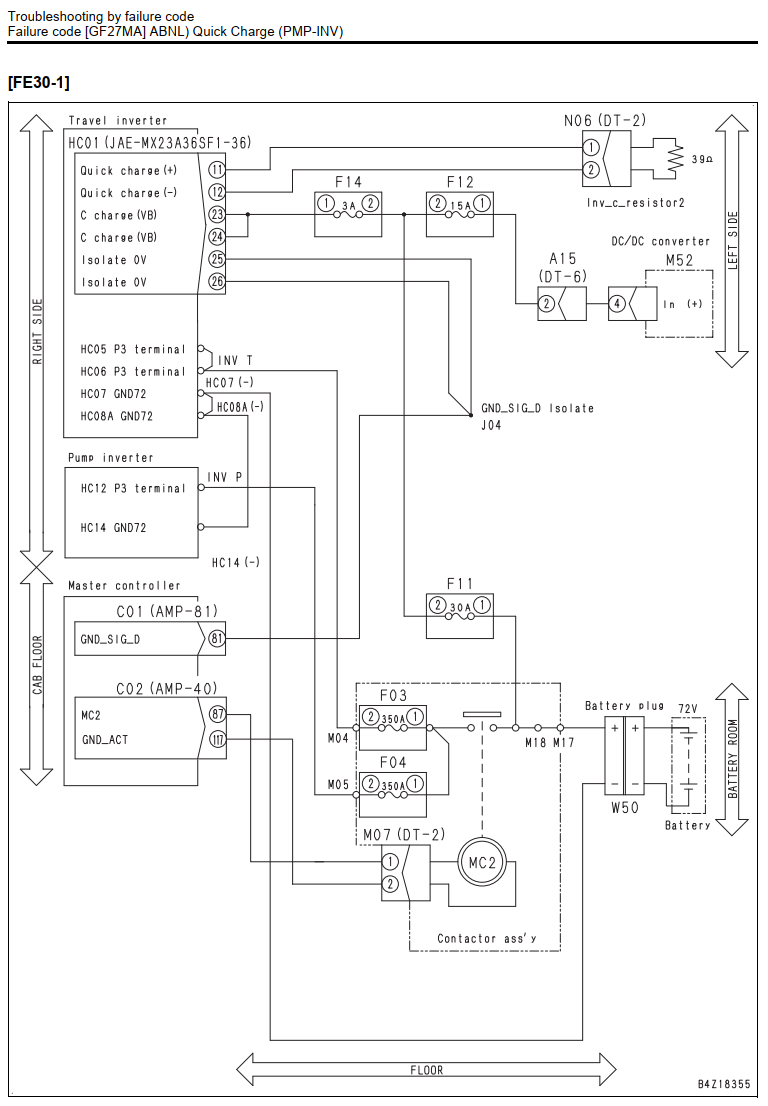

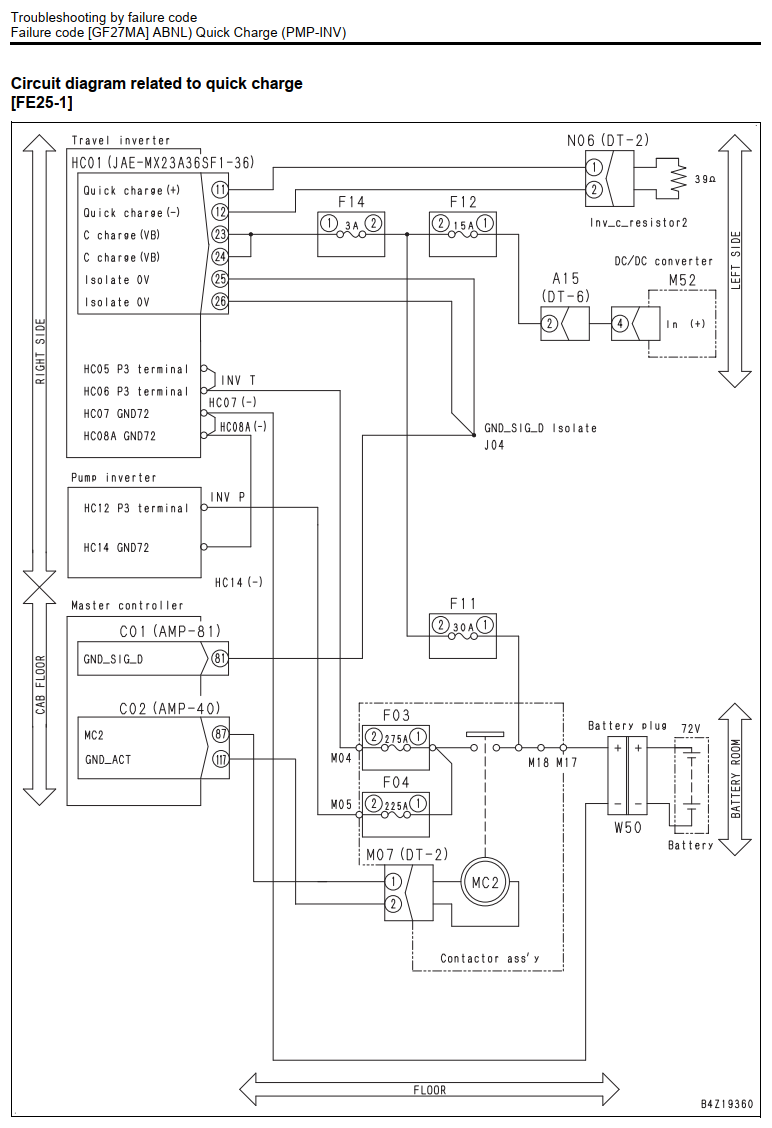

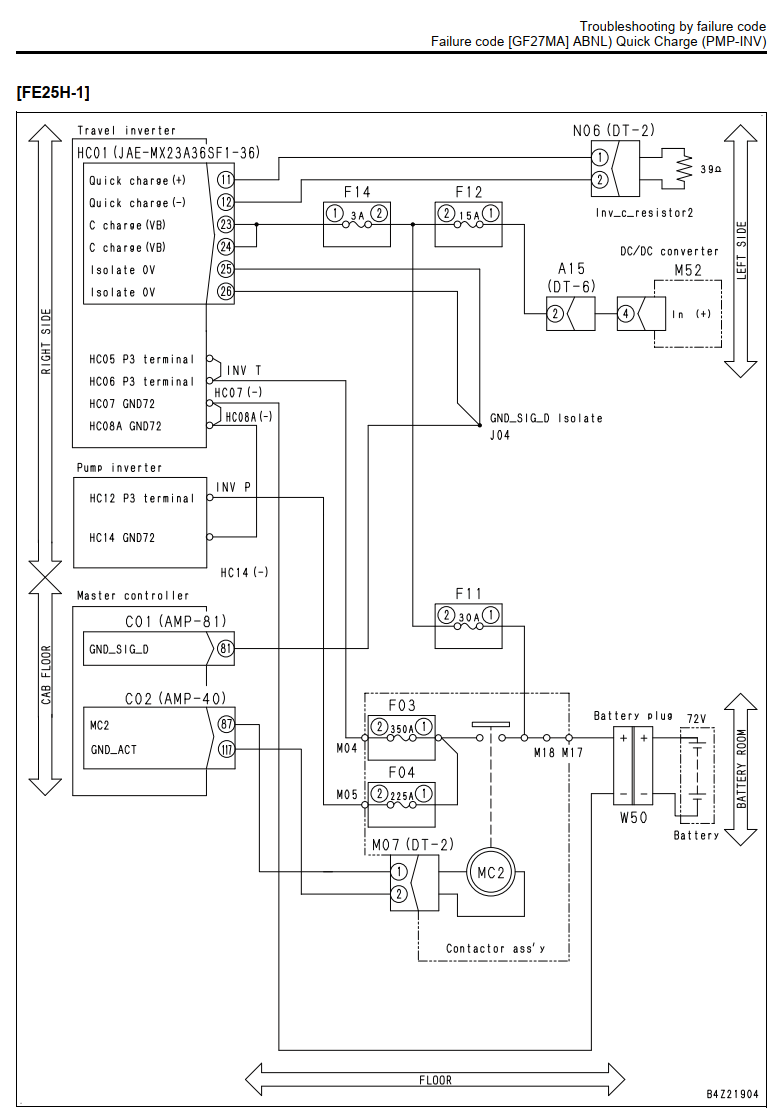

Theo sơ đồ mạch điện được cung cấp, định mức cầu chì có sự khác nhau giữa các model:

Cần đối chiếu đúng model xe trước khi thay cầu chì.

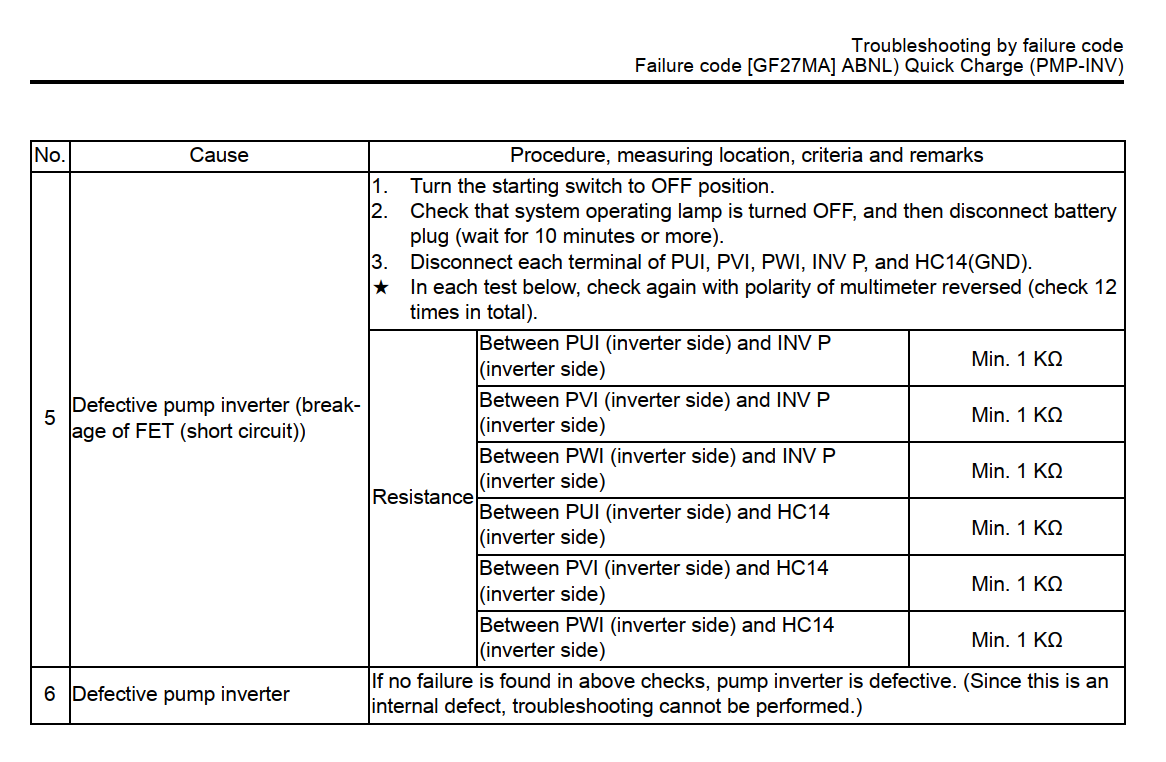

Bước 5: Kiểm tra FET bên trong biến tần bơm

Nếu các bộ phận trên bình thường, tiếp tục kiểm tra khả năng FET bên trong biến tần bơm bị hỏng hoặc ngắn mạch.

Quy trình chuẩn bị:

1. Chuyển khóa điện về OFF.
2. Kiểm tra đèn báo hệ thống đã tắt.
3. Ngắt giắc bình điện và chờ ít nhất 10 phút.

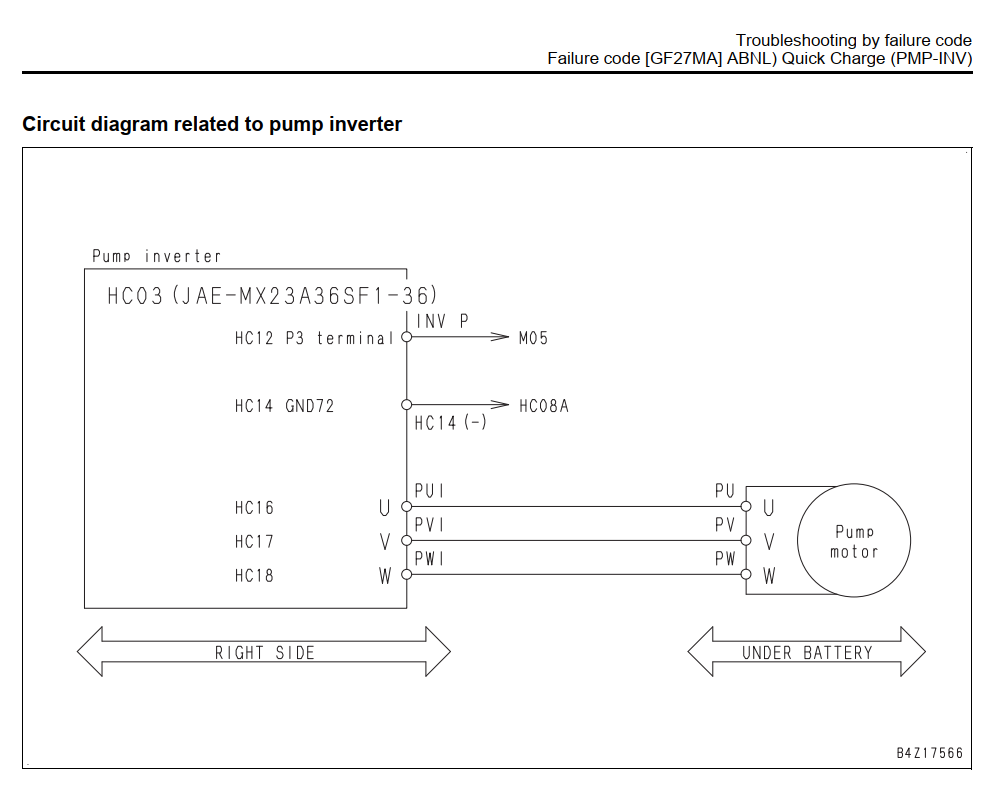

4. Ngắt riêng từng đầu nối PUI, PVI, PWI, INV P và HC14 (GND).
5. Thực hiện các phép đo điện trở dưới đây.
6. Sau mỗi phép đo, đảo cực hai que đo của đồng hồ và kiểm tra lại.

Có tổng cộng 12 lần kiểm tra, gồm sáu vị trí đo và sáu lần đo lại khi đảo cực đồng hồ.

Nếu một trong các phép đo không đạt tiêu chuẩn, FET bên trong biến tần bơm có thể đã bị đánh thủng hoặc ngắn mạch.

Bước 6: Kết luận tình trạng biến tần bơm

Nếu không phát hiện bất thường trong tất cả các bước kiểm tra phía trên nhưng lỗi L04 GF27MA vẫn xuất hiện, tài liệu kết luận biến tần bơm đã bị hỏng bên trong.

Đây là lỗi nội bộ của biến tần nên không thể tiếp tục chẩn đoán chi tiết bằng quy trình kiểm tra bên ngoài trong tài liệu này. Cần xử lý hoặc thay thế biến tần bơm phù hợp.

8. Trình tự xử lý nhanh lỗi L04 GF27MA

Có thể tóm tắt thứ tự chẩn đoán như sau:

1. Đo điện trở sạc nhanh tại N06: khoảng 39Ω.
2. Kiểm tra thông mạch N06–HC01: tối đa 1Ω.
3. Kiểm tra ngắn mạch tại HC01: tối thiểu 1MΩ.
4. Kiểm tra cầu chì F03 và F04: tối đa 1Ω.
5. Kiểm tra FET biến tần bơm: tối thiểu 1kΩ ở cả hai chiều đo.
6. Nếu tất cả kết quả đều đạt nhưng xe vẫn báo lỗi, xác định biến tần bơm bị lỗi nội bộ.

9. Lưu ý sau khi sửa chữa

Sau khi sửa chữa hoặc thay thế bộ phận hỏng:

1. Kiểm tra lại toàn bộ giắc điện đã được cắm chắc chắn.
2. Kiểm tra các đầu dây, cầu chì và bảng contactor.
3. Kết nối lại giắc bình điện.
4. Bật khóa điện và theo dõi mã lỗi.
5. Kiểm tra khả năng di chuyển, nâng hạ và hoạt động của hệ thống trợ lực lái.

Nếu mã lỗi GF1LKB hoặc GF2LKB xuất hiện sau GF27MA, cần tiếp tục kiểm tra theo đúng quy trình chẩn đoán dành cho các mã lỗi đó.

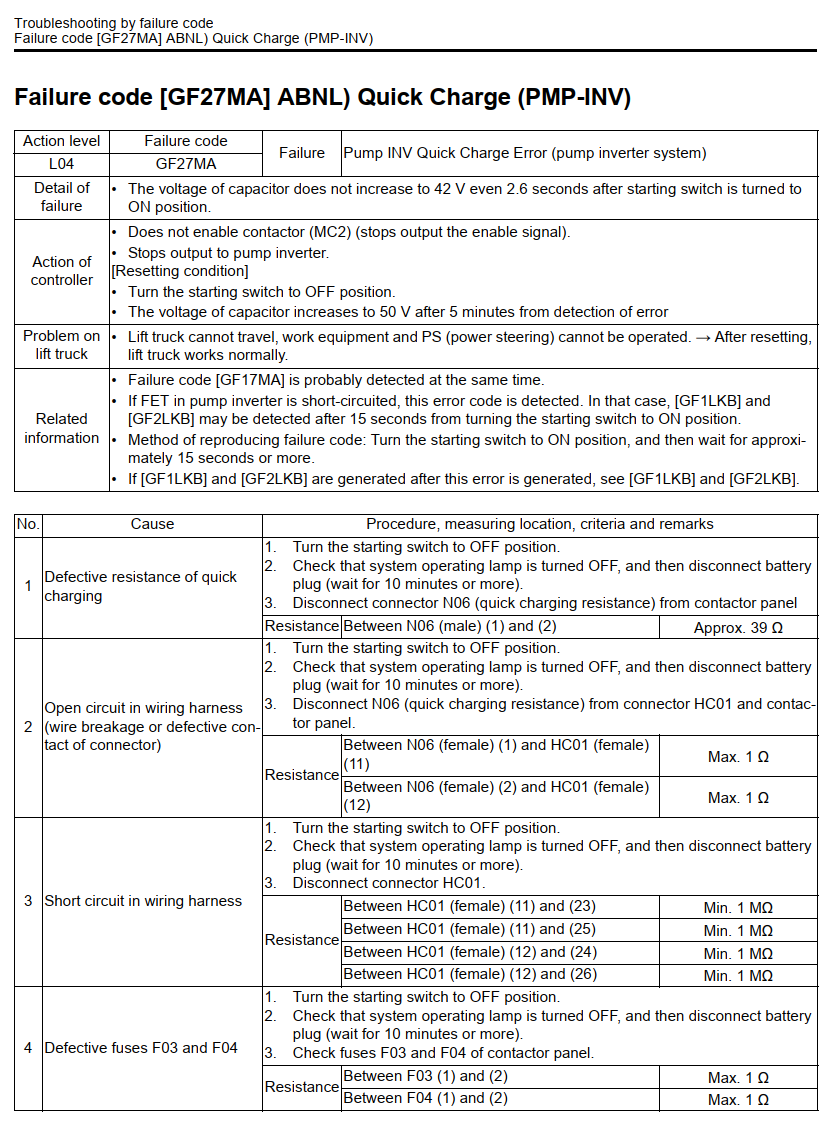

10. Tài liệu kỹ thuật hướng dẫn sửa lỗi L04 GF27MA trên xe nâng điện 2.5 tấn và 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1

11. Kết luận

Lỗi L04 GF27MA trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi sạc nhanh của biến tần bơm thủy lực. Lỗi được phát hiện khi điện áp tụ điện không tăng đến 42V trong vòng 2,6 giây sau khi bật khóa điện.

Các vị trí cần kiểm tra gồm điện trở sạc nhanh 39Ω, dây dẫn N06–HC01, cầu chì F03 và F04, tình trạng ngắn mạch của dây điện và FET bên trong biến tần bơm. Nếu toàn bộ kết quả đo đều đúng tiêu chuẩn nhưng mã lỗi vẫn còn, biến tần bơm được xác định là bị hỏng bên trong.

Việc kiểm tra cần được thực hiện đúng trình tự, ngắt bình điện và chờ ít nhất 10 phút trước khi tháo giắc hoặc đo điện trở để bảo đảm an toàn cho người sửa chữa và hệ thống điện của xe.
