Hướng dẫn sửa lỗi L04 GF28KQ trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1

Lỗi L04 GF28KQ có thể xuất hiện trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1. Theo tài liệu kỹ thuật, đây là lỗi liên quan đến sự không đồng nhất trong nhận dạng chức năng của inverter bơm.

Khi lỗi phát sinh, bộ điều khiển có thể ngừng tín hiệu cho phép đóng contactor MC2 và dừng đầu ra tới inverter bơm. Xe nâng không thể di chuyển, hệ thống công tác và hệ thống trợ lực lái điện cũng không hoạt động.

Lỗi L04 GF28KQ là gì?

Tên lỗi đầy đủ trong tài liệu kỹ thuật:

L04 GF28KQ – MISMATCH Func. SEL (PMP-INV)

Có thể hiểu là:

Tín hiệu lựa chọn hoặc nhận dạng chức năng của inverter bơm không đồng nhất.

Lỗi được phát hiện khi cắm giắc pin mà cả hai tín hiệu phán đoán chức năng cùng ở trạng thái ON hoặc cùng ở trạng thái OFF.

Thông tin chính của mã lỗi:

• Mức cảnh báo: L04
• Mã lỗi: GF28KQ
• Hệ thống liên quan: Inverter bơm và inverter di chuyển
• Model áp dụng: Komatsu FE25-1, FE25H-1 và FE30-1

Hiện tượng khi xe nâng Komatsu báo lỗi L04 GF28KQ

Khi phát hiện tín hiệu nhận dạng chức năng không đồng nhất, bộ điều khiển sẽ thực hiện các biện pháp bảo vệ sau:

• Không cho phép contactor MC2 hoạt động bằng cách ngừng xuất tín hiệu cho phép.
• Ngừng đầu ra tới inverter bơm.
• Phán đoán inverter bơm bị lỗi do tín hiệu nhận dạng chức năng không đồng nhất.

Tình trạng của xe khi lỗi xuất hiện:

• Xe nâng không thể di chuyển.
• Bộ công tác nâng hạ không thể vận hành.
• Hệ thống PS – trợ lực lái điện không thể hoạt động.

Cách tái hiện lỗi L04 GF28KQ

Theo tài liệu, có thể tái hiện mã lỗi bằng cách:

1. Kết nối giắc pin với xe nâng.
2. Bật khóa điện sang vị trí ON.
3. Kiểm tra mã lỗi hiển thị trên xe.

Nếu mã L04 GF28KQ xuất hiện trở lại, tiến hành kiểm tra theo đúng trình tự dưới đây.

Nguyên nhân gây lỗi L04 GF28KQ

Tài liệu đưa ra hai nhóm nguyên nhân cần kiểm tra:

1. Hở mạch trong dây điện của inverter di chuyển

Nguyên nhân có thể liên quan đến:

• Dây điện bị đứt.
• Chân giắc tiếp xúc không tốt.
• Giắc kết nối inverter bị lỏng.
• Inverter bơm bị lỗi bên trong nếu dây dẫn và giắc điện đều đạt yêu cầu.

2. Hở mạch trong dây điện của inverter bơm

Nguyên nhân có thể liên quan đến:

• Dây điện bị đứt.
• Chân giắc tiếp xúc không tốt.
• Giắc kết nối inverter bị lỏng.
• Inverter di chuyển bị lỗi bên trong nếu dây dẫn và giắc điện đều đạt yêu cầu.

Lưu ý an toàn trước khi kiểm tra

Trước khi tháo giắc hoặc đo điện trở, cần thực hiện đầy đủ các bước an toàn:

1. Tắt khóa điện về vị trí OFF.
2. Kiểm tra và bảo đảm đèn hoạt động của hệ thống đã tắt.
3. Ngắt giắc pin khỏi xe nâng.
4. Chờ ít nhất 10 phút trước khi tháo giắc inverter hoặc đo điện trở.

Không kiểm tra điện trở khi giắc pin vẫn đang kết nối với xe.

Cách kiểm tra mạch inverter di chuyển

Bước 1: Tắt nguồn xe

Tắt khóa điện về vị trí OFF. Chờ đèn hoạt động của hệ thống tắt hoàn toàn, sau đó ngắt giắc pin và đợi ít nhất 10 phút.

Bước 2: Kiểm tra giắc inverter

Kiểm tra các giắc điện của inverter xem có bị lỏng, tuột hoặc tiếp xúc không tốt hay không.

Bước 3: Tháo giắc HC01 và HC02

Ngắt hai giắc:

• HC01
• HC02

Bước 4: Đo điện trở tại giắc HC01

Đo điện trở giữa:

• Chân số 6 của HC01.
• Chân số 29 của HC01.

Tiêu chuẩn theo tài liệu:

Điện trở tối thiểu 1 MΩ.

Nếu điện trở thấp hơn tiêu chuẩn, cần kiểm tra dây điện, chân giắc và tình trạng chạm mạch trong đường dây liên quan.

Bước 5: Đo điện trở tại giắc HC02

Đo điện trở giữa:

• Chân số 10 của HC02.
• Chân số 35 của HC02.

Tiêu chuẩn theo tài liệu:

Điện trở tối đa 1 Ω.

Nếu điện trở lớn hơn tiêu chuẩn, cần kiểm tra dây điện bị đứt, chân giắc lỏng hoặc tiếp xúc không tốt.

Bước 6: Kết luận

Nếu không phát hiện bất thường qua các phép kiểm tra trên, tài liệu xác định inverter bơm bị lỗi bên trong.

Do đây là lỗi nội bộ của inverter nên tài liệu không đưa ra quy trình kiểm tra sâu hơn.

Cách kiểm tra mạch inverter bơm

Bước 1: Ngắt nguồn an toàn

Tắt khóa điện về vị trí OFF. Kiểm tra đèn hoạt động của hệ thống đã tắt, sau đó ngắt giắc pin và chờ ít nhất 10 phút.

Bước 2: Kiểm tra giắc inverter

Kiểm tra tình trạng lỏng, tuột hoặc tiếp xúc không tốt tại các giắc kết nối inverter.

Bước 3: Tháo giắc HC03 và HC04

Ngắt hai giắc:

• HC03
• HC04

Bước 4: Đo điện trở tại giắc HC03

Đo điện trở giữa:

• Chân số 6 của HC03.
• Chân số 29 của HC03.

Tiêu chuẩn theo tài liệu:

Điện trở tối đa 1 Ω.

Nếu điện trở lớn hơn tiêu chuẩn, kiểm tra dây điện bị đứt, chân giắc lỏng hoặc tiếp xúc kém.

Bước 5: Đo điện trở tại giắc HC04

Đo điện trở giữa:

• Chân số 10 của HC04.
• Chân số 35 của HC04.

Tiêu chuẩn theo tài liệu:

Điện trở tối thiểu 1 MΩ.

Nếu điện trở thấp hơn tiêu chuẩn, cần kiểm tra dây điện, chân giắc và khả năng chạm mạch trong đường dây.

Bước 6: Kết luận

Nếu không phát hiện bất thường qua các bước kiểm tra trên, tài liệu xác định inverter di chuyển bị lỗi bên trong.

Do đây là hư hỏng nội bộ nên không thể tiếp tục xử lý bằng quy trình chẩn đoán dây điện thông thường.

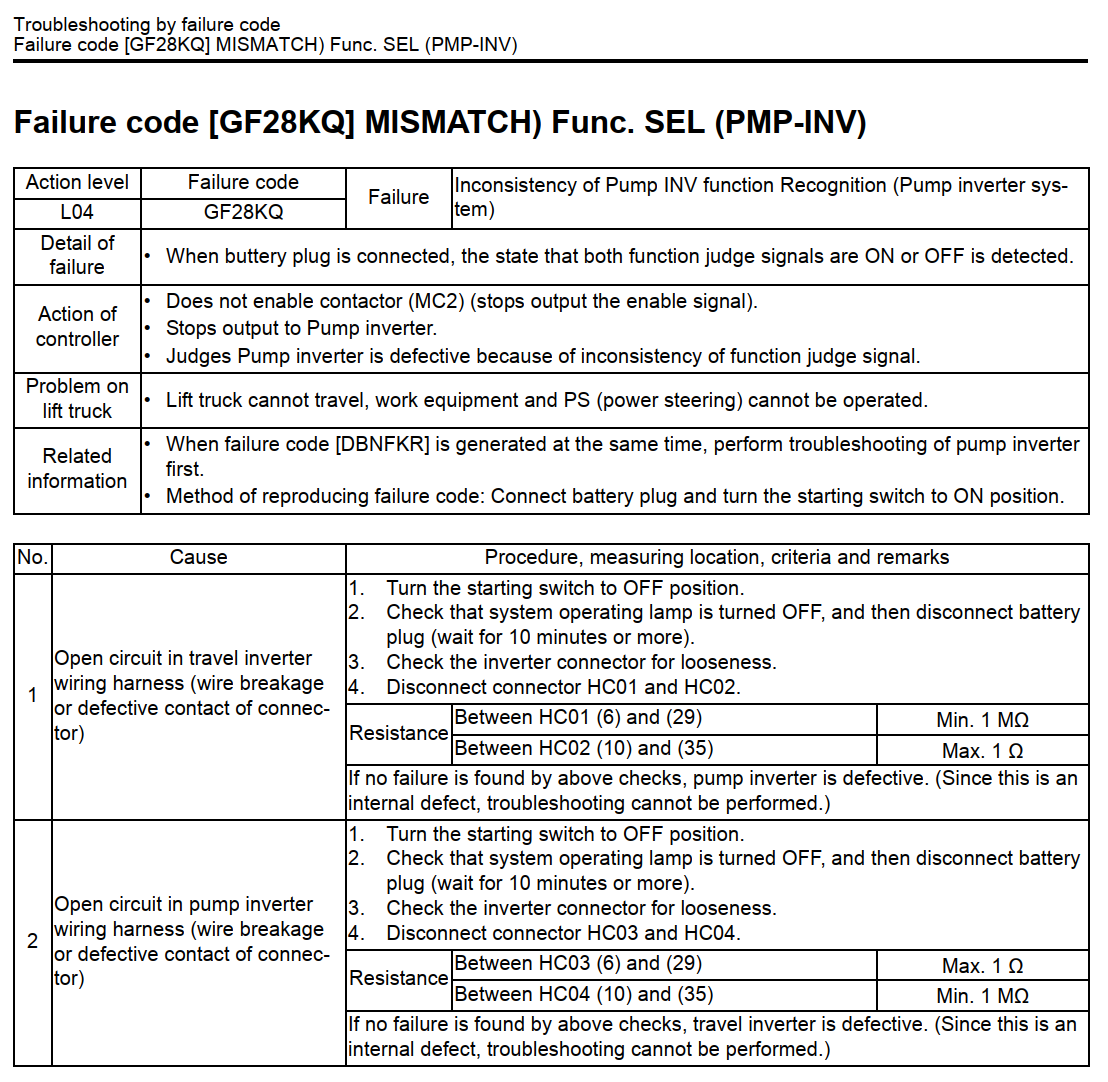

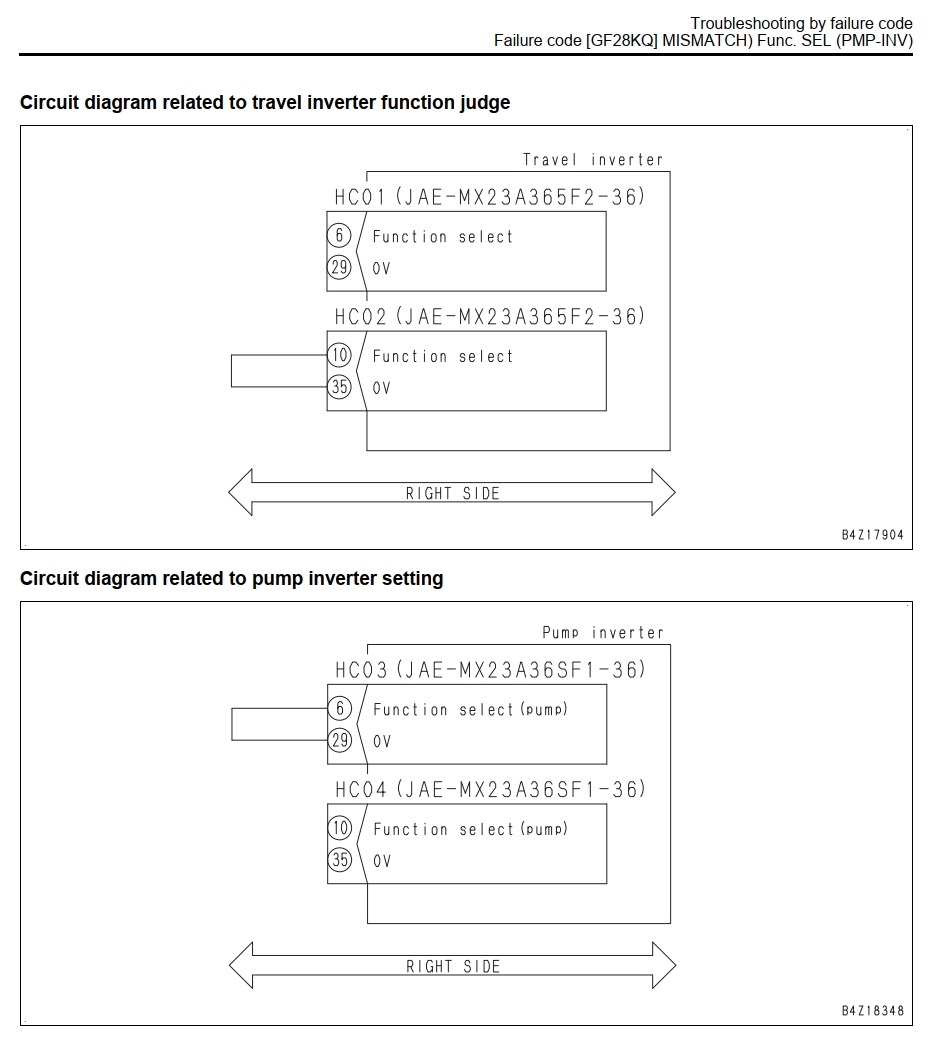

Bảng thông số kiểm tra lỗi L04 GF28KQ

Khi đo cần đặt que đo đúng chân giắc và bảo đảm giắc pin đã được ngắt ít nhất 10 phút.

Thứ tự sửa lỗi L04 GF28KQ

Quy trình xử lý có thể tóm tắt như sau:

1. Tắt khóa điện và ngắt giắc pin.
2. Chờ ít nhất 10 phút.
3. Kiểm tra độ chắc chắn của các giắc inverter.
4. Tháo và kiểm tra HC01, HC02.
5. Đo điện trở giữa HC01 chân 6–29 và HC02 chân 10–35.
6. Nếu mạch điện đạt tiêu chuẩn nhưng lỗi vẫn còn, kiểm tra inverter bơm.
7. Tháo và kiểm tra HC03, HC04.
8. Đo điện trở giữa HC03 chân 6–29 và HC04 chân 10–35.
9. Nếu mạch điện đạt tiêu chuẩn nhưng lỗi vẫn còn, kiểm tra inverter di chuyển.
10. Lắp lại giắc điện, kết nối giắc pin và bật khóa điện để kiểm tra.

Thông tin liên quan đến mã lỗi DBNFKR

Theo tài liệu kỹ thuật, nếu mã lỗi DBNFKR xuất hiện đồng thời với lỗi L04 GF28KQ, cần thực hiện quy trình chẩn đoán inverter bơm trước.

Sau khi xử lý nguyên nhân liên quan đến inverter bơm, tiếp tục kiểm tra xem mã L04 GF28KQ còn xuất hiện hay không.

Tài liệu kỹ thuật hãng Komatsu cách sửa lỗi L04 GF28KQ trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu

Kết luận

Lỗi L04 GF28KQ trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi tín hiệu nhận dạng chức năng inverter bơm không đồng nhất. Khi xảy ra lỗi, xe không thể di chuyển, bộ công tác không hoạt động và hệ thống trợ lực lái điện cũng bị vô hiệu hóa.

Cần ưu tiên kiểm tra độ chắc chắn của các giắc điện, tình trạng dây dẫn và đo đúng điện trở tại HC01, HC02, HC03 và HC04. Nếu các mạch điện đều đạt tiêu chuẩn nhưng mã lỗi vẫn xuất hiện, nguyên nhân có thể nằm bên trong inverter bơm hoặc inverter di chuyển theo kết luận tương ứng trong tài liệu.

Việc kiểm tra inverter liên quan đến hệ thống điện công suất cao. Nếu không có thiết bị đo hoặc kinh nghiệm sửa chữa xe nâng điện, nên giao xe cho kỹ thuật viên có chuyên môn để bảo đảm an toàn và tránh làm hỏng thêm linh kiện.
