Cách sửa lỗi L03 GF2AMA trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Lỗi L03 GF2AMA là mã lỗi liên quan đến cảm biến dòng điện của bộ biến tần bơm trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1.

Khi lỗi xuất hiện, bộ điều khiển sẽ dừng tín hiệu đầu ra tới biến tần bơm. Vì vậy, thiết bị công tác và hệ thống trợ lực lái của xe nâng không thể hoạt động.

Thông tin mã lỗi L03 GF2AMA

Cấp độ cảnh báo: L03
Mã lỗi: GF2AMA
Tên lỗi đầy đủ: L03 GF2AMA – Cảm biến dòng điện của biến tần bơm hoạt động bất thường
Tên tiếng Anh trong tài liệu: Current SNSR (PMP-INV)
Hệ thống xảy ra lỗi: Biến tần bơm, hay Pump Inverter System
Dòng xe áp dụng: Komatsu FE25-1, FE25H-1 và FE30-1

Lỗi L03 GF2AMA là gì?

Theo tài liệu kỹ thuật, lỗi L03 GF2AMA xuất hiện khi cảm biến dòng điện bên trong biến tần bơm không hoạt động bình thường.

Đây là lỗi của hệ thống PMP-INV, tức hệ thống biến tần điều khiển bơm. Khi bộ điều khiển phát hiện tín hiệu cảm biến dòng điện bất thường, đầu ra tới biến tần bơm sẽ bị ngắt.

Hiện tượng khi xe nâng báo lỗi L03 GF2AMA

Khi xe nâng điện Komatsu xuất hiện mã lỗi L03 GF2AMA, xe có thể gặp các hiện tượng sau:

Thiết bị công tác không thể hoạt động.
Hệ thống PS, tức hệ thống trợ lực lái, không thể hoạt động.
Bộ điều khiển dừng đầu ra tới biến tần bơm.
Mã lỗi xuất hiện khi bật khóa điện sang vị trí ON.

Do cả thiết bị công tác và hệ thống trợ lực lái đều không hoạt động, người vận hành không nên tiếp tục sử dụng xe cho đến khi lỗi được xử lý.

Nguyên nhân gây lỗi L03 GF2AMA

Theo bảng chẩn đoán trong tài liệu, nguyên nhân của lỗi L03 GF2AMA là:

Biến tần bơm bị hỏng.

Tài liệu xác định đây là lỗi bên trong biến tần bơm. Vì vậy, không thể thực hiện quy trình chẩn đoán chi tiết đối với các bộ phận bên trong thiết bị này.

Cách tái hiện mã lỗi L03 GF2AMA

Để kiểm tra sự xuất hiện của mã lỗi, thực hiện theo thông tin trong tài liệu:

Đưa khóa điện về vị trí OFF.
Bật khóa điện sang vị trí ON.
Quan sát màn hình hiển thị mã lỗi của xe nâng.

Nếu hệ thống tiếp tục phát hiện cảm biến dòng điện của biến tần bơm hoạt động bất thường, mã lỗi GF2AMA sẽ xuất hiện.

Cách xóa và đặt lại lỗi L03 GF2AMA

Điều kiện đặt lại lỗi được tài liệu quy định như sau:

Đưa khóa điện về vị trí OFF.

Sau khi tắt khóa điện, có thể bật lại khóa sang vị trí ON để kiểm tra. Nếu lỗi vẫn xuất hiện, biến tần bơm vẫn đang có hư hỏng bên trong.

Việc tắt khóa điện chỉ là điều kiện đặt lại của bộ điều khiển. Thao tác này không có nghĩa là hư hỏng bên trong biến tần bơm đã được khắc phục.

Quy trình kiểm tra và xử lý lỗi L03 GF2AMA

Bước 1: Xác nhận mã lỗi

Kiểm tra màn hình của xe nâng và xác nhận mã đang hiển thị là L03 GF2AMA.

Bước 2: Kiểm tra tình trạng hoạt động của xe

Xác nhận các biểu hiện được nêu trong tài liệu:

Thiết bị công tác không hoạt động.
Hệ thống trợ lực lái PS không hoạt động.

Bước 3: Đặt lại bộ điều khiển

Đưa khóa điện về vị trí OFF theo điều kiện đặt lại lỗi. Sau đó bật khóa điện sang vị trí ON để kiểm tra lại mã lỗi.

Bước 4: Xác định bộ phận bị lỗi

Nếu mã L03 GF2AMA tiếp tục xuất hiện, tài liệu xác định nguyên nhân là biến tần bơm bị hỏng.

Bước 5: Xử lý biến tần bơm

Do đây là hư hỏng bên trong biến tần bơm, tài liệu ghi rõ rằng không thể thực hiện chẩn đoán lỗi bên trong thiết bị. Vì vậy, không có bước đo kiểm hoặc tiêu chuẩn kiểm tra chi tiết nào được tài liệu cung cấp cho mã lỗi này.

Lưu ý khi xử lý lỗi L03 GF2AMA

Không tiếp tục vận hành xe khi thiết bị công tác và hệ thống trợ lực lái không hoạt động.
Phải xác nhận đúng mã lỗi GF2AMA trước khi kết luận.
Đưa khóa điện về vị trí OFF để thực hiện điều kiện đặt lại.
Nếu bật lại khóa điện mà lỗi vẫn xuất hiện, cần tập trung xử lý biến tần bơm.
Không tự ý chẩn đoán hoặc can thiệp vào các bộ phận bên trong biến tần bơm vì tài liệu xác định đây là lỗi nội bộ và không thể thực hiện troubleshooting.

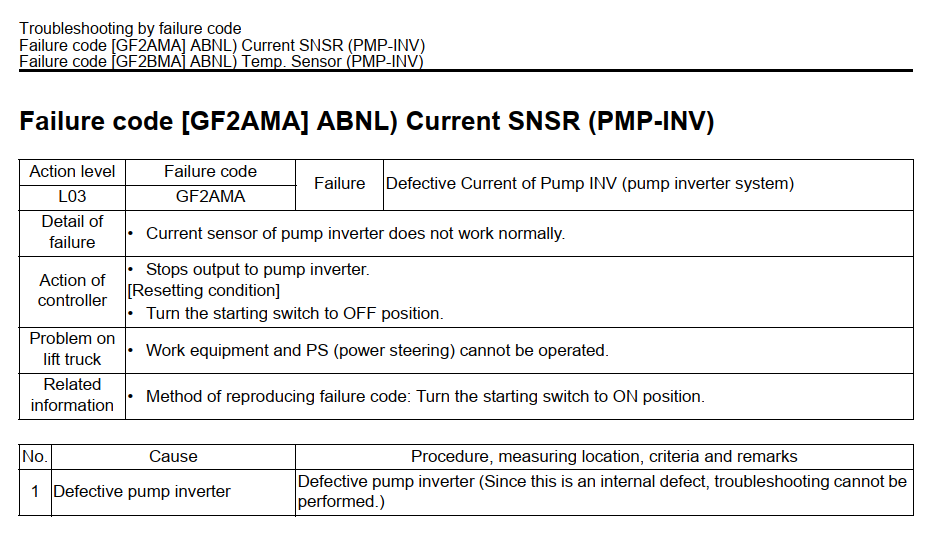

Tài liệu kỹ thuật hãng Komatsu hướng dẫn sửa lỗi L03 GF2AMA trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Kết luận

Lỗi L03 GF2AMA trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 xảy ra khi cảm biến dòng điện của biến tần bơm không hoạt động bình thường. Bộ điều khiển sẽ dừng đầu ra tới biến tần bơm, khiến thiết bị công tác và hệ thống trợ lực lái không thể vận hành.

Điều kiện đặt lại lỗi là đưa khóa điện về vị trí OFF. Nếu bật lại khóa điện mà mã lỗi vẫn xuất hiện, nguyên nhân được tài liệu xác định là biến tần bơm bị hỏng bên trong và không thể tiến hành chẩn đoán chi tiết đối với phần hư hỏng nội bộ.
